本文详细介绍了SparkSQL处理JSON文件的基本流程，包括数据源读取、DataFrame构建、逻辑计划生成、物理计划优化、全局代码生成及执行。通过分析逻辑计划和物理计划的转换，展示了filter、select等操作的处理过程，以及WholeStateCodegenExec在提升性能中的作用。

以json文件为例子：对json文件内容进行查询过滤操作

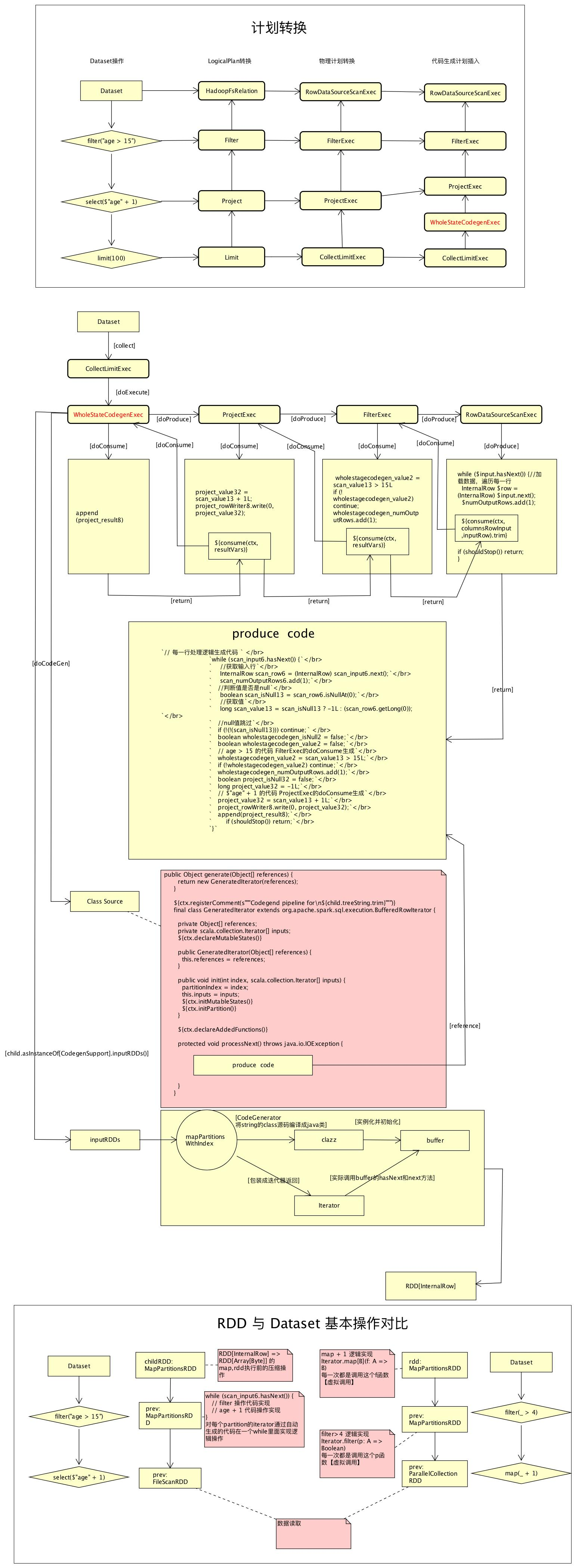

图解

说明

1 . Client 端读取json文件转换为Dataframe :
spark.read.json("../../spark/main/resources/people.json")
- 1.1 构建DataSource对象，数据源 :
  DataSource.apply(sparkSession,paths = paths,..)
  - 定义一个数据源，什么格式读写数据
- 1.2 生成统一的数据处理对象baseRelation: BaseRelation，spark sql处理的数据源可以是文件系统中的json文件，纯文本文件等，也可以是关系数据库中的数据jdbc，所以需要抽象成统一的数据处理方式，知道数据结构，以及数据如何读取：
  DataSource#resolveRelation(): BaseRelation
  - FileFormat的情况解析的同时会做类型推断获取schema => StructType
    - 生成一个DataSet,执行select查询
    - 执行dataSet获取一部分sample数据，根据json内容推断json有哪些字段是什么类型返回
      - 会触发job任务执行
- 1.3 将baseRelation封装成LogicalRelation，主要将schema转换成 AttributeReference 数组
  - 由baseRelation适配成了一棵LogicalPlan，可以进行查询计划的逻辑处理
  - 数据结构从schema描述转换成AttributeReference描述，以便逻辑计划树操作
- 1.4 将LogicalRelation封装成Dataframe,类型为Row的Dataset，先初始化一下QueryExecution检查一下是否可以执行，然后再封装Dataset:
  Dataset.ofRows(self, LogicalRelation(baseRelation))
  - 1.4.1 预先检查一下，初始化QueryExecution，qe.assertAnalyzed() 执行关系查询的工作流，初始化各个阶段的状态analyzed，withCachedData，optimizedPlan，sparkPlan，executedPlan:
    val qe = sparkSession.sessionState.executePlan(logicalPlan) //Dataset
    def executePlan(plan: LogicalPlan): QueryExecution = new QueryExecution(sparkSession, plan) //SessionState
    - 1.4.1.1 分析阶段 analyzed: LogicalPlan
      通过 Analyzer#execute，遍历plan的所有节点应用配置的一系列规则，一系列规则rule，检查查询语句中使用的对象是否准确，如表和列是否存在，是否包含*需要展开，使用的方法是否存在
    - 1.4.1.2 使用缓存 withCachedData: LogicalPlan
      CacheManager#useCachedData ，遍历所有节点查看是否缓存有相同结果的计划
      cachedData.find(cd => plan.sameResult(cd.plan))
    - 1.4.1.3 优化阶段 optimizedPlan: LogicalPlan
      SparkOptimizer#execute,应用一些列优化规则，优化查询逻辑
    - 1.4.1.4 逻辑计划转物理计划 sparkPlan: SparkPlan
      SparkPlanner#plan(plan: LogicalPlan): Iterator[SparkPlan]，对应各种操作的物理计划，包含java代码自动生成
    - 1.4.1.5 准备执行的计划 executedPlan: SparkPlan
      preparations.foldLeft(plan) 在计划执行前应用一些规则 + CollapseCodegenStages，如果支持代码生成，在顶层插入WholeStageCodegenExec物理计划，支持全局代码生成
  - 1.4.2 实例化Dataset[Row]对象也就是Dataframe
    new Dataset[Row](sparkSession, logicalPlan, RowEncoder(qe.analyzed.schema))
    - 1.4.2.1 根据已经分析好的plan的schema初始化RowEncoder,外部的行和 spark sql内部的二进制表现形式类型的相互转换
      - BooleanType -> java.lang.Boolean
      - StringType -> String
    - 1.4.2.2 初始化QueryExecution ※ 新的对象，没有使用1中初始化的QueryExecution对象
    - 1.4.2.3 实例化Dataset[Row]对象,分析环境准备好
      - this(sparkSession, sparkSession.sessionState.executePlan(logicalPlan), encoder)
      - logicalPlan: LogicalPlan，已经分析好的逻辑计划
      - exprEnc: ExpressionEncoder[T] = encoderFor(encoder)，表达式编码器准备
2 . Client端dataframe的Transformation操作（相当于装饰器模式，一层层添加功能） :
qf = df.filter("age > 15").select($"age" + 1).limit(100)
- 2.1 过滤操作filter("age > 15")，解析表达式生成新的Dataset，将原来的逻辑计划添加了GreaterThan过滤的功能，Dataset#filter(conditionExpr: String): Dataset[T]
  - 2.1.1 解析条件语句成表达式，SparkSqlParser#parseExpression(sqlText: String): Expression , "age > 15" ==> GreaterThan 表达式
  - 2.1.2. 将表达式GreaterThan封装成Column对象
  - 2.1.3. 将Column对象封装成Filter逻辑计划, Filter(condition.expr, logicalPlan)
  - 2.1.4. 生成新的Dataset(sparkSession, logicalPlan)返回
- 2.2. 投影操作select($"age" + 1)，select(cols: Column*): DataFrame
  - 2.2.1. 根据列名称包装成Project逻辑计划
  - 2.2.2. 生成新的Dataset(sparkSession, logicalPlan)返回
- 2.3. 上限操作limit(100)
  - 2.3.1. 封装成Limit逻辑计划， Limit(Literal(n), logicalPlan)
  - 2.3.2. 生成新的Dataset(sparkSession, logicalPlan)返回
- 2.4. 总结
  - 2.4.1. 每次Transformation操作都会封装成新的logicPlan
  - 2.4.2. 生成新的QueryExecution：分析logiclPlan->优化->转化成对应的物理计划->在顶层元素插入全局代码生成物理计划（WholeStateCodegenExec）
  - 2.4.3. 封装成新的Dataset
- 2.5. 最终QueryExecution结构
  - 逻辑计划结构optimizedPlan: LogicalPlan：
    - GlobalLimit
      - LocalLimit
        + Project
        Filter
        LogicalRelation
        HadoopFsRelation
  - 可执行的物理计划executedPlan: SparkPlan：
    - CollectLimitExec
      - WholeStateCodegenExec
        ProjectExec
        FilterExec
        RowDataSourceScanExec
        rdd = FileScanRdd
        relation = HadoopFsRelation
        schema = StructType
3 . Client端dataframe的Action操作,qf.collect(),执行queryExecution的executedPlan的方法计算
queryExecution.executedPlan.executeCollect().map(boundEnc.fromRow)
- 3.1. 执行收集操作，调用顶层对象CollectLimitExec的executeCollect
  executeCollect(): Array[InternalRow] = child.executeTake(limit)
- 3.2. 获取前n行数据，child 对象为WholeStateCodegenExec是一个SparkPlan,SparkPlan#executeTake
  - 3.2.1. 获取byte数组的RDD,为了快速序列化
    childRDD = getByteArrayRdd(n: Int = -1): RDD[Array[Byte]]
    - 3.2.1.1. 执行物理计划，获取RDD[InternalRow]，每个partion的Iterator应用了查询逻辑生成的代码：
      WholeStageCodegenExec#doExecute: RDD[InternalRow] // sparkPlan的接口方法
      - 3.2.1.1.1. 动态生成代码类，(ctx, cleanedSource) = WholeStageCodegenExec#doCodeGen,成员结构:
        实例化方法：
        public Object generate(Object[] references) {
        return new GeneratedIterator(references);}
        }
        逻辑处理迭代类GeneratedIterator：
        final class GeneratedIteratorextends org.apache.spark.sql.execution.BufferedRowIterator
        public void init()//初始化方法
        ${ctx.declareAddedFunctions()}//声明函数
        protected void processNext() //迭代处理函数，最主要的处理方法
        3.2.1.1.1.1 processNext(): 每一行数据处理逻辑代码生成 ,内容代码，遍历孩子节点的produce方法，直到最终数据源的produce,
        code = child.asInstanceOf[CodegenSupport].produce(ctx, this)
        3.2.1.1.1.1.1 调用WholeStageCodegenExec的child的CodegenSupport接口的produce方法生成代码,既ProjectExec#produce
        3.2.1.1.1.1.2 ProjectExec#doProduce调用了child的produce ,既FilterExec#produce
        3.2.1.1.1.1.3 FilterExec#doProduce 调用了RowDataSourceScanExec的produce方法
        3.2.1.1.1.1.4 RowDataSourceScanExec#doProduce，数据源物理计划,produce负责生产数据，参数准备

        //代码模板，生成代码的结构
        s"""
        |while ($input.hasNext()) { //加载数据，遍历每一行
        | InternalRow $row = (InternalRow) $input.next();
        | $numOutputRows.add(1);
        | ${consume(ctx, columnsRowInput, inputRow).trim}
        | if (shouldStop()) return;
        |}
        """
        - 3.2.1.1.1.1.5 使用当前sparkplan的produce生成的列或者行，会调用parent的doConsumer(),RowDataSourceScanExec#consume - 3.2.1.1.1.1.6 FilterExec#doConsume，实现age>15的过滤代码，调用consume方法，会调用parent的doConsumer() - 3.2.1.1.1.1.7 ProjectExec#doConsumer,字段选择代码，调用consume方法，会调用parent的doConsumer() - 3.2.1.1.1.1.8 WholeStageCodegenExec#doConsumer，结果复制代码生成，consume调用链结束，返回RowDataSourceScanExec#doProduce方法 - 3.2.1.1.1.1.9 最终生成的代码内容：
        `// 每一行处理逻辑生成代码 `
        `while (scan_input6.hasNext()) {`
        ` //获取输入行`
        ` InternalRow scan_row6 = (InternalRow) scan_input6.next();`
        ` scan_numOutputRows6.add(1);`
        ` //判断值是否是null`
        ` boolean scan_isNull13 = scan_row6.isNullAt(0);`
        ` //获取值`
        ` long scan_value13 = scan_isNull13 ? -1L : (scan_row6.getLong(0));`
        ` //null值跳过`
        ` if (!(!(scan_isNull13))) continue;`
        ` boolean wholestagecodegen_isNull2 = false;`
        ` boolean wholestagecodegen_value2 = false;`
        ` // age > 15 的代码 FilterExec的doConsume生成`
        ` wholestagecodegen_value2 = scan_value13 > 15L;`
        ` if (!wholestagecodegen_value2) continue;`
        ` wholestagecodegen_numOutputRows.add(1);`
        ` boolean project_isNull32 = false;`
        ` long project_value32 = -1L;`
        ` // $"age" + 1 的代码 ProjectExec的doConsume生成`
        ` project_value32 = scan_value13 + 1L;`
        ` project_rowWriter8.write(0, project_value32);`
        ` append(project_result8);`
        ` if (shouldStop()) return;`
        `}` - 3.2.1.1.1.1.10 代码生成过程总结： + 起点：从顶层对象WholeStageCodegenExec开始，级联调用child的produce方法 + CodegenSupport代码模型：理解成java中io的装饰器模式，CollectLimitExec，WholeStateCodegenExec，ProjectExec，FilterExec都是增强处理节点（过滤流），RowDataSourceScanExec是最底层数据处理节点（节点流），增强处理节点的produce基本上直接调用child的produce,直到最底层数据处理节点，数据处理节点构造整个代码生成 + produce方法：构建processNext的处理代码，既每一条记录如何处理的逻辑代码 * 准备好输入对象input，以及下一行对象inputRow等 * 准备while代码，遍历每一行，级联调用parent的consume方法，生成处理这一行代码， + consume方法：逻辑功能处理代码的实现，如：FilterExec -> 过滤功能代码：
        `boolean wholestagecodegen_value2 = false;`
        `wholestagecodegen_value2 = scan_value13 > 15L;`
        `if (!wholestagecodegen_value2) continue;`
      - 3.2.1.1.2. 编译生成的代码,检查编译错误：
        CodeGenerator.compile(cleanedSource)
      - 3.2.1.1.3. 获取数据输入RDD,最终是RowDataSourceScanExec的Rdd，类型FileScanRdd, val rdds = child.asInstanceOf[CodegenSupport].inputRDDs()
        解析时DataSourceStrategy，匹配生成：
        toCatalystRDD(l, baseRelation.buildScan())//也就是HadoopFsRelation#buildScan方法生成RDD
      - 3.2.1.1.4. 执行转换操作，将生成的代码逻辑应用到输入Rdd，为每个rdd的partion生成新的Iterator对象，使得Iterator的next方法调用生成代码的processNext方法，也就是应用生成的对每一行数据处理的逻辑
        3.2.1.1.4.1 获取第一个Rdd（默认只有一个）,遍历每个partion，每个partion就是一组数据
        rdds.head.mapPartitionsWithIndex { (index, iter) =>

        3.2.1.1.4.2 编译代码获取类clazz：
        val clazz = CodeGenerator.compile(cleanedSource)

        3.2.1.1.4.3 根据编译的类clazz反射实例化对象buffer：
        val buffer = clazz.generate(references).asInstanceOf[BufferedRowIterator]

        3.2.1.1.4.4 初始化buffer,把数据集合传递进去
        buffer.init(index, Array(iter))

        3.2.1.1.4.5 生成新的Iterator，next方法重写为buffer.next()
        buffer.next()也就是生成代码类GeneratedIterator的processNext方法，包含了生成的处理逻辑代码
    - 3.2.1.2. 执行Rdd转换操作，按格式将RDD[InternalRow]转换为RDD[Array[Byte]],既java object对象转为字节，因为rdd处理时使用的是Byte数组，序列化和传输速度快：
      [size] [bytes of UnsafeRow] [size] [bytes of UnsafeRow] ... [-1]
      - buffer =4k：
        val buffer = new Array[Byte](4 << 10) // 4K
      - 压缩：
        val codec = CompressionCodec.createCodec(SparkEnv.get.conf)
  - 3.2.2. 运行job,遍历每个partion的Iterator,遍历每个元素调用next方法，执行生成代码的逻辑，获取返回数组,主要是RDD执行逻辑FileScanRDD:
    - val res = sc.runJob(childRDD, (it: Iterator[Array[Byte]]) => if (it.hasNext) it.next() else Array.empty, p)
  - 3.2.3. 将返回数组的每个元素从byte数组解码成java对象InternalRow
    - res.foreach { r => decodeUnsafeRows(r.asInstanceOf[Array[Byte]]).foreach(buf.+=) }
  - 3.2.4. limit功能是在最后获取全部结果集后获取前n条记录,最终返回结果：
    - if (buf.size > n) { buf.take(n).toArray } else { buf.toArray }
- 3.3 InternalRow 转出Java类型，返回数组，collect执行完成
  - map(boundEnc.fromRow)

全局代码生成WholeStateCodegenExec生成代码 <== 在原始RDD基础上添加逻辑操作

rdd上的操作最终就是以partition[Iterator]为单位，在每个partition上对每个元素执行逻辑操作
全局代码生成 = 输入RDD[inputRDD] + Iterator Class[包含元素处理逻辑] - 在inputRDD上map 操作，将原始partition 的Iterator 转换成包含逻辑处理的新Iterator

 // rdds为inputRDD
 rdds.head.mapPartitionsWithIndex { (index, iter) => // 遍历每个partition
        val clazz = CodeGenerator.compile(cleanedSource) // 编译动态生成的类
        val buffer = clazz.generate(references).asInstanceOf[BufferedRowIterator] //实例化动态类
        buffer.init(index, Array(iter))// 初始化对象，并将partition传入
        new Iterator[InternalRow] { // 转换成 新的 iterator
          override def hasNext: Boolean = {
            val v = buffer.hasNext // 给partition的每个元素执行动态代码生成的逻辑
            if (!v) durationMs += buffer.durationMs()
            v
          }
          override def next: InternalRow = buffer.next()
        }

inputRDD
- 可以是数据源的RDD,如RowDataSourceScanExec#inputRDDs ==> rdd :: Nil
- 也可以是 InputAdapter的代理RDD,需要调用child#execute()获取输入RDD
全局生成代码继承自BufferedRowIterator 的迭代器
- generate实例化类，相关引用传入
- init初始化类，传入输入input
- processNext迭代处理方法，所有生成代码produceCode执行的地方

// 处理代码结构，全局代码最底层计划会生成这个结构如：RowDataSourceScanExec，InputAdapter
// 就是一个while循环，遍历partition的所有元素，添加逻辑代码处理这些元素
 while ($input.hasNext()) {
  InternalRow $row = (InternalRow) $input.next();
  $numOutputRows.add(1);
  ${consume(ctx, columnsRowInput, inputRow).trim}// 各个处理计划对应如何处理逻辑部分
  if (shouldStop()) return;
}

WholeStateCodegenExec 与 InputAdapter

在连续的支持代码生成计划顶层添加WholeStateCodegenExec物理计划
- WholeStateCodegenExec表示有若干连续的几个child计划可以生成动态代码
- 最后一个child计划的 doProduce 构造一个while结构的代码块并调用parent的doConsume,如：RowDataSourceScanExec，InputAdapter
如果不支持代码生成，则在上层添加InputAdapter层（如果是第一层不支持不添加）
- 在代码生成过程中起到承上启下作用
  - 结束上一层WholeStateCodegenExec（也就是doProduce 构造一个while结构的代码块
  - inputRdds调用child#execute，将调用链传递给child,
- 通过InputAdapter，可以有多层WholeStateCodegenExec

物理计划：
sparkPlan:SupportCodegen
  + child:SupportCodegen
    + child:SupportCodegen
     + child:UnSupportCodegen
      + child:SupportCodegen
         + child:UnSupportCodegen
           + child:SupportCodegen
可执行物理计划 ，全局代码生成计划插入后：
 sparkPlan:WholeStateCodegenExec  //第一层动态代码开始,在连续的3个支持代码生成的最上层
    +child:SupportCodegen
      + child:SupportCodegen
        + child:SupportCodegen
         + child : InputAdapter //第一层结束 ， 在不支持代码生成的上一层
            + child:UnSupportCodegen
             +  child:WholeStateCodegenExec  //第二层动态代码开始
              + child:SupportCodegen
                + child : InputAdapter //第二层结束
                 + child:UnSupportCodegen
                  +  child:WholeStateCodegenExec  //第三层动态代码开始
                     + child:SupportCodegen

代码生成详细过程

计划生成与转换

根据对Dataset的操作会生成对应的逻辑计划
- filter 操作 ==> Filter
- select($"age" + 1) ==> Project
逻辑计划经过优化后转换成相对应的物理计划
- Filter ==> FilterExec
- Project ==> ProjectExec
物理计划执行前进一步优化物理计划
- CollapseCodegenStages ==> 添加全局代码生成
  - WholeStateCodegenExec物理计划添加
  - InputAdapter物理计划添加

可执行物理计划执行executedPlan: SparkPlan执行

入口WholeStateCodegenExec#doExecute方法，返回一个包含一组逻辑的RDD
动态代码类生成doCodeGen
- 准备逻辑处理代码
  - while循环遍历partition每个元素循环体内嵌入动态生成的逻辑代码
获取输入rdd:inputRDDs
1. 可能是数据源的数据RDD,如：RowDataSourceScanExec
2. 也可能是InputAdapter返回的child#execute执行的rdd
遍历inputRDDs的partitions，将partition的iterator包装成动态代码类的iterator
1. 新的iterator执行了生成代码的逻辑

RDD 与 Dataset 基本操作对比

同样2个操作，一个filter,一个map

	RDD	Dataset
filter操作	新的MapPartitionsRDD	与map操作相同MapPartitionsRDD
map 操作	新的MapPartitionsRDD	连续支持CodegenSupport的都对应相同的MapPartitionsRDD
转换操作调用	虚拟调用 Iterator.map[B](f: A => B) Iterator.filter(p: A => Boolean)	动态代码，直接方法调用 while (scan_input6.hasNext()) { // filter 操作代码实现 // age + 1 代码操作实现 }
数据压缩	无	有，UnsafeRow格式，容易压缩
执行逻辑优化	无	有,一些列优化规则
