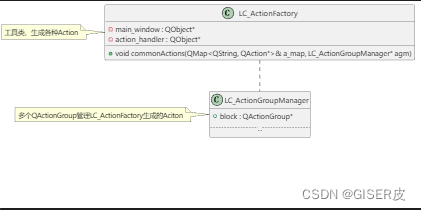

本文是libreCAD源码阅读笔记的第一部分，主要探讨了Main.cpp中的main函数，LC_Application类以及QC_ApplicationWindow主窗口的实现。在main函数中，程序进行初始化并读取配置，显示启动画面。LC_Application维护着打开文件的列表，而QC_ApplicationWindow基于QMdiArea构建，包含各种浮动窗口、菜单栏和工具栏。LC_ActionFactory生成Action，QG_ActionHandler处理事件交互。后续将研究更多细节，如MDI窗口、ActionHandler及界面元素。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

libreCAD源码阅读笔记1

一前言：

正如官网（https://www.librecad.org）所说，libreCAD是一个开源的CAD制图软件，可以运行在Windows、Apple、Linux平台之上。事实上libreCAD是QCAD的一个简易版本实现，只不过libreCAD采用全C++实现，而QCAD采用了C++结合EcmaScript语言实现(参考https://blog.youkuaiyun.com/mrbaolong/category_10265952.html?spm=1001.2014.3001.5482)。

二 libreCAD源码学习

1.src/Main/Main.cpp

分析main函数，大体上也就完成了以下工作。在初始化LC_Application之后，程序还读取了相关配置信息（QSettings），如果是第一次加载程序，在QG_DlgInitial界面设置相关内容，然后调用程序启动画面（QSplashScreen)，同时加载其他组件等内容。待准备工作完成后，启动程序主窗口。
大体流程

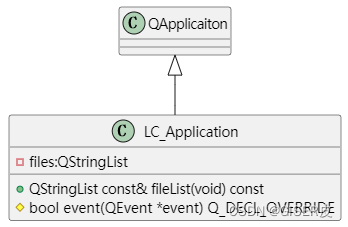

2.src/Main/LC_Application

LC_Application继承QApplication，并且维护着一个打开文件的文件列表。
LC_Applicaiton

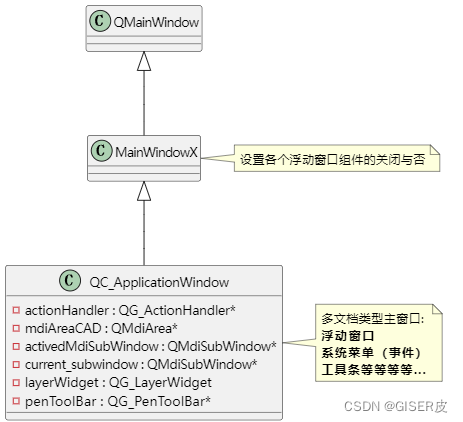

3.src/Main/QC_ApplicationWindow

主窗口

QC_ApplicaitonWindow作为程序主窗口，继承自MainWindowX类，该类主要实现了几个控制浮动窗口关闭与否的函数，也提供根据浮动窗口标题记性排序功能。大部分程序功能在QC_ApplicationWindow中实现。程序主窗口由QMdiArea/QMdiSubWindow构建多文档类型主窗口。主窗口中维护着各种浮动窗口（图层控制、鼠标面板、画笔面板。。。）、菜单栏、工具栏、状态栏等窗口部件。
