矢量切片从制作到前端调用

目录

组织数据和配图

填写地图视图的元数据信息

制作矢量切片方案

生成切片索引

生成矢量切片包

共享包以及在登录门户中发布矢量切片服务

前端加载矢量切片服务

补充1:矢量切片支持cgs2000以及自定义坐标系

补充2:矢量切片属性查询(桌面)

补充3:矢量切片属性查询(前端)


本篇博客介绍了矢量切片从制作到前端调用的全过程,具体如下:

  • 组织数据和配图

(略)如何组织数据和配图请参考文末的资料

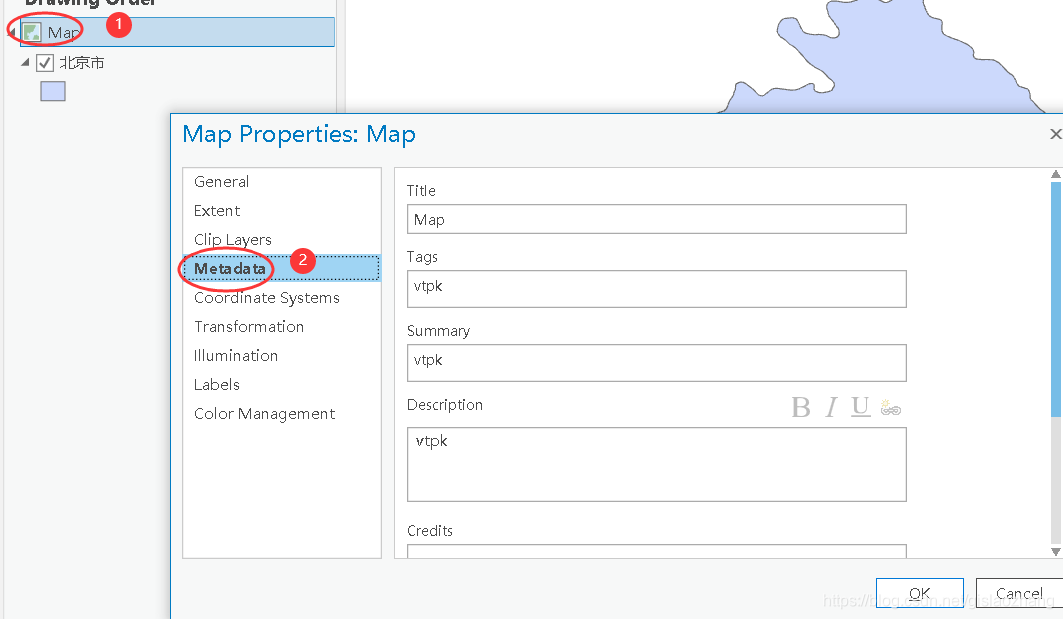

  • 填写地图视图的元数据信息

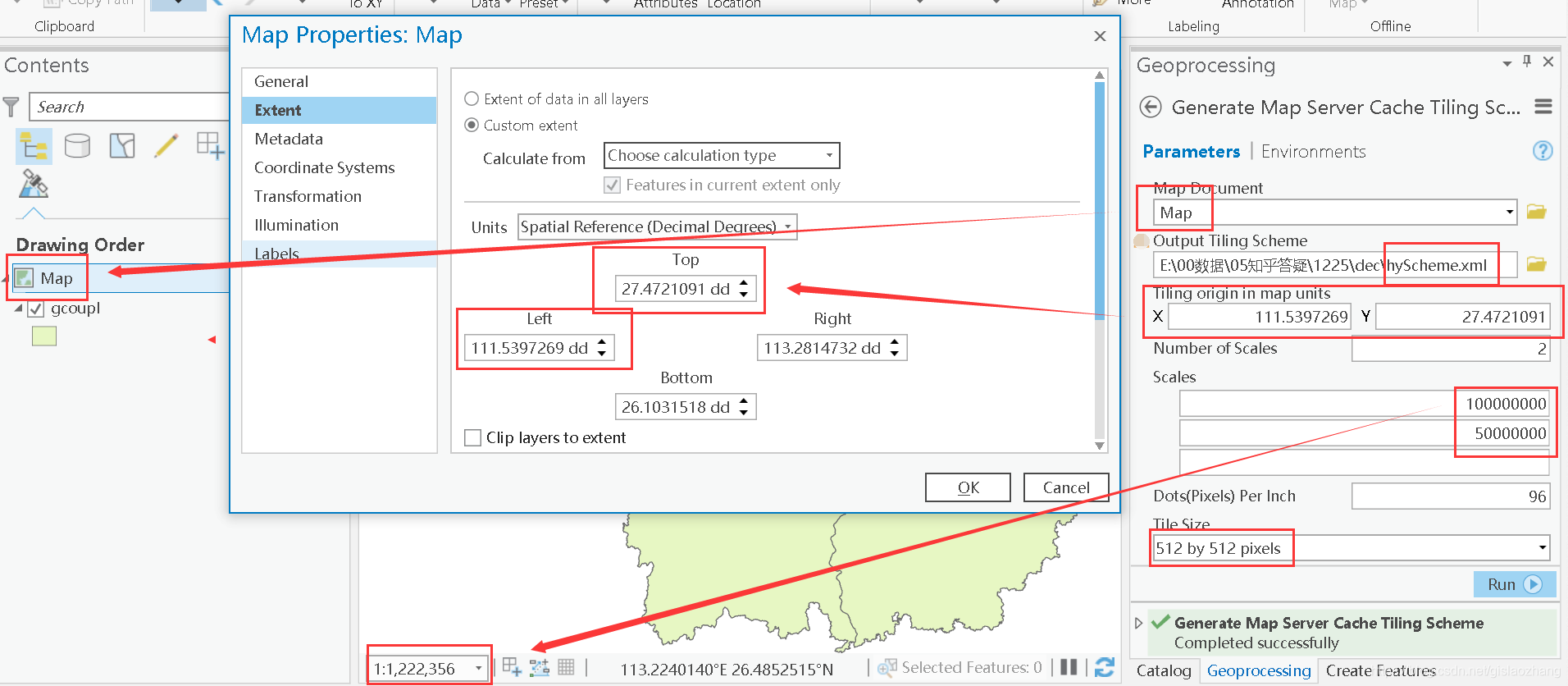

  • 制作矢量切片方案

切片原点为数据的左上角点或者包括左上角的范围的点(注意输入x和y时不要用带逗号的形式,例如:321,576.194522 4,547,522.288352)

比例尺是二倍关系

如果使用现有的切片方案,那么切片大小一定要选择512*512 pixels(https://pro.arcgis.com/zh-cn/pro-app/tool-reference/data-management/create-vector-tile-index.htm

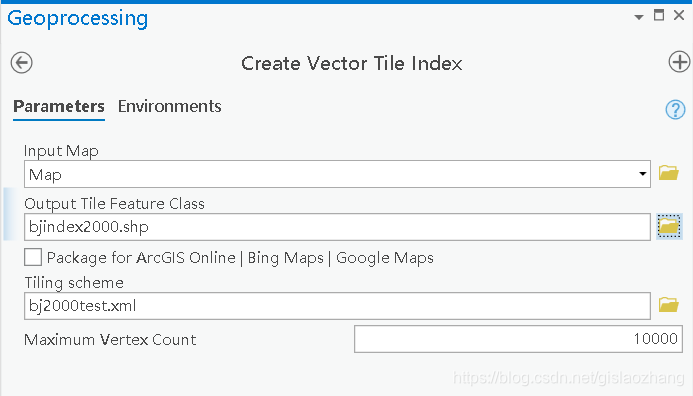

  • 生成切片索引

有助于加快生成vtpk包的速度

切片方案为上一步生成的切片方案

最大节点数使用默认的10000即可,表示每个切片中含有1w个节点,默认值,每个切片中含有的节点越少,要产生的切片就会越多

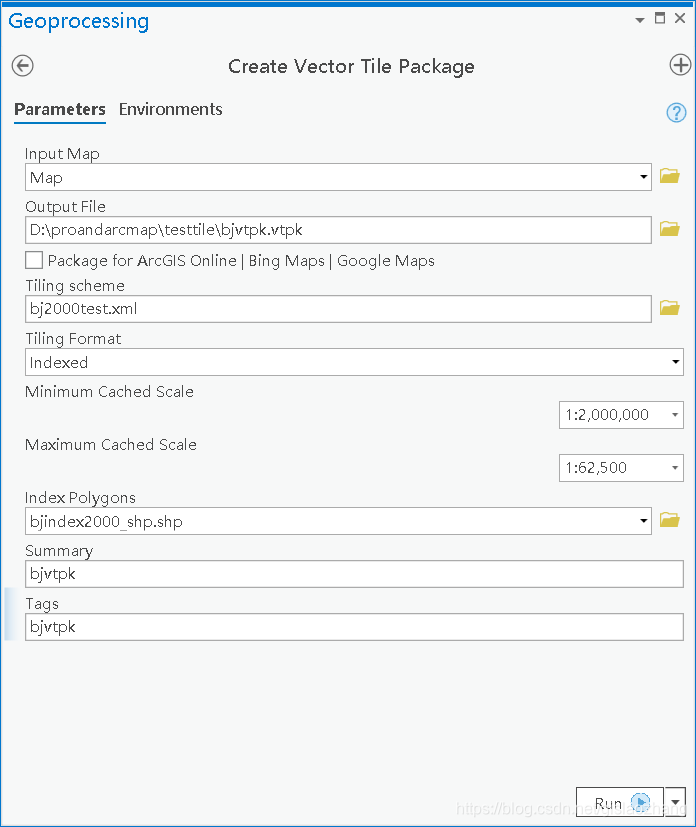

  • 生成矢量切片包

切片方案和索引面都是先前生成的切片方案

最小、最大缓存比例尺是自动从切片方案中读取的

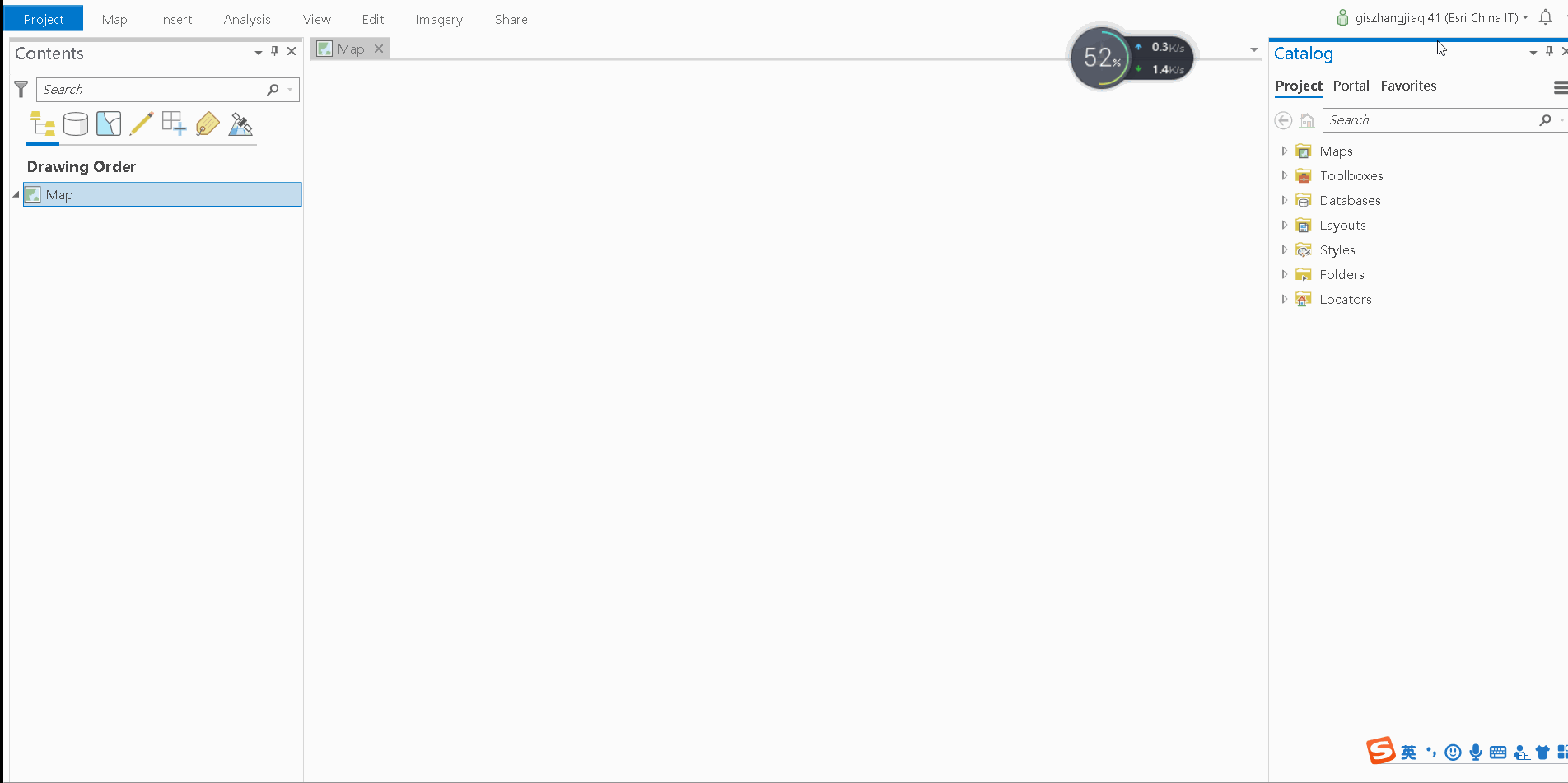

整个操作过程,如下:

  • 共享包以及在登录门户中发布矢量切片服务

需要在Pro中登录arcgisonline门户或者portal门户

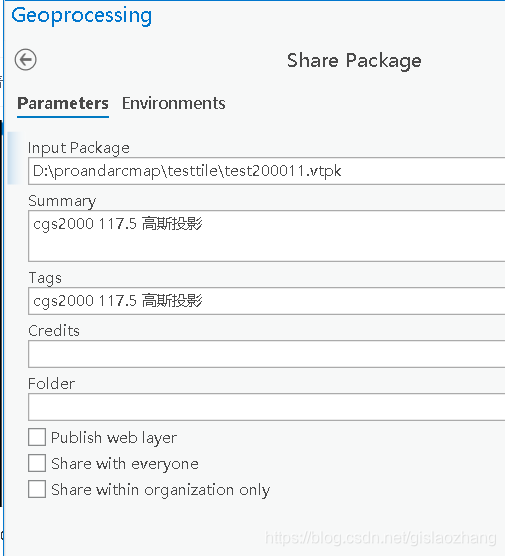

使用sharepackage工具

在门户网站中将共享的矢量切片包点击“发布”按钮,发布成矢量切片服务。

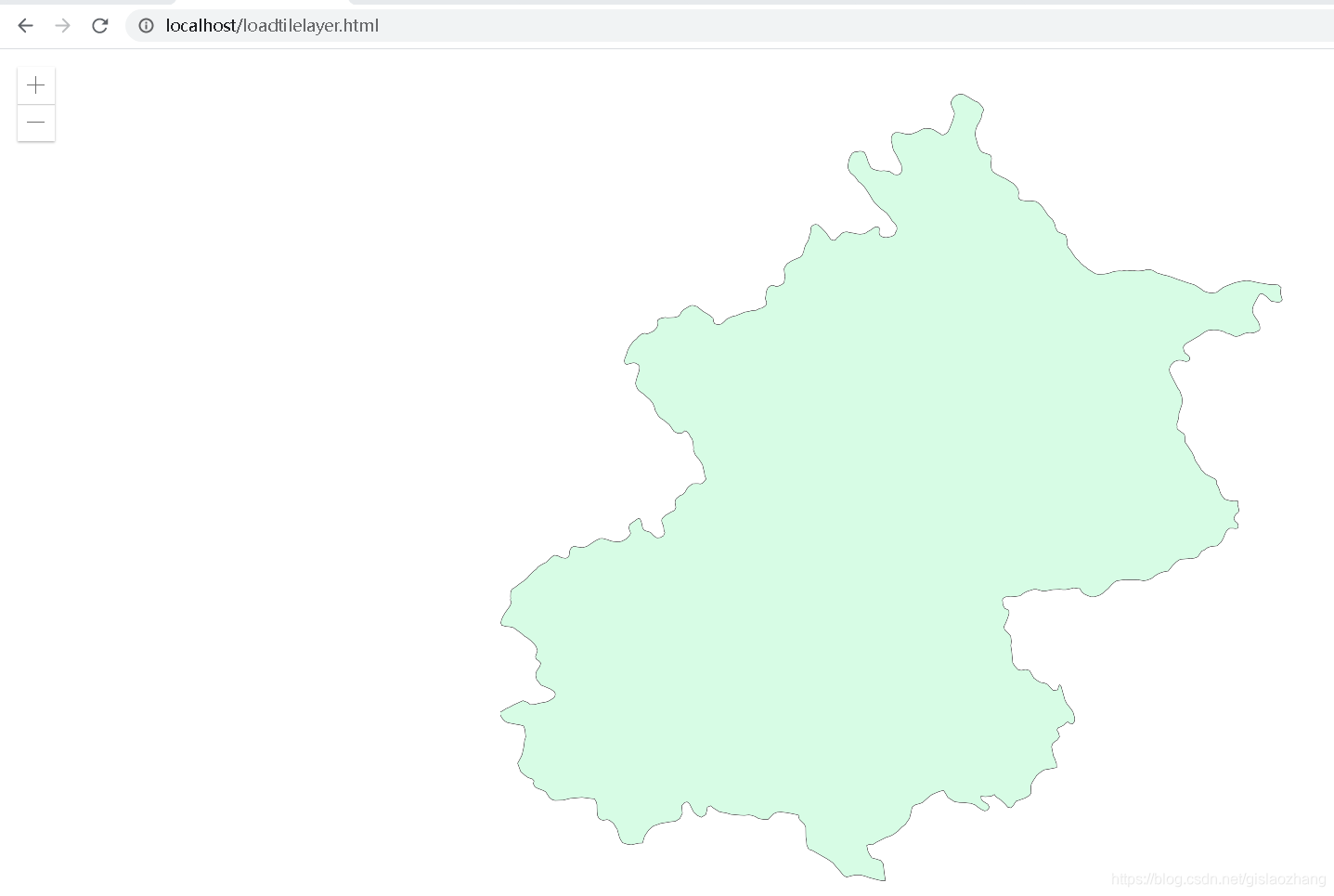

  • 前端加载矢量切片服务

<!DOCTYPE html>
<html>

<head>
  <meta charset="utf-8" />
  <meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" />
  <title>矢量切片地图服务</title>
  <style>
    html,
    body,
    #viewDiv {
      padding: 0;
      margin: 0;
      height: 100%;
      width: 100%;
    }
  </style>

  <link rel="stylesheet" href="https://js.arcgis.com/4.14/esri/themes/light/main.css" />
  <script src="https://js.arcgis.com/4.14/"></script>

  <script>
    require(["esri/Map", "esri/views/MapView", "esri/layers/VectorTileLayer"], function (Map, MapView, VectorTileLayer) {
      var map = new Map();

      var view = new MapView({
        container: "viewDiv",
        map: map
      });
      var layer = new VectorTileLayer({
         url: "https://tiles.arcgis.com/tiles/sWtFyaI42NMU3lLl/arcgis/rest/services/test200011/VectorTileServer"
      });

      map.add(layer);

    });
  </script>
</head>

<body>
  <div id="viewDiv"></div>
</body>

</html>

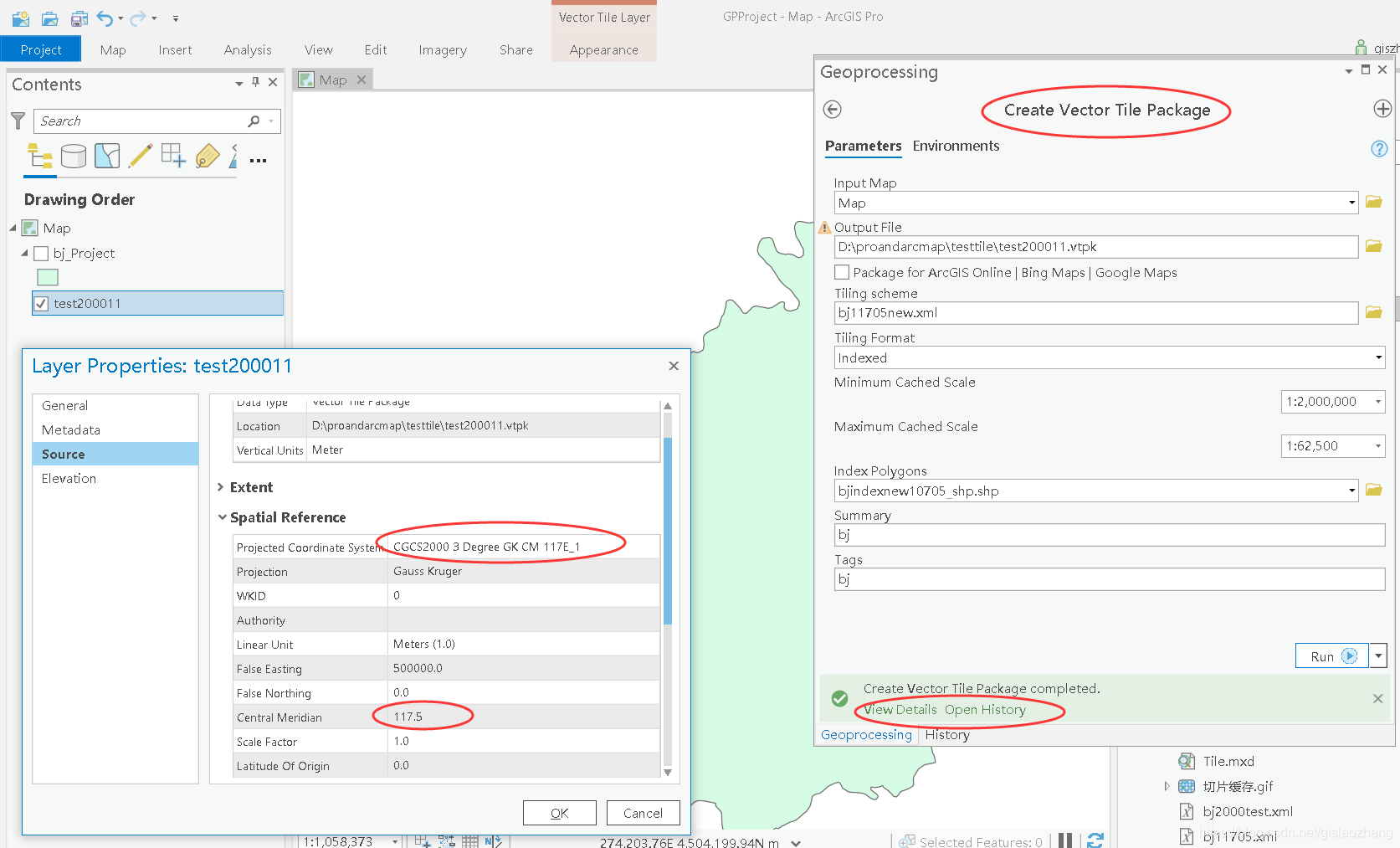

  • 补充1:矢量切片支持cgs2000以及自定义坐标系

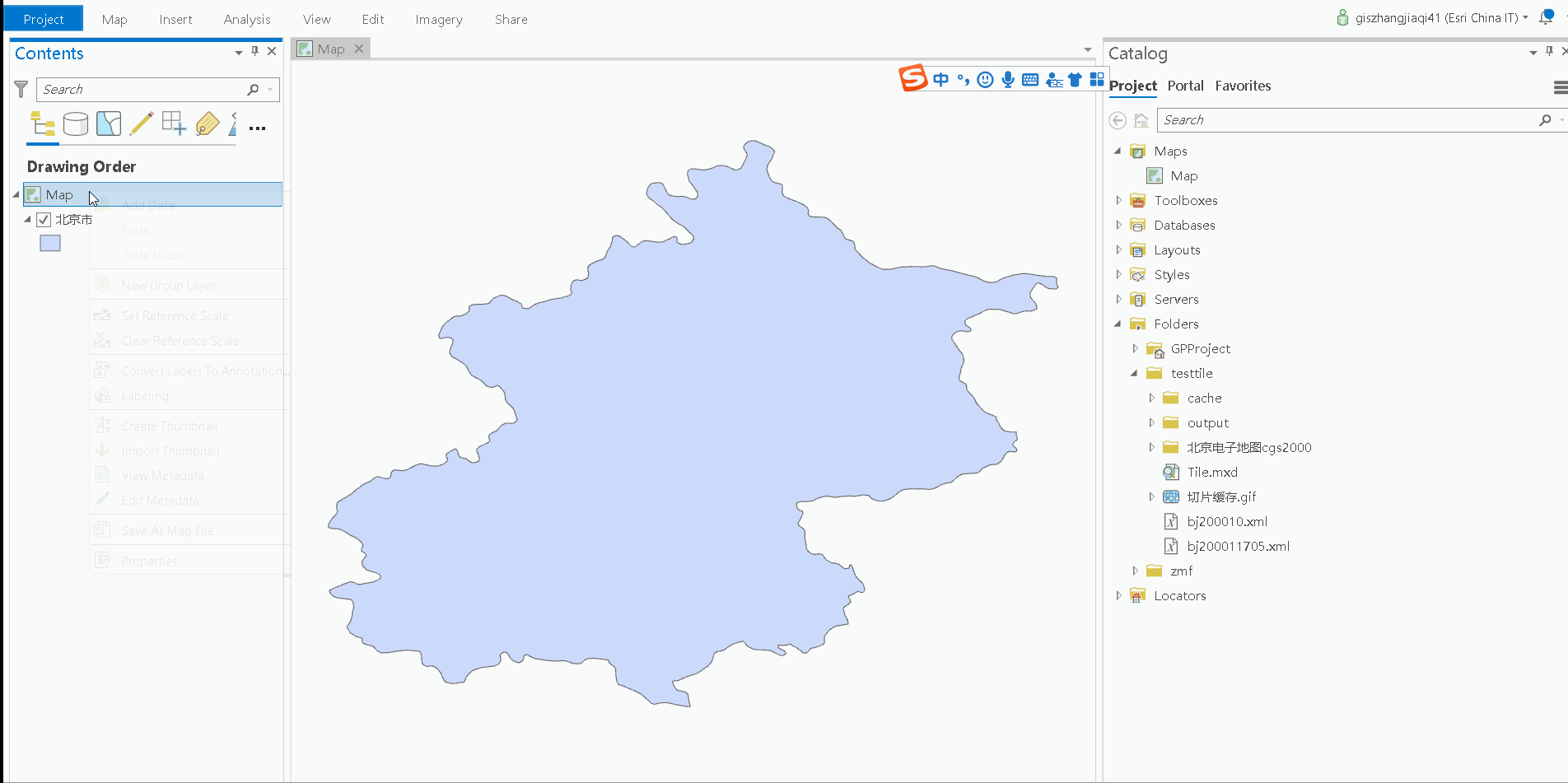

例如:对自定义坐标系(例如:cgs2000 高斯投影,中央经线为117.5E)的数据制作vtpk

  • 补充2:矢量切片属性查询(桌面)

实现方式:配置Pop-up Source

基于同一个数据需要发布一个矢量切片服务和一个要素服务,然后在矢量切片服务上配置pop-up source为要素服务或者动态地图服务

  • 补充3:矢量切片属性查询(前端)

思路一:发布一个与矢量切片一样数据源的要素服务,在前端显示设置其为透明,实质上查的是要素服务的属性。

思路二:借助如esri-loader,vue,mapbox 等解析arcgis的矢量切片



  • 参考资料:

基于矢量切片的电子地图配图(一)为什么要重新配图?:http://zhihu.esrichina.com.cn/article/3329
基于矢量切片的电子地图配图(二)示例数据来源:http://zhihu.esrichina.com.cn/article/3330
基于矢量切片的电子地图配图(三)配图准备:http://zhihu.esrichina.com.cn/article/3331
基于矢量切片的电子地图配图(四)配置基础要素:http://zhihu.esrichina.com.cn/article/3332
基于矢量切片的电子地图配图(五)显示行政区划名称:http://zhihu.esrichina.com.cn/article/3339
基于矢量切片的电子地图配图(六)关于字体:http://zhihu.esrichina.com.cn/article/3340
基于矢量切片的电子地图配图(七)配置水系:http://zhihu.esrichina.com.cn/article/3433
基于矢量切片的电子地图配图(八)配置兴趣点:http://zhihu.esrichina.com.cn/article/3435

ArcGIS 矢量切片全接触 http://zhihu.esrichina.com.cn/article/3468
矢量切片二三事 https://blog.youkuaiyun.com/weixin_44616652/article/details/105266321
矢量切片相关说明 http://zhihu.esrichina.com.cn/article/3871
