KiCad 部分插件安装

此篇博客主要用于记录我在使用KiCad的过程中安装的一些好用且必要的插件（不定时更新）

我目前用的KiCad版本是5.1.4。

插件一：KiCad gerber文件、BOM文件及 position 文件生成器

（一）下载必要的插件文件

          kicad_tool 提取码：bw0p

（ 二）插件安装

           1、复制“mf_tool.py”、  “gerber_drill.py”   这两个文件到"[KiCad安装目录]\share\kicad\scripting\plugins" 路径下

2、打开Pcbnew（即画PCB的页面），选择顶部菜单栏——>工具——>外部插件——>刷新插件

    刷新之后再选择看外部插件若出现了

    则表示插件安装成功。然后我们画完板子就可以直接点击该插件即可自动生成gerber、BOM、position文件

     并提示我们文件所在位置，如下图：

 3、或者在KiCAD的Python命令行窗口键入下列命令

import mf_tool as mf

mf.GenSMTFiles()

注：此方法还可以用来检查插件是否能够正常工作。

4、BOM文件和position文件会以.CSV格式存放在电路板相同目录下，

gerber和钻孔文件放在电路板目录下的gerber文件中。

通过此方法生成的钻孔文件中的槽孔会被转换成多个普通孔。

生成的BOM文件和position文件以及gerber和钻孔文件可以直接在sz-jlc.com进行贴装。

---

插件二：添加和删除泪滴

（一）下载必要的插件文件

kicad_teardrops 提取码：zwjo

（二）插件安装

1、可以直接把下载下来的 teardrops 文件夹放置在“[KiCad安装目录]\share\kicad\scripting\plugins”路径下。

     或者就把文件夹中的文件 td.py 复制到上述目录下

2、然后打开Pcbnew（即画PCB的页面），选择顶部菜单栏——>工具——>外部插件——>刷新插件

    刷新之后再选择看外部插件若出现了

    则表示插件安装完成，使用时点击添加或者删除泪滴就可以了。

3、或者在目录下添加好插件文件之后在KiCad pcb python命令输入框中输入命令

import td

td.SetupTeardrops()

就可以添加插件了。

不过我更喜欢用工具，直接、方便。

注：安装插件的过程中最好是切换到管理员账号下操作。

另外添加好泪滴之后我们是可以在Pcbnew上看到的（如下图），如果没有看到有则说明没有装好。

可能需要删除之后关机重启重新安装。



---

插件三：生成BOM和位置信息参照Html

（一）下载必要的插件文件

                InteractiveHtmlBom

  (二)   插件安装

            此插件的安装方法跟泪滴插件的安装方法相同，我直接将下载下来的插件文件夹整个放在了plugins文件夹下，再打开Pcbnew的插件即可查看到新安装的插件。

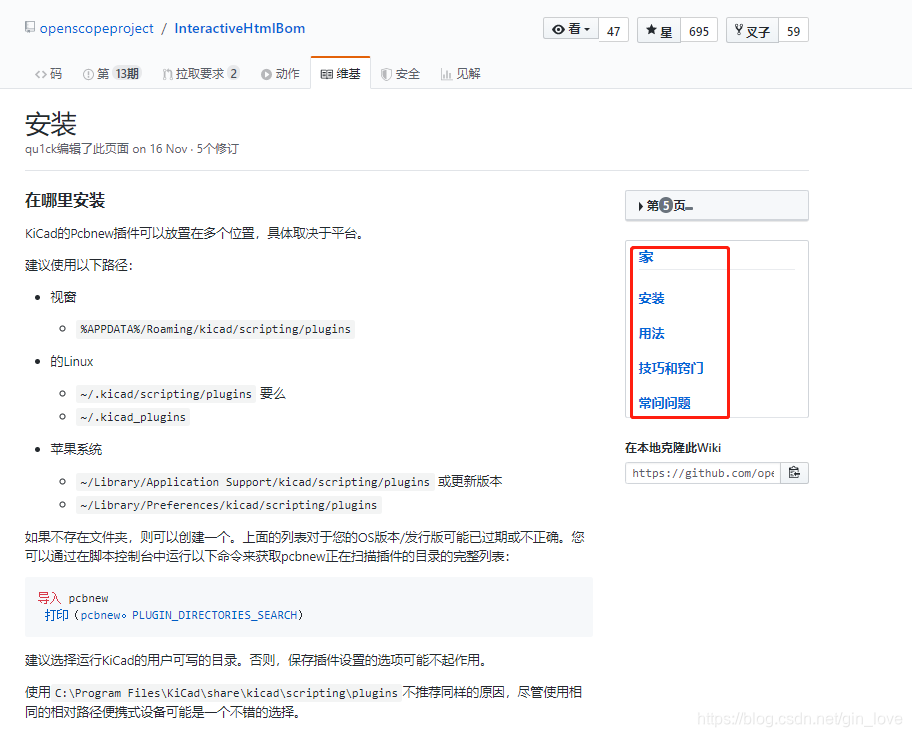

           此外作者也提供了不用平台的安装方法和使用方法等，如下图所示：

      此工具使用也很简单，在完成了原理图绘制和PCB布局之后，直接点击插件，根据需要配置基本参数（或者直接采用默认配置），即可生成bom.html。该文件一般会放在当前工程文件夹下的bom文件夹下。

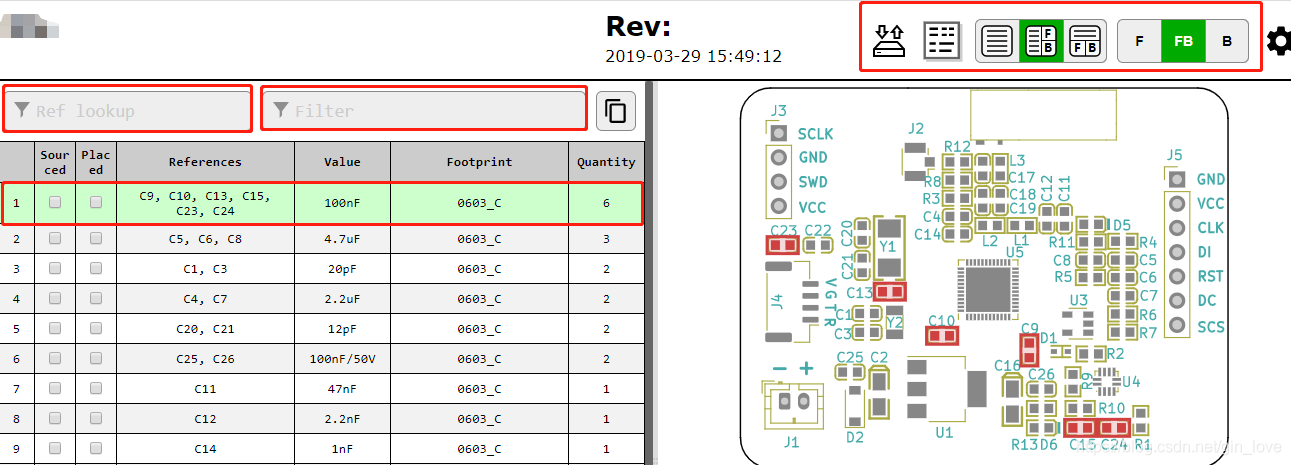

生成的示意图如下：

     如上图，左侧是Bom表，右侧是位置信息。选择左侧某一行，在右侧便可以清楚看到相应器件的位置，这个对于需要手焊的时候找元器件的位置特别简单明了。

    同时，顶部左上角还提供了两个搜索框，可以搜索指定器件。顶部右上角，提供了关于右侧位置信息显示的配置，可以调整成需要的显示方式。右侧的位置图还可以直接通过鼠标滚轮放大和缩小，使用起来特别方便。

---
