什么是 Sigma-Delta ADC 中的 Noise Shaping？

前言

之前在介绍 Σ-Δ ADC（称为 Sigma-Delta 或 Delta-Sigma ADC，顺序混用） 的时候，提到过 Noise Shaping（噪声整形）的概念，有网友表示希望展开讲讲。

我检索了一番，在 TI《How Delta-Sigma ADCs Work》 与 ADI 《Sigma-Delta ADCs Tutorial》经典系列中确实有提及，讲的很专业，但也许过于“专业”，以至于让一些朋友望而生畏。

最后倒是发现在 ST 的一篇应用笔记 《AN4990: Getting started with sigma-delta digital interface on applicable STM32 microcontrollers》中，对 Noise shaping 的概念讲的不错。

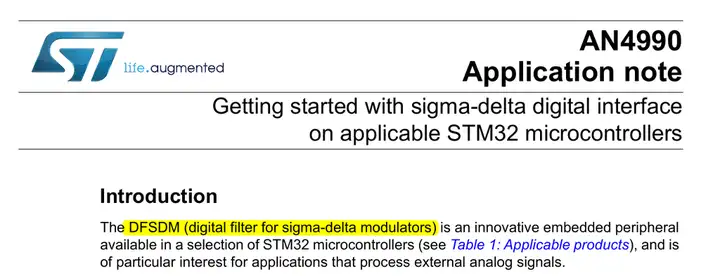

图1 ST AN4990 应用笔记，来源 [1]

ST 就是擅长将一些难懂的概念翻译成大白话，其原文出处见参考资料[1]，本文选取其中部分内容进行解释和说明。

按惯例声明一下：我的解释不一定是对的，还可能存在错误，有时我自己也不知道在说什么。所以仅供参考，欢迎讨论。

---

ST AN4990 应用笔记概述

ST AN4990 介绍的是 STM32 MCU 中的一种称为 DFSDM （Digital Filter for Sigma-Delta Mo
