C#制作用于Wincc的配方程序

已于 2024-06-08 14:10:06 修改
阅读量2.1k 收藏 31
点赞数 20
文章标签： c# wpf
于 2024-06-08 10:52:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ghoring/article/details/139062593
版权

文章目录

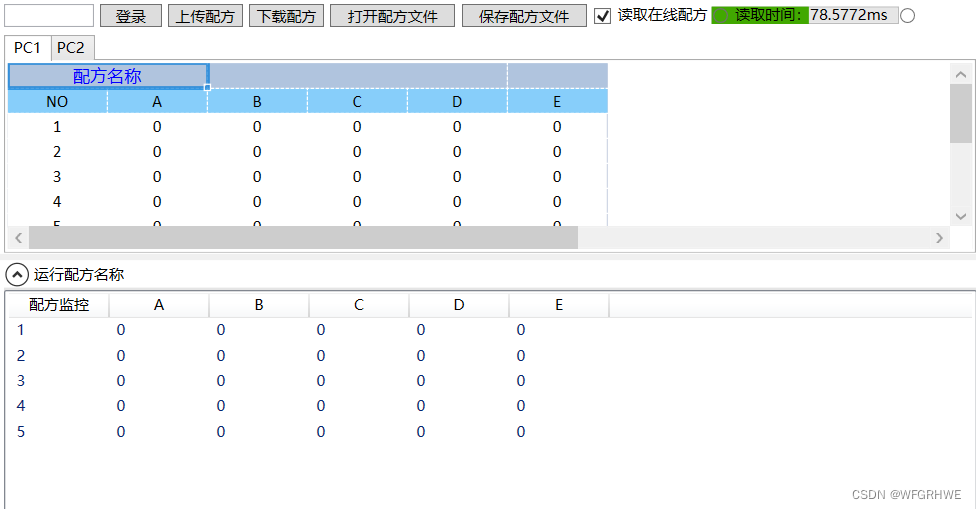

一、实现功能

在Wincc项目中，一般可以使用用户归档功能进行参数配方的制作。虽然Wincc所提供的功能可以满足大部分的需求，但是依然存在着参数复制不便、配方参数不便于分组存储、用户归档结构更新导致旧归档数据丢失等问题。因此制作该应用通过另一种方法实现配方的功能:1.实时反应PLC当前运行配方；2.读取和保存的配方文件可以分组。

二、实现步骤

1.引入库

using CCHMIRUNTIME;//Wincc通讯

using unvell.ReoGrid.DataFormat;//表格控件

using System.Windows.Media.Animation;
using System.Windows.Threading;
using System.IO;
using System.Diagnostics;
using System.Security.Cryptography;

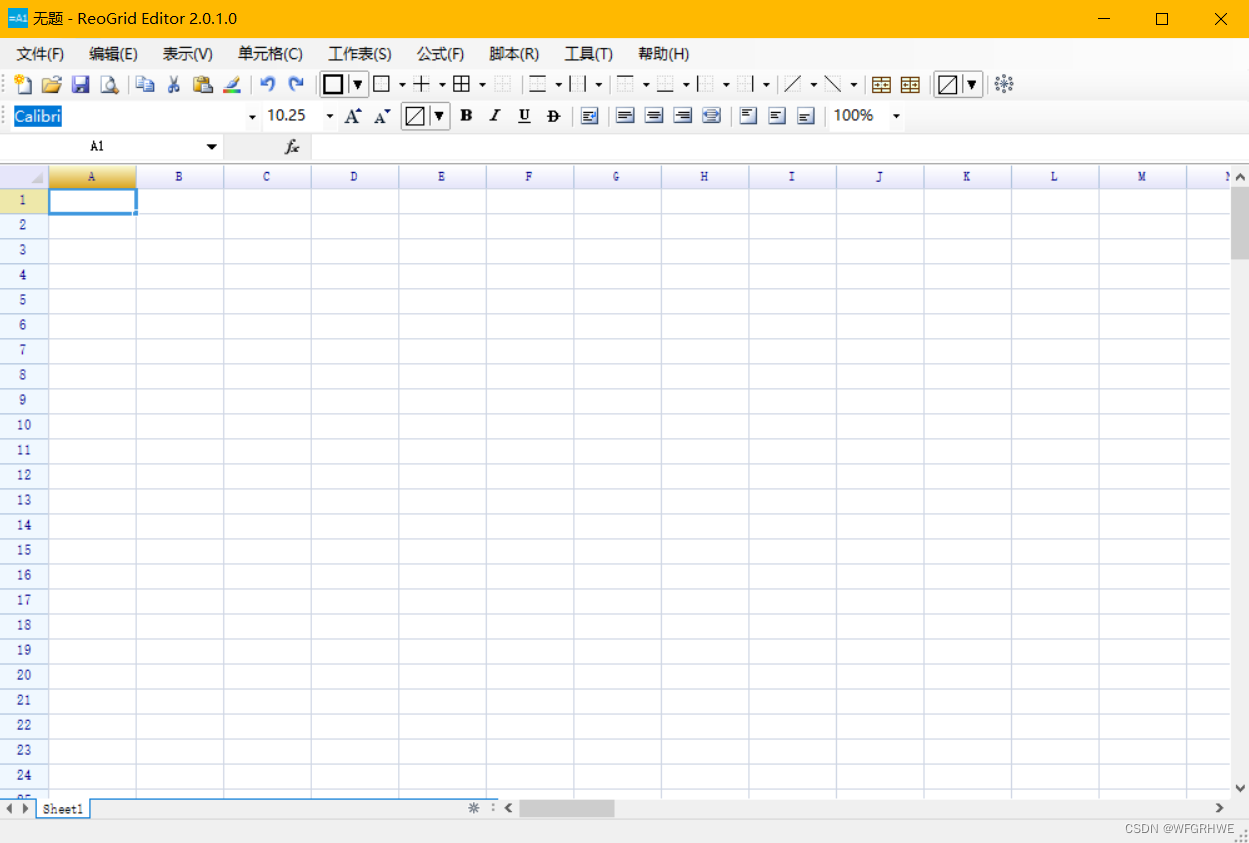

其中ReoGrid可以提供近似于Excel表格的功能：
在这里插入图片描述

2.定义公用变量，主程序初始化

public class STEPItem
        {
            public string C1 { get; set; }
            public string C2 { get; set; }
            public string C3 { get; set; }
            public string C4 { get; set; }
            public string C5 { get; set; }
            public string C6 { get; set; }
        }
        public string PCindex;
        public int User = 0;
        private DispatcherTimer timer;

主程序如下：

public MainWindow()
        {
            InitializeComponent();
            ExcelInit(PC1reogrid);
            ExcelInit(PC2reogrid);//ReoGrid控件的外观初始化

            timer = new DispatcherTimer();
            timer.Interval = TimeSpan.FromSeconds(6);
            timer.Tick += seedListView;
            //timer.Start();
            //runstop.IsChecked = true;

            //获取欲启动进程名
            string strProcessName = System.Diagnostics.Process.GetCurrentProcess().ProcessName;
            //检查进程是否已经启动，已经启动则显示报错信息退出程序。
            if (System.Diagnostics.Process.GetProcessesByName(strProcessName).Length > 1)
            {
                MessageBox.Show("多个程序不能同时运行！", "警告");
                try
                {
                    System.Diagnostics.Process.GetCurrentProcess().Kill();
                }
                catch { }
                return;
            }

            if (!Directory.Exists("D:\\配方程序\\PC1")) { Directory.CreateDirectory("D:\\配方程序\\PC1"); }
            if (!Directory.Exists("D:\\配方程序\\PC2")) { Directory.CreateDirectory("D:\\配方程序\\PC2"); }//在系统中生成存放配方文件的文件夹
        }

通过按钮触发定时器启动停止，并增加进度条动画：

private void runstop_Click(object sender, RoutedEventArgs e)
        {
            if (runstop.IsChecked == false)
            {
                //PGbar.IsIndeterminate = false;
                timer.Stop();
                PGbar.Value = 0;
            }
            else
            {
                //PGbar.IsIndeterminate = true;
                timer.Start();
                DoubleAnimation animation = new DoubleAnimation(
                PGbar.Value = 0,                       // From
                PGbar.Value = 100,                  // To
                new Duration(TimeSpan.FromSeconds(6)))      // Duration    间隔是 10s
                {
                    AccelerationRatio = 0,       // 设置加速
                    DecelerationRatio = 0,       // 设置减速
                };
                PGbar.BeginAnimation(ProgressBar.ValueProperty, animation);
            }

        }

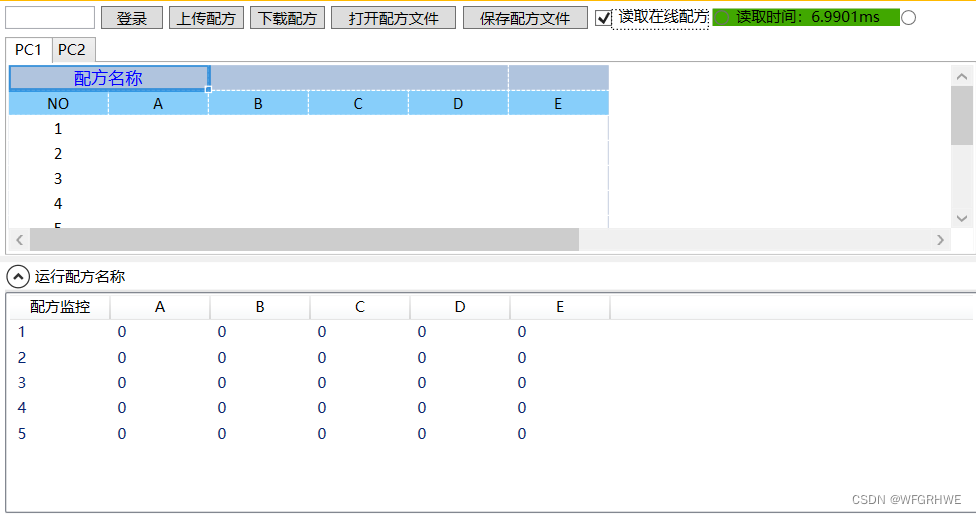

3.读取正在运行配方

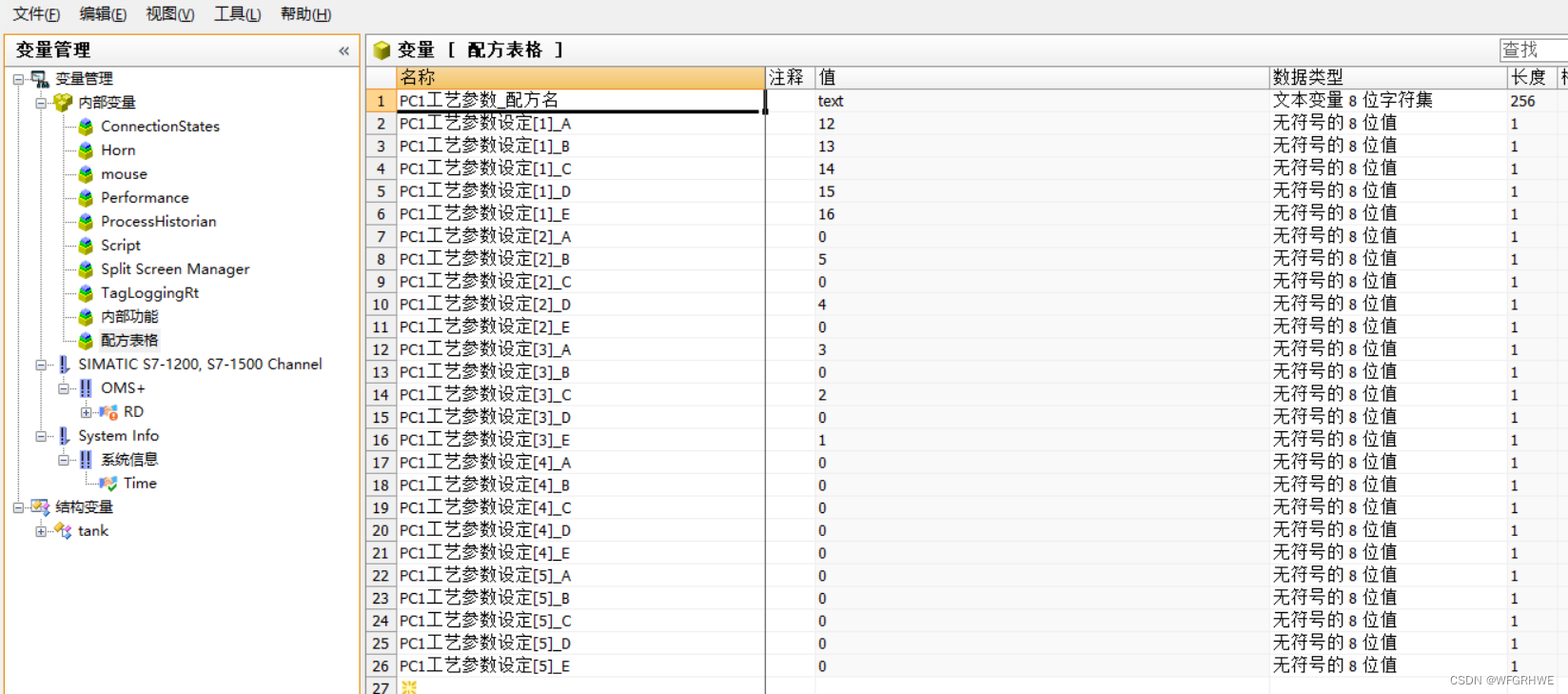

通过使用CCHMIRUNTIME库读取正在运行的Wincc项目的变量。
代码如下：

        private void seedListView(object sender, EventArgs e)
        {
            //Define
            var data = new[]
            {
                new string[6],
                new string[6],
                new string[6],
                new string[6],
                new string[6],
            };
            //Read
            runingrepview.Items.Clear();
            Stopwatch ST = new Stopwatch();
            ST.Start();
            if (pc1.IsSelected)
            {
                PCindex = "PC1";
            }
            else
            {
                PCindex = "PC2";
            }
            int I;
            CCHMIRUNTIME.HMIRuntime HMIRT = new CCHMIRUNTIME.HMIRuntime();
            try
            {
                for (I = 1; I < 6; I++)
                {
                    data[I - 1][0] = I.ToString();
                    data[I - 1][1] = HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_A"].Read();.ToString()
                    data[I - 1][2] = HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_B"].Read().ToString();
                    data[I - 1][3] = HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_C"].Read().ToString();
                    data[I - 1][4] = HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_D"].Read().ToString();
                    data[I - 1][5] = HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_E"].Read().ToString();
                }
                runningrepname.Text = HMIRT.Tags[PCindex + "工艺参数_配方名"].Read();
                readtime.IsChecked = false;
            }
            catch (Exception)
            {
                timer.Stop();
                runstop.IsChecked = false;
                MessageBox.Show("读取失败，请检查WINCC是否运行");
                return;
            }
            //Add

            foreach (string[] version in data)
            {
                runingrepview.Items.Add(new STEPItem { C1 = version[0] , C2 = version[1] , C3 = version[2], C4 = version[3], C5 = version[4], C6 = version[5] });
            }
            ST.Stop();
            readtime.Content = "读取时间：" + ST.Elapsed.TotalMilliseconds.ToString()+"ms";
            ST.Reset();
            DoubleAnimation animation = new DoubleAnimation(
                PGbar.Value = 0,                       // From
                PGbar.Value = 100,                  // To
                new Duration(TimeSpan.FromSeconds(6)))      // Duration    间隔是6s的动画
            {
                AccelerationRatio = 0,       // 设置加速
                DecelerationRatio = 0,       // 设置减速
            };
            PGbar.BeginAnimation(ProgressBar.ValueProperty,animation);
        }//读取正在运行配方

4.将读取到的配方上传至表格

读取的配方先转存在Listview控件里，点击按钮再将控件里的配方变量转移到ReoGrid表格控件里。
代码如下：

private void LoadSTEP_Click(object sender, RoutedEventArgs e)
        {
            unvell.ReoGrid.ReoGridControl worksheet;
            if (pc1.IsSelected)
            {
                worksheet = PC1reogrid;
            }
            else
            {
                worksheet = PC2reogrid;
            }
            try
            {
                int I;
                for (I = 1; I < 6; I++)
                {
                    var version = runingrepview.Items[I - 1] as STEPItem;
                    worksheet.CurrentWorksheet[I + 1, 1] = version.C2;
                    worksheet.CurrentWorksheet[I + 1, 2] = version.C3;
                    worksheet.CurrentWorksheet[I + 1, 3] = version.C4;
                    worksheet.CurrentWorksheet[I + 1, 4] = version.C5;
                    worksheet.CurrentWorksheet[I + 1, 5] = version.C6;
                }
                worksheet.CurrentWorksheet["C1"] = runningrepname.Text;
            }
            catch (Exception)
            {
                MessageBox.Show("上传失败，请读取在线配方");
                return;
            }
        }

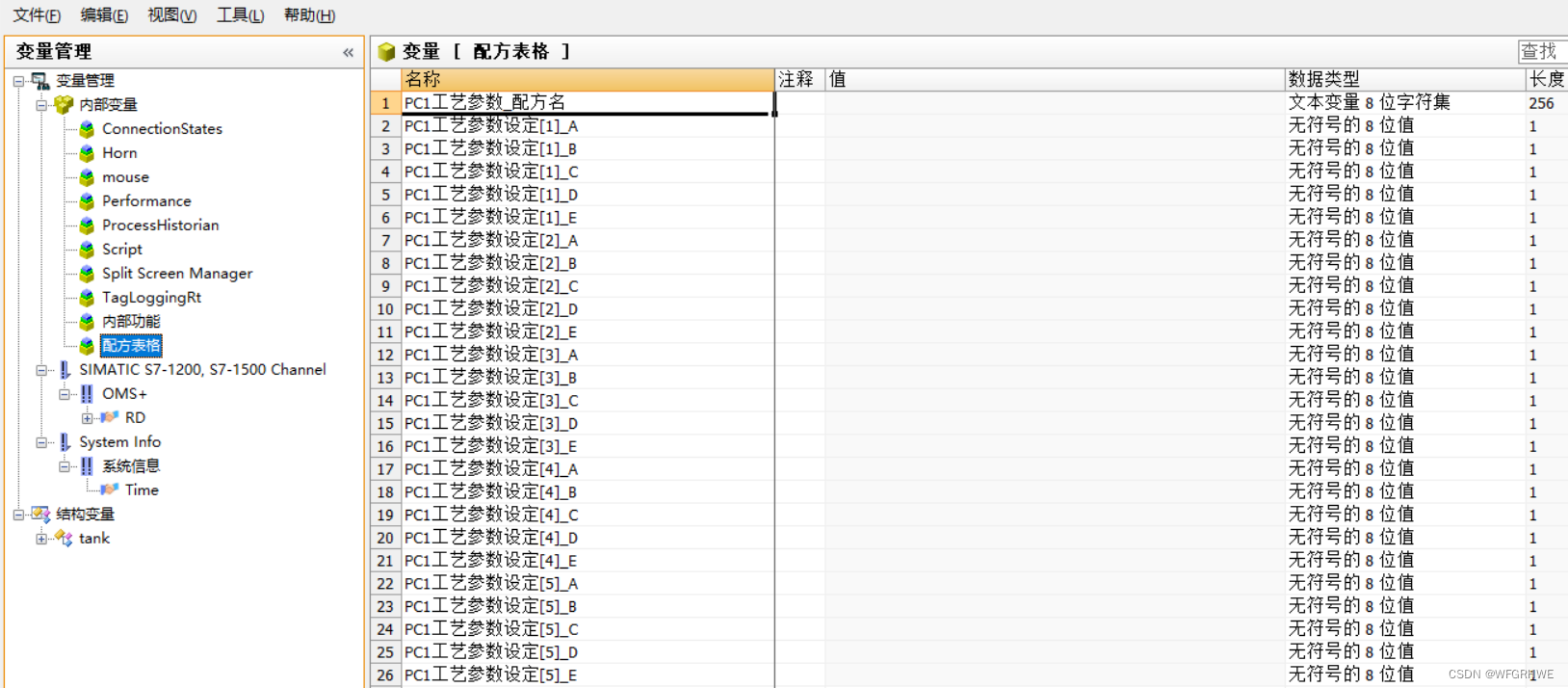

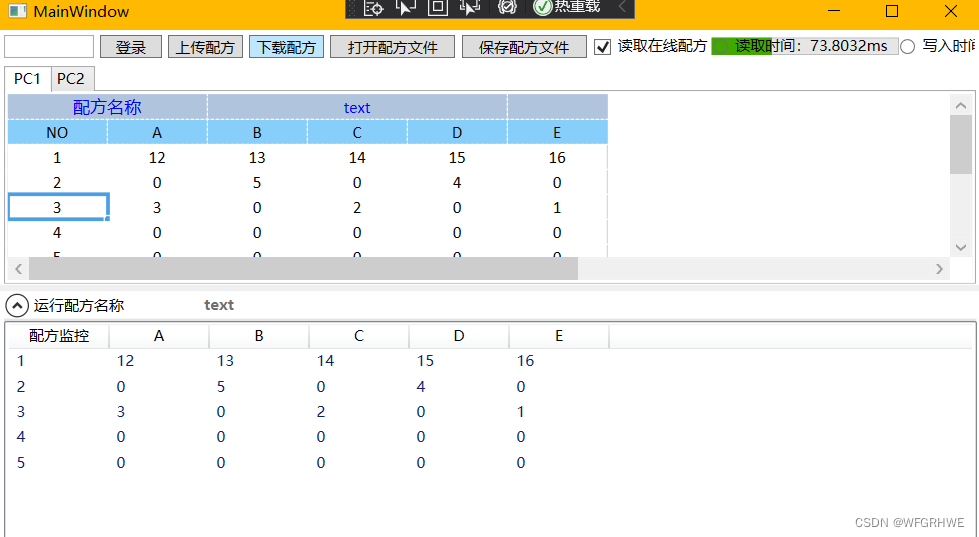

5.将表格里的配方写入Wincc

代码如下：

private void WriteSTEP_Click(object sender, RoutedEventArgs e)
        {
            unvell.ReoGrid.ReoGridControl worksheet;
            if (pc1.IsSelected)
            {
                worksheet = PC1reogrid;
            }
            else
            {
                worksheet = PC2reogrid;
            }
            worksheet.CurrentWorksheet.EndEdit(unvell.ReoGrid.EndEditReason.NormalFinish);//先取消选中单元格
            writeAS(worksheet);
        }

        private void writeAS(unvell.ReoGrid.ReoGridControl Worksheet)
        {
            int I;
            CCHMIRUNTIME.HMIRuntime HMIRT = new CCHMIRUNTIME.HMIRuntime();
            Stopwatch ST = new Stopwatch();
            ST.Start();
            if (pc1.IsSelected)
            {
                PCindex = "PC1";
            }
            else
            {
                PCindex = "PC2";
            }
            try
            {
                for (I = 1; I < 6; I++)
                {
                    HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_A"].Write(Worksheet.CurrentWorksheet[I + 1, 1]);
                    HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_B"].Write(Worksheet.CurrentWorksheet[I + 1, 2]);
                    HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_C"].Write(Worksheet.CurrentWorksheet[I + 1, 3]);
                    HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_D"].Write(Worksheet.CurrentWorksheet[I + 1, 4]);
                    HMIRT.Tags[PCindex + "工艺参数设定[" + "" + I + "" + "]_E"].Write(Worksheet.CurrentWorksheet[I + 1, 5]);
                }
                HMIRT.Tags[PCindex + "工艺参数_配方名"].Write(Worksheet.CurrentWorksheet["C1"]);
            }
            catch (Exception)
            {
                MessageBox.Show("写入失败");
                return;
            }
            ST.Stop();
            writetime.Content = "写入时间：" + ST.Elapsed.TotalMilliseconds.ToString()+"ms";
            ST.Reset();
        }//写入配方

6.保存编辑好的配方文件

文件的保存和读取加密参考了汐泽学园的方法，移步https://blog.youkuaiyun.com/yutiedun/article/details/105547508

        private void savefilebutton_Click(object sender, RoutedEventArgs e)
        {
            Microsoft.Win32.SaveFileDialog saveFileDialog = new Microsoft.Win32.SaveFileDialog();
            saveFileDialog.Filter = "配方(*.rep)|*.rep";
            unvell.ReoGrid.ReoGridControl worksheet;
            if (pc1.IsSelected)
            {
                saveFileDialog.InitialDirectory = "D:\\配方程序\\PC1";
                worksheet = PC1reogrid;
            }
            else
            {
                saveFileDialog.InitialDirectory = "D:\\配方程序\\PC2";
                worksheet = PC2reogrid;
            }
            worksheet.CurrentWorksheet.EndEdit(unvell.ReoGrid.EndEditReason.NormalFinish);//先取消选中单元格
            if (worksheet.CurrentWorksheet["C1"] != null)
            {
                saveFileDialog.FileName = worksheet.CurrentWorksheet["C1"].ToString();

                if (saveFileDialog.ShowDialog() == true)
                {
                    String filePath = saveFileDialog.FileName;
                    try
                    {
                        FileStream fs = new FileStream(filePath, FileMode.Create);
                        StreamWriter sw = new StreamWriter(fs);
                        int I, Y;
                        for (I = 0; I < 5; I++)
                        {
                            for (Y = 0; Y < 4; Y++)
                            {
                                sw.Write(AuthcodeHelper.Encode(worksheet.CurrentWorksheet.GetCellText(I + 2, Y + 1)) + " ");
                            }
                            sw.WriteLine();
                        }
                        sw.Write(worksheet.CurrentWorksheet["C1"]);
                        //清空缓冲区
                        sw.Flush();
                        //关闭流
                        sw.Close();
                        fs.Close();
                    }
                    catch (Exception)
                    {
                        MessageBox.Show("文件保存失败");
                        return;
                    }
                }
            }
            else
            {
                MessageBox.Show("配方名不能为空");
            }
        }

7.读取保存的配方文件

private void openfilebutton_Click(object sender, RoutedEventArgs e)
        {
            Microsoft.Win32.OpenFileDialog openFileDialog = new Microsoft.Win32.OpenFileDialog();
            //过滤文件类型
            openFileDialog.Filter = "配方(*.rep)|*.rep";
            //单选
            openFileDialog.Multiselect = false;
            unvell.ReoGrid.ReoGridControl worksheet;
            if (pc1.IsSelected)
            {
                openFileDialog.InitialDirectory = "D:\\配方程序\\PC1";
                worksheet = PC1reogrid;
            }
            else
            {
                openFileDialog.InitialDirectory = "D:\\配方程序\\PC2";
                worksheet = PC2reogrid;
            }
            if (log.Password == "123456")
            {
                if (openFileDialog.ShowDialog() == true)
                {
                    String filePath = openFileDialog.FileName;
                    using (FileStream fs = new FileStream(filePath, FileMode.Open))
                    {
                        StreamReader rd = new StreamReader(fs);//读取文件中的数据
                        try
                        {
                            for (int I = 0; I < 5; I++)  //读入数据并赋予数组
                            {
                                string line = rd.ReadLine();
                                string[] data = line.Split(' ');
                                for (int Y = 0; Y < 4; Y++)
                                {
                                    worksheet.CurrentWorksheet[I + 2, Y + 1] = AuthcodeHelper.Decode(data[Y]);
                                }
                            }
                            worksheet.CurrentWorksheet["C1"] = rd.ReadLine();
                        }
                        catch (Exception)
                        {
                            MessageBox.Show("文件读取失败");
                            return;
                        }
                        rd.Close();
                        fs.Close();
                    }
                }
            }
        }

8.ReoGrid表格控件的外观初始化

private void ExcelInit(unvell.ReoGrid.ReoGridControl Worksheet)
        {
            var worksheet = Worksheet.CurrentWorksheet;
            worksheet.Rows = 7;
            worksheet.Columns = 6;
            worksheet.DisableSettings(unvell.ReoGrid.WorksheetSettings.Edit_DragSelectionToMoveCells);
            worksheet.DisableSettings(unvell.ReoGrid.WorksheetSettings.View_ShowColumnHeader);
            worksheet.DisableSettings(unvell.ReoGrid.WorksheetSettings.View_ShowRowHeader);//工作表初始化 行 列

            worksheet.MergeRange("A1:B1");
            worksheet.MergeRange("C1:E1");
            worksheet.Ranges["A1:E1"].Style.TextColor = unvell.ReoGrid.Graphics.SolidColor.Blue;//合并单元格

            worksheet["A1"] = "配方名称";
            worksheet["A2:F2"] = new object[] { "NO", "A", "B", "C", "D", "E" };
            worksheet.Ranges["A2:F2"].IsReadonly = true;//设置只读
            worksheet["A3:A7"] = new object[] { 1, 2, 3, 4, 5};
            worksheet.Ranges["A3:A7"].Style.TextColor = unvell.ReoGrid.Graphics.SolidColor.Black;
            worksheet.Ranges["A2:F2"].IsReadonly = true;//设置只读

            worksheet.Ranges["A1:F7"].Style.HorizontalAlign = unvell.ReoGrid.ReoGridHorAlign.Center;
            worksheet.Ranges["A1:F1"].Style.BackColor = unvell.ReoGrid.Graphics.SolidColor.LightSteelBlue;
            worksheet.Ranges["A2:F2"].Style.BackColor = unvell.ReoGrid.Graphics.SolidColor.LightSkyBlue;
            worksheet.Ranges["A2:F2"].Style.TextColor = unvell.ReoGrid.Graphics.SolidColor.Black;
            worksheet.Ranges["D3:F7"].Style.TextColor = unvell.ReoGrid.Graphics.SolidColor.Black;

            worksheet.SetRangeBorders("A1:F7", unvell.ReoGrid.BorderPositions.InsideAll, new unvell.ReoGrid.RangeBorderStyle { Color = unvell.ReoGrid.Graphics.SolidColor.White, Style = unvell.ReoGrid.BorderLineStyle.Dashed });//网格线设置
            worksheet.SetColumnsWidth(0, 12, 80);//列宽度设置
        }

9.程序画面布局

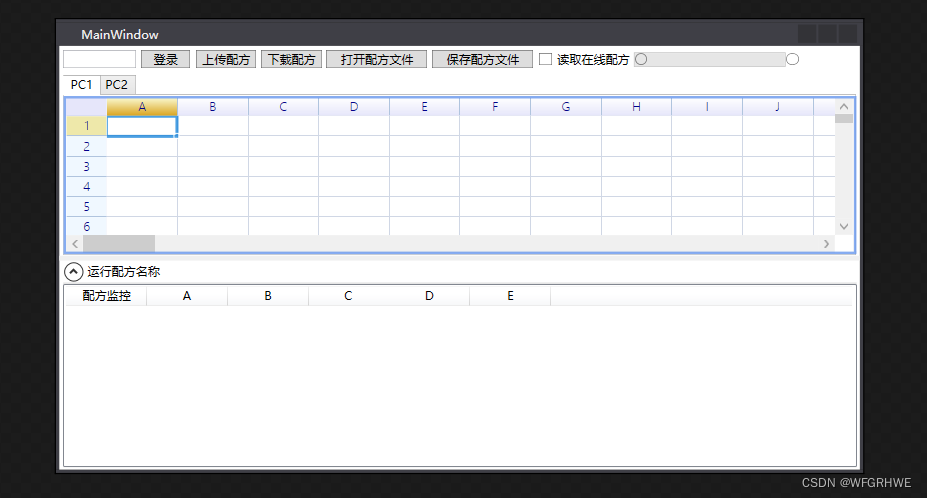

程序的布局如下：
在这里插入图片描述

代码如下：

<Grid>
        <Grid.RowDefinitions>
            <RowDefinition ></RowDefinition>
            <RowDefinition Height="Auto"></RowDefinition>
            <RowDefinition ></RowDefinition>
        </Grid.RowDefinitions>
        <ProgressBar x:Name="PGbar" HorizontalAlignment="Left" Height="14" Margin="570,6,0,0" VerticalAlignment="Top" Width="150" Foreground="#FF41A800"/>
        <Grid Grid.Row="0" VerticalAlignment="Stretch" >
            <TabControl x:Name="PCcontrol" Margin="4,27,4,1">
                <TabItem x:Name="pc1" Header="PC1" Margin="-2.2,0,-1.6,-0.2" RenderTransformOrigin="0.5,0.505">
                    <Grid Background="#FFE5E5E5">
                        <ReoGrid:ReoGridControl x:Name="PC1reogrid" SheetTabVisible="False" SnapsToDevicePixels="True" SheetTabNewButtonVisible="False" ShowScrollEndSpacing="False" SheetTabWidth="0" OverridesDefaultStyle="True"/>
                    </Grid>
                </TabItem>
                <TabItem x:Name="pc2" Header="PC2" Margin="-2.2,0,-1.6,-0.2" RenderTransformOrigin="0.5,0.505">
                    <Grid Background="#FFE5E5E5">
                        <ReoGrid:ReoGridControl x:Name="PC2reogrid" SheetTabVisible="False" SnapsToDevicePixels="True" SheetTabNewButtonVisible="False" ShowScrollEndSpacing="False" SheetTabWidth="0" OverridesDefaultStyle="True"/>
                    </Grid>
                </TabItem>
            </TabControl>
        </Grid>
        <GridSplitter Grid.Row="1" Height="5" VerticalAlignment="Center" HorizontalAlignment="Stretch"/>
        <Grid Grid.Row="2" VerticalAlignment="Stretch" >
            <Expander x:Name="runingrep" Header="运行配方名称" Margin="3,0,2.6,2" Cursor="" IsExpanded="True" ForceCursor="True">
                <Grid Background="#FFE5E5E5" Margin="0">
                    <ListView x:Name="runingrepview" Margin="0,2,0,0">
                        <ListView.View>
                            <GridView>
                                <GridViewColumn Header="配方监控" Width="80" DisplayMemberBinding="{Binding C1}"/>
                                <GridViewColumn Header="A" Width="80" DisplayMemberBinding="{Binding C2}"/>
                                <GridViewColumn Header="B" Width="80" DisplayMemberBinding="{Binding C3}"/>
                                <GridViewColumn Header="C" Width="80" DisplayMemberBinding="{Binding C4}"/>
                                <GridViewColumn Header="D" Width="80" DisplayMemberBinding="{Binding C5}"/>
                                <GridViewColumn Header="E" Width="80" DisplayMemberBinding="{Binding C6}"/>
                            </GridView>
                        </ListView.View>
                    </ListView>
                </Grid>
            </Expander>
            <TextBox x:Name="runningrepname" HorizontalAlignment="Left" Height="20" Margin="135,2,0,0" TextWrapping="Wrap" VerticalAlignment="Top" Width="82" Background="{x:Null}" SelectionBrush="{x:Null}" TextAlignment="Center" FontWeight="Bold" BorderBrush="{x:Null}" IsEnabled="False"/>
        </Grid>

        <PasswordBox x:Name="log" HorizontalAlignment="Left" Margin="4,4,0,0" VerticalAlignment="Top" Width="72" Height="18"/>
        <Button x:Name="Load" Content="登录" HorizontalAlignment="Left" Height="18" Margin="81,4,0,0" VerticalAlignment="Top" Width="49" Click="Load_Click"/>
        <Button x:Name="LoadSTEP" Content="上传配方" HorizontalAlignment="Left" Height="18" Margin="135,4,0,0" VerticalAlignment="Top" Width="60" Click="LoadSTEP_Click" IsEnabled="False"/>
        <Button x:Name="WriteSTEP" Content="下载配方" HorizontalAlignment="Left" Height="18" Margin="200,4,0,0" VerticalAlignment="Top" Width="60" Click="WriteSTEP_Click" IsEnabled="False"/>
        <Button x:Name="openfilebutton" Content="打开配方文件" HorizontalAlignment="Left" Height="18" Margin="265,4,0,0" VerticalAlignment="Top" Width="100" Click="openfilebutton_Click" IsEnabled="False"/>
        <Button x:Name="savefilebutton" Content="保存配方文件" HorizontalAlignment="Left" Height="18" Margin="370,4,0,0" VerticalAlignment="Top" Width="100" Click="savefilebutton_Click" IsEnabled="False"/>
        <CheckBox x:Name="runstop" Content="读取在线配方" HorizontalAlignment="Left" Height="17" Margin="475,6,0,0" VerticalAlignment="Top" Click="runstop_Click" IsEnabled="False"/>
        <RadioButton x:Name="readtime" Content="" HorizontalAlignment="Left" Height="18" Margin="570,6,0,0" VerticalAlignment="Top" Background="{x:Null}"/>
        <RadioButton x:Name="writetime" Content="" HorizontalAlignment="Left" Height="18" Margin="720,6,5,0" VerticalAlignment="Top"/>
    </Grid>

运行测试

在Wincc的变量管理中新增我们需要的内部变量。（跟PLC通讯时可以直接使用读取的AS符号变量）
在这里插入图片描述

点击激活Wincc项目，再运行配方程序，点击“读取在线配方”
在这里插入图片描述

可以看到Wincc中的变量已经被读取上传了

在这里插入图片描述

再点击“上传配方”按钮，看到当前运行的配方被上传至表格中，可以开始对配方进行编辑了。

在这里插入图片描述

点击“下载配方”按钮，可以看到修改后的配方已经上传到Wincc了。
在这里插入图片描述

在这里插入图片描述

WFGRHWE
关注
WINCC配方控件，无需编程，傻瓜式操作
HShvhtdjm的博客
03-01 2299
WINCC配方控件是一款专为WINCC7.4和WINCC7.5开发的控件软件，它的最大优势就是无需编程，傻瓜式的操作流程。相比于WINCC自带的用户归档控件，WINCC配方控件具有更多的优势。相信随着越来越多的用户的使用和推广，WINCC配方控件将成为技术领域的一颗璀璨明珠，为工程师们带来更多的便利和创造力。软件支持wincc7.4和wincc7.5，只需要把归档建立好，然后把控件拉到编辑画面就可以了，不管你有多少个项目，有了这个控件就是直接拖拽使用，无限制使用，告别繁琐的二次编程，简单方便。
WinCC配方（待续）
weixin_44974053的博客
05-18 4325
一、配方写入 1、输入值 2、保存 3、下载 4、配方归档 保存的配方归档 下载的配方归档 三、报表查询 1、局部脚本中定义归档数据 2、局部脚本中读取归档数据（这里用了局部变量过渡，可省） 3、赋值给数据库变量（这里用了局部变量过渡，可省） ...
C#控件在WINCC中使用
03-16
C#控件在WINCC中使用，一键配置。精美画面。
（一）C#读取与写入Wincc过程变量数据
最新发布
zjlovesms的博客
10-27 1548
通过c#与西门子下位机通讯大多数情况可以直接与PLC硬件进行通讯，而与WinCC通讯的使用场景却不多，主要的使用场景为c#控件嵌入到WinCC当中使用，从而扩展WinCC的功能，比如wincc自带的报表功能不好用，可以通过c#程序自定义报表控件实现更多的功能。
C#制作Wincc组件进行配方管理
rizon886的博客
04-14 1831
1,安装WinccV7.4并破解: 安装WinccV7.4SP1. 安装授权文件---根据提示 安装免狗驱动,根据提示 安装SImatic.net v13.2,连接PLC, 首先在同一个局域网里面,如果是路由器,则可以采用禁用/启用网络的方法进行让路由器分配IP地址. 然后在控制面版--->PG/PC接口中设置接口:3,WinccRuntime组件接口位置C:\Program Files (x86...
C#联合WINCC之数据通信
曾经的我也很优秀，现在的我一无所有。
02-06 947
在工控领域中，WINCC仍然占有很大的市场份额。很多时候我们说学习C#开发上位机可以取代传统的组态软件，两者就像冤家一样，然而，即使是冤家，也会有联合的时候。当我们的项目已经采用WINCC落地之后，已经学会C#的我们，还能做哪些事情呢？今天跟大家分享一下如何使用C#，与WINCC联合实现数据通信。
WinCC配方PLC同步
12-04
本文主要说明基于WinCC flexible 配方组态各选项的含义及对应模式的组态方式
WinCC如何使用C#自定义开发WinForm或者WPF控件(2)
bjhtgy的博客
08-26 1505
本文主要介绍基于WinCC如何使用C#自定义开发WinForm或者WPF控件(1)开发完成的组件（DLL文件），如何在WinCC中使用WPF自定义控件。
WinCC项目根据设定或扫码选择配方的方法
zhigedali的博客
01-27 3681
WinCC项目根据设定或扫码选择配方的方法
西门子博途WINCC精致触摸屏配方实用一例
05-14 3635
为了方便操作工自己添加配方，减少操作的难度，把控件里面按钮的功能做到外面了，加上文字，比较明了，添加就是增加新的配方，导出就是导出到SD卡里面备份，防止配方数据丢失，我们这个是在电脑上运行的，那就是再C盘里面，定时导出把csv文件复制出来进行备份。我们现场有一台设备，是用来锯切钢坯的，里面有几个重要的参数，一开始投产的时候厂家没有做配方功能，需要操作人员每次换钢坯就需要手动计算然后输入，后来有时间我就做了个这个定尺管理的功能，方便了操作人员，这里也抛砖引玉，供大家参考。
西门子wincc[第21讲]配方画面的组态与运行-跟我做.swf
10-31
西门子wincc[第21讲]配方画面的组态与运行-跟我做swf,西门子wincc配方画面的组态与运行
c# 读取wincc
08-19
C# 读取wincc内部变量数据，利用winccdll
基于opc的使用c#读取wincc数据的方法
07-03
本文详细介绍了如何使用c#读取wincc里的数据，希望对于大家有所帮助
WinCC Flexible 视频-创建与组态配方
06-15
WinCC Flexible 视频-创建与组态配方
TIA博途Wincc中自定义配方画面的具体方法示例.docx
02-22
TIA博途Wincc中自定义配方画面的具体方法示例
【傻瓜级JS-DLL-WINCC-PLC交互】2.wincc使用C#开发的.net控件
大雾起了清晨
11-28 1776
JS-DLL-WINCC-PLC之间进行交互，思路，先用Visual Studio创建一个C#的DLL控件，然后这个控件里面嵌入浏览器组件，实现JS与DLL通信，然后DLL放入到WINCC里面的图形编辑器中，实现DLL与WINCC的通信。然后PLC与WINCC之间进行连接，实现WINCC与PLC之间连接，最后自己封装方法把他们串联起来。
C#实现配方管理设计模式实现
weixin_39899255的博客
04-23 1454
例如，我们可以实现一个配方变更通知器，将其注册为RecipeManager对象的观察者，当有配方被添加、更新或删除时，通知配方变更通知器进行相应的处理。策略模式：对不同类型的配方采用不同的处理策略，例如实现一个RecipeProcessor接口，提供不同的处理策略，例如处理川菜、湘菜、粤菜等不同类型的配方。模板方法模式：提供一个算法框架，由子类实现具体的操作步骤，例如实现一个RecipeImporter类，定义导入配方的算法框架，由子类实现具体的配方导入操作。
扩散给工程师：从零开始教你基于C#开发WinCC语音报警插件【附源代码】
nickelwang的博客
09-12 1927
导语大家好，我是智能仓储物流技术研习社的社长，老K。相信在很多项目中，大家都会用到西门子的WinCC来监控现场的设备状态。如果客户需要语音播报，该咋办呢？对于WinCC，...
WinCC如何使用C#自定义开发WinForm或者WPF控件(1)
bjhtgy的博客
08-23 1267
WinCC如何使用C#自定义开发WinForm或者WPF控件
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
