MySQL学习笔记

MySQL学习笔记

概观：

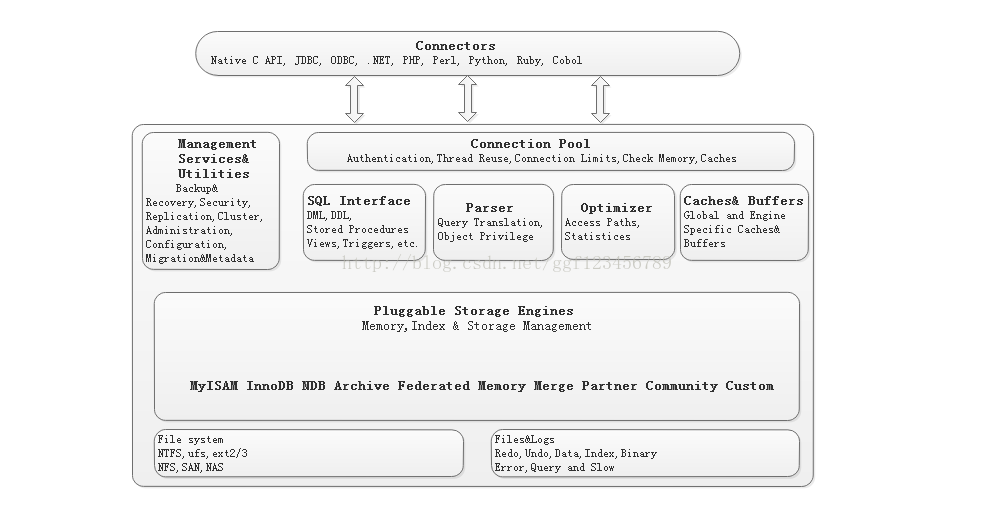

图1 MySQL体系结构

MySQL由以下几部分组成： 连接池组件、管理服务和工具组件、SQL接口组件、查询分析器组件、优化器组件、缓冲组件、插件式存储引擎、物理文件。

表存储引擎：

       MySQL的表存储引擎是插件式的，基于表。按照开源的特性，可分为MySQL官方存储引擎和第三方存储引擎。

InnoDB：

        第一个完整支持事务（原子性、一致性、隔离性、持久性）的MySQL存储引擎，行锁设计，支持多版本并发控制（MVCC），支持外键，被设计用来

        最有效地利用内存和CPU。

图2 InnoDB体系结构

如图所示为InnoDB的存储引擎的体系架构：

1. 后台线程：

    后台线程的作用： 负责刷新内存池中的数据，保证缓冲池中的内存缓存的是最近的数据。此外，将已修改的数据文件刷新到磁盘文件，同时保证在数据库

                                发生异常情况下InnoDB能恢复到正常运行状态。

    默认情况下，InnoDB存储引擎的后台线程：IO thread， master thread，lock监控线程，error监控线程（有些细节因为没有做实验，所以没完全搞清楚）。

    IO thread分别是：insert buffer thread、log thread、read thread、write thread。





2. 内存池：

    内存池的作用： 维护所有进程/线程需要访问的多个内部数据结构；

                             缓存磁盘上的数据，方便快速地读取，并且在对磁盘文件的数据进行修改之前在这里缓存；

                             重做日志(undo log)缓存；

    内存的组成部分：缓冲池（buffer pool）、日志缓冲池（log buffer）、额外内存池（additional memory pool）。

                               缓冲池：占最大部分的内存，用来存放各种数据的缓存。使用命令 show engine InnoDB status;  查看innodb_buffer_pool的具体

                                             使用情况。

                                   缓冲池中缓冲的数据页类型：索引页、数据页、undo页、插入缓冲(insert buffer)、自适应哈希索引(adaptive hash index)、InnoDB

                                                                               存储的锁信息(lock info)、数据字典信息(data dictionary)等。

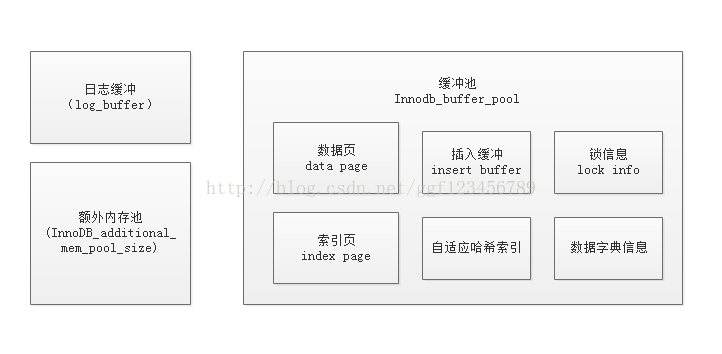

    图3 InnoDB存储引擎内存结构

3. 文件：

        表空间文件：InnoDB存储引擎将存储的数据按表空间进行存放。默认配置下，会初始化一个大小为10MB，名称为ibdata1的文件。该文件就是默认的表空间文件，

以及两个名为ib_logfile0和ib_logfile1的5MB大小的日志文件。

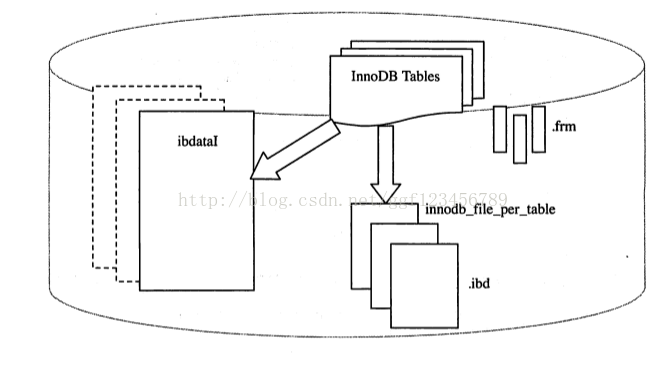

图4 InnoDB表存储引擎文件

        日志文件：默认情况下有两个文件，名称是ib_logfile()和ib_logfile1。该文件对InnoDB存储引擎至关重要，它记录了对于InnoDB存储引擎的事务日志。

4.关键特性：

        InnoDB存储引擎的关键特性包括：插入缓冲、两次写、自适应哈希索引，这些特性为InnoDB存储引擎带来了更好的性能和更高的可靠性。



注：

        参考《MySQL必知必会》、《MySQL5.1中文参考手册》
