QT实现流程树图

原创 已于 2025-07-26 23:22:34 修改 · 453 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#开发语言

于 2025-07-06 13:22:21 首次发布

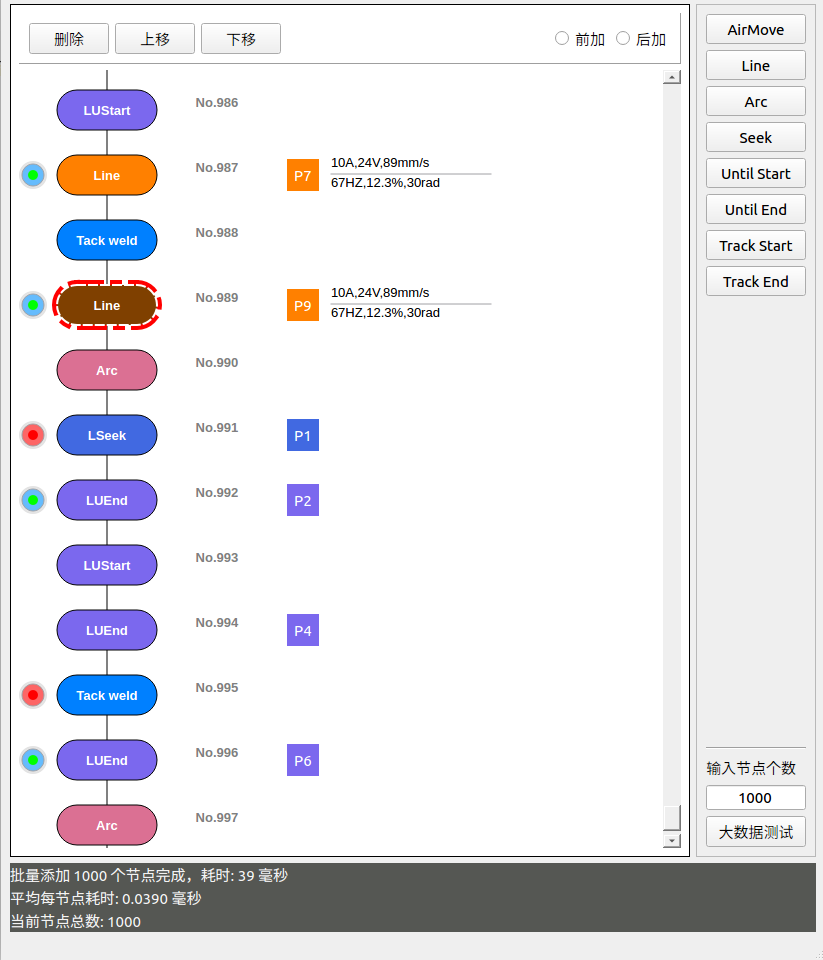

效果：

实现方式：QGraphicsView框架


之前采用的QWidget自定义界面的方式，发现一下子绘制100个节点就会非常卡【耗时超过1秒】
采用QGraphicsView的话，一下子绘制10000个才1秒

有一个特别好的优化点是：
一下子绘制大量节点的时候，可以先构建出这些节点，加到scene里。
最后再处理连线和位置的逻辑

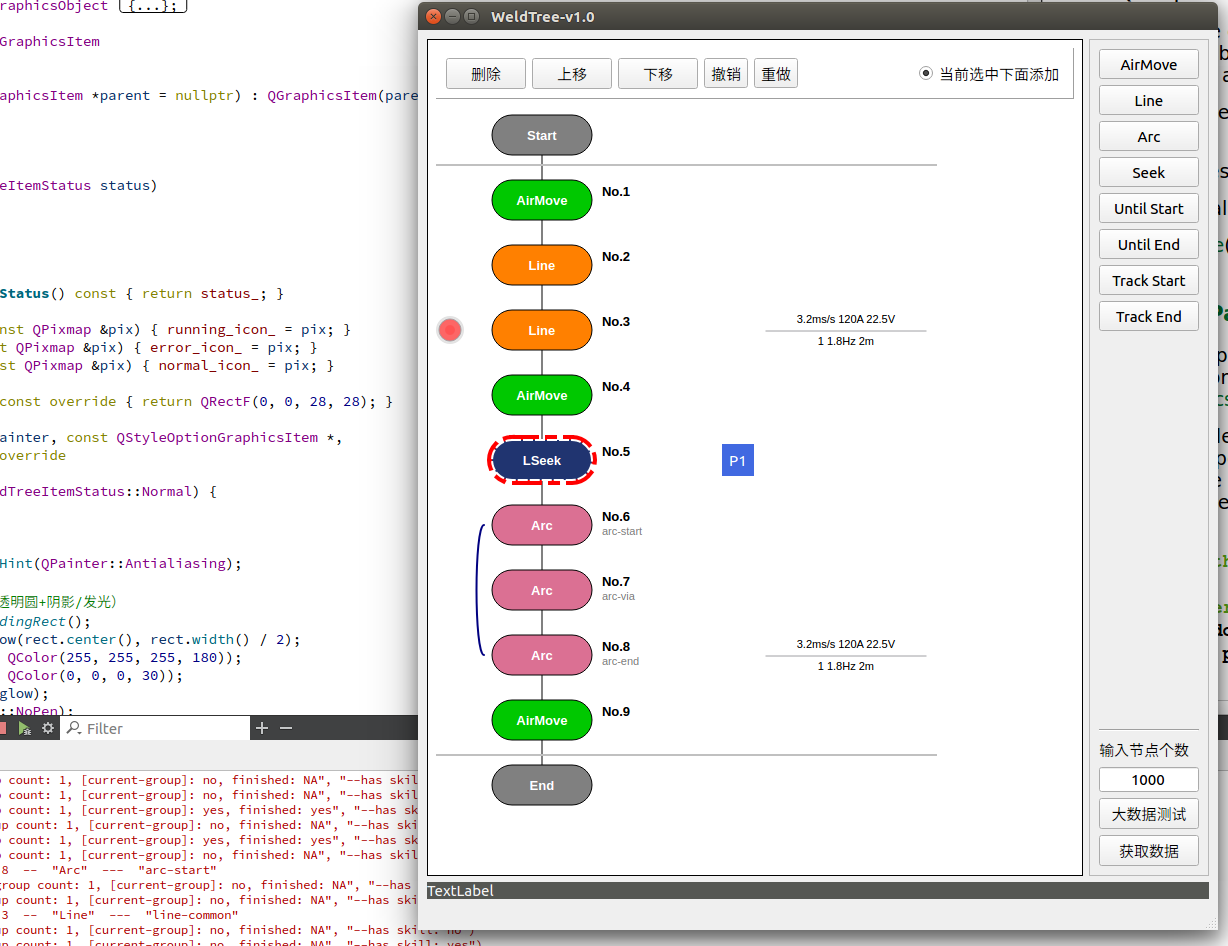

第二版：


  1. 支持组概念【三个圆弧一组，自动连线】
  2. 自动高亮新添加的元素
  3. 支持注入检测规则【新增元素检测，获取整体数据检测】
  4. 支持每个节点注入自定义数据
QT 实现组织树状图
希望能帮助大家，希望大家多多支持，你们的支持是我前进的动力。
