本文使用的户型图

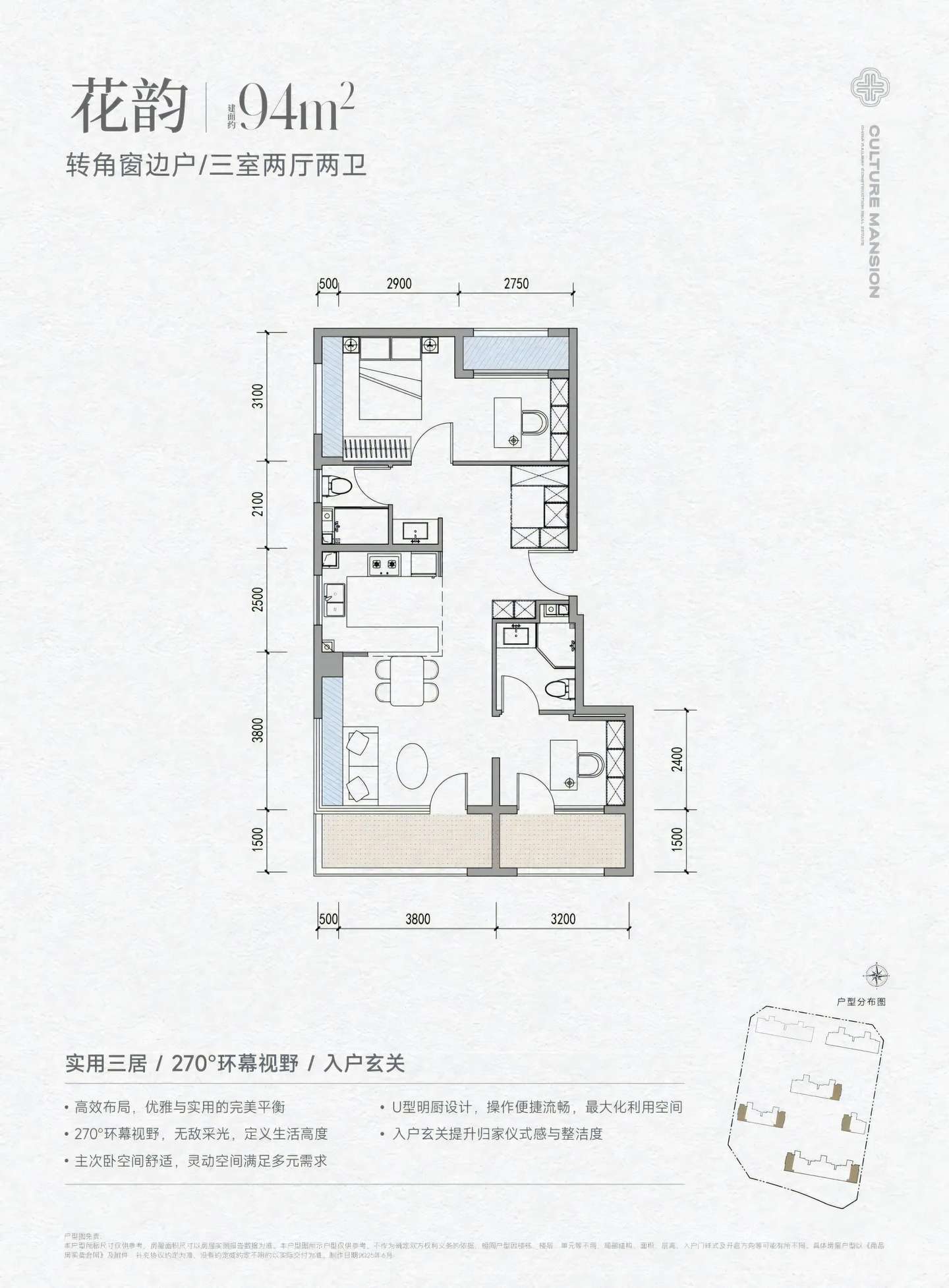

中国铁建·花语璟云94㎡户型
一、设置户型图比例

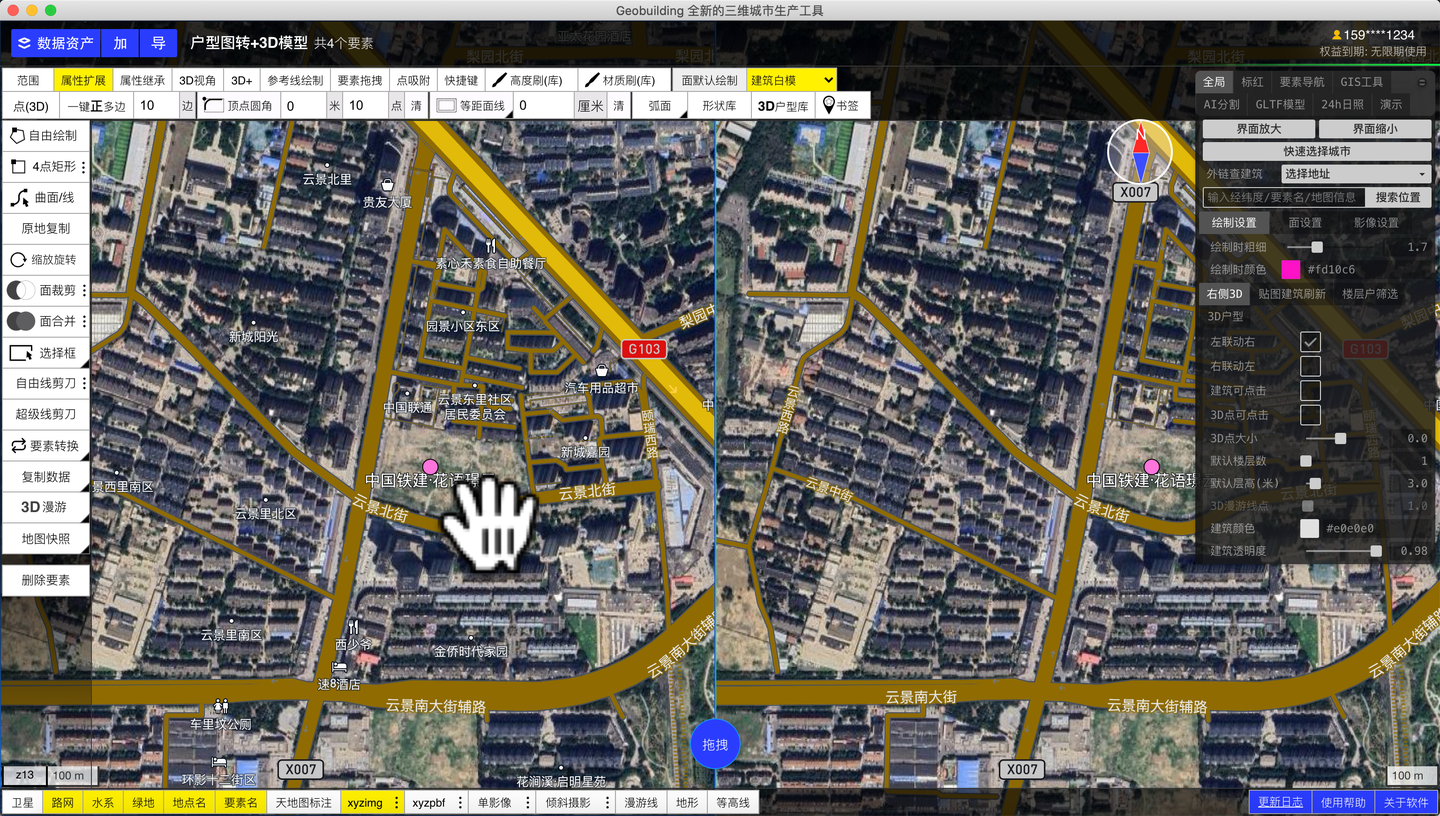

找到户型所在具体位置,中国铁建·花语璟云。经纬度 116.6613386114,39.8783099361 注意,找到户型所在楼盘大致位置,可用于后期室内采光查看。也可以在任意地理位置制作。

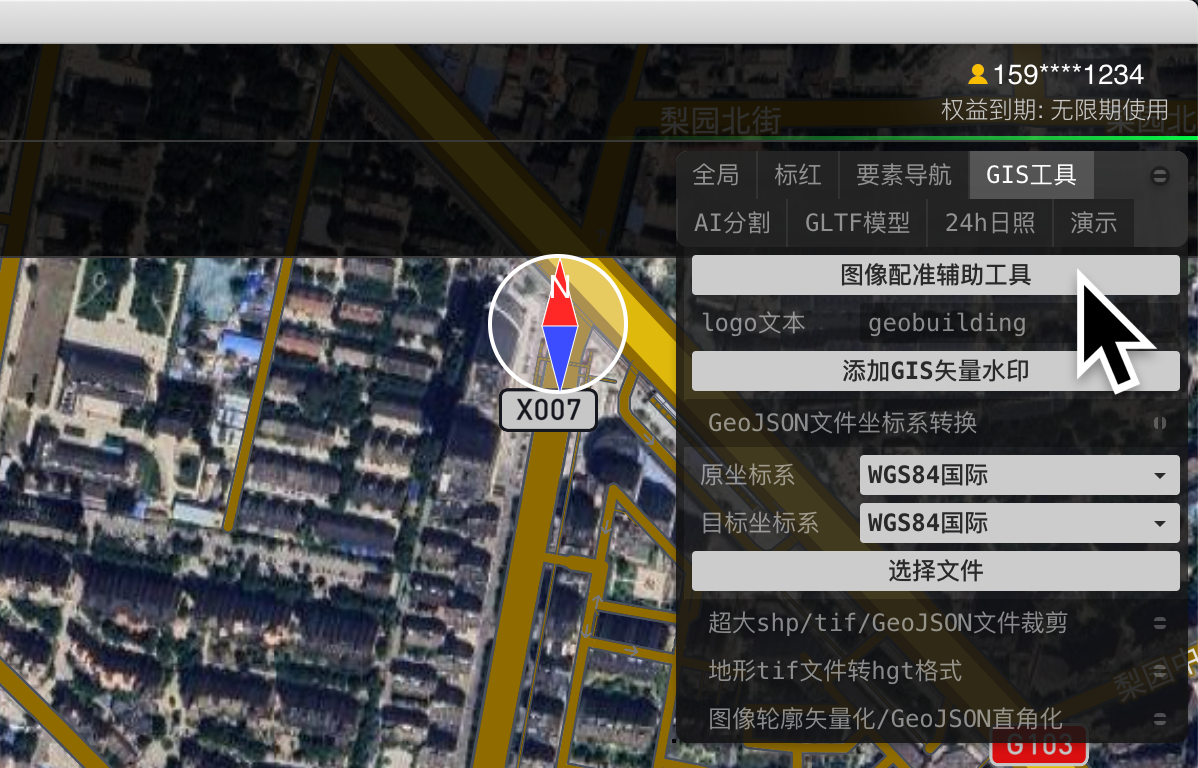

点击右上角【gis工具】-图像配准工具

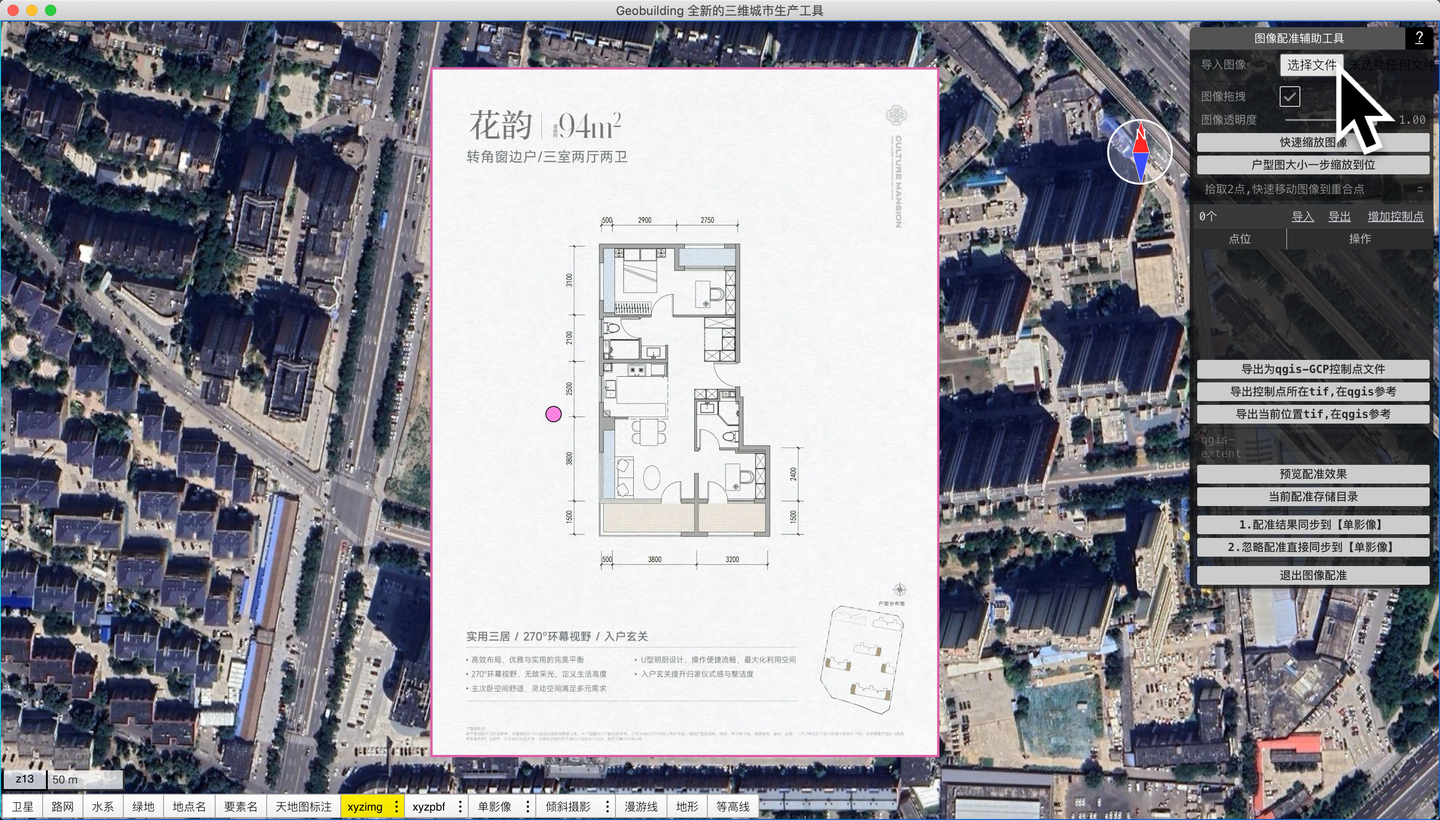

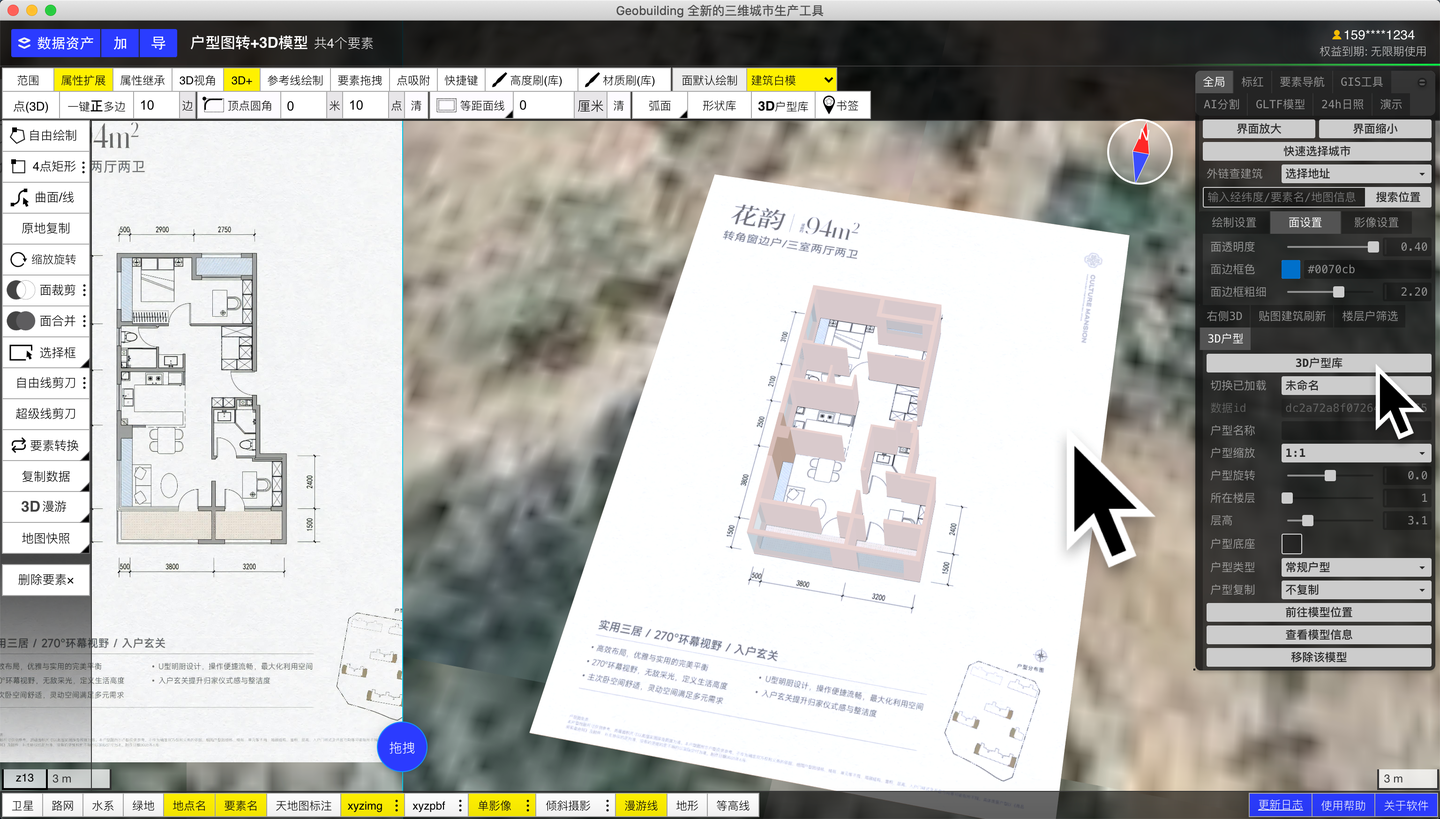

导入户型图片

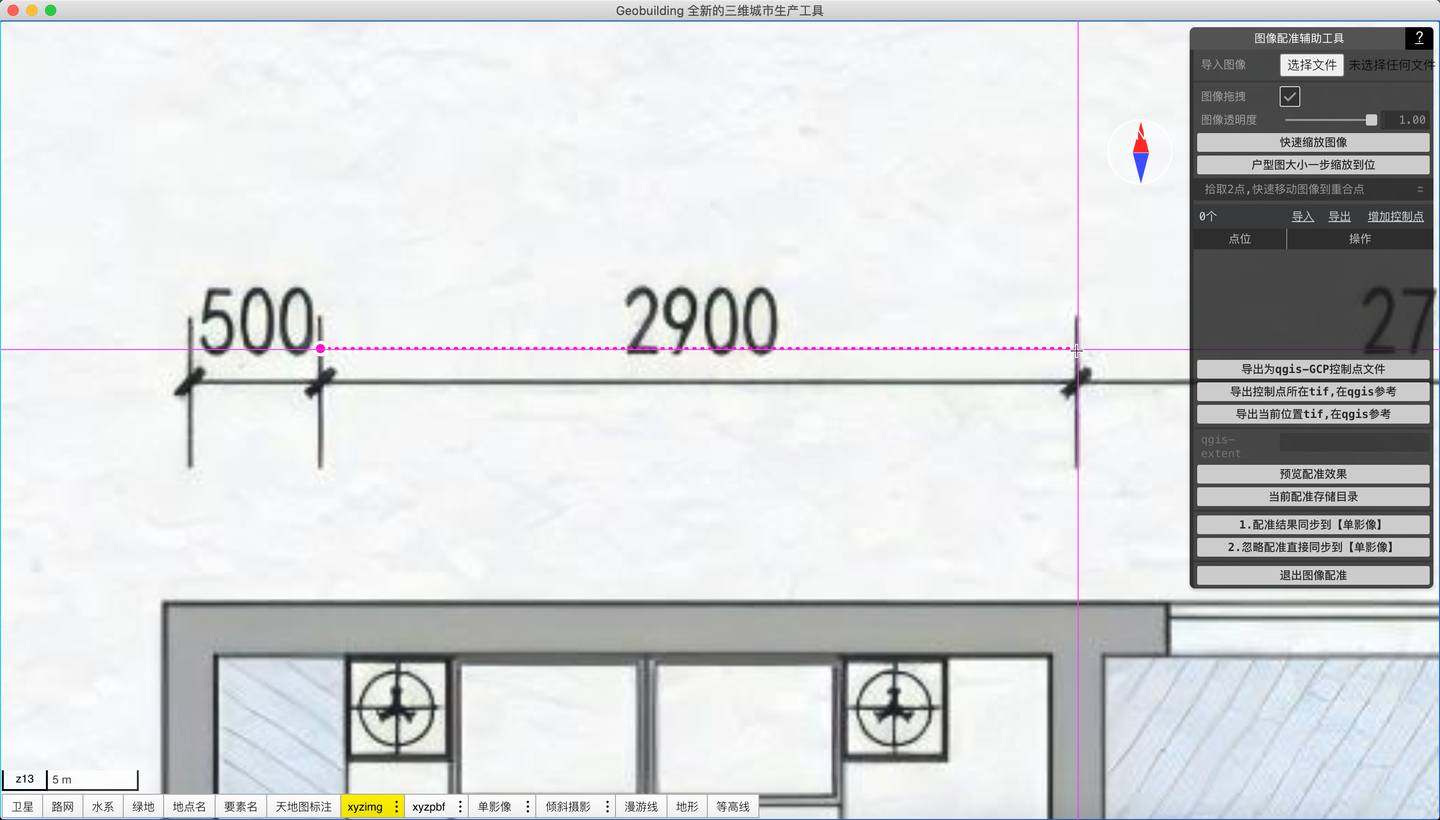

点击右侧【户型图大小一步配准到位】,按提示在户型图上沿线段绘制2点线。第2个点结束。

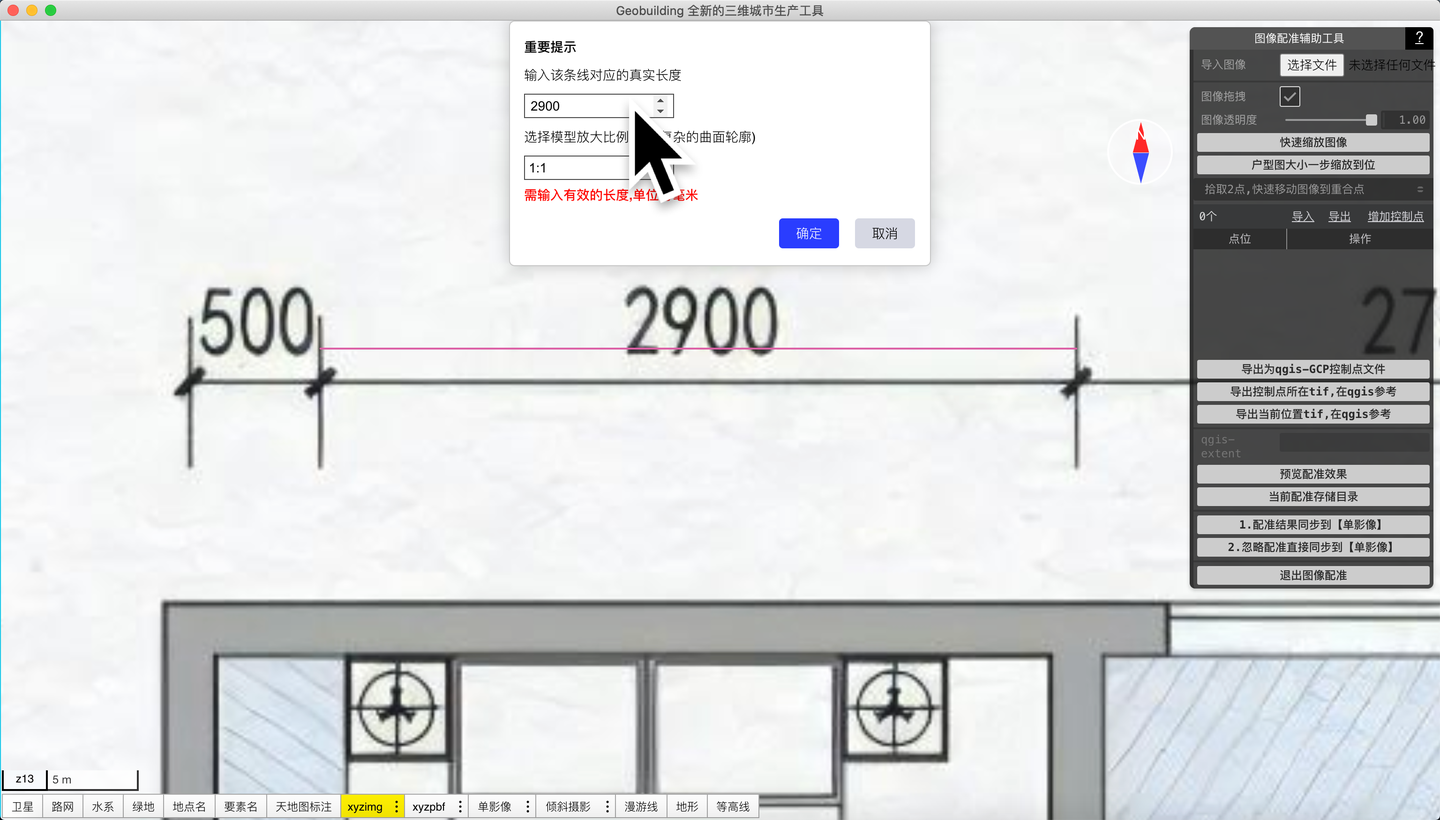

输入这条线对应户型的真实长度。单位为毫米。
二、户型图同步到单影像

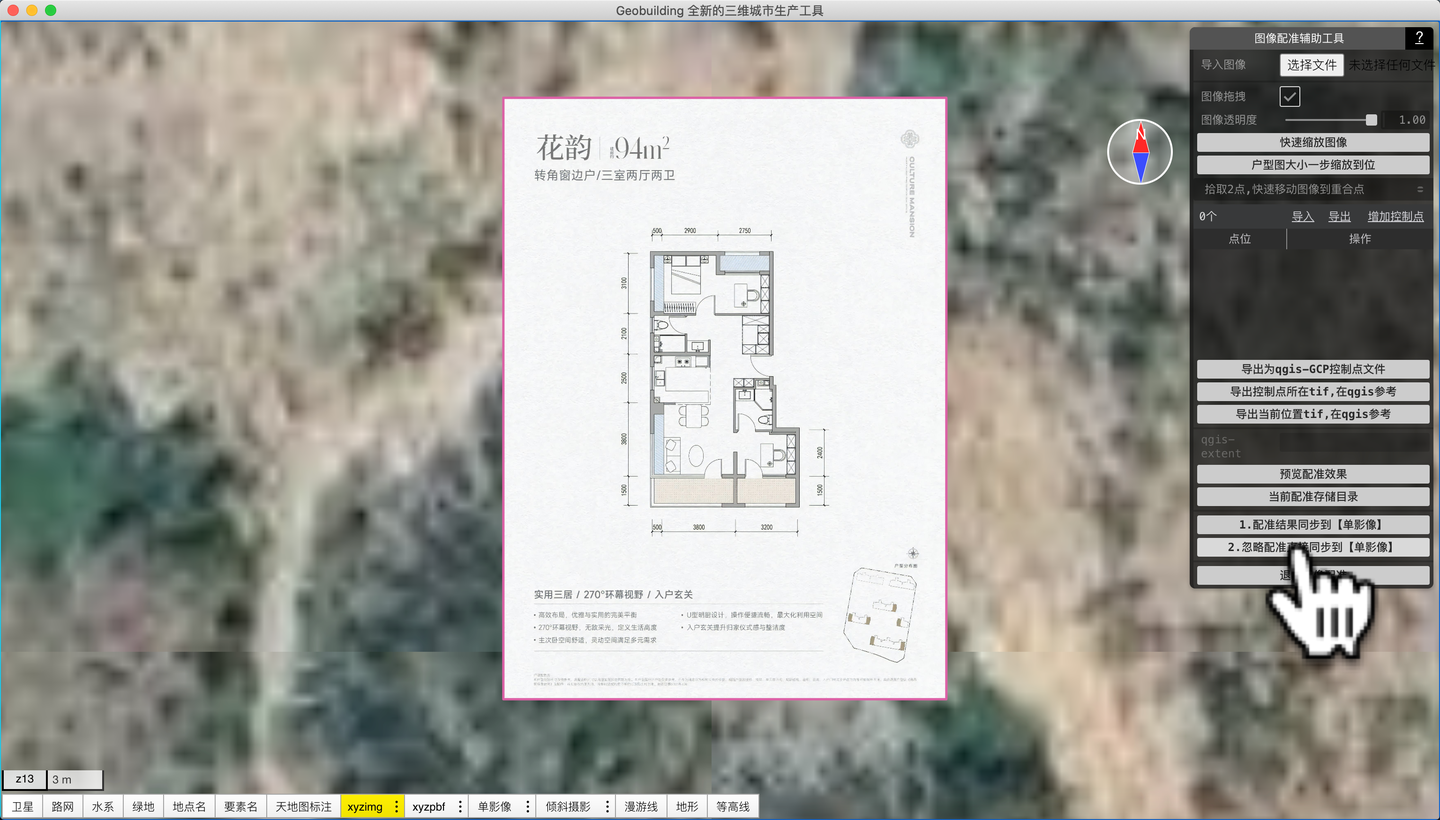

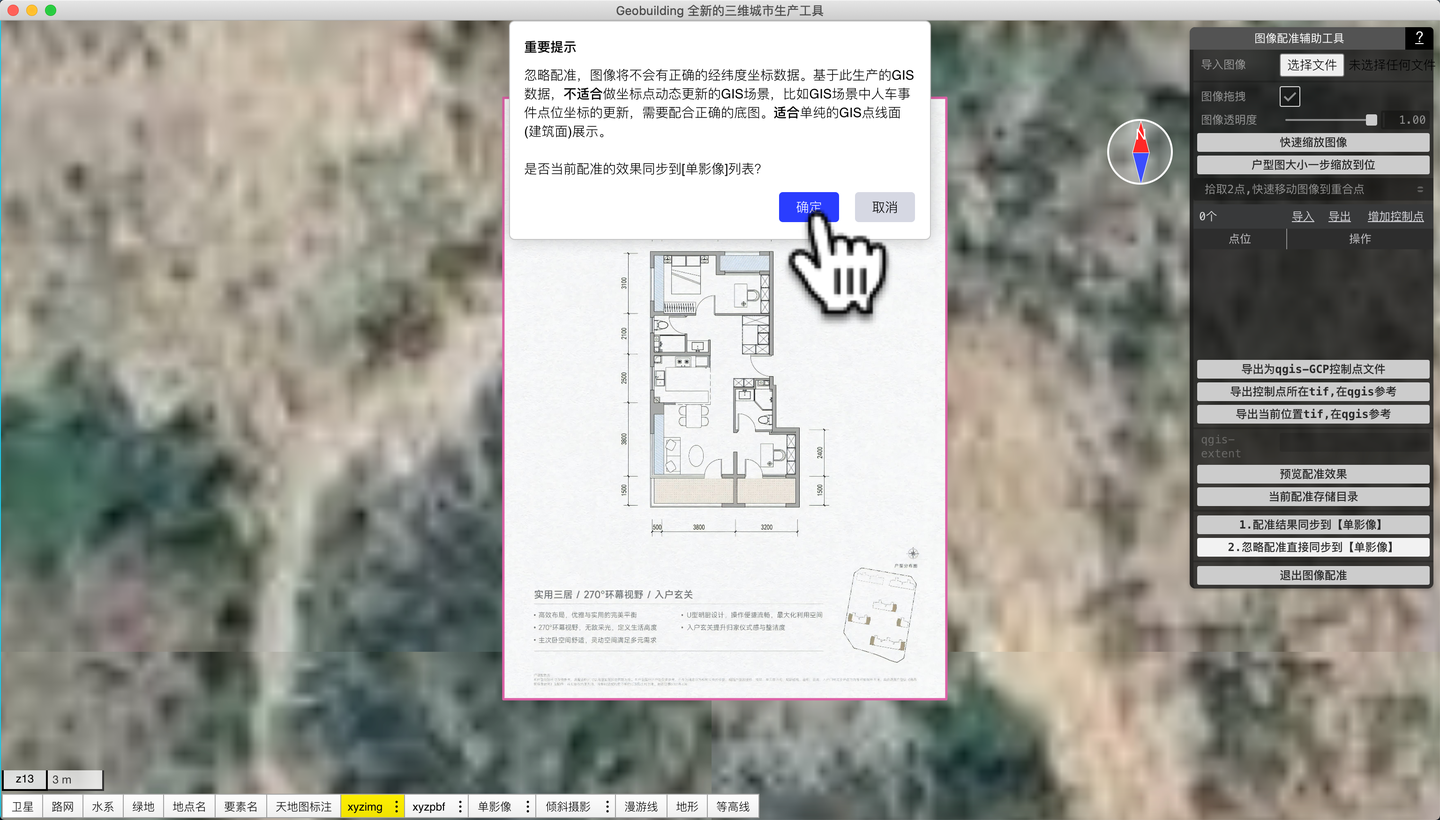

输入长度后,点击这里。忽略配准同步到单影像。并退出配准面板。

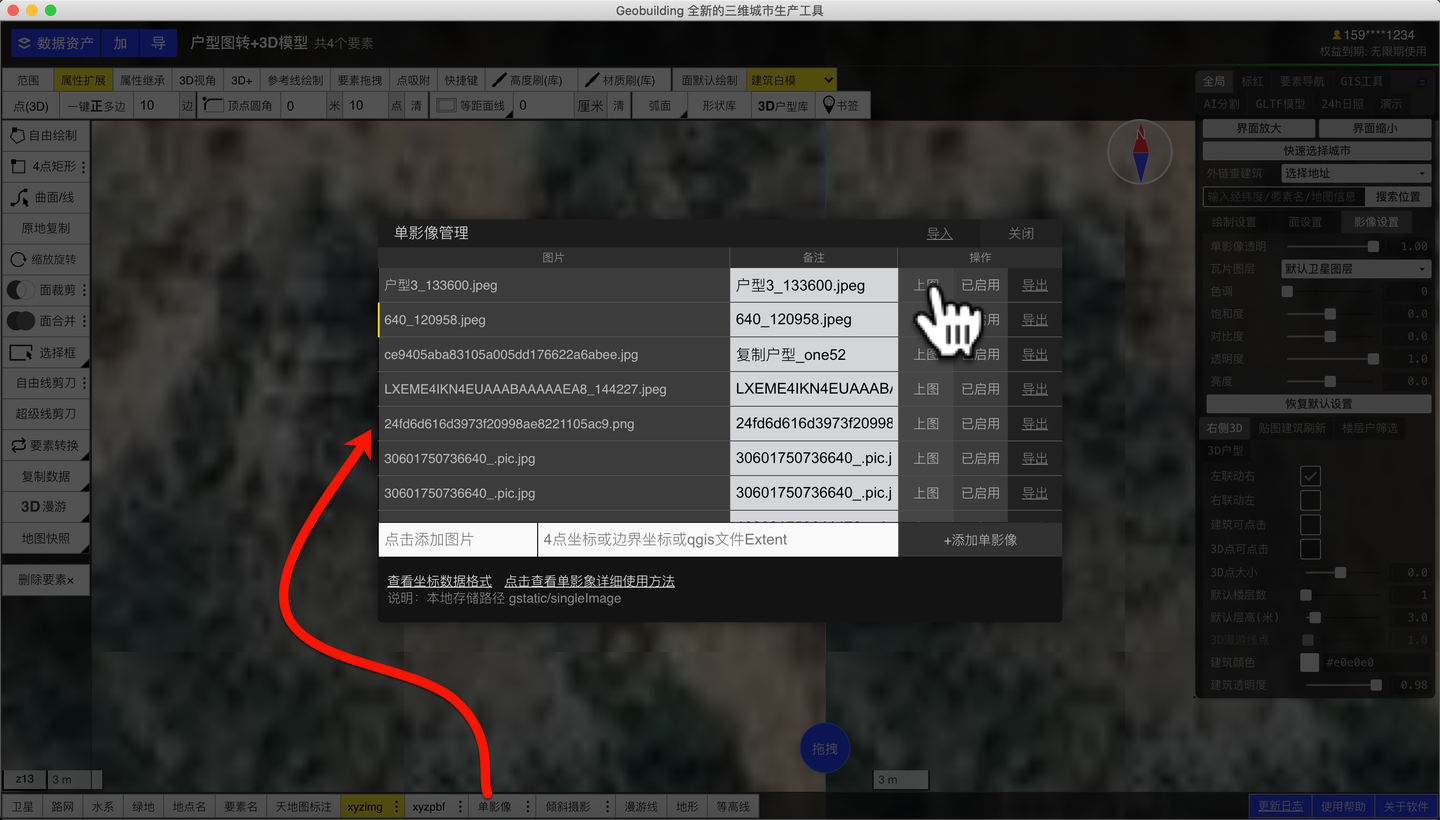

回到软件主界面,在左下角【单影像】中找到刚才配准的图片,点击【上图】
二、设置户型高度

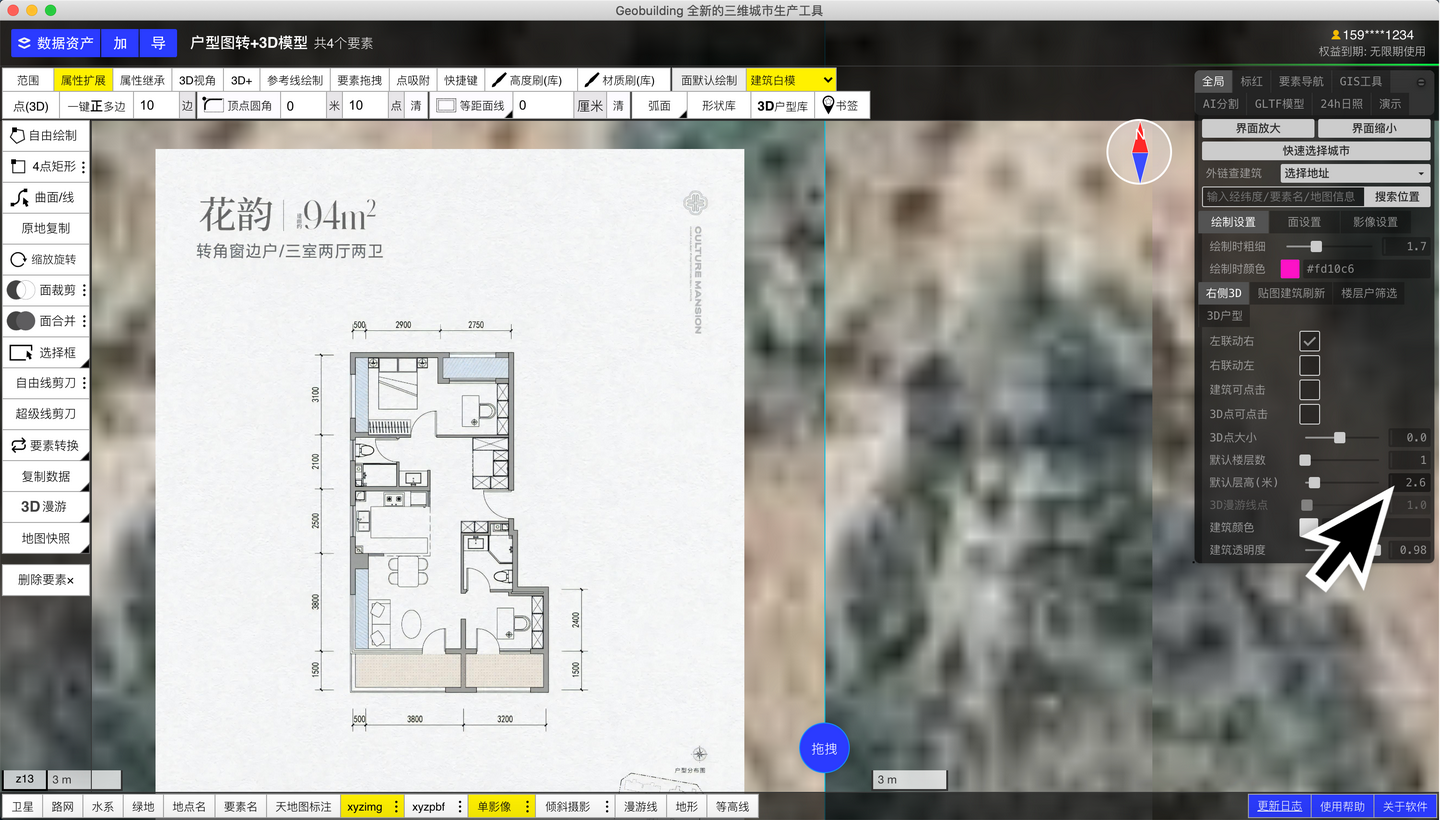

这里设置为2.6米
三、基于2d户型图, 绘制GIS数据
1、绘制户型底座和围墙

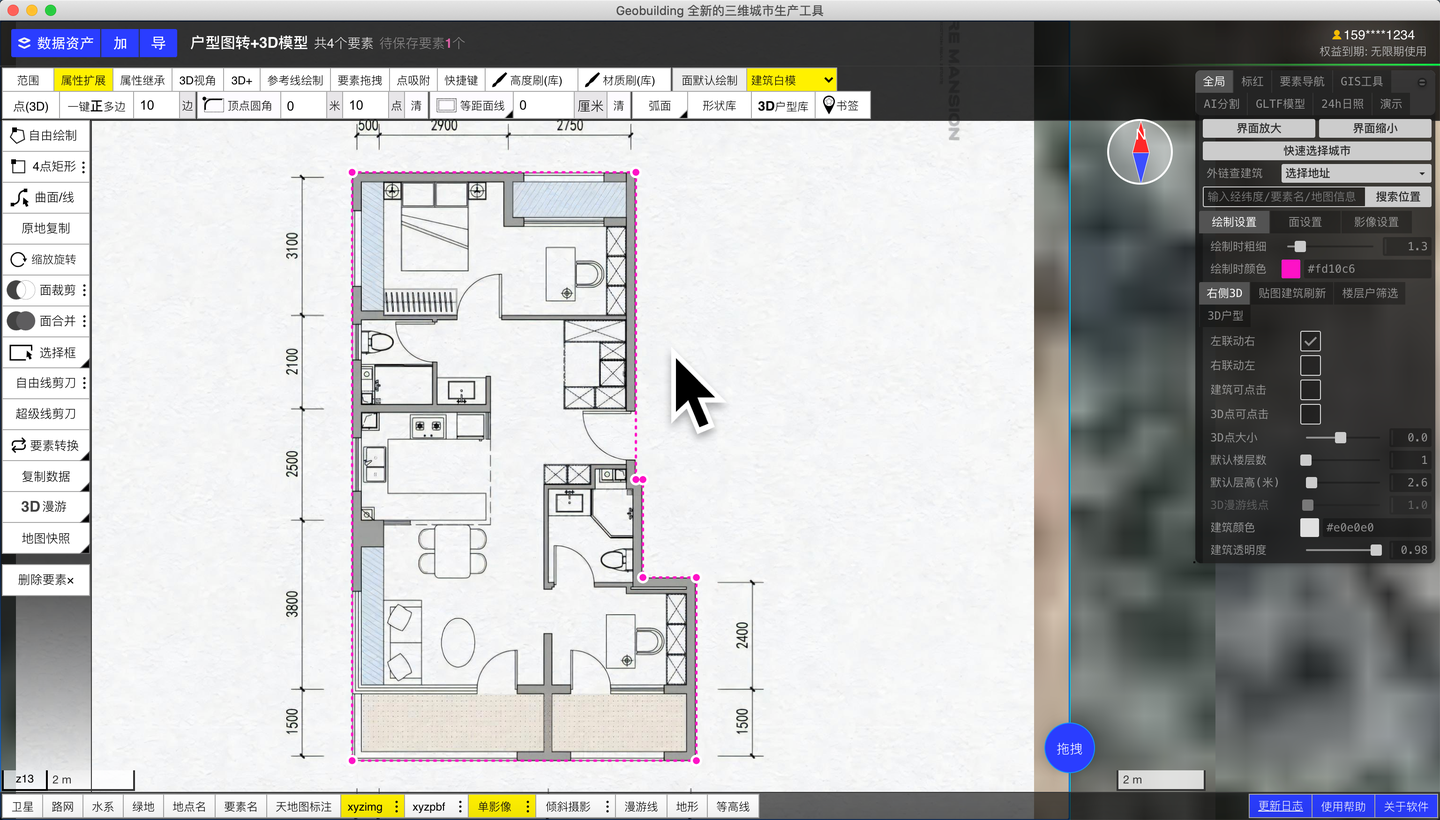

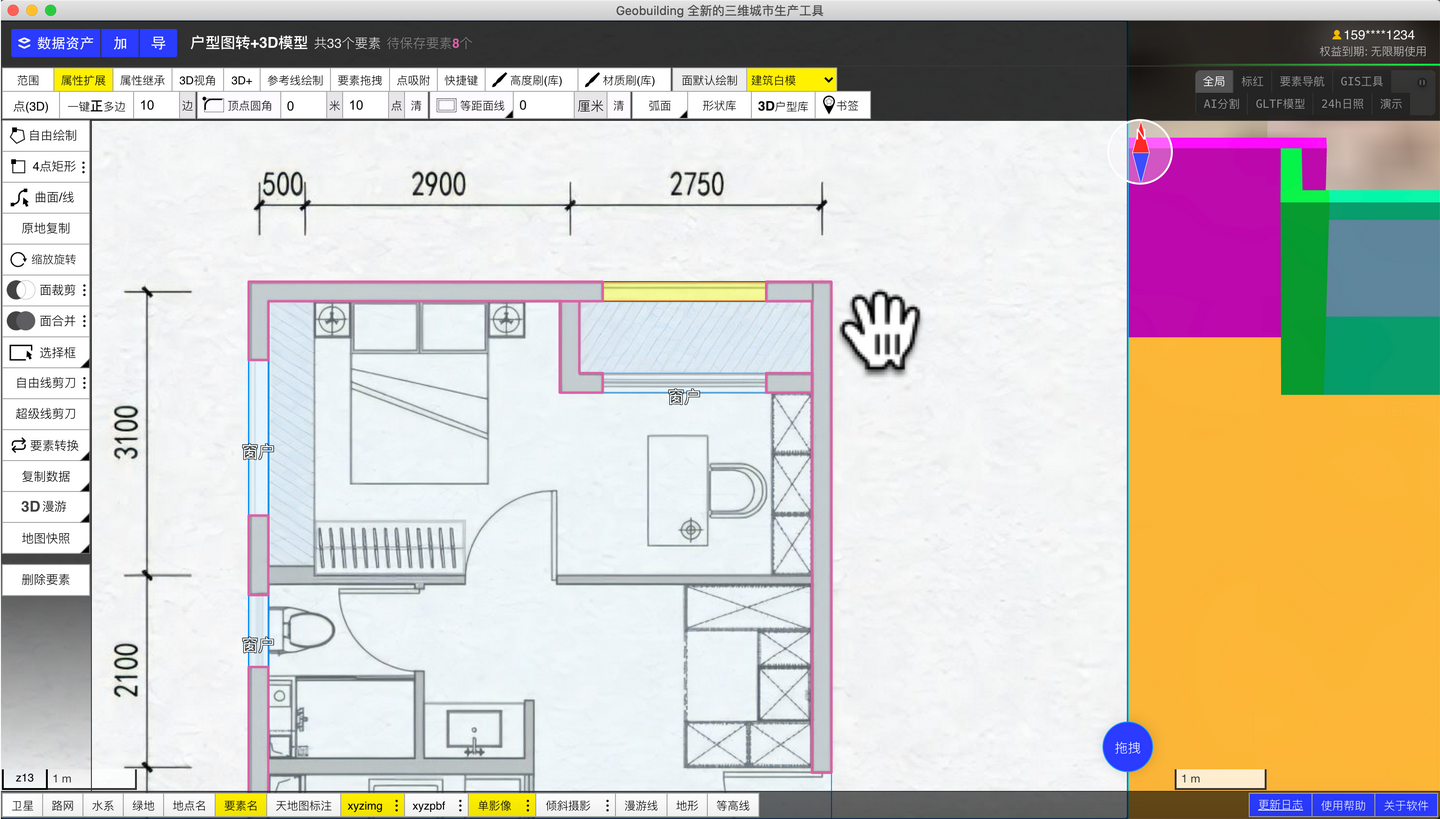

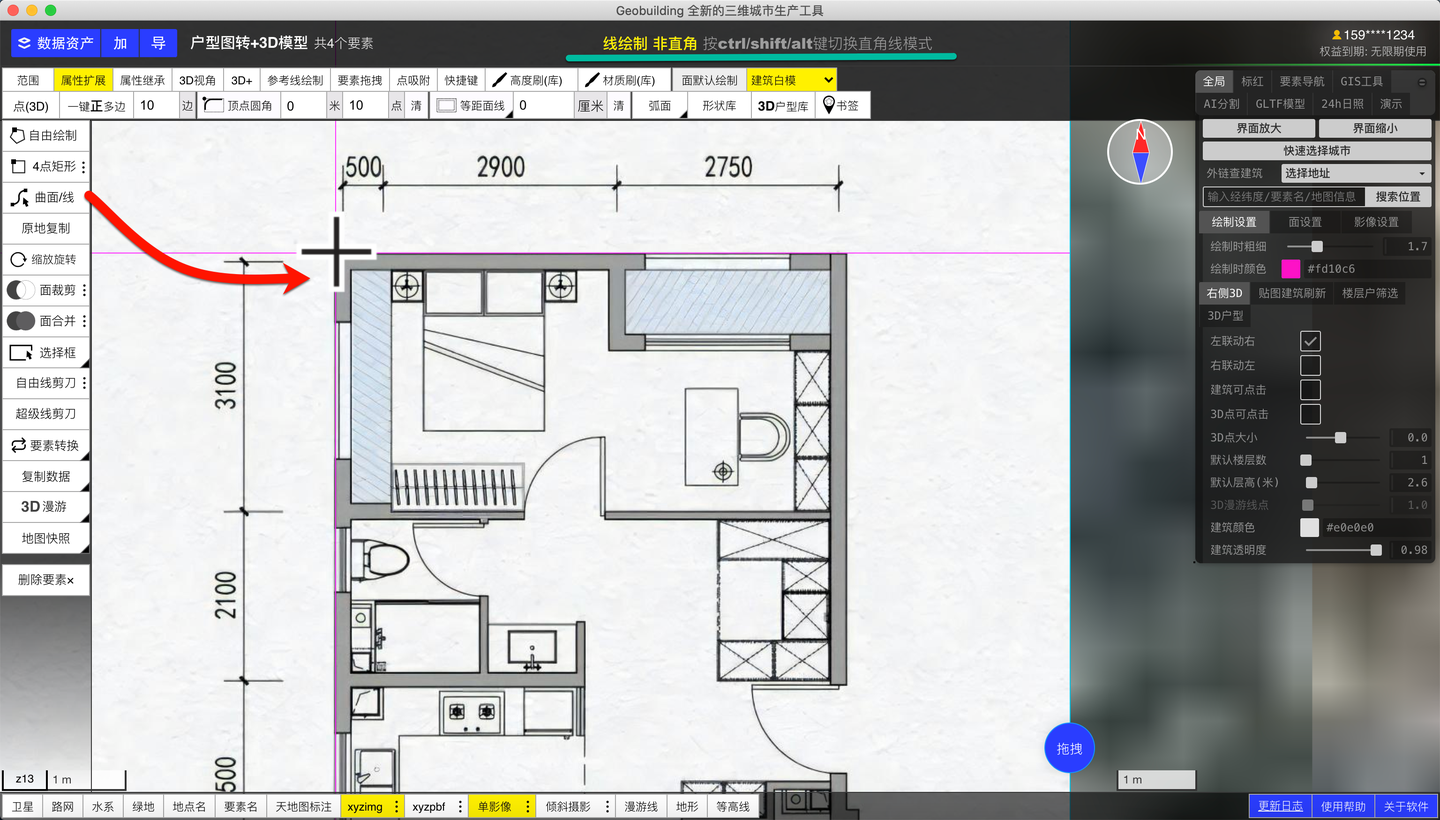

使用【曲面/线】沿着户型图外围绘制一圈。 注意绘制中 按ctrl键可 调整绘制模式是垂直模式。经常会使用到。

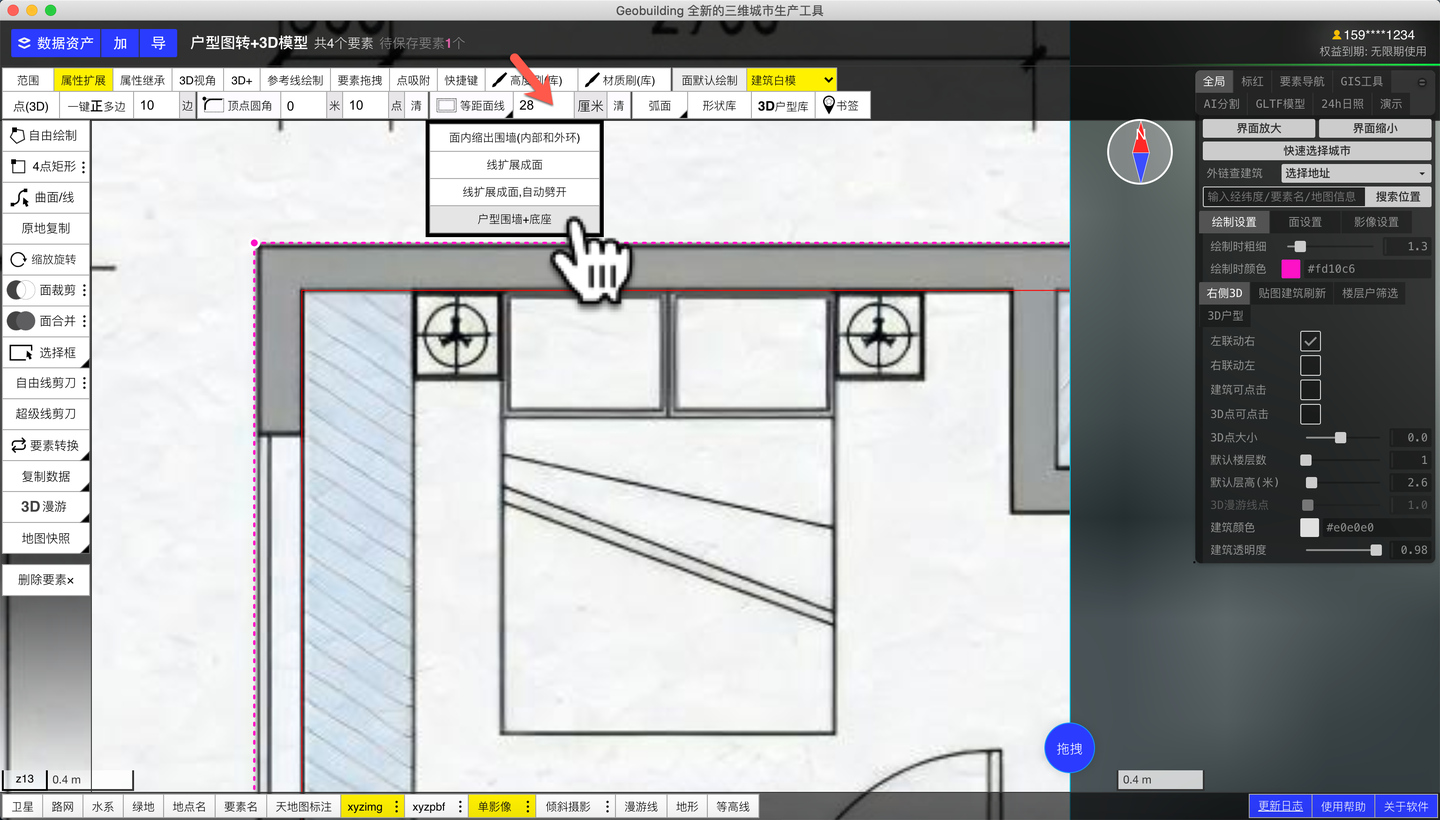

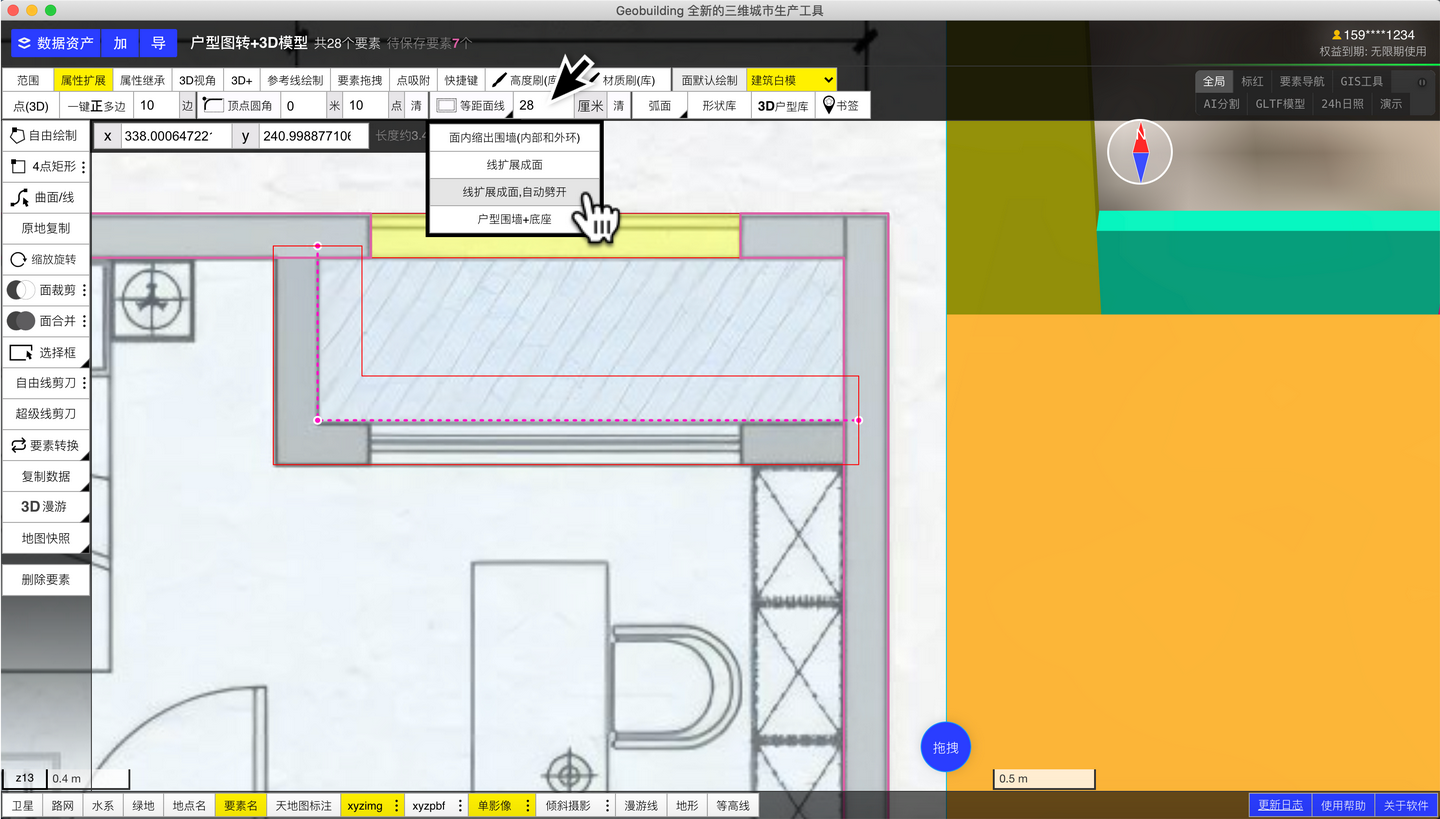

点击顶部工具【等距面线】设置线扩展宽度。点击生成围墙和户型底座。

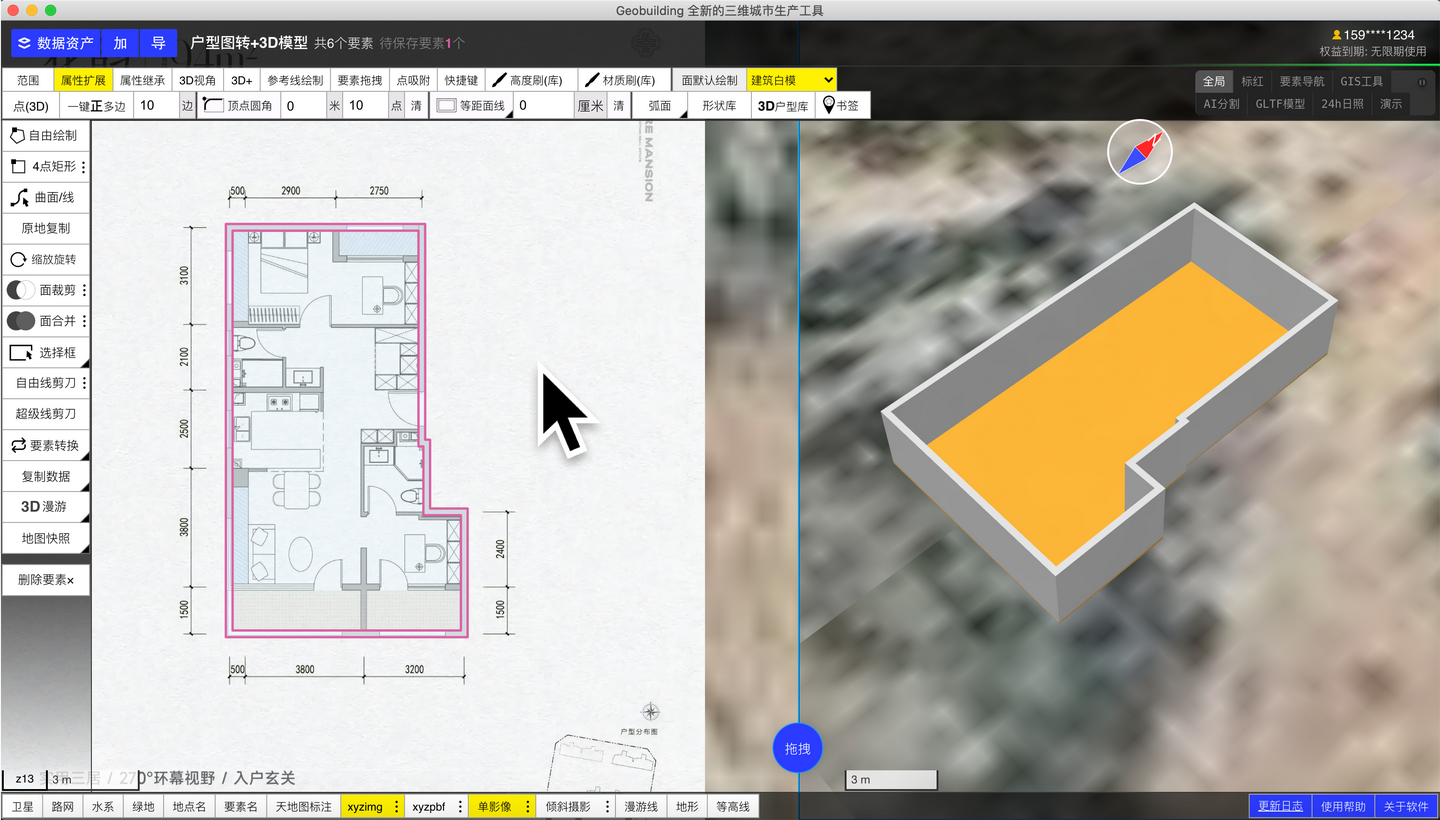

现在底座和围墙已经出来了。
2、切割立面墙,制作窗户或门🚪

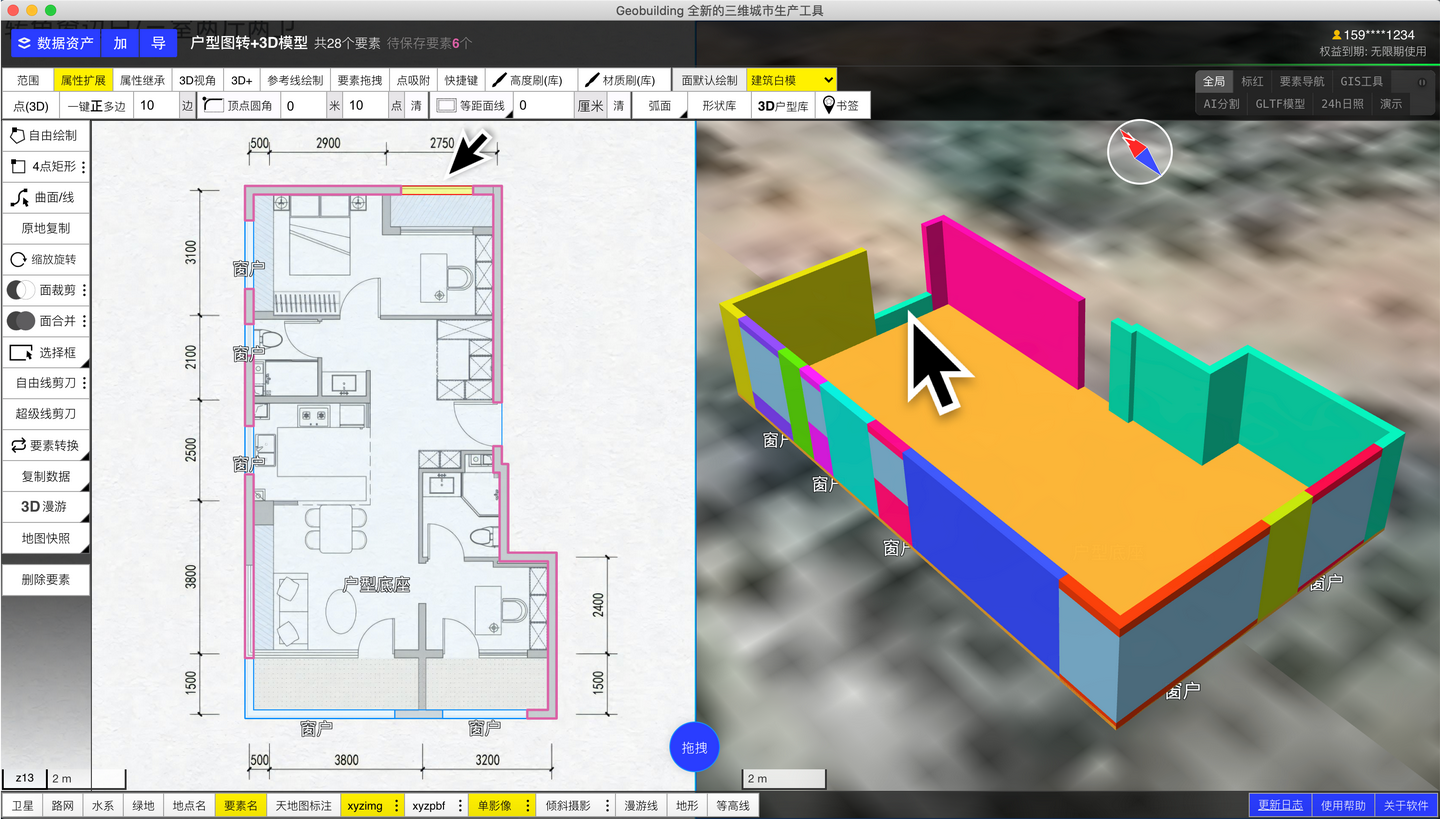

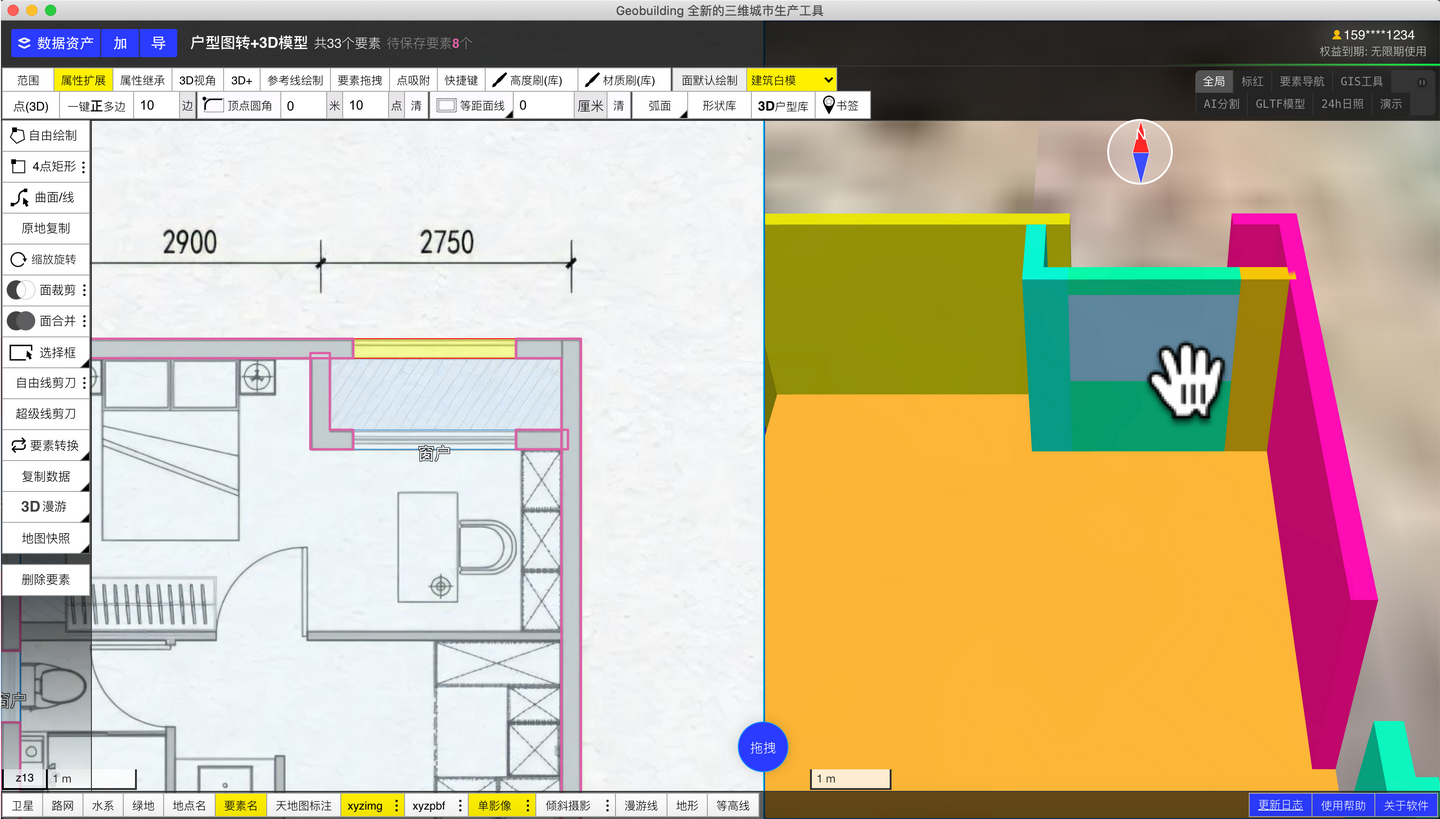

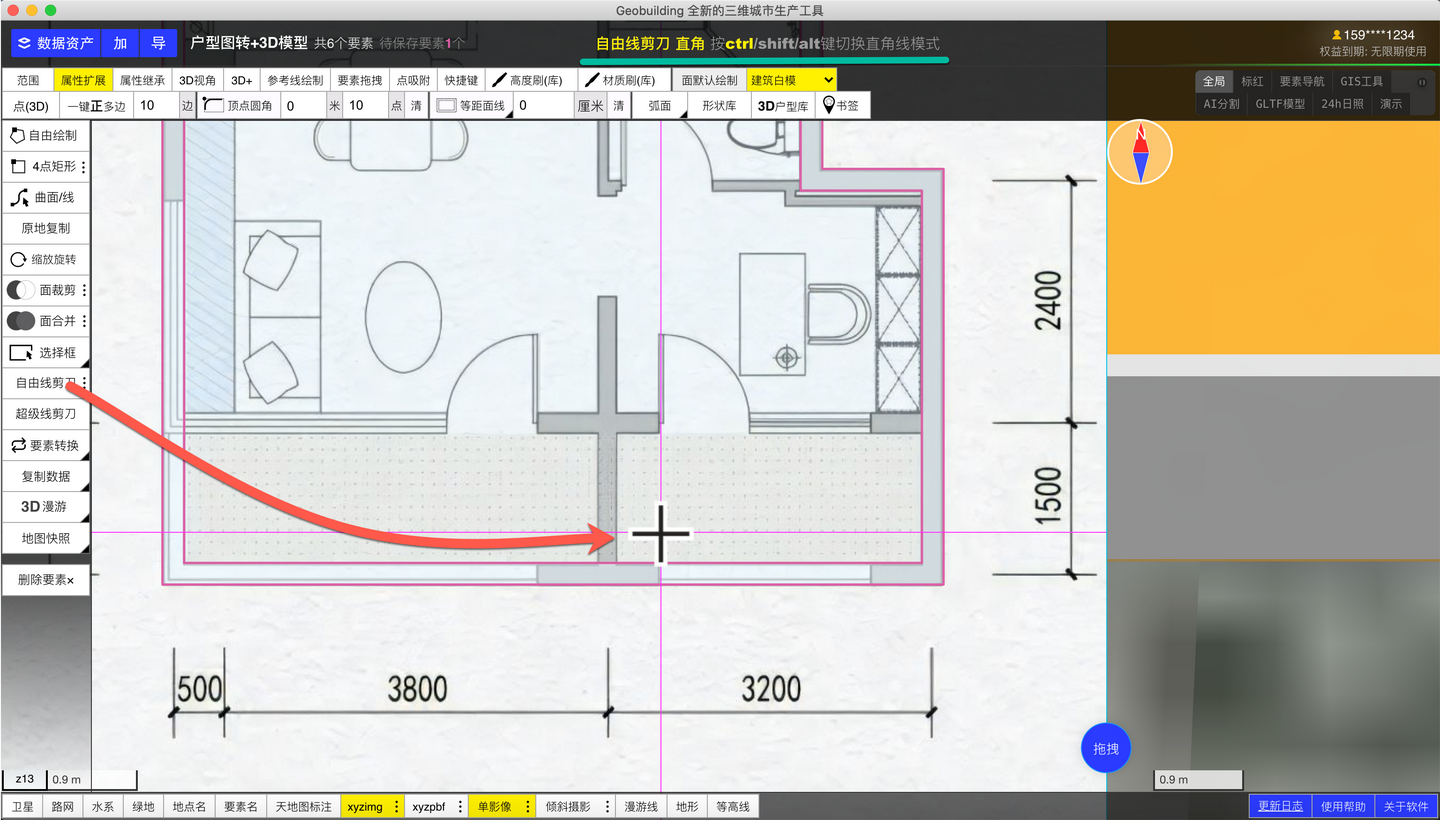

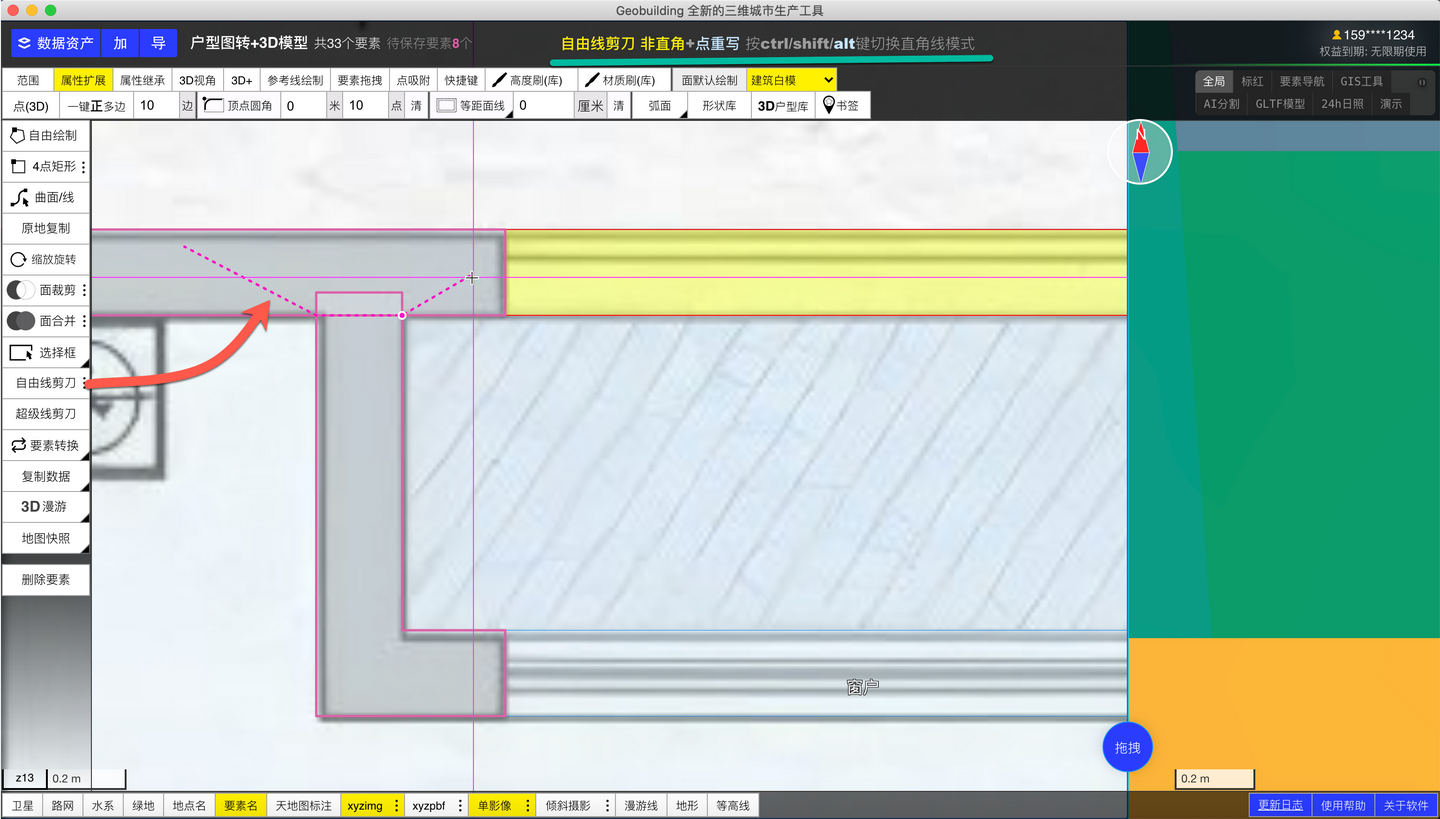

使用左侧【自由线剪刀】对外部围墙进行切割。 注意 按ctrl键可使用直角线切割,更美观。
切割了2次这位只的立面墙已经出来了。
点击切割出来的轮廓,再次点击左侧【要素转换】-【立面切割】(或开启快捷键-t键打开要素属性菜单)

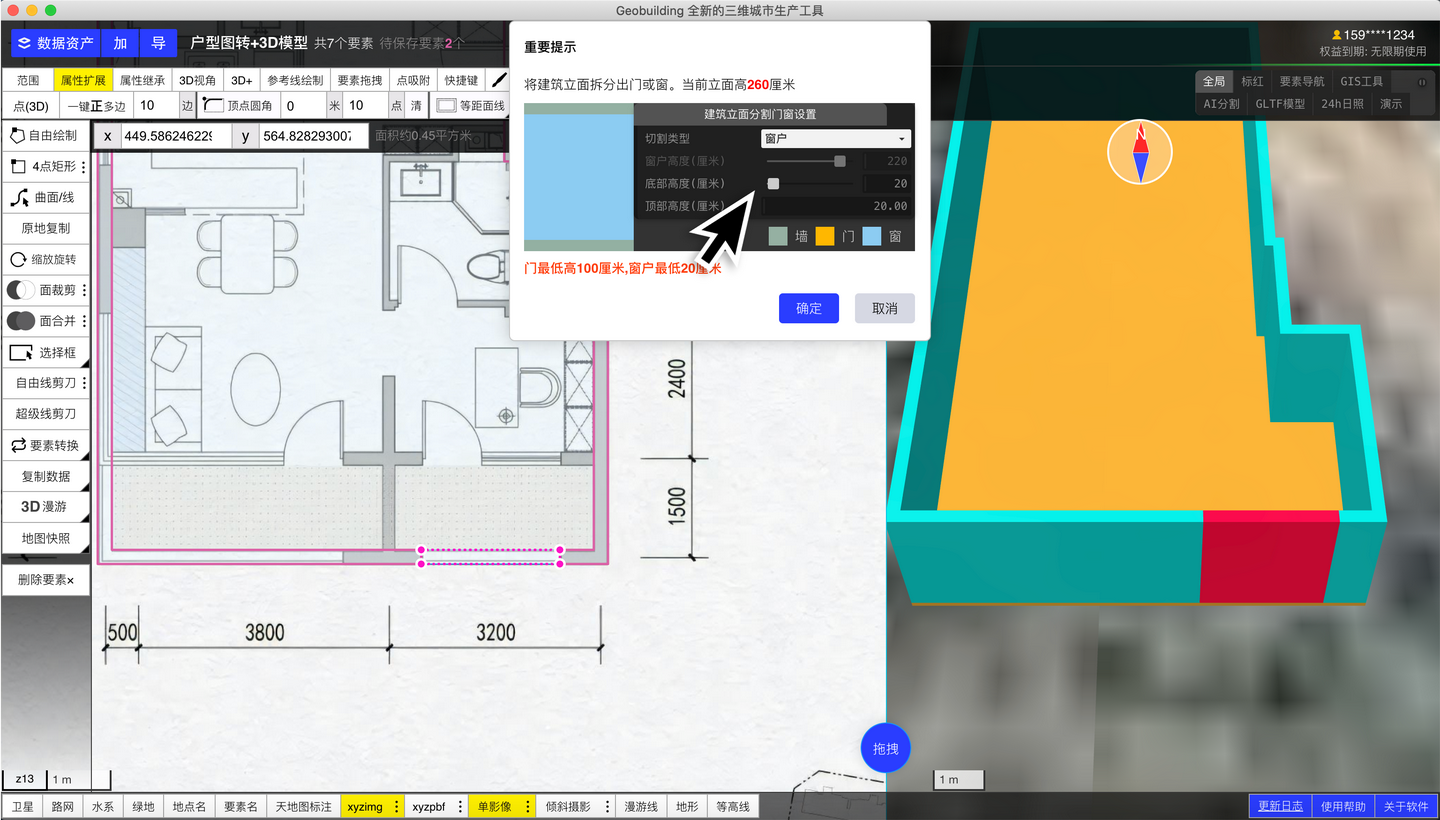

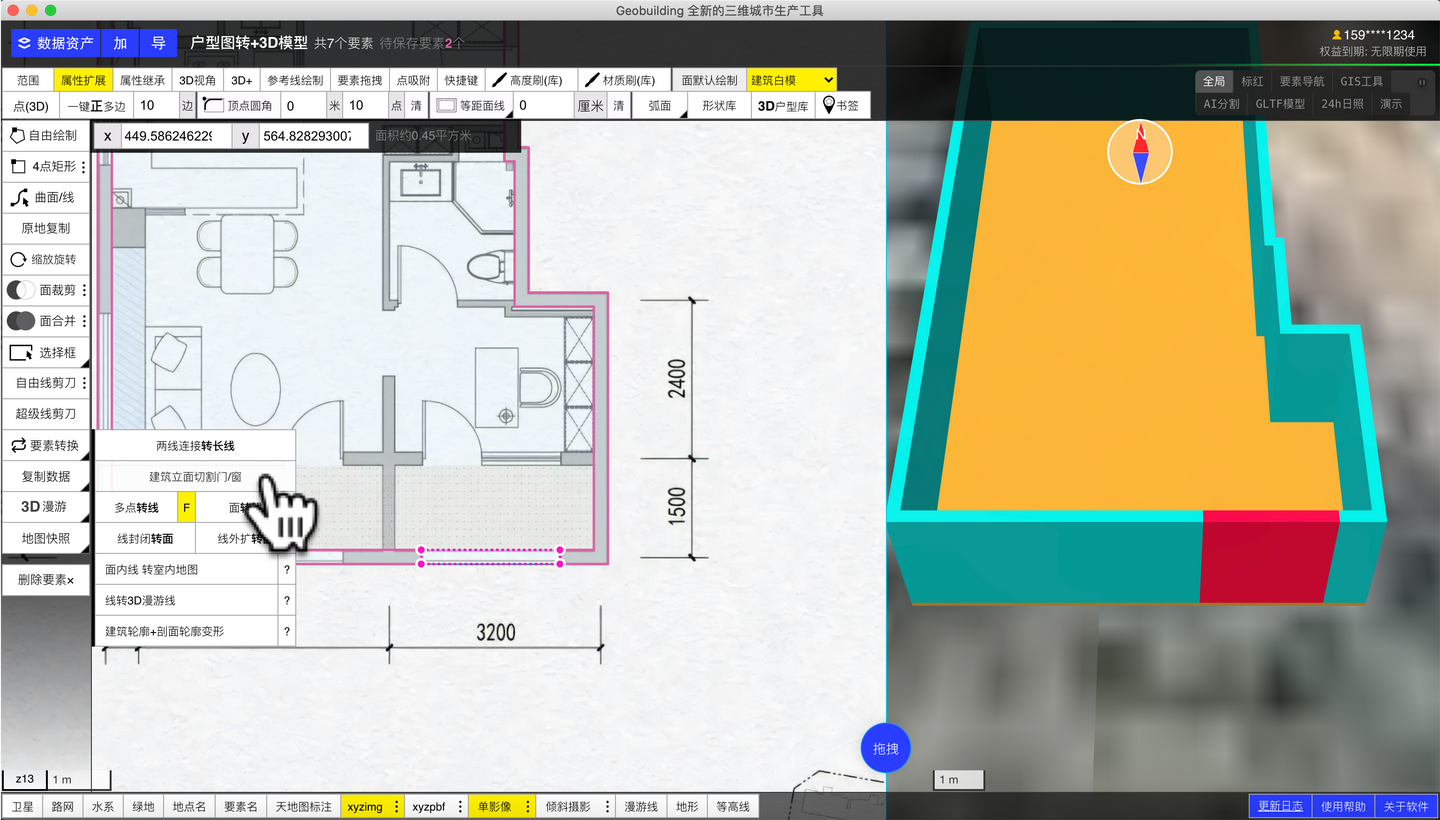

在弹出的面板中 可选择切割类型。门窗的底部高度和顶部高度。这里我们采用落地窗。底部20厘米。顶部20厘米。
点击确定后完成切割。
按照这个方法,将其他立面切割
3、绘制内部墙体

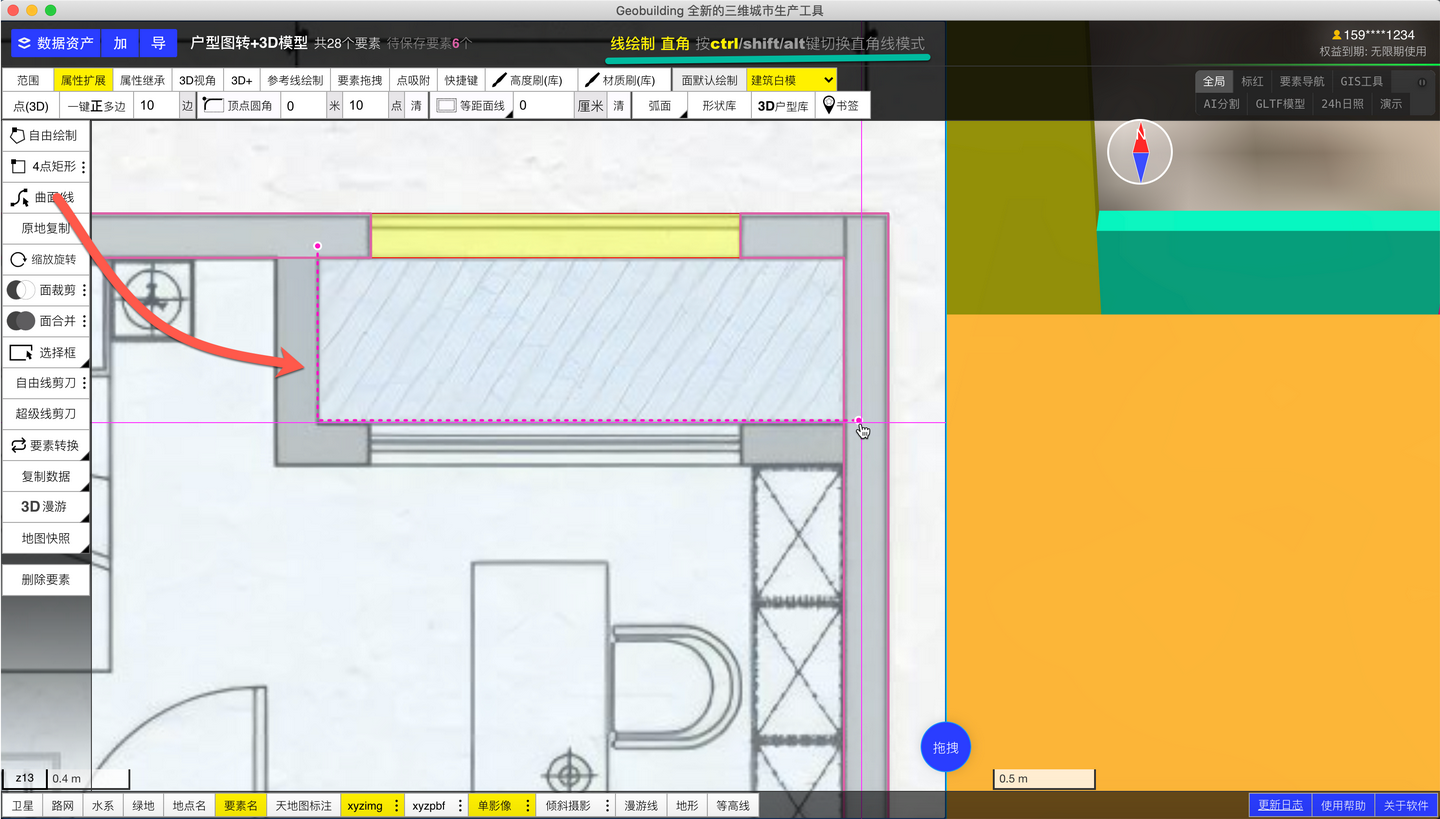

使用【曲面/线】按照内部墙体的一侧绘制线。
使用【等距面线】设置墙体厚度,自动劈开,删除不需要的

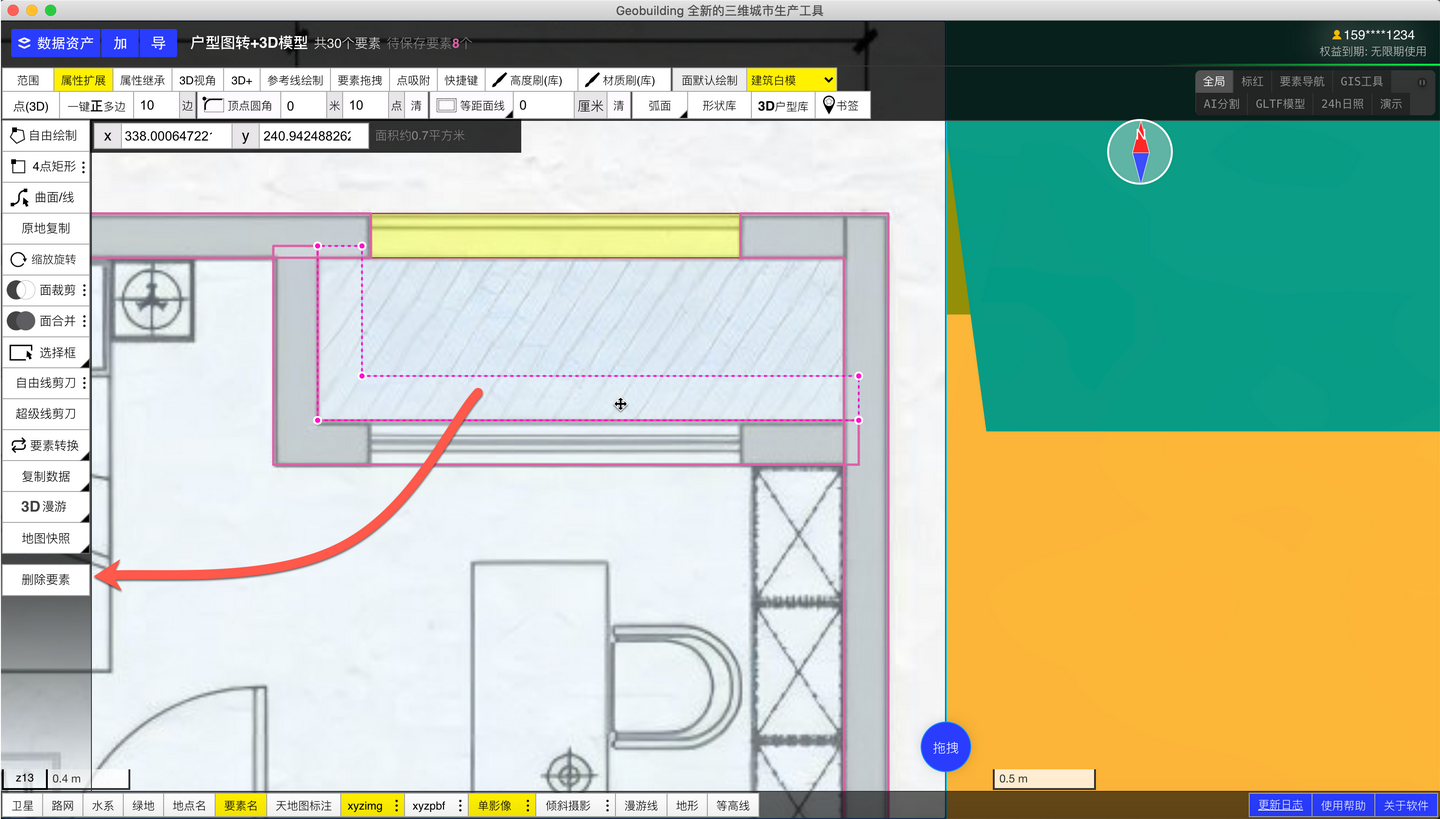

删除不需要的。
对刚才的墙体切割,将窗户部分使用【要素转换】拆分出窗户。(参考上一小节)
4、注意事项!

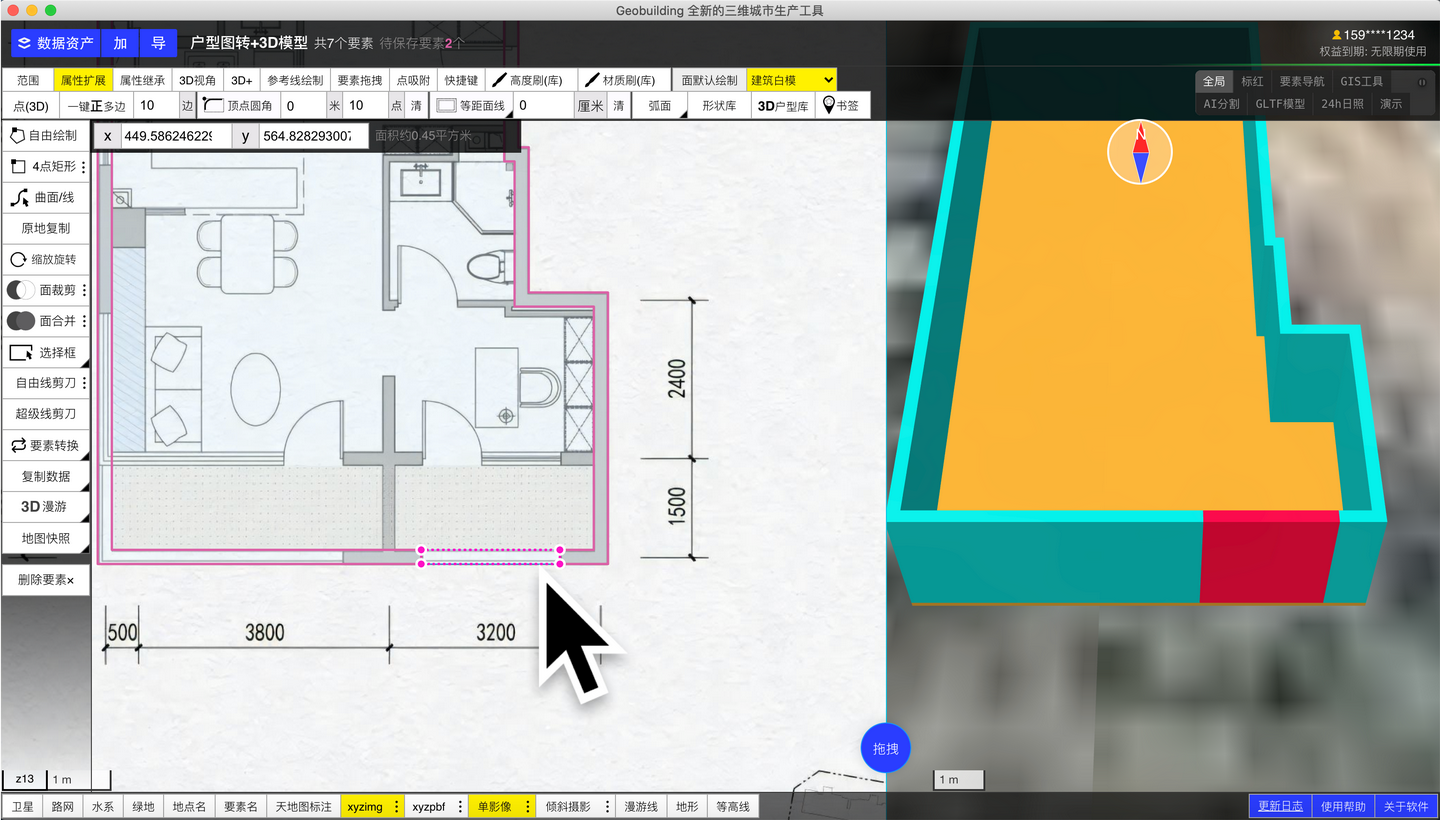

1、经常会遇到重叠的情况。可使用左侧【自由线剪刀】裁剪掉多余的轮廓。 注意 按alt键 可将绘制时的点 自动吸附到附近的点。确保切割沿着边。

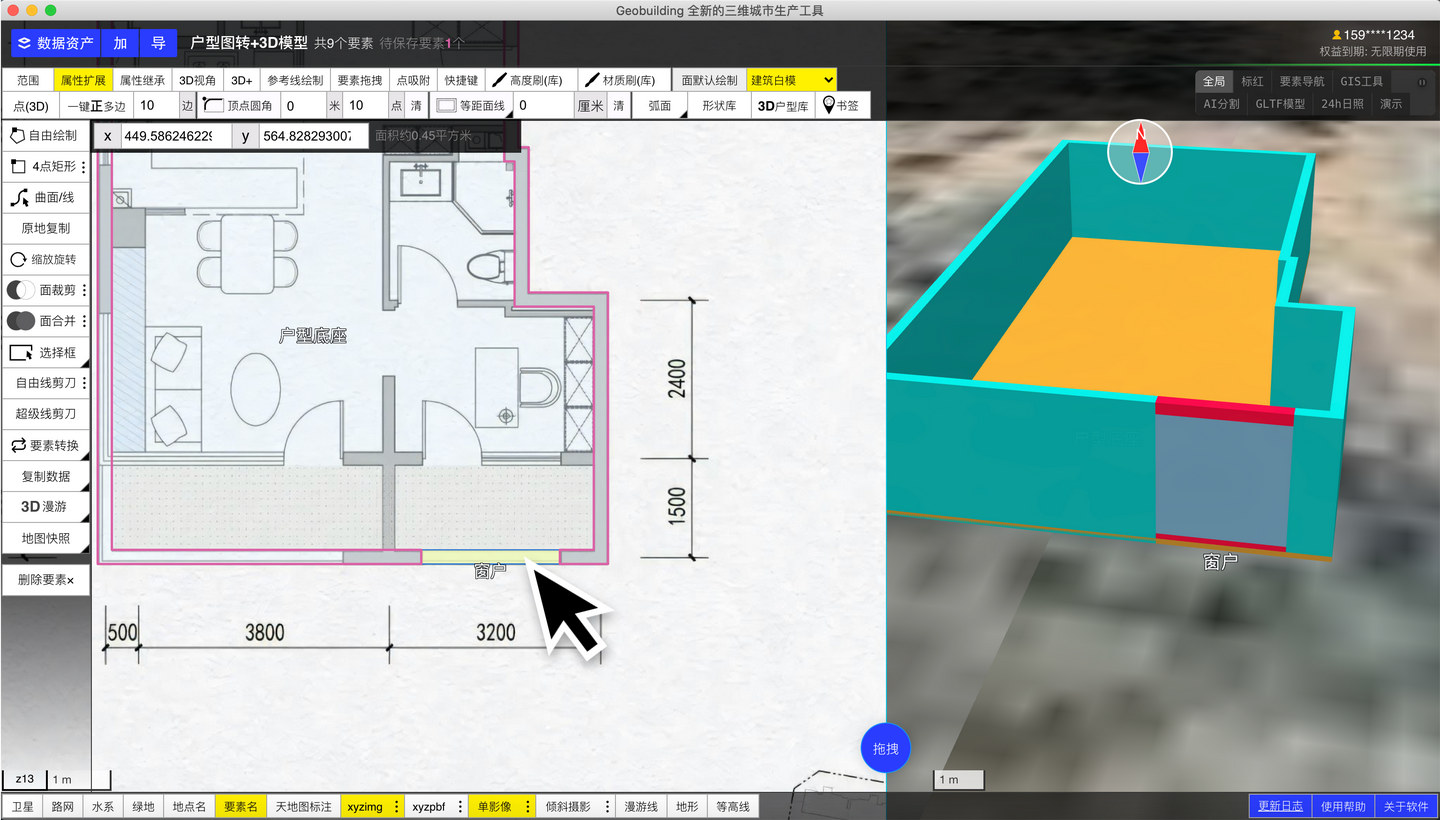

下面是已经裁剪后的。

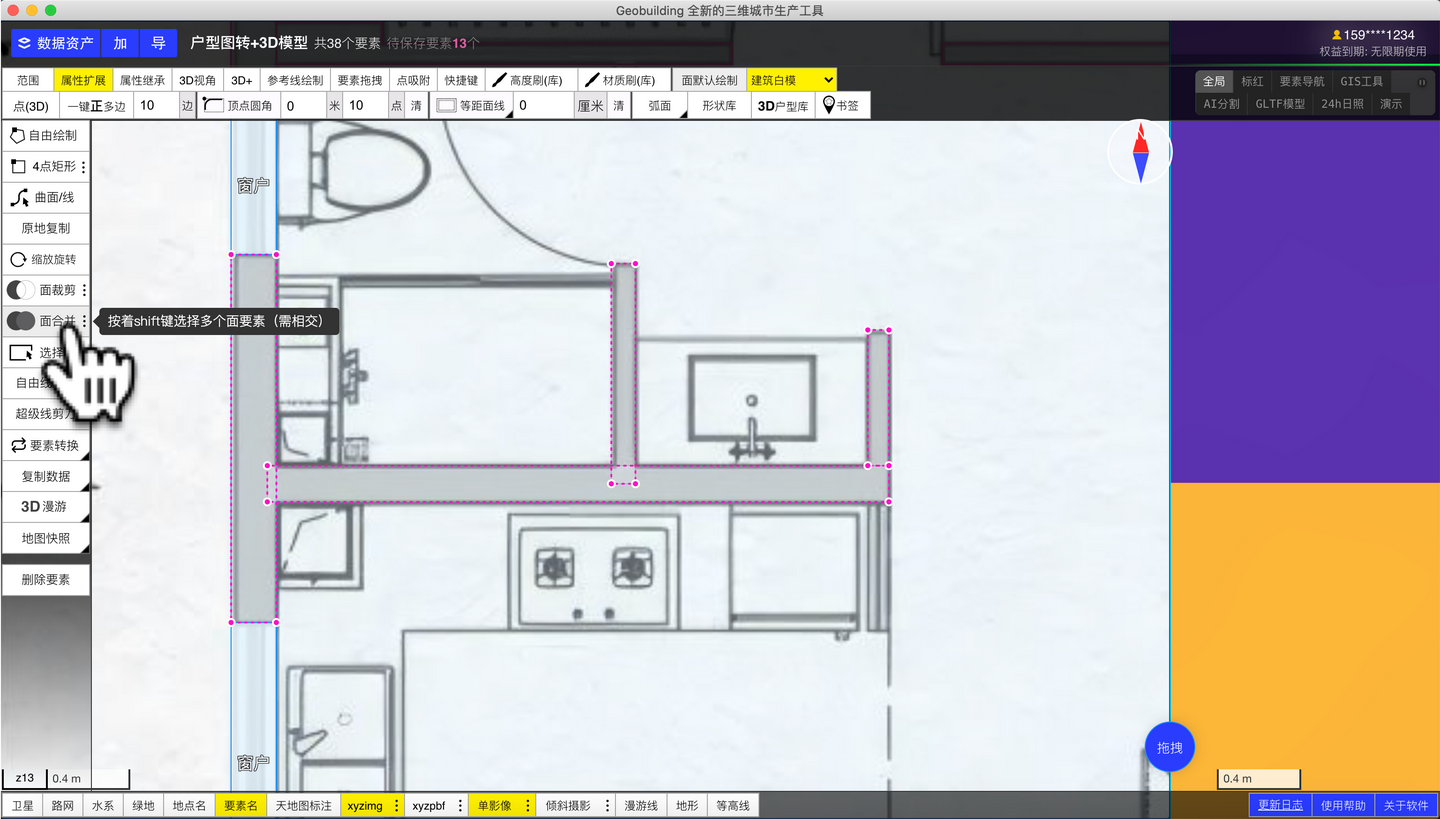

2、可对多个链接的墙体合并,不需要逐个裁剪。 按着shift点击选中多个轮廓。点击左侧【面合并】

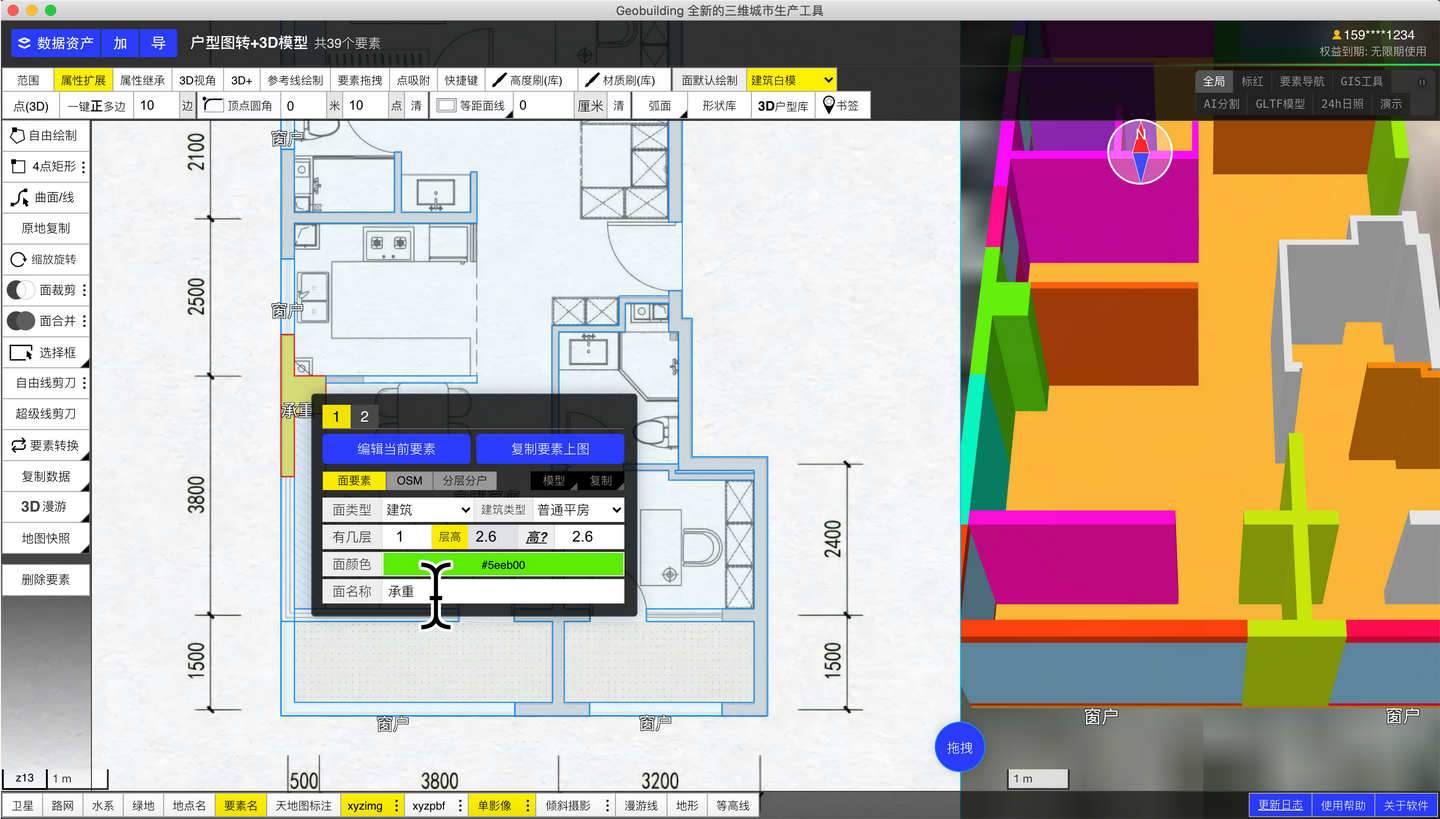

3、如果墙体是承重墙。必须要标注名称为【承重】在最红导出gltf模型时很重要
四、将GIS数据转换成gltf模型

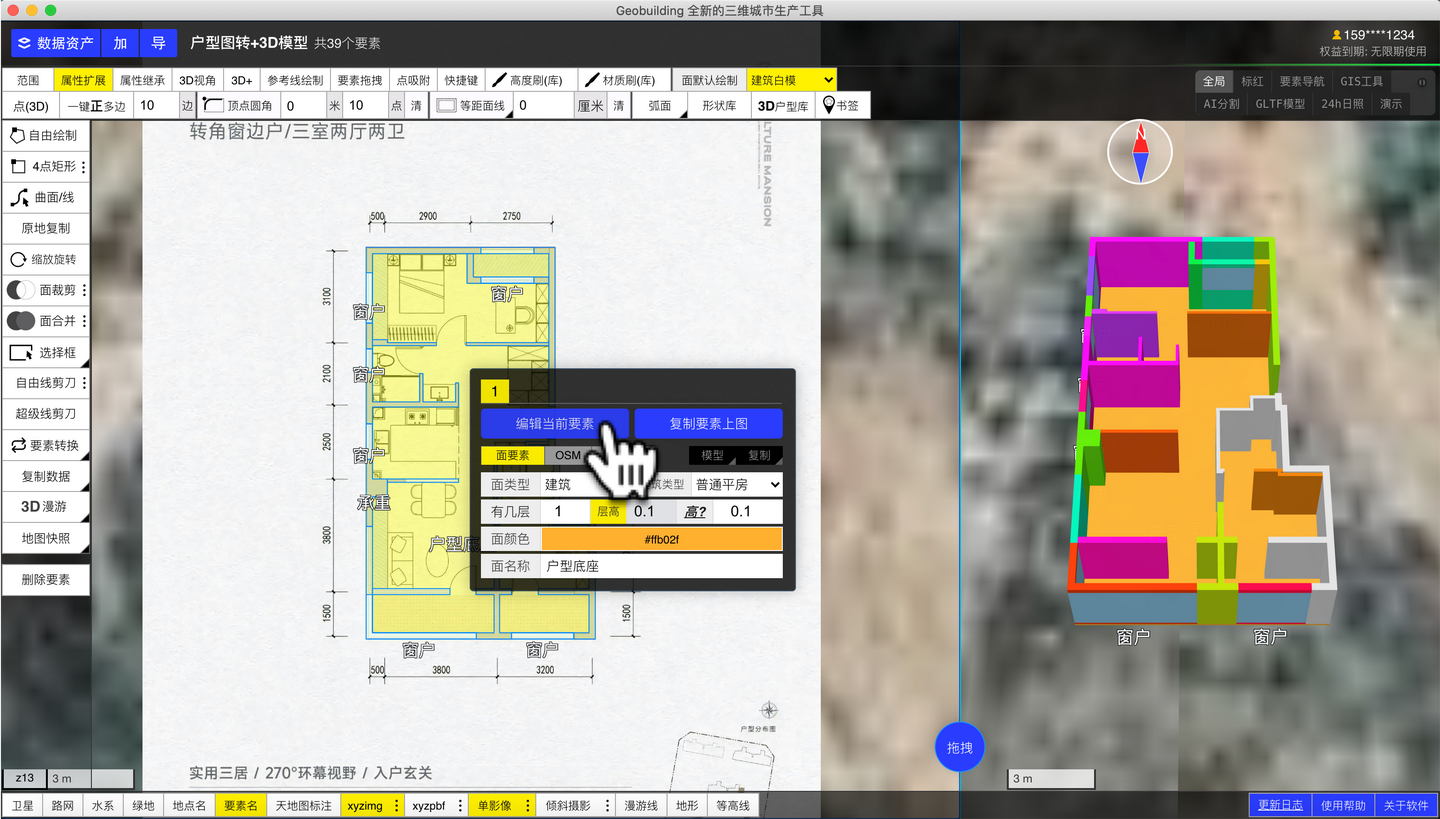

选择一个名称为【户型底座】的轮廓。(右键编辑轮廓)

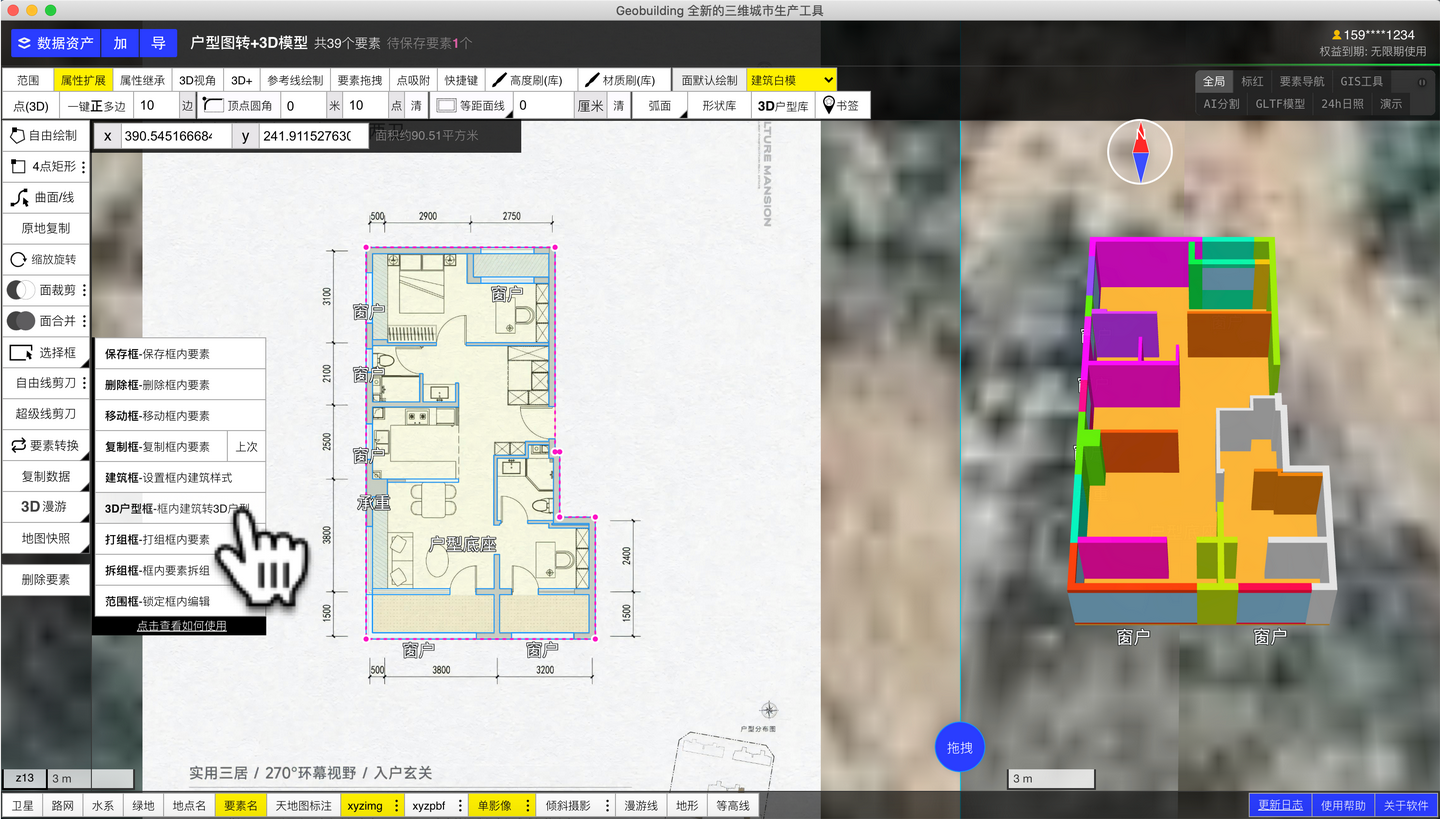

点击左侧【选择框】-3d户型

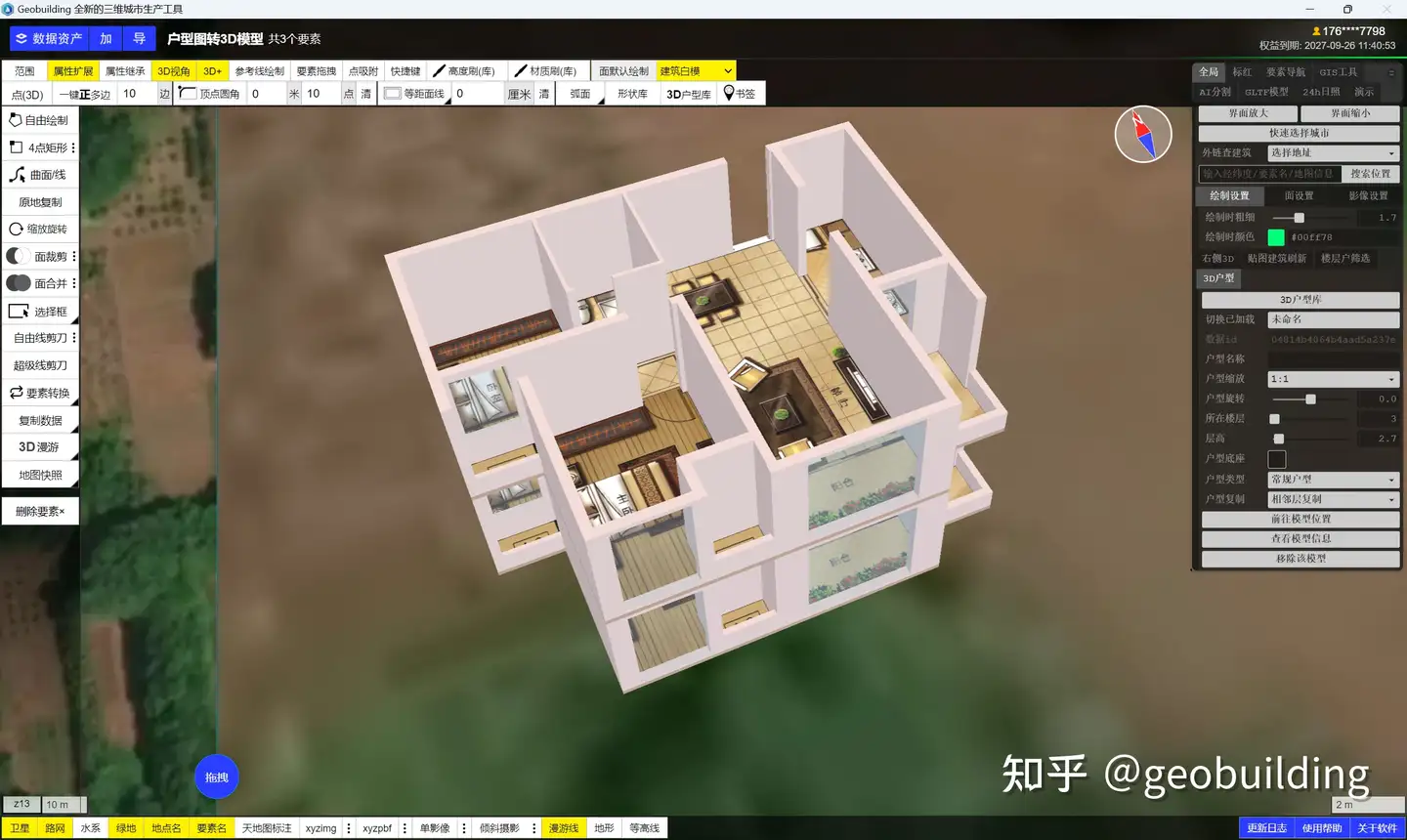

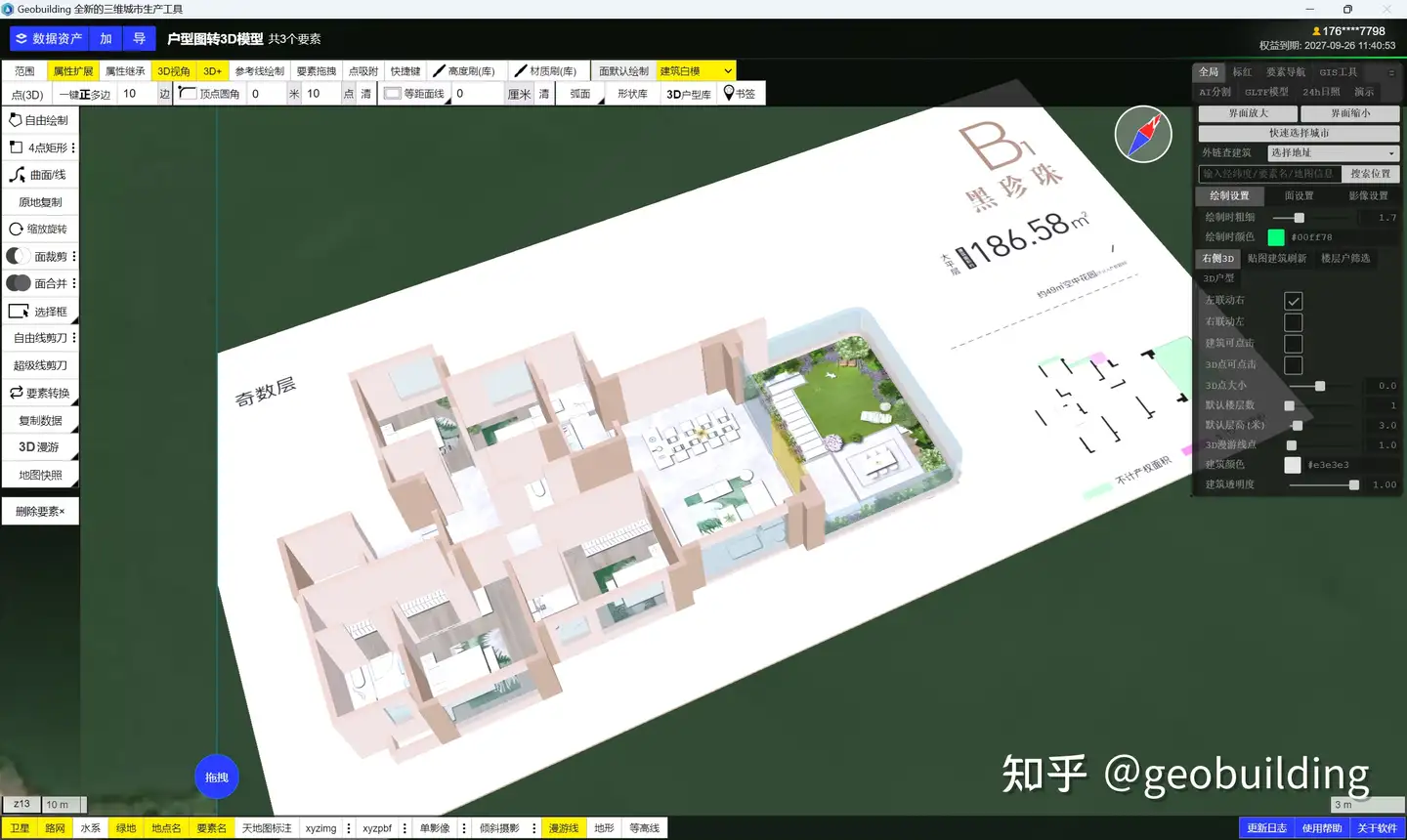

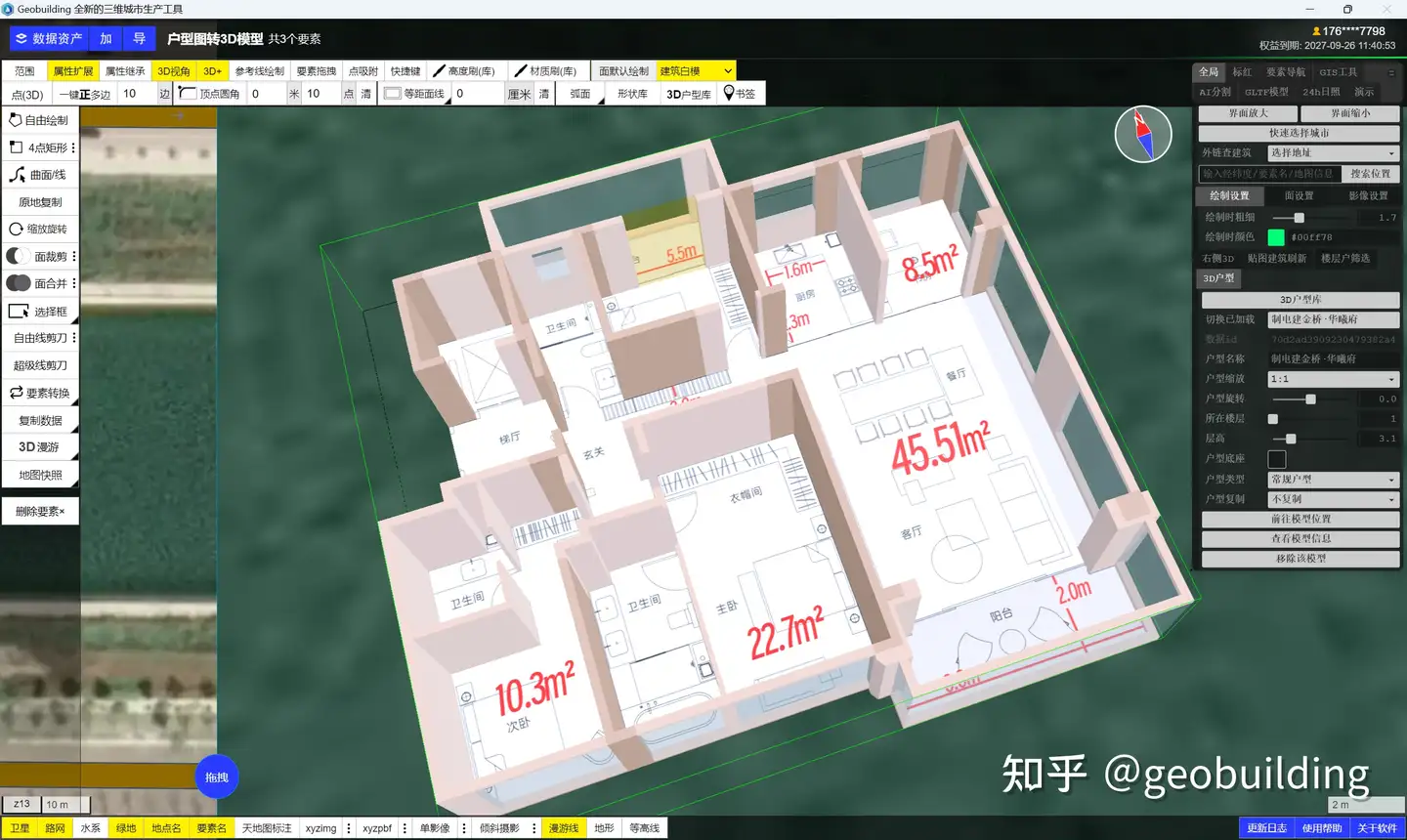

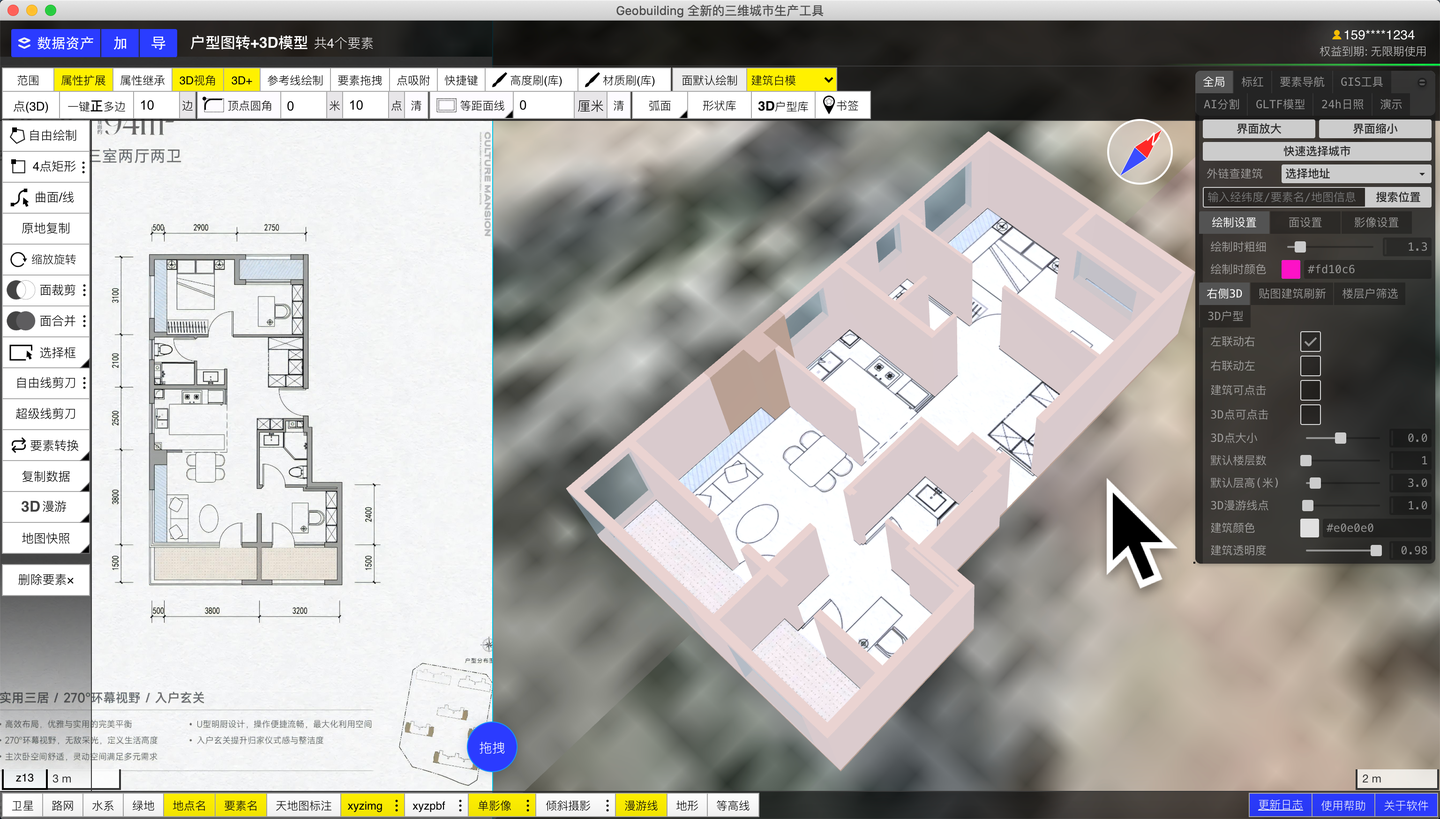

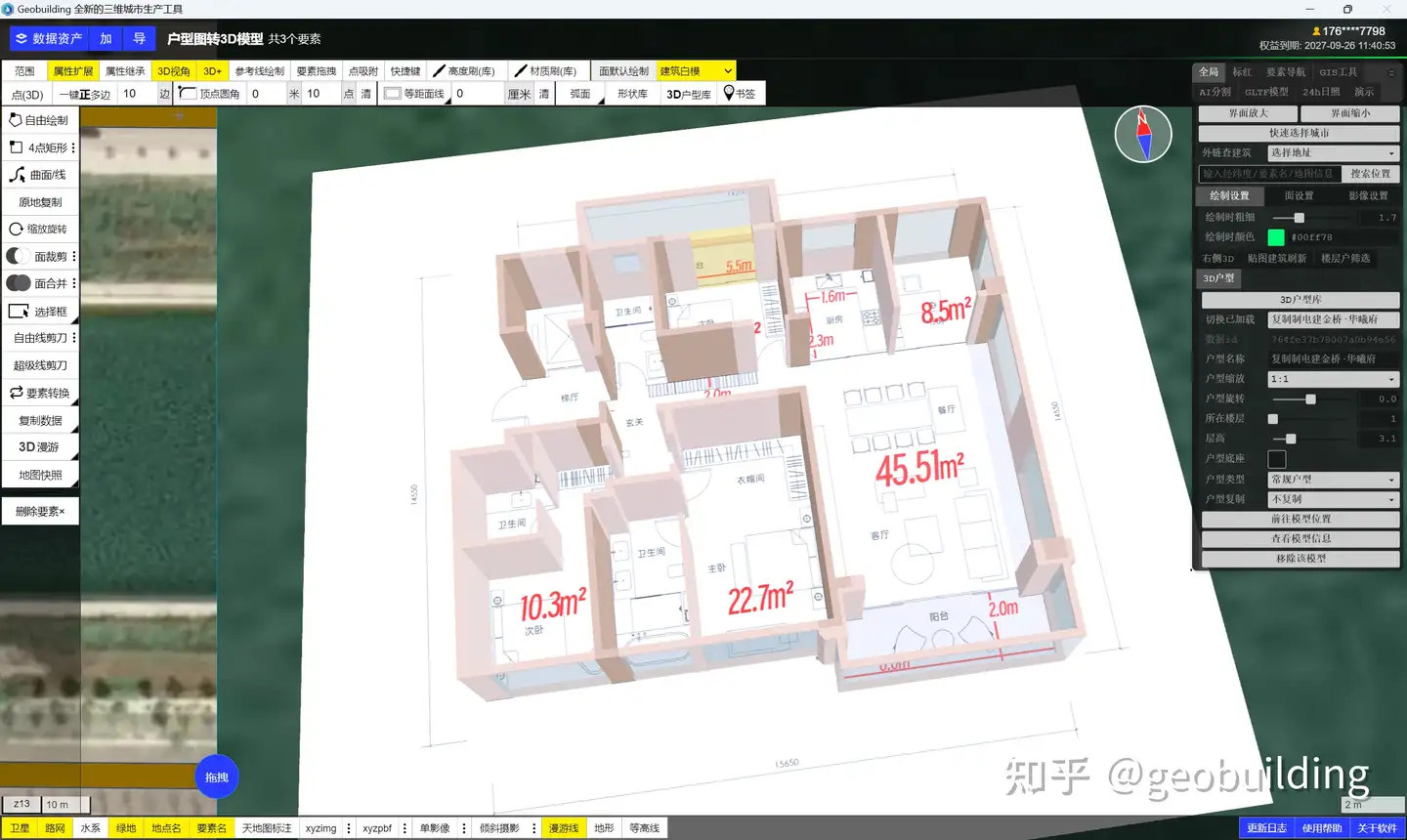

得到了三维模型。模型包含了窗户 墙体 户型图作为底座。承重墙颜色和其他不一样。

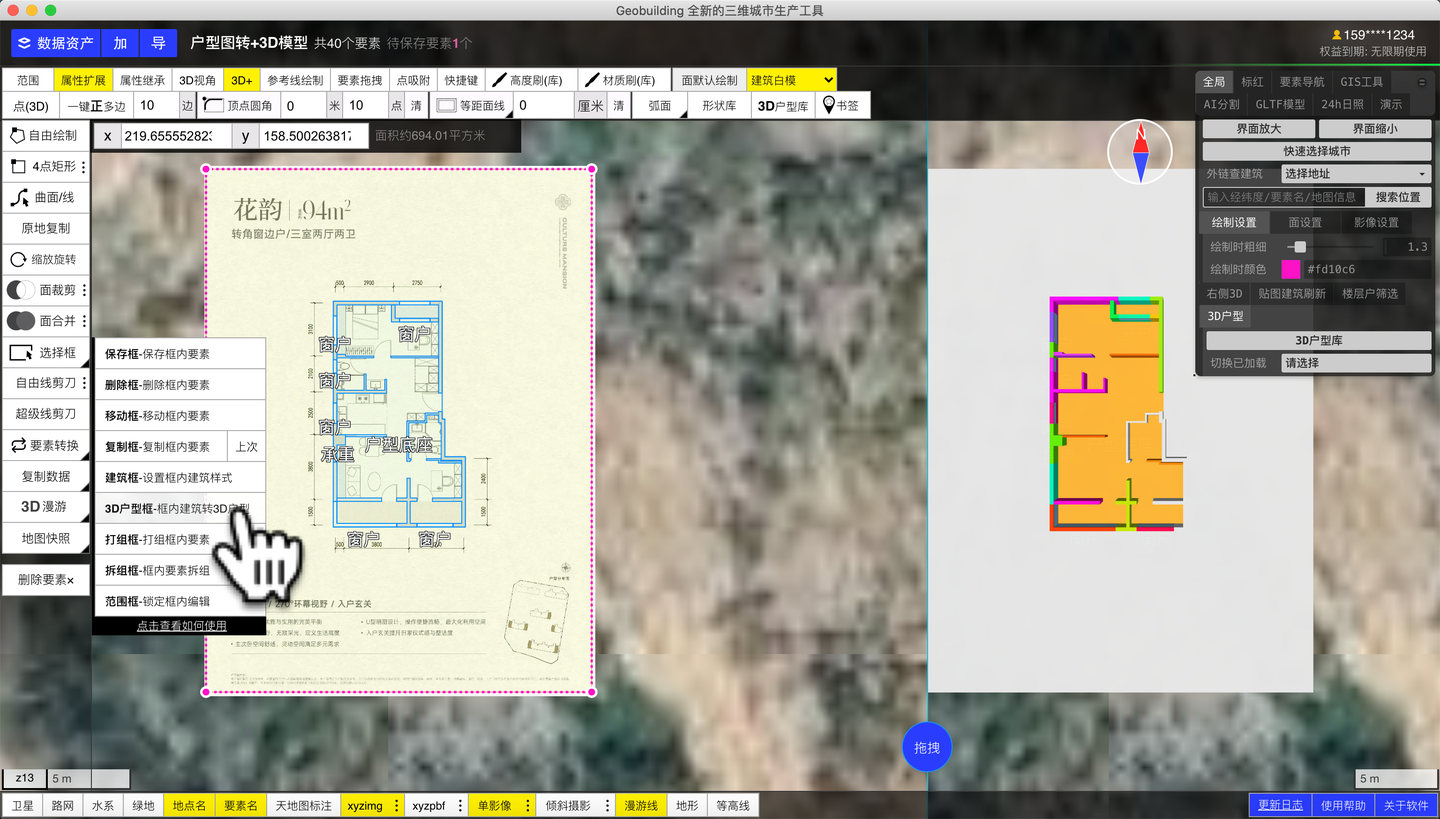

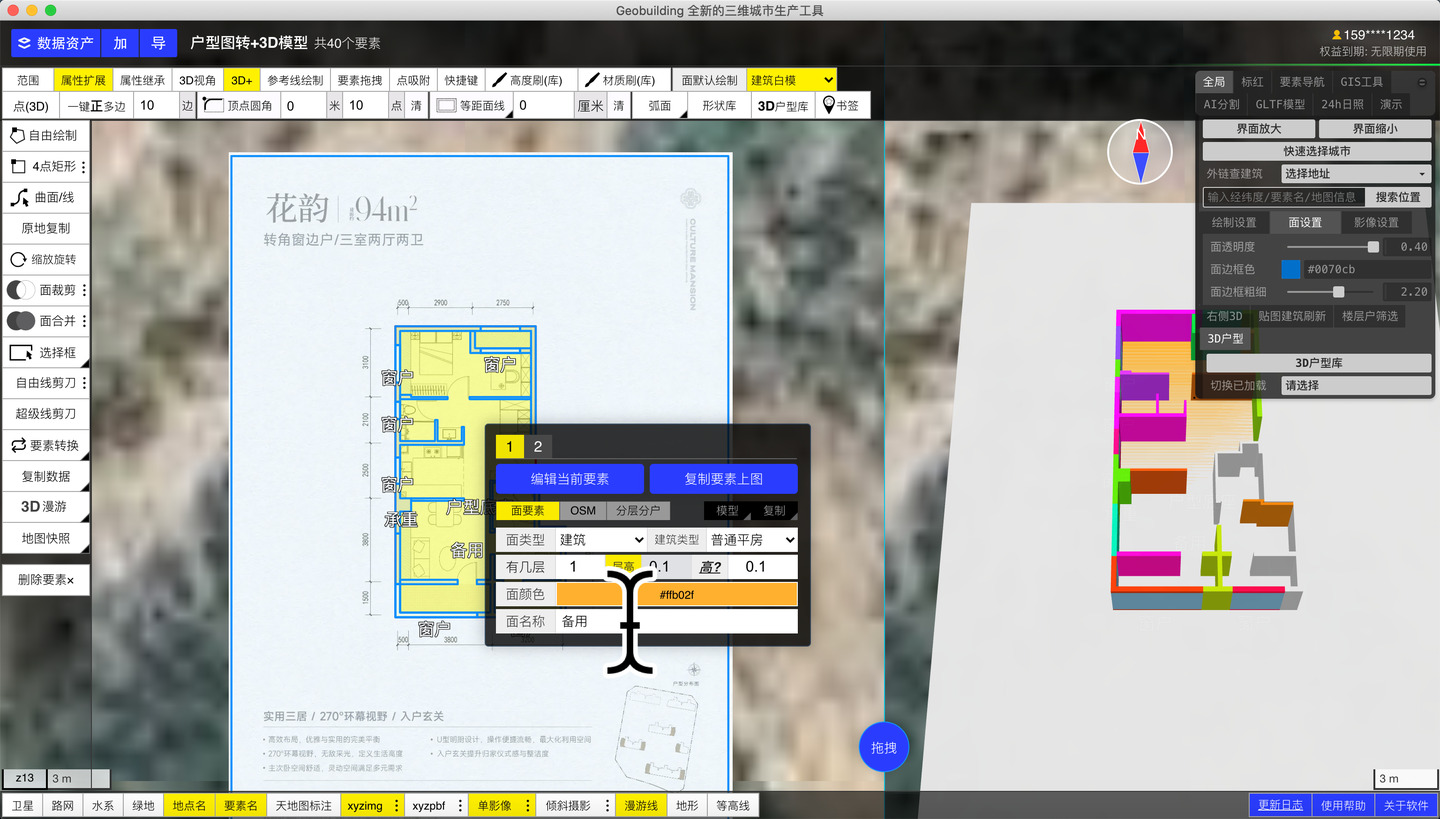

如果你希望模型底部是整个户型图。将原来户型底座轮廓,设置名称为【备用】或直接删除。 绘制一个更大的轮廓,手动设置名称为【户型底座】
五、导出为gltf模型或stl模型

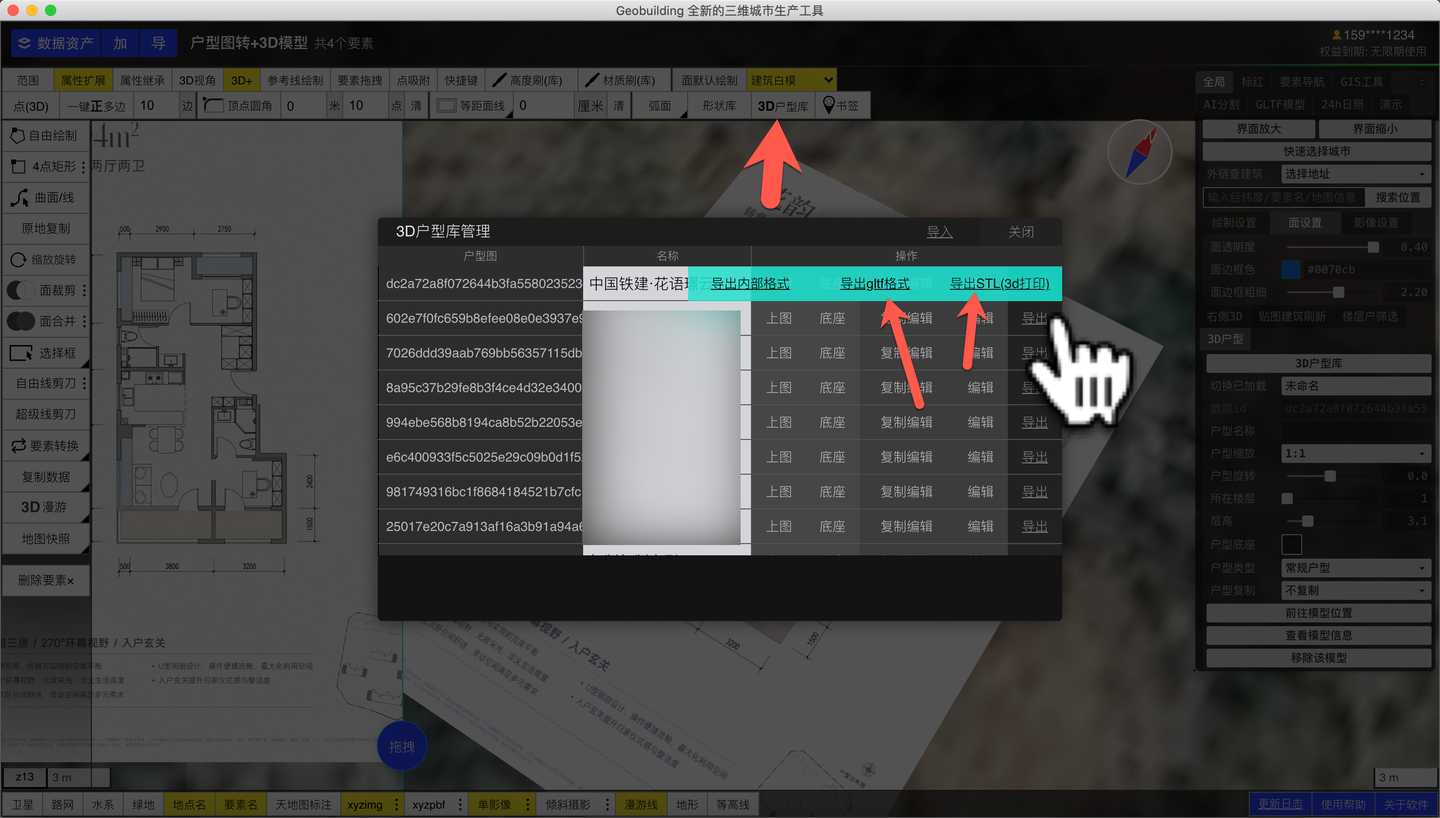

点击头部按钮【3d户型库】,打开户型库面板
已将户型模型上传到了网络地址。可直接打开查看

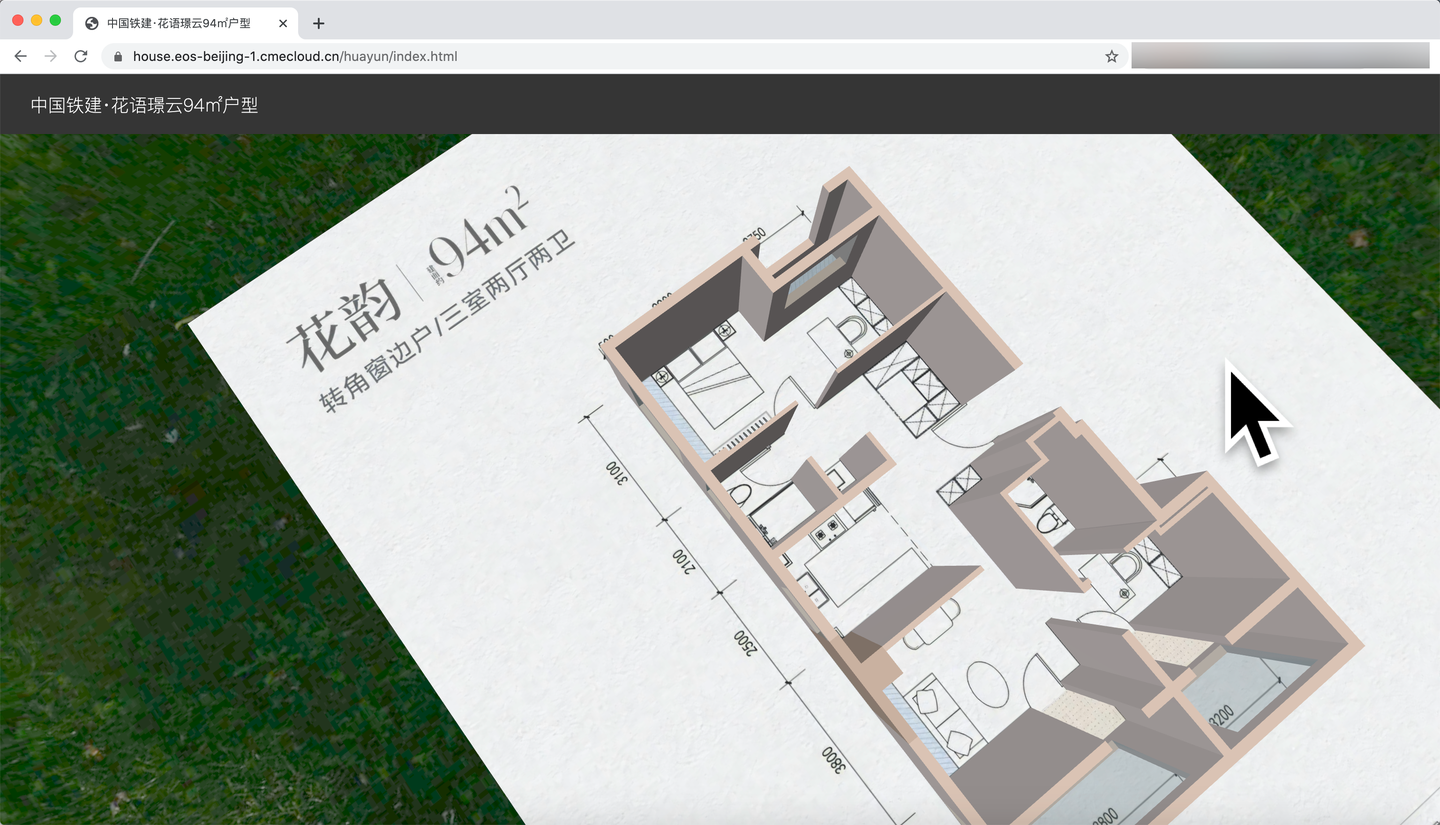

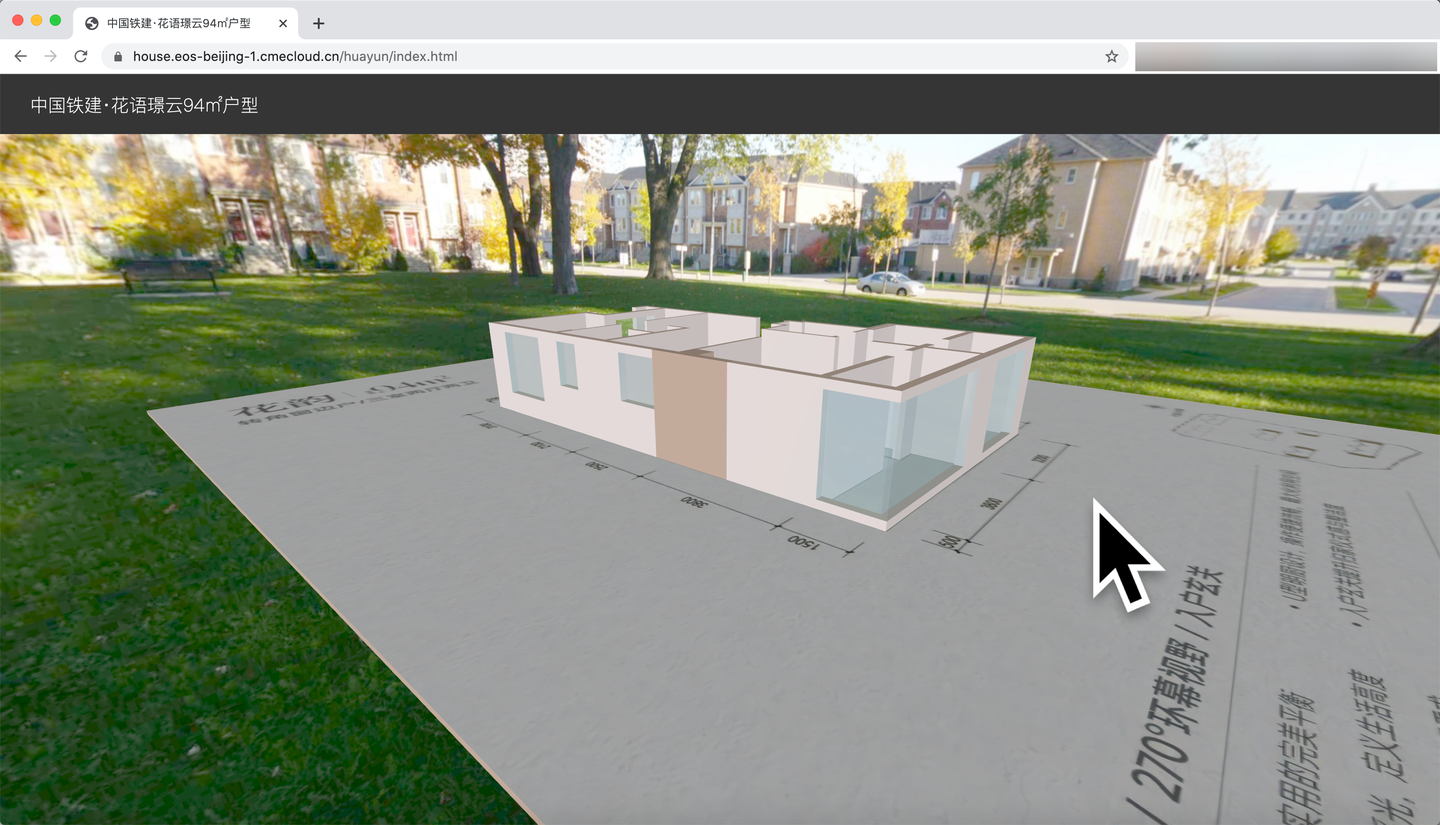

中国铁建·花语璟云94㎡户型 http://house.eos-beijing-1.cmecloud.cn/huayun/index.html
六、来吧展示 ShowOff

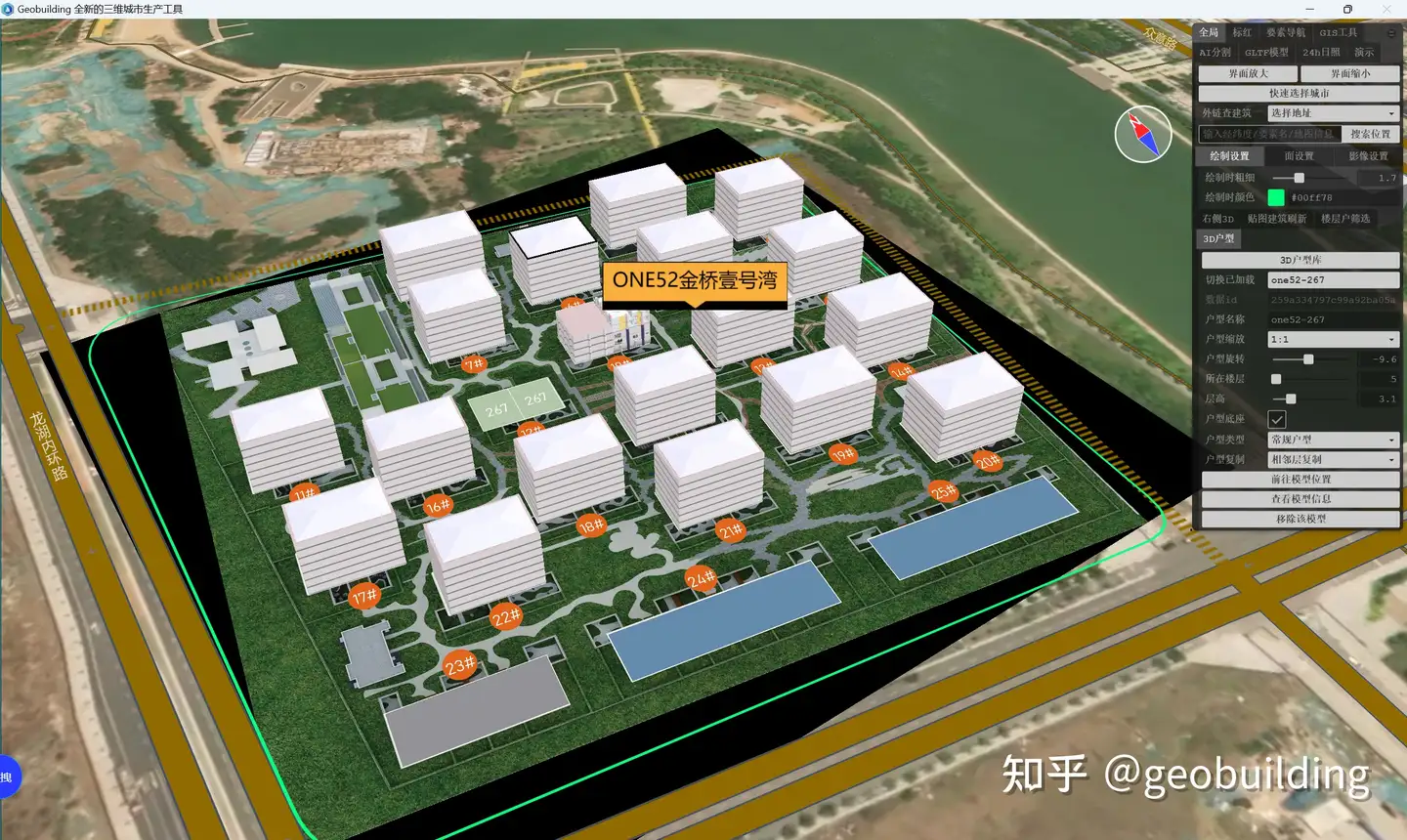

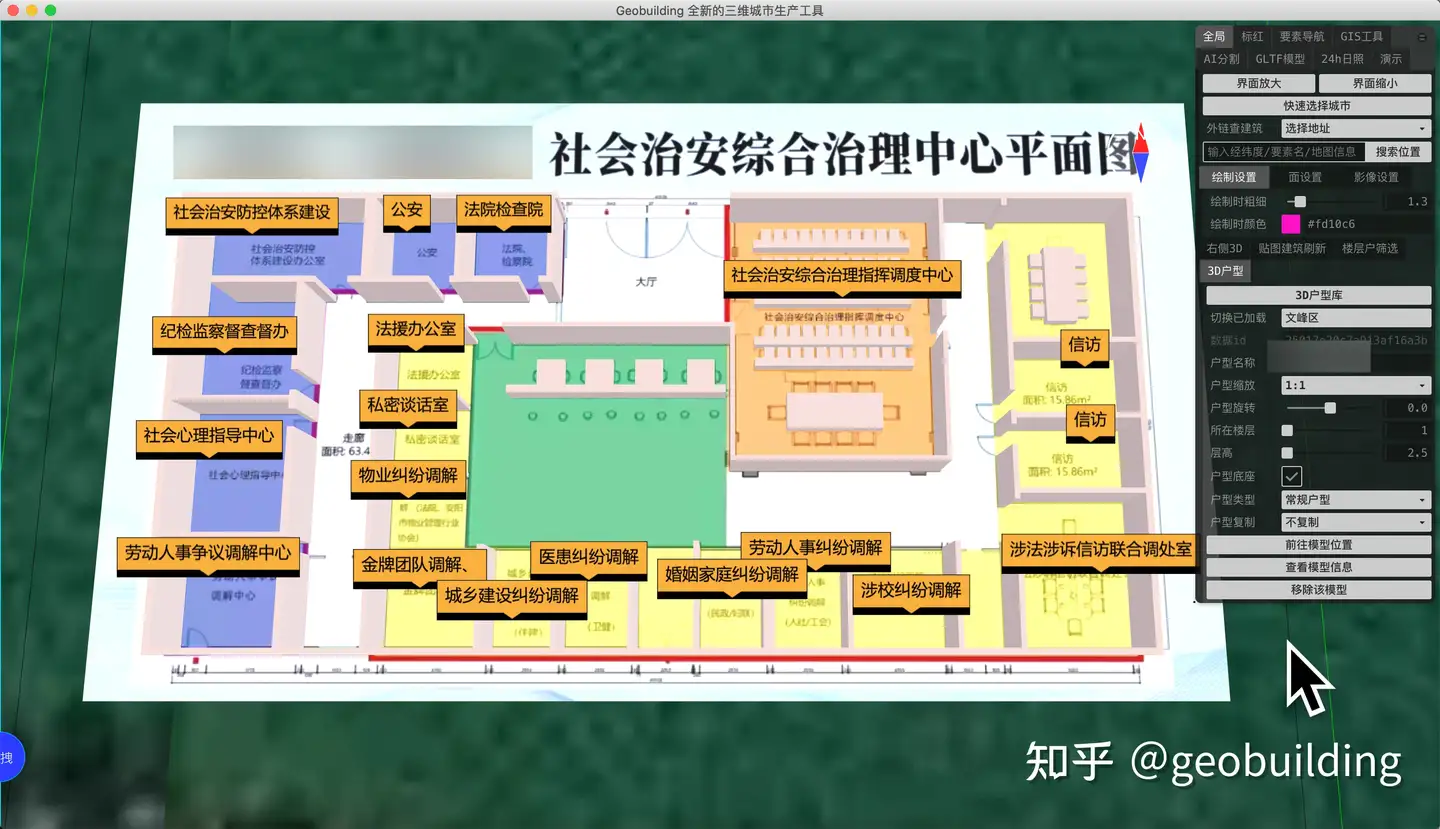

目前该功能已应用于知名房企,房产经纪,个体、内部政务项目等场景
七、 One More Things 户型室内采光查看

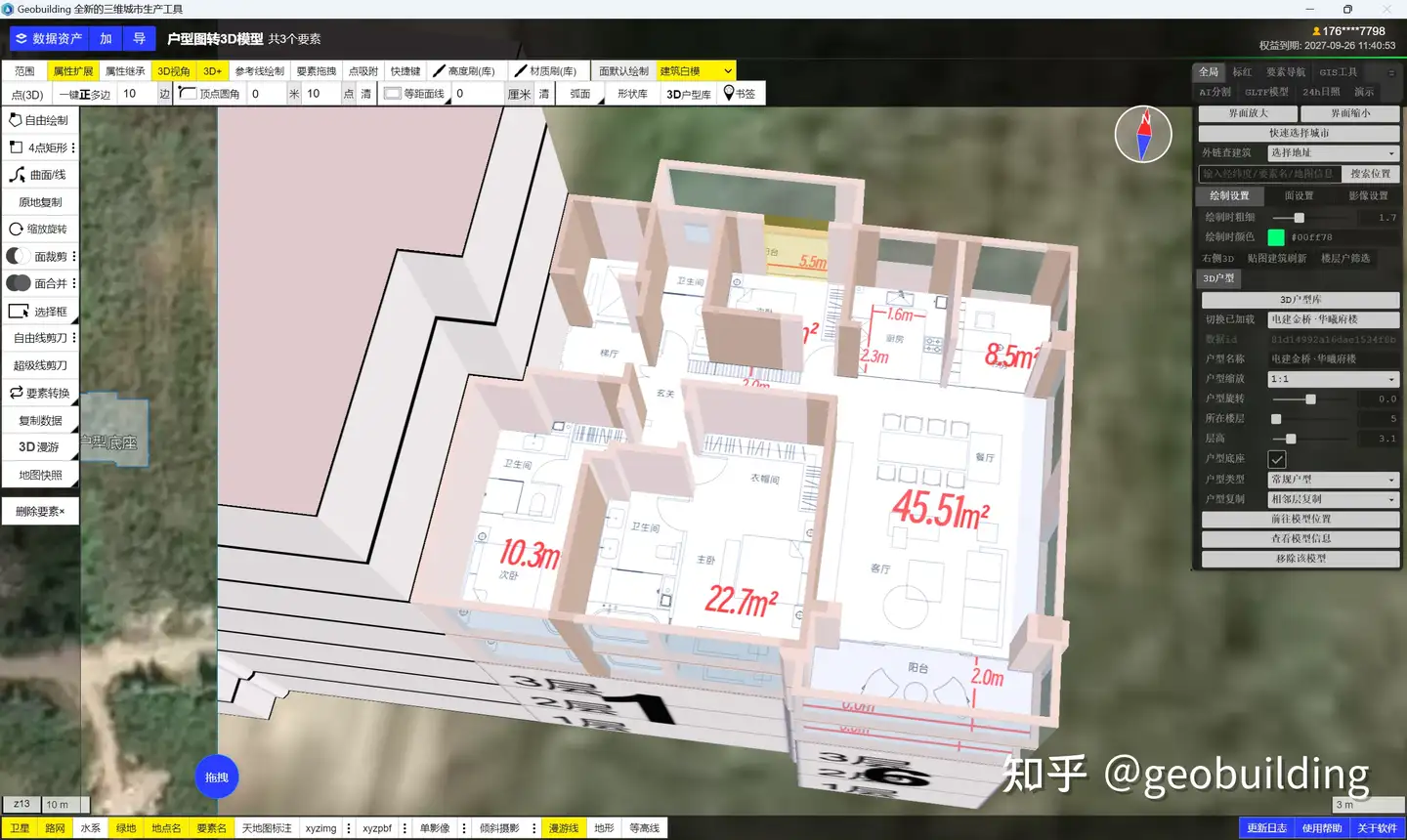

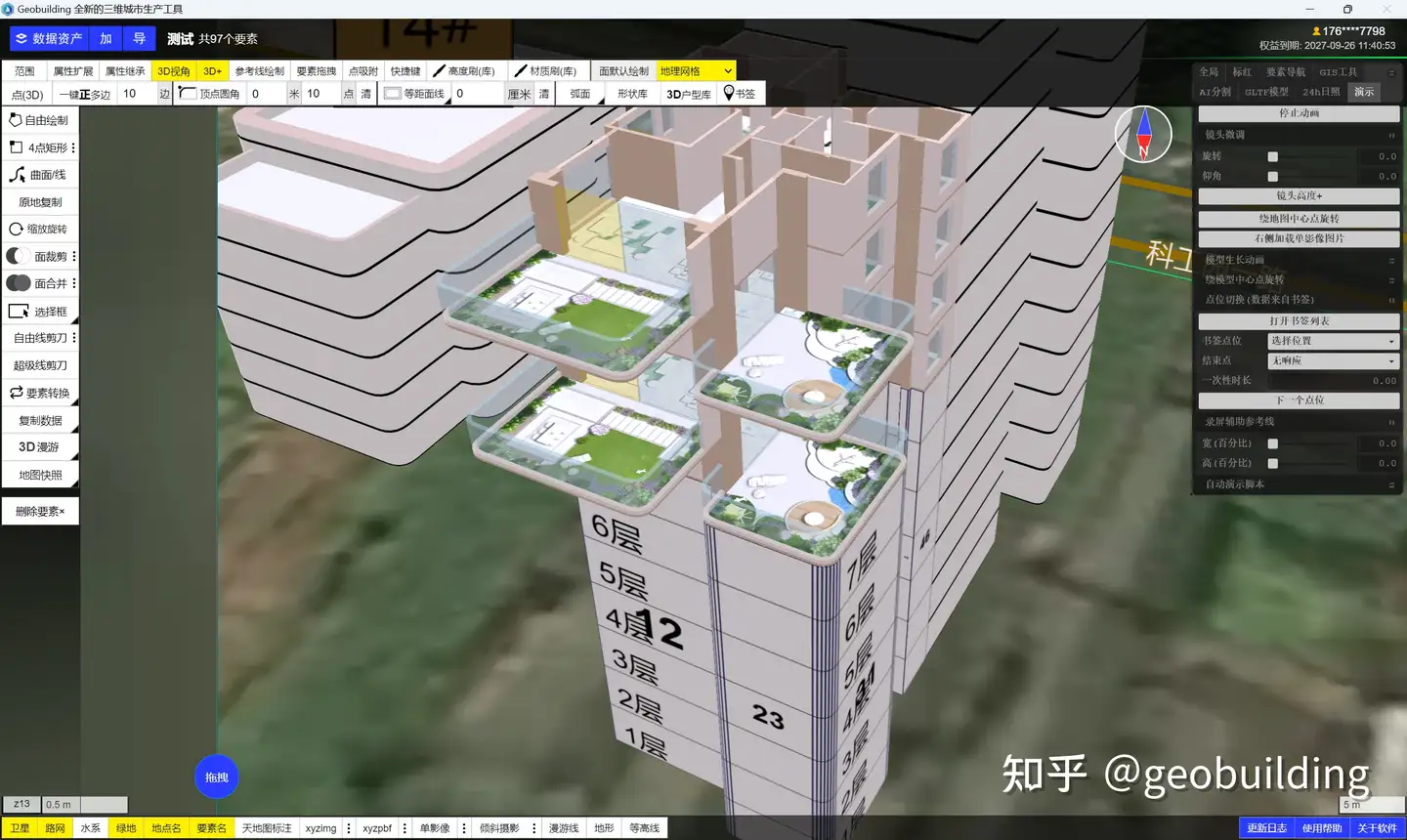

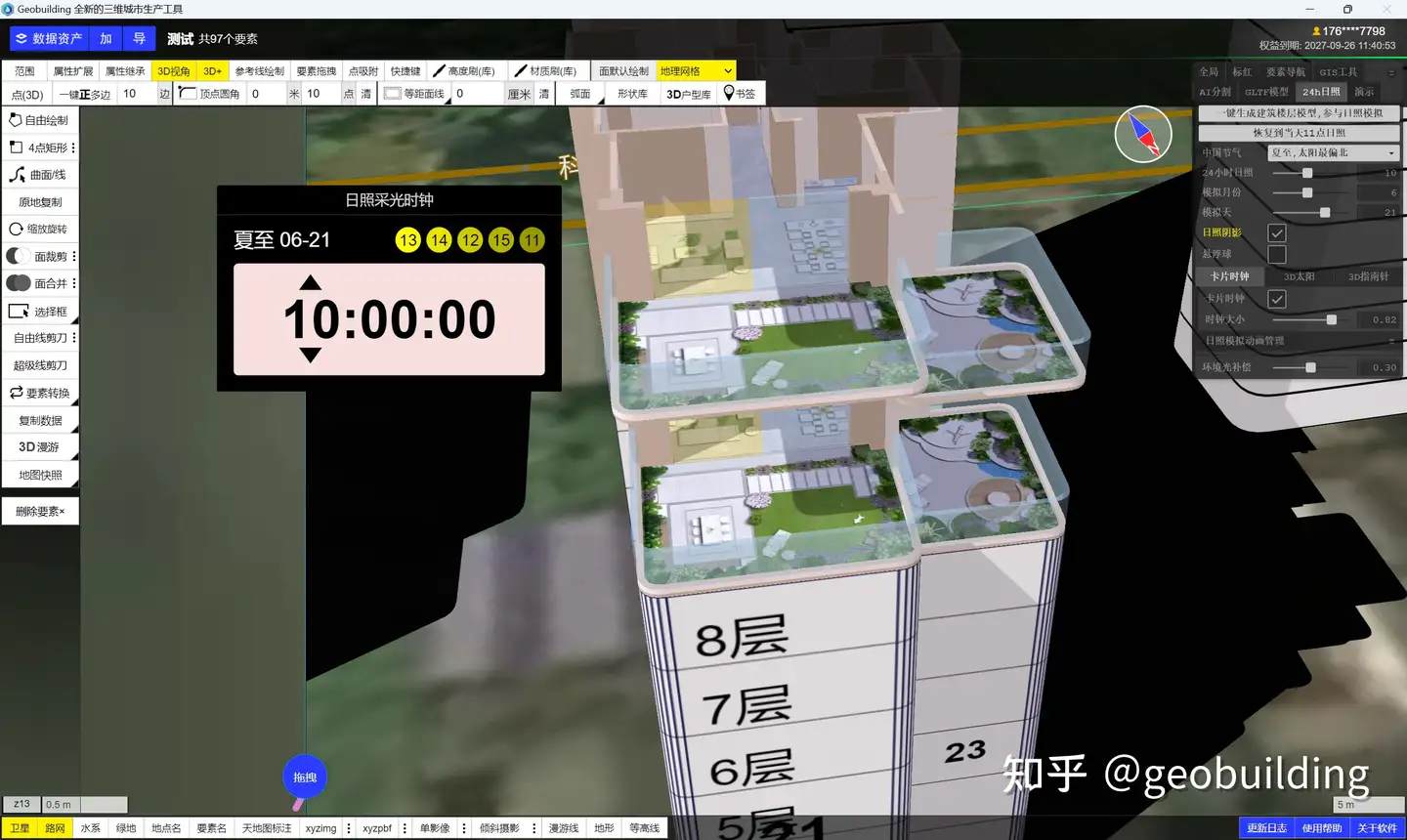

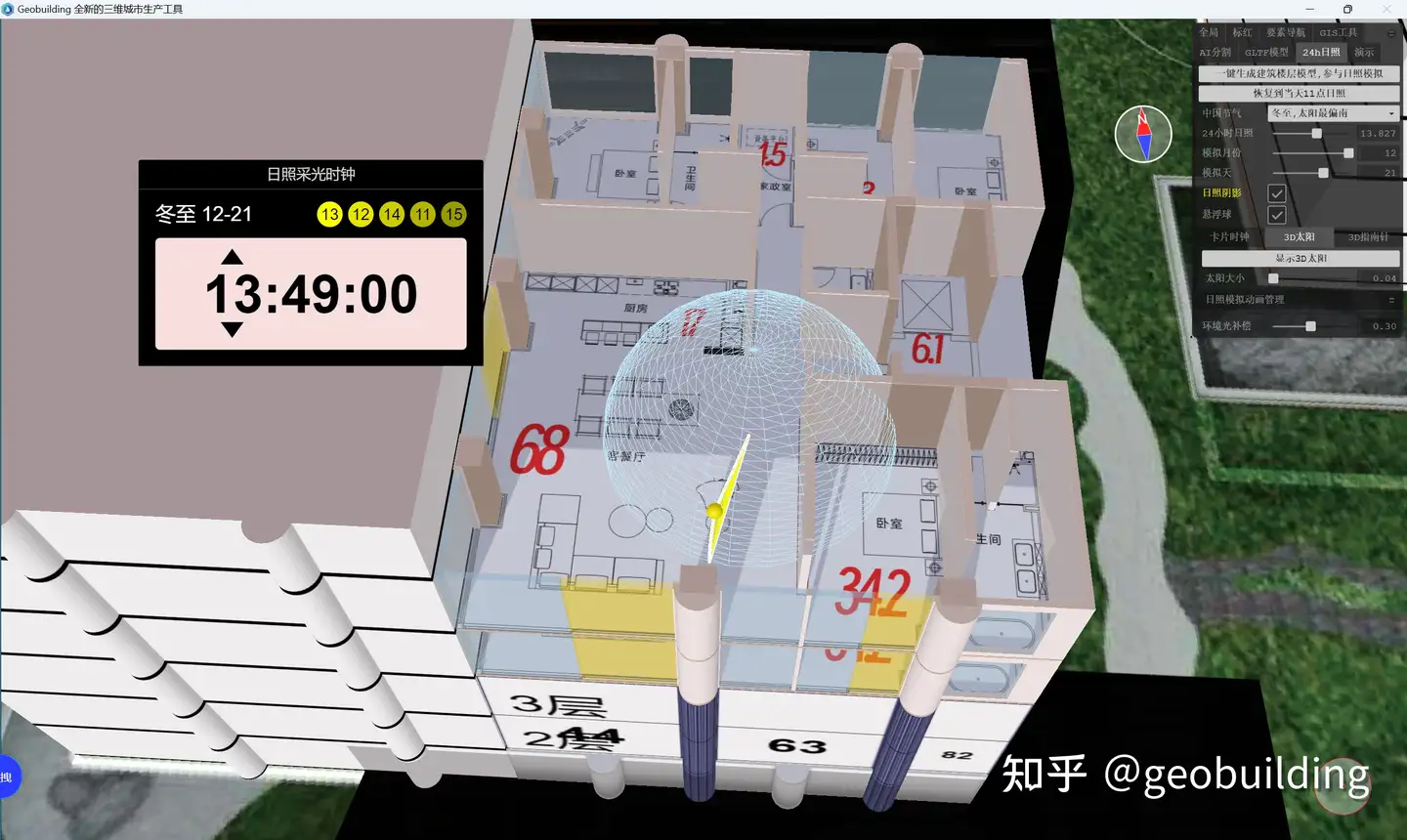

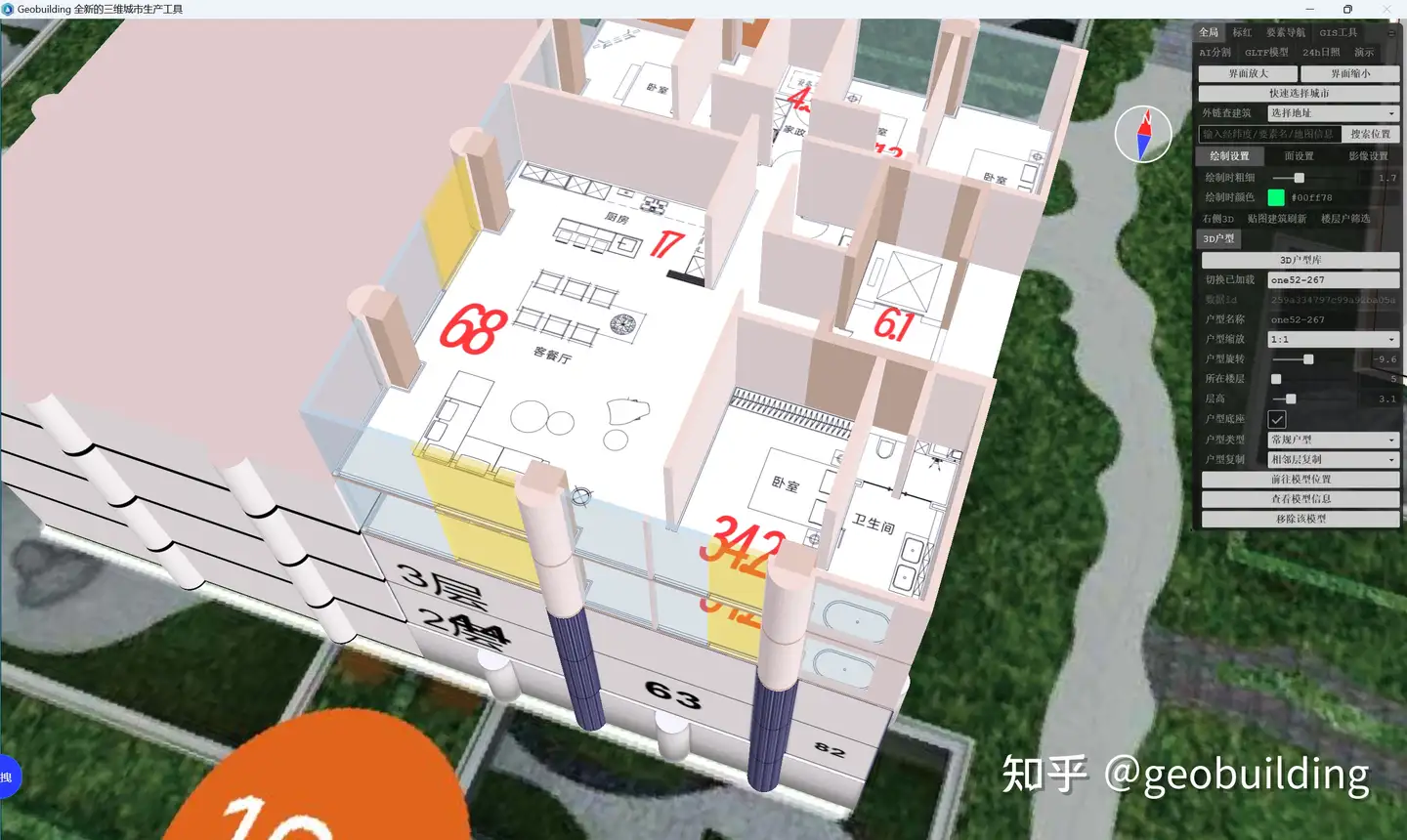

既然户型模型做出来了,软件内支持采光查看。那么是不是也可以查看户型室内采光? 当然可以!绘制出户型附近的建筑,将户型移动到楼栋上,支持四代住宅错位阳台采光查看。 关于户型内部采光的步骤,在后续教程介绍。
完毕
