将2D图形圆拉伸为有三角形和梯形孔洞的圆柱-优快云博客

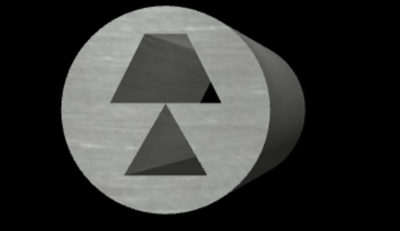

在“VPython程序设计入门”一文中，介绍了建模的第三种方法：将2D图形沿指定路径拉伸为3D图形，并用该方法创建了倒扣碗、中空矩形柱、圆管90度弯头和截面为三角形的圆环等3D图形。该方法很灵活，能得到各种各样的3D图形。本文程序将2D图形圆拉伸为有三角形和梯形孔洞的圆柱，即用2D图形圆拉伸为圆柱，并在圆柱的圆形面上，有一个三角形和一个梯形的孔洞，该孔洞从圆柱的一个圆形面贯穿到圆柱的另一个圆形面。具体程序如下。其中函数Extrusion是按照参数path指定的路径，将参数shape指定的2D图形，拉伸为3D图形。如果有孔洞，参数shape将是一个列表，参数shape列表的第1项是被拉伸的2D图形；定义孔洞形状的2D图形将作为shape列表的第2项，第3项，…。孔洞之间不得相互重叠。

from vpython import *
extrusion(path=[vec(0,0,0), vec(0,0,-3)], 		#拉伸路径
    texture=textures.metal,                     #圆柱的纹理
    shape=[ shapes.circle(radius=1.5),		    #2D图形圆的半径为1.5，将拉伸为圆柱
    shapes.triangle(pos=[0,-0.6], length=1.2),  #等边三角形边长为1.2，将成为孔洞
    shapes.trapezoid(pos=[0,0.6], width=1.6,    #梯形孔洞，底宽为1.6，高为1，顶宽为0.6
    height=1, top=0.6) ], pos=vec(-3,0,0))      #如省略顶宽，默认顶宽为底宽的一半
