问题描述：

刚开始学习单片机，买了一个dht11模块 按照网上的步骤进行编写代码，发现每次按下复位后都能成功读取一次数据，但是之后的数据都是错误的，开始找原因。

原代码-c文件

//
#include "dht11.h"
#include "delay.h"

void DHT11_IO_OUT(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);
 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

 	GPIO_Init(GPIOG, &GPIO_InitStructure);

}

void DHT11_IO_IN(void)
{

	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);
 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

 	GPIO_Init(GPIOG, &GPIO_InitStructure);

}

u8 DHT11_Init(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);	 	//使能PG端口时钟

 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;				 	//PG11端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; 		 	//推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOG, &GPIO_InitStructure);						//初始化IO口
 	GPIO_SetBits(GPIOG,GPIO_Pin_11);						 	//PG11 输出高

//	DHT11_Rst();  //复位DHT11
//	return DHT11_Check();//等待DHT11的回应
	return 0;
}

//复位DHT11
void DHT11_Rst(void)
{
	DHT11_IO_OUT(); 	//SET OUTPUT
    DHT11_W(0); 	//拉低DQ
    Delay_ms(20);    	//拉低至少18ms
    DHT11_W(1); 	//DQ=1
	Delay_us(30);     	//主机拉高20~40us
}
//等待DHT11的回应
//返回1:未检测到DHT11的存在
//返回0:存在
u8 DHT11_Check(void)
{
	u8 retry=0;
	DHT11_IO_IN();//SET INPUT
    while (DHT11_R()&&retry<100)//DHT11会拉低40~80us
	{
		retry++;
		Delay_us(1);
	};
	if(retry>=100)return 1;
	else retry=0;
    while (!DHT11_R()&&retry<100)//DHT11拉低后会再次拉高40~80us
	{
		retry++;
		Delay_us(1);
	};
	if(retry>=100)return 1;
	return 0;
}
//从DHT11读取一个位
//返回值：1/0
u8 DHT11_Read_Bit(void)
{
 	u8 retry=0;
	while(DHT11_R()&&retry<100)//等待变为低电平
	{
		retry++;
		Delay_us(1);
	}
	retry=0;
	while(!DHT11_R()&&retry<100)//等待变高电平
	{
		retry++;
		Delay_us(1);
	}
	Delay_us(50);//等待40us
	if(DHT11_R())return 1;
	else return 0;
}
//从DHT11读取一个字节
//返回值：读到的数据
u8 DHT11_Read_Byte(void)
{
    u8 i,dat;
    dat=0;
	for (i=0;i<8;i++)
	{
   		dat<<=1;
	    dat|=DHT11_Read_Bit();
    }
    return dat;
}
//从DHT11读取一次数据
//temp:温度值(范围:0~50°)
//humi:湿度值(范围:20%~90%)
//返回值：
// 0:正常
// 1:表示校验错误
// 2:检测不到传感器
u8 DHT11_Read_Data(u8 *temp,u8 *humi)
{
 	u8 buf[5];
	u8 i;
	DHT11_Rst();
	if(DHT11_Check()==0)
	{
		for(i=0;i<5;i++)							//读取40位数据
		{
			buf[i]=DHT11_Read_Byte();
		}
		if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
		{
			*humi=buf[0];
			*temp=buf[2];

//			DHT11_W(0); 	//拉低DQ，进入空闲状态
//			Delay_us(55);   //拉低至少55us
//			DHT11_W(1); 	//DQ=1

		}
		else return 1;

	}
	else return 2;

	return 0;
}
//返回1:不存在
//返回0:存在
//主程序：

		if(DHT11_Read_Data(&heat1,&humidity1)==0)
		{
			UART1_SendString("yes\n");
			OLED_ShowString(2,1,"STA:Y");
		}
		else if(DHT11_Read_Data(&heat1,&humidity1)==1)
		{
			UART1_SendString("jiaoyan\n");
			OLED_ShowString(2,1,"STA:jiaoyan");
		}
		else if(DHT11_Read_Data(&heat1,&humidity1)==2)
		{
			UART1_SendString("error\n");
			OLED_ShowString(2,1,"STA:N");
		}

原代码-h文件

#ifndef __DHT11_H
#define __DHT11_H
#include "stm32f10x.h"                  // Device header

#define DHT1_PORT   GPIOG
#define DHT1_PIN    GPIO_Pin_11

#define DHT11_W(x)     GPIO_WriteBit(DHT1_PORT, DHT1_PIN, (BitAction)(x))
#define DHT11_R()      GPIO_ReadInputDataBit(DHT1_PORT, DHT1_PIN)


void DHT11_IO_OUT(void);
void DHT11_IO_IN(void) ;
u8 DHT11_Init(void);//初始化DHT11
u8 DHT11_Read_Data(u8 *temp,u8 *humi);//读取温湿度
u8 DHT11_Read_Byte(void);//读出一个字节
u8 DHT11_Read_Bit(void);//读出一个位
u8 DHT11_Check(void);//检测是否存在DHT11
void DHT11_Rst(void);//复位DHT11
#endif

解决办法：

//
#include "dht11.h"
#include "delay.h"

void DHT11_IO_OUT(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);
 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOG, &GPIO_InitStructure);

}

void DHT11_IO_IN(void)
{

	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);
 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOG, &GPIO_InitStructure);

}

在设置GPIO的结构体中加一行gpio速度的设置就行了，给我惊到了，以为不用加的，呜呜呜呜！

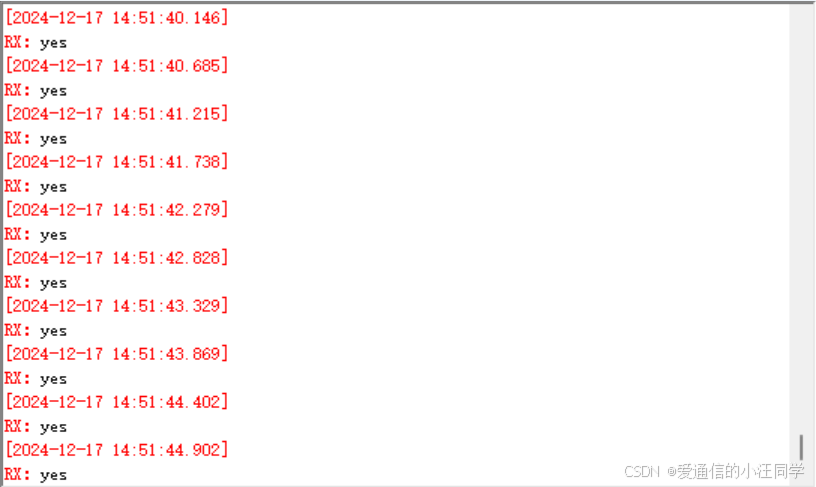

改完后数据就对了 显示一直yes；

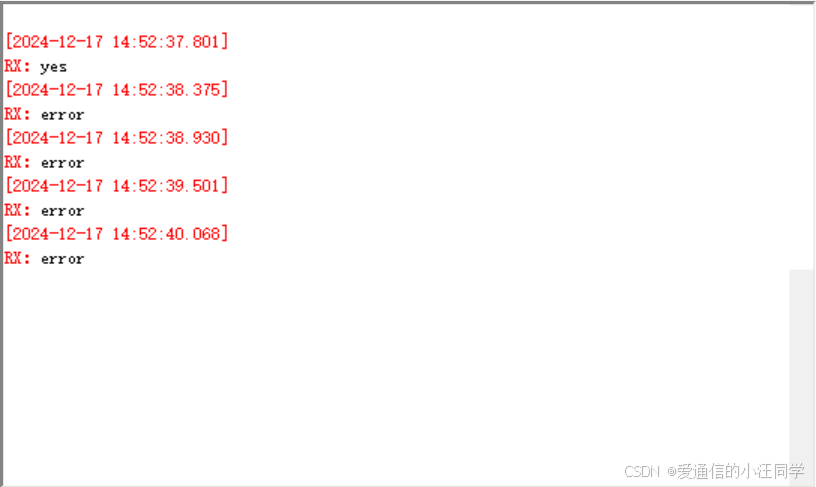

反之，不然会像下图所示，第一次成功后就一直error 得不到数据。
