拓扑未来433MHz无线适配终端说明书

一、 产品概述

拓扑未来技术无线适配终端与传感器终端通过无线通信并采集数据。支持RS485上
行接口，上位机可通过Modbus-RTU协议读取数据或下发指令。支持用户定制传感器数
据，定制无线通信方式，包括WIFI, 433MHz, LoRa, BLE, Zigbee等。

                                                           无线适配终端功能

1.1 特性

• 一路标准RS485接口，支持波特率: 9600, 115200。
• 支持自动上报模式和缓存模式，缓存模式最多支持256个从设备。
• 433MHz适配终端支持4个频道，蓝牙支持地址过滤。
• 内置RTC，支持上报数据携带时间戳信息。
• 自主知识产权，支持软件，硬件，外观结构定制。
• 支持9-24V宽电压输入，最大功耗<2W。
• 支持卡扣固定，支持35 mm 工业导轨。

1.2 选型

型号	设备
TPF-WLA-WIFI	WIFI 无线适配终端,2.4G和5G频段
TPF-WLA-433M	433MHz 无线适配终端
TPF-WLA-LORA	LORA 无线适配终端
TPF-WLA-BLE	蓝牙(BLE)无线适配终端
TPF-WLA-ZIGBEE	Zigbee 无线适配终端

二、 电气特性

2.1 网络

类型	说明
433MHz	433 MHz 频段，按0.44 MHz带宽分为4个通道
WIFI	2.4 GHz 频段
蓝牙BLE	2.4 GHz 频段，支持广播通道数据接收及解析。
LoRa	433 MHz 频段。
Zigbee	2.4 GHz 频段

2.2 RS485

说明
每路最多支持 32 个负载单元
–7V 至 +12V 总线共模电压范围，可检测到低至200mV 的差分输入
电缆特性阻抗为120Ω，支持符合 22-24AWG 线规的屏蔽和非屏蔽双绞线
最大数据速率115200 bps，最大线缆长度1200米

2.3 电气特性

	说明
输入电压	直流 9V – 24V宽电压输入
工作温度	-35 °C ~ +75 °C
ESD	接触放电±5 KV，空气放电±10 KV
功耗	<2W

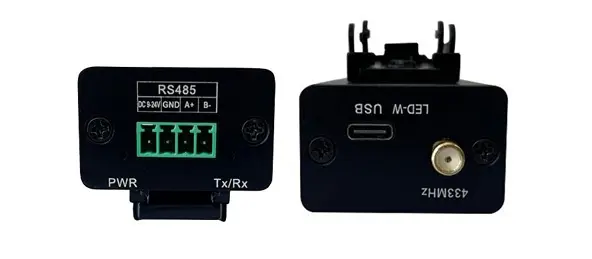

三、 接口说明

                                                                      接口说明

标识符	名称	功能说明
RS485	DC 9 - 24V	直流供电，9到24V宽电压输入
	GND	接地
	A+	RS485 A+
	B-	RS485 B-
PWR		电源指示灯
Tx/Rx		串行通信指示灯
LED-W		无线通信指示灯
USB		TYPE-C 接口，包括DC5V, GND, TTL 3.3V电平Tx/Rx
433MHz/BLE		外置天线SMA接口

四、 软件说明

物联网终端设备或传感器设备支持复杂多样的数据类型，又因实际生产环境差异，
数据传输介质也不同，有WIFI，433MHz，LoRa, 蓝牙(BLE)，Zigbee等传输方式，对应
的无线通讯协议也各有差异。拓扑未来技术致力于物联网数据接入解决方案，我们推出
多款物联网关和无线适配器，汇聚用户终端及各类传感器数据，转换为通用数据格式，
再传输到上位机或网络端（云端）服务器。

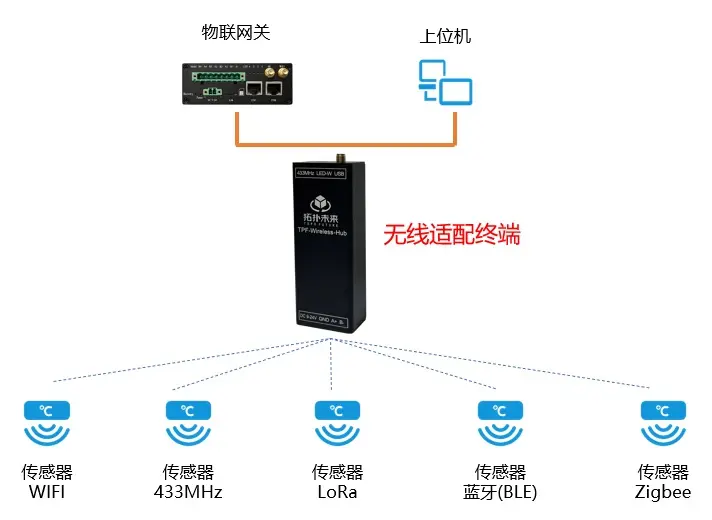

无线适配器作为星型网络拓扑结构的中心节点，能实现一主多从的数据传输，所有
从节点数据都会经过无线适配器传输到服务端。主要功能包括无线网络的建立和管理，
路由寻址，数据转发。把各种无线传输转换为统一的RS485及Modbus协议传输方式，
该方式已广泛应用于工业领域。

4.1 RS485 与 Modbus

无线适配终端提供一路标准 RS485 串口，一般作为从端设备， 默认设备地址为

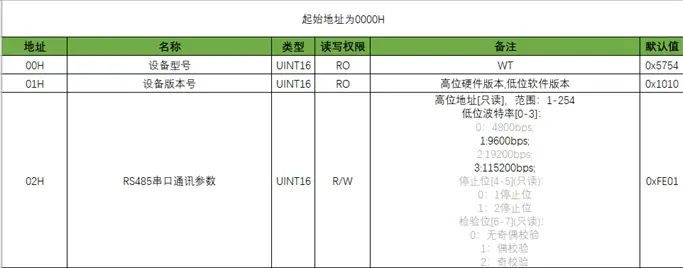

254(0xFE)，用户可以通过Modbus协议读取和修改串口参数，如下图。

                                                              串口参数寄存器

不同设备，串口参数支持功能不同，例如上图，RS485设备地址由设备MAC地址决
定，不支持用户修改，是只读的。有的适配终端支持修改RS485设备地址，用户可以通
过发送设备地址为0xFF的Modbus 报文来查询适配终端的实际设备地址，0xFF 设备地
址类似于以太网中的广播报文。
有的适配终端还提供一个USB TYPE-C接口，该接口与拓扑未来技术的物联网关连
接，实现了适配终端供电和串口通信功能。该串口与RS485接口是同一路，电平是TTL
的，适合短距离数据通讯。注意，这两个通讯接口不能同时使用。

4.2 数据上行

无线适配终端支持标准 Modbus 访问，当传感器上报数据到无线适配终端，该终端
会把数据连同时间戳一起缓存着，当上位机，网关等主端通过Modbus 发起查询时才将
数据上报。
无线适配终端还支持自动上报功能，当传感器上报数据到无线适配终端，该终端立
刻转换数据并以Modbus 响应报文的格式上报给上位机或者网关。这种模式需要上位机
或网关支持。因为是立即上报，无线适配终端可以不带时间戳，节省了RTC资源。如果需要带时间戳，上位机需要定时同步时间戳。

4.3 数据内容

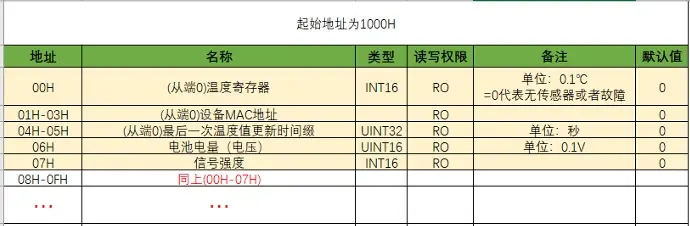

下图是一个典型的温度传感器数据缓存，由多个寄存器组成。可以支持多个这样的
传感器，根据无线终端的资源，以及传感器的数据量，决定传感器的个数。

                                                                       数据寄存器

按照Modbus标准，数据以大头序传输，数据内容根据业务定义，也可以根据上位机按
用户需求定制。
