USB转7路串口环回测试

USB转多路串口PL731模块介绍

PL731是一款USB总线的转接模块，实现USB转7个异步串口功能。用于为计算机扩展异步串口，满足大多数一对多应用场景。
串口输入输出使用3.3V TTL电平，支持全双工模式。模块为每一路串口添加一个TNOW引脚，默认拉低，输出数据时自动拉高，以支持RS485应用。用户可通过增加外围电路实现支持RS232, RS485接口电平。

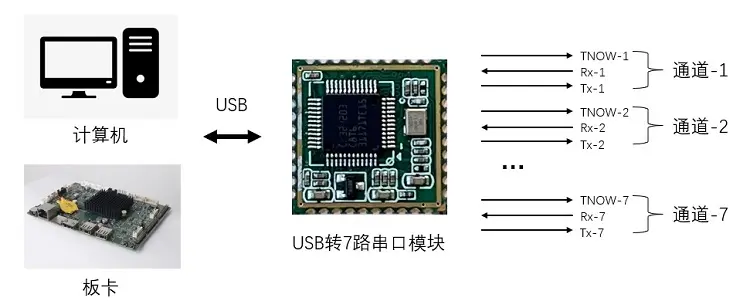

USB转7路串口方案

评估板介绍

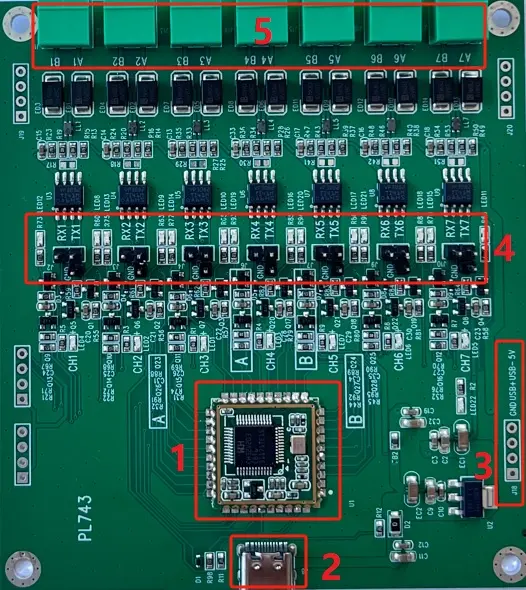

PL731评估板是把TTL电平的串口转为RS485接口，并且把USB接口引出到TYPE-C，方便用户评估PL731模块和进行组态调试等应用。评估板外观如下图所示，各功能模块如下：
1 : USB 转 串口模块。
2 : USB TYPE-C接口，与3共pin。
3 : USB接口引出2.54mm 针孔。（板上其它针孔均用于固定，NC）
4：串口TTL电平2.54mm的针孔。Tx1/Rx1代表通道1，与RS485电平的A1/B1同一通道。
5 : RS485 端子，A1接从设备A端，B1接从设备B端。

USB转7路串口评估板

测试说明

为验证PL731模块基本功能，我们做了环回跑流测试，覆盖到所有的串口参数，报文内容及长度。方法是在所有通道的TTL电平处短接Tx和Rx Pin脚，这样每个通道发出去的数据都会环回回来。我们在上位机打开7个串口收发测试软件，分别用不同的参数打开所有的串口通道，然后跑数据流，收发的数据有ASCII字符，也有十六进制数据，长度也不一样。跑流一分钟后查看接收的长度是否跟发送的一致。
测试视频：

USB转7路串口模块测试
