本文介绍了ISIS路由协议的基本配置过程，包括路由器ID的设定、网络实体标识的配置及接口启用等步骤。通过具体实例展示了如何在R1、R2、R3等路由器上进行ISIS配置，并说明了纯Level1路由器的配置方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

项目场景：

xxxx实验x_xxxx_ENSP

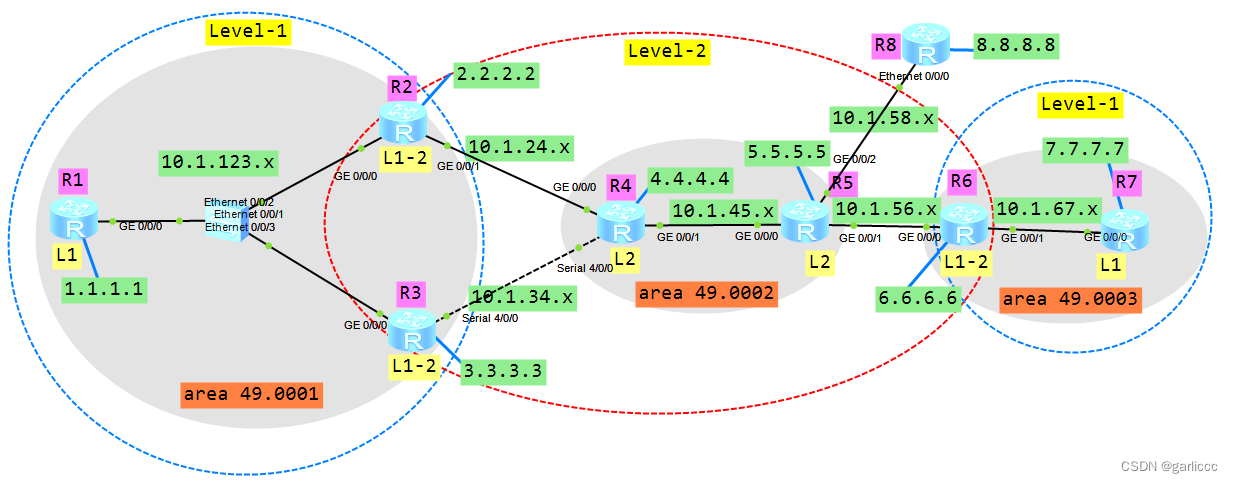

实搭拓扑图：

在这里插入图片描述

具体操作：

基本接口配置略

R1:

[R1]router id 1.1.1.1
[R1]isis
[R1-isis-1]is-level level-1 #将r1配置为纯的level 1 路由器
[R1-isis-1]network-entity 49.0001.0000.0000.0001.00 #网络实体标识，49.0001指明区域。之后12位指明第几个设备。最后2位指明协议标识符，ip中均为00
[R1-isis-1]int loo 0
[R1-LoopBack0]isis enable 1
[R1-LoopBack0]int gi 0/0/0
[R1-GigabitEthernet0/0/0]isis enable

R2:

[R2]router id 2.2.2.2
[R2]isis
[R2-isis-1]network-entity 49.0001.0000.0000.0002.00
[R2-isis-1]int gi0/0/0
[R2-GigabitEthernet0/0/0]isis enable
[R2-GigabitEthernet0/0/0]int gi0/0/1
[R2-GigabitEthernet0/0/1]isis enable
[R2-GigabitEthernet0/0/1]int loo 0
[R2-LoopBack0]isis enable

R3:

[R3]router id 3.3.3.3
[R3]isis 1
[R3-isis-1]network-entity 49.0001.0000.0000.0003.00
[R3-isis-1]int gi0/0/0
[R3-GigabitEthernet0/0/0]isis enable
[R3-GigabitEthernet0/0/0]int loo 0
[R3-LoopBack0]isis enable
[R3-LoopBack0]int s4/0/0
[R3-Serial4/0/0]isis  enable

···
···
···
其次类推
只有在纯的LEVEL 1或2 宣告：[ ]is-level level-1、2
