核心实验3合集：静态路由联动静态BFD&静态路由联动动态BFD&OSPF联动BFD&BFD 单臂回声（单向BFD)

项目场景：

一：静态路由调用BFD：可解决二层非直连故障。
二：动态路由调用BFD：会自动匹配标识
三：ospf联动bfd 最好用 快速检测断路并切换
四：单壁回声（单向bfd）：只能支持三层直连设备探测

---

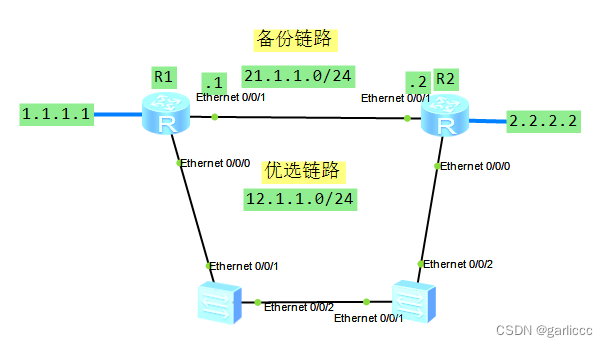

一&二：

---

具体操作：

R1:

ip配置省略
[R1]ip route-static 2.2.2.0 255.255.255.0 12.1.1.2 preference 50
[R1]ip route-static 2.2.2.0 255.255.255.0 21.1.1.2
#默认优先级是60。越小越优先。
============================================
**静态路由调用BFD**
[R1]bfd
[R1]bfd aa bind peer-ip 12.1.1.2 source-ip 12.1.1.1 #aa为名称，12.1.1.2为心跳报文目的地址。后者为发送地址
[R1-bfd-session-aa]discriminator local 1 #本端标识1
[R1-bfd-session-aa]discriminator remote 2 #对端标识2
[R1-bfd-session-aa]commit  #确认
[R1]ip route-static 2.2.2.0 255.255.255.0 12.1.1.2 preference 50 track bfd-session aa  #调用
====================================================
**动态路由调用BFD**
[R1]bfd\t
[R1]bfd tt bind peer-ip 12.1.1.2 source-ip 12.1.1.1 auto
[R1-bfd-session-tt]commit
ip route-static 2.2.2.0 24 12.1.1.2 preference 50 track bfd-session

---

R2:

ip配置省略
[R2]ip route-static 1.1.1.0 255.255.255.0 12.1.1.1 preference 50
[R2]ip route-static 1.1.1.0 255.255.255.0 21.1.1.1
=================================================
**静态路由调用BFD**
[R2]bfd
[R2]bfd aa bind peer-ip 12.1.1.1 source-ip 12.1.1.2 #aa为名称，12.1.1.1为心跳报文目的地址。后者为发送地址
[R2-bfd-session-aa]discriminator local 2 #本端标识2
[R2-bfd-session-aa]discriminator remote 1 #对端标识1
[R2-bfd-session-aa]commit  #确认
[R2]ip route-static 1.1.1.0 255.255.255.0 12.1.1.1 preference 50 track bfd-session aa  #调用
=================================================
**动态路由调用BFD**
[R2]bfd\t
[R2]bfd tt bind peer-ip 12.1.1.1 source-ip 12.1.1.2 auto
[R2-bfd-session-tt]commit
[R2]ip route-static 1.1.1.0 24 12.1.1.1 preference 50 track bfd-session tt

---

---

三：ospf联动bfd

有ospf的hello报文，每10s一次，4倍时间没收到（心跳报文）就判断为断路。
当运行ospf的设备接口down时会立即断开。

具体操作：

R1:

[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 21.1.1.0 0.0.0.255

[R1]int e0/0/1\t
[R1-Ethernet0/0/1]ospf cost 3 # ospf最小cost值为1，要使1口做备份链路，将其cost值改大即可。
=======================================
**在所有ospf接口下启用bfd。**
[R1]bfd
[R1-ospf-1]bfd all-interfaces enable

---

R2:

[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 21.1.1.0 0.0.0.255

[R2]int e0/0/1\t
[R2-Ethernet0/0/1]ospf cost 3 # ospf最小cost值为1，要使1口做备份链路，将其cost值改大即可。
=======================================
**在所有ospf接口下启用bfd。**
[R2]bfd
[R2-ospf-1]bfd all-interfaces enable

---

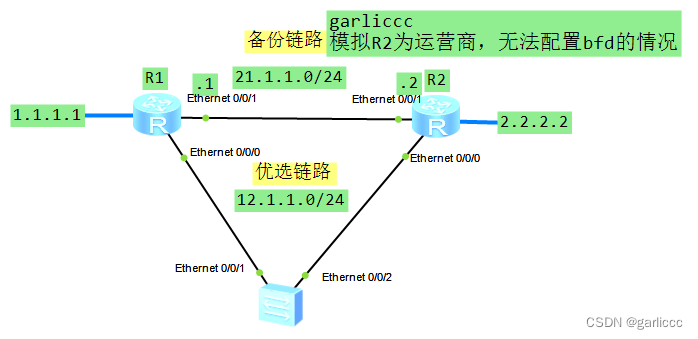

四：bfd单臂回声（单向bfd）

garliccc
模拟R2为运营商，无法配置bfd的情况

具体操作：

R1:

注意：

1. source-ip 21.1.1.1 是BFD报文的源地址（假）
2. interface gi0/0/0 bfd单臂回声报文的目的地址即12.1.1.1通常为出接口。
3. peer-ip 12.1.1.2 对端地址 bfd需要依靠该地址探测对方的mac地址 同时作为建立bfd会话使用见下图（并不用作bfd报文目标地址）

[R1]ip route-static 0.0.0.0 0 12.1.1.2 preference 50
[R1]ip route-static 0.0.0.0 0 21.1.1.2
[R1]bfd
[R1]bfd aa bind peer-ip 12.1.1.2 interface  GigabitEthernet 0/0/0 source-ip  21.1.1.1 on
e-arm-echo
[R1-bfd-session-aa]discriminator local 100
[R1-bfd-session-aa]commit
[R1]ip route-static 0.0.0.0 0 12.1.1.2 preference 50 track bfd-session aa #调用

---

R2:

[R2]ip route-static 0.0.0.0 0 21.1.1.1
[R2]ip route-static 0.0.0.0 0 12.1.1.1

---

备注：

1. ping -a 1.1.1.1 2.2.2.2 以1.1.1.1 为源地址ping 2.2.2.2
2. tracert -a 1.1.1.1 2.2.2.2 追踪
3. ping -c 1000 -a 1.1.1.1 2.2.2.2 ping 指定次数，源地址，目标地址
4. [R1]dis ip routing-table protocol static 查看静态相同目的不通路径优先级
5. [R1]dis bfd session all查看bfd简易内容
6. [R1]dis bfd session all verbose查看bfd全部内容
7. [R1]dis ip routing-table protocol ospf 查看ospf协议路由表
8. [R1]dis ospf peer brief 查看ospf邻居关系
9. [R1]dis bfd session dynamic 查看动态bfd状态
