项目场景：

SVI交换机虚拟接口实现不同vlan间通信

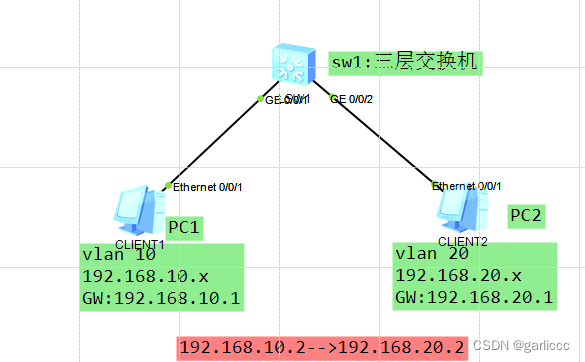

实搭拓扑图：

在这里插入图片描述

具体操作：

sw1:

[sw1]vlan ba 10 20
[sw1]int Vlanif 10
[sw1-Vlanif10]ip address 192.168.10.1 24
[sw1]int Vlanif 20.
[sw1-Vlanif20]ip add 192.168.20.1 24
[sw1-Vlanif20]int g0/0/1
[sw1-GigabitEthernet0/0/1]po li ac
[sw1-GigabitEthernet0/0/1]po de  vl 10
[sw1]int g0/0/2
[sw1-GigabitEthernet0/0/2]po li ac
[sw1-GigabitEthernet0/0/2]po de vl 20

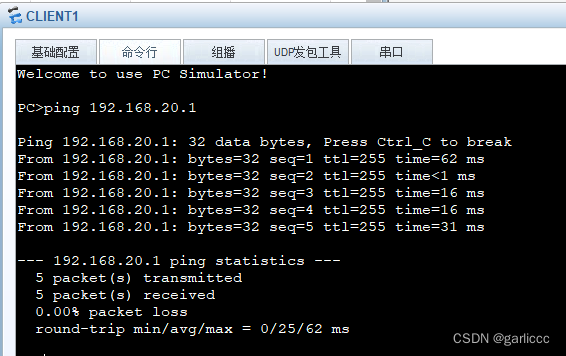

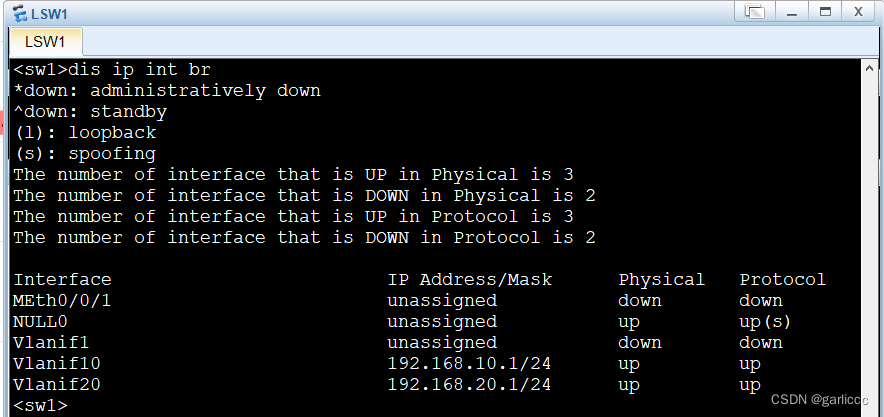

完成效果：

SVI交换机虚拟接口实现不同vlan间通信

在这里插入图片描述

在这里插入图片描述
