机壳地

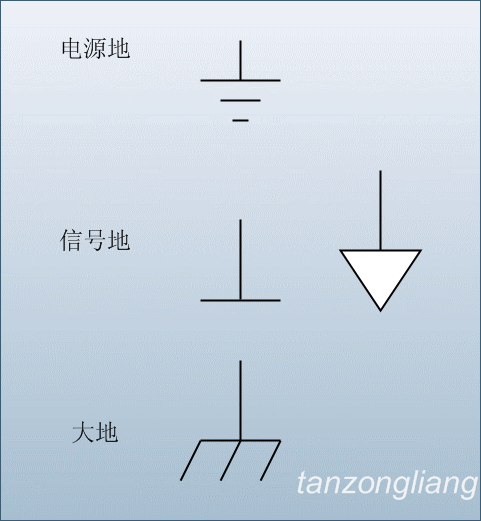

三条向下递减的水平线代表电源地，模拟地或者强电电路地 ，

中空的三角形通常表示数字接地，参考接地，

“最下面代表大地或机箱的接地。



机壳地 一般要求接大地，这样机壳就形成一个法拉第笼，有效屏蔽外界电磁干扰

但是实际应用中很多机壳并没有专门的接地线，是不可靠的，

此时如果有ESD事件积累了太多的电荷，机壳与板子的瞬间放电会打坏器件；或者有强干扰，浮空的机壳无法很好地屏蔽，所以要将机壳地与电源地相连



机壳地与电源地又不能直接相连，否则如果内部pcb漏电会传导到机壳上，触摸机壳会触电（弱电系统可以直连）

所以要加一个大电阻或者电容来隔离



ESD净电荷的释放，电容无法满足，所以需要1MΩ电阻

但是对于浪涌电流这种持续高频电流冲击，1M释放的太慢了，无法满足标准要求，所以需要一个1nf的电容来快速释放高频干扰

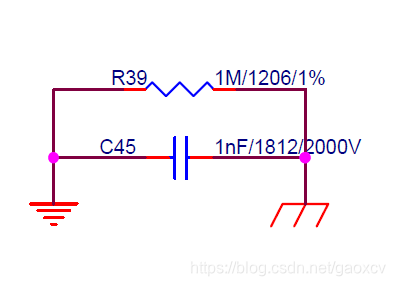

综上，在无法直连的时候，需要一个1MΩ的电阻和一个1nf 的电容并联
