基于51单片机和8X8点阵屏、矩阵按键的小游戏《俄罗斯方块》

最新推荐文章于 2025-07-26 11:24:48 发布
原创 最新推荐文章于 2025-07-26 11:24:48 发布 · 413 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#51单片机 #小游戏 #俄罗斯方块 #矩阵按键 #8X8点阵屏 #普中开发板 #C语言

目录

系列文章目录

前言

《俄罗斯方块》，一款经典的、怀旧的小游戏，单片机入门必写程序。

有两个版本，一个使用普中A2开发板上的8X8LED点阵屏，一个使用外接的MAX7219驱动的8X8LED点阵屏。

本文代码使用的是普中A2开发板的板载8X8LED点阵屏。

【单片机】STC89C52RC
【频率】12T@11.0592MHz
【外设】8X8点阵屏、矩阵按键

效果查看/操作演示：B站搜索“甘腾胜”或“gantengsheng”查看。
源代码下载：B站对应视频的简介有工程文件下载链接。

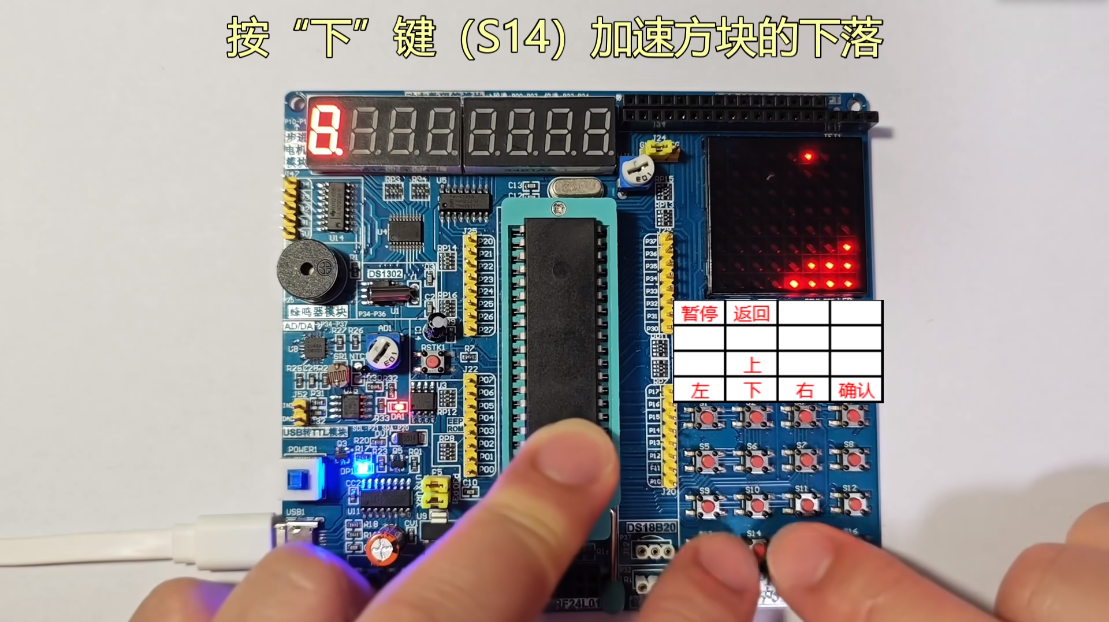

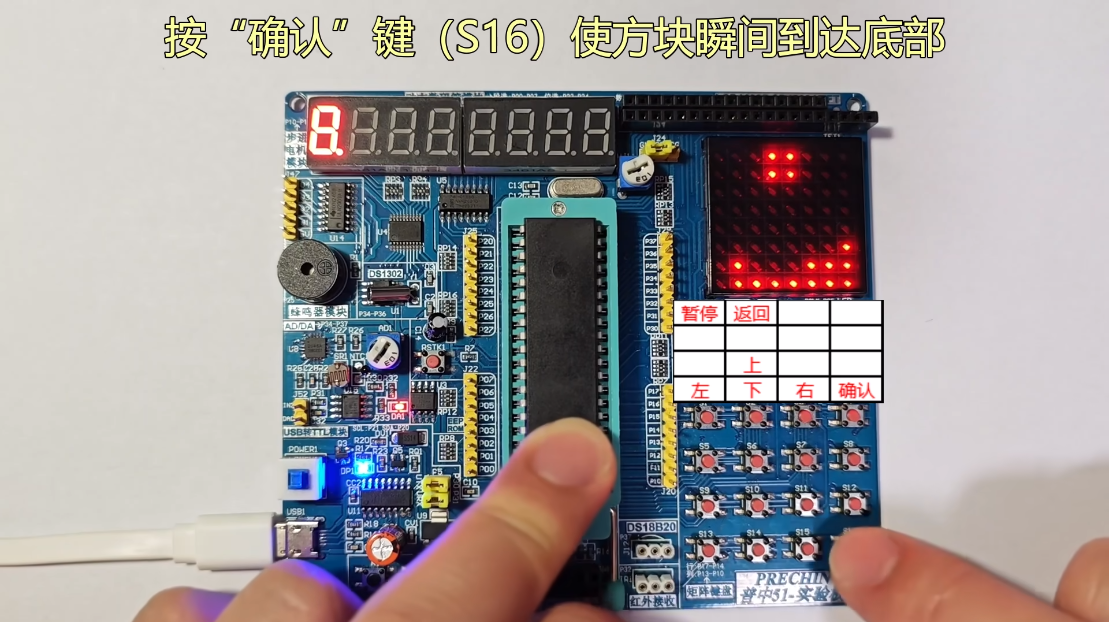

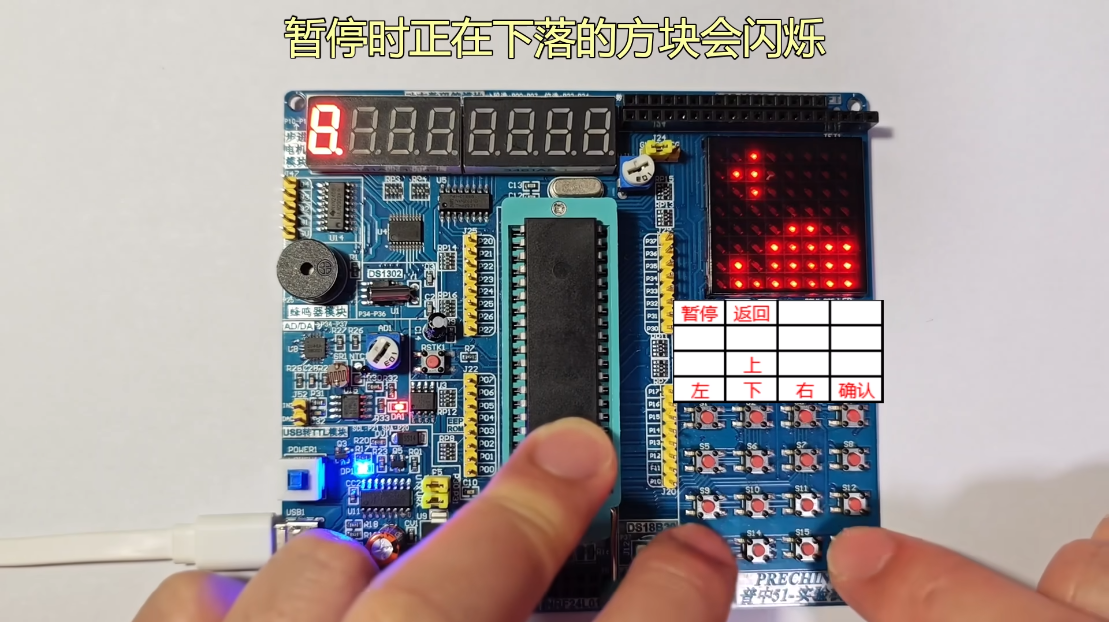

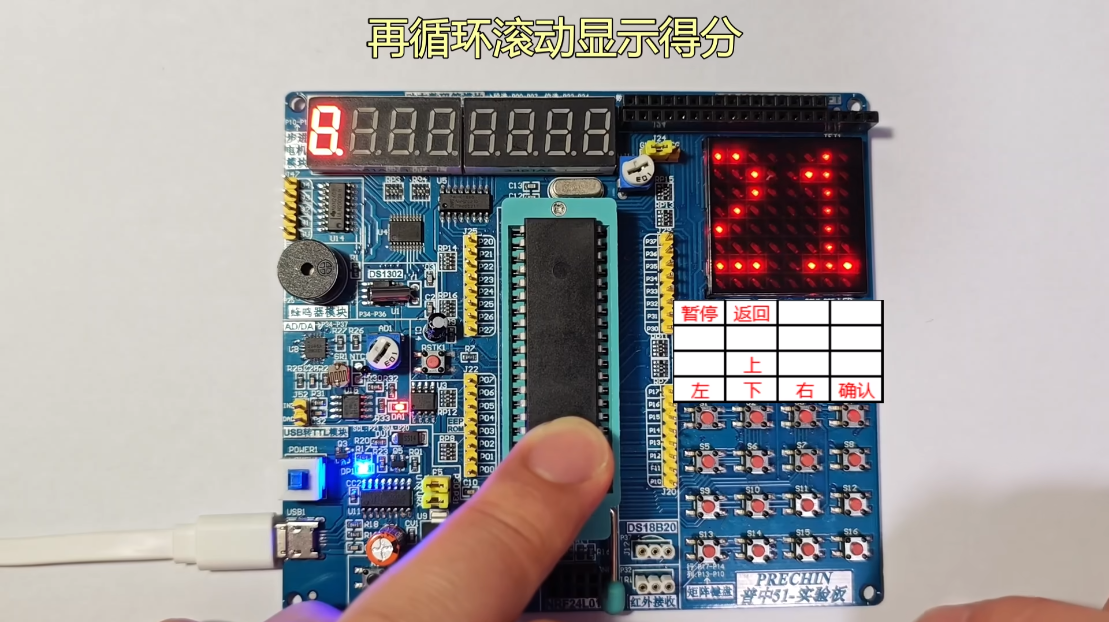

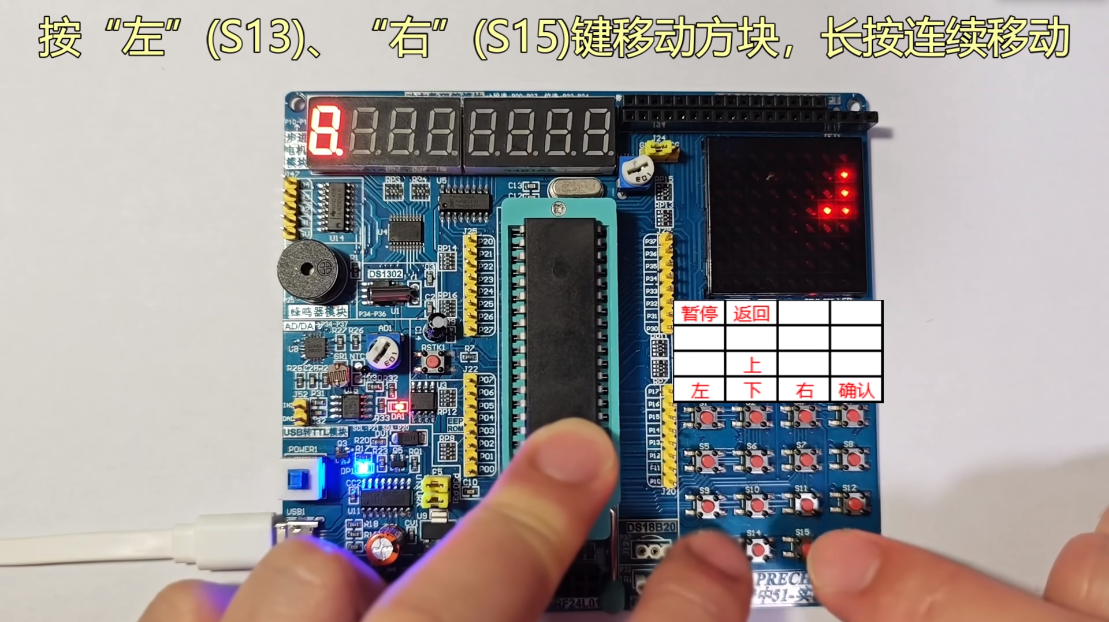

一、效果展示

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

二、原理分析

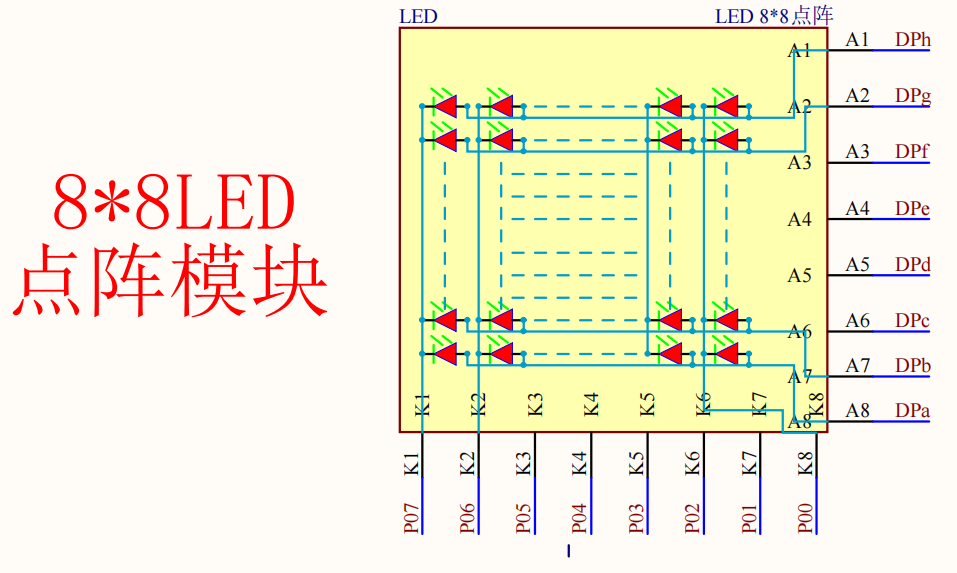

1、屏幕显示

在这里插入图片描述
在这里插入图片描述

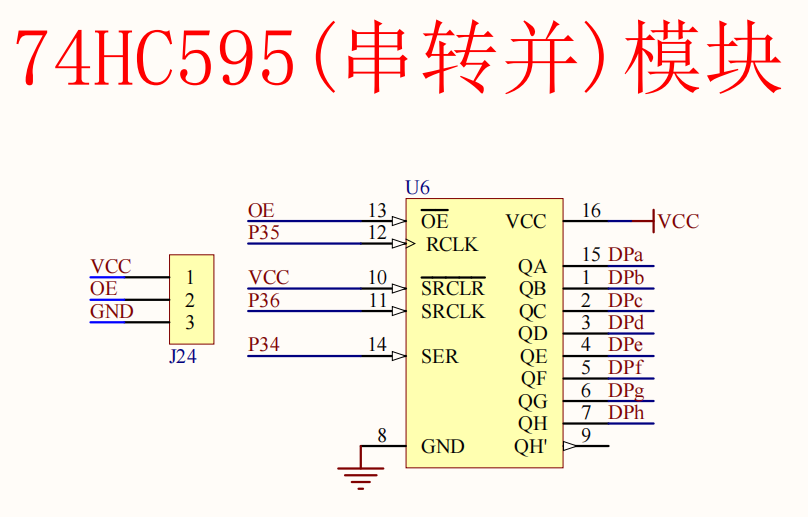

屏幕通过P0口和74HC595芯片驱动，由定时器扫描显示，定义一个8字节的数组作为屏幕显存数组，想改变屏幕显示内容，直接改变屏幕显存数组DisplayBuffer的数据就行了。屏幕显存数组数据格式如下所示：

/** 屏幕显存数组数据存储格式：
  *
  * 纵向8点，高位在下，从左到右
  * 每一个Bit对应一个LED
  *
  * B0	B0				B0	B0
  * B1	B1  			B1	B1
  * B2	B2  			B2	B2
  * B3	B3  ------->	B3	B3
  * B4	B4  			B4	B4
  * B5	B5  			B5	B5
  * B6	B6  			B6	B6
  * B7	B7  			B7	B7
  */

因为要控制不操作时的方块下落和检测能否旋转、能否左右移动、是否要固定等等，如果只有一个显存数组，很明显不方便，所以类似PhotoShop那样，多定义两个显存数组，作为“图层0”和“图层1”，图层0显存数组Layer0存储已经固定了的方块，图层1显存数组Layer1存储正在下落的方块，想要更新屏幕显示时，将图层0和图层1的显存数组的数据按位或之后赋值给屏幕显存数组DisplayBuffer就可以了。

/**
  * 函    数：图层0和图层1的数据叠加，更新屏幕显示
  * 参    数：无
  * 返 回 值：无
  * 说    明：由定时器1自动扫描数组DisplayBuffer的数据进行显示
  */
void UpdateDisplay(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DisplayBuffer[i] = Layer0[i] | Layer1[i];
	}
}

2、方块的显示

为了方便操作，定义一个坐标轴，如下所示。

/** 坐标轴定义：
  *
  * 左上角为原点(0,0)
  * 横向向右为X轴，取值范围：0~7
  * 纵向向下为Y轴，取值范围：0~7
  *
  * 	0		X轴		7
  * 	.————————————————>
  *   0 |
  * 	|
  * 	|
  * Y轴	|
  * 	|
  * 	|
  *   7 |
  * 	v
  */

还建立另外一个坐标系，以参考点为原点，同样是向右为X轴正方向，向下为Y轴的正方向。

总共有7种方块，每种方块有4个方向（当然有一些是重复的），通过一个三维数组将方块信息存储在Flash中，存储的是方块相对于参考点的坐标，需要哪个方块就将其取出进行显示就行了，同一种方块的不同方向的第一个索引相差7的倍数。

char code AllBlocks[28][4][2]={

//	口口
//	口口
0,0, 1,0, 0,-1, 1,-1,	//0

//	口口口口
0,0, 1,0, 2,0, 3,0,		//1

//	  口
//	口口口
0,0, 1,0, 2,0, 1,-1,	//2

//	口
//	口口
//	  口
1,0, 0,-1, 1,-1, 0,-2,	//3

//	  口
//	口口
//	口
0,0, 0,-1, 1,-1, 1,-2,	//4

//	    口
//	口口口
0,0, 1,0, 2,0, 2,-1,	//5

//	口
//	口口口
0,0, 1,0, 2,0, 0,-1,	//6

//	口口
//	口口
0,0, 1,0, 0,-1, 1,-1,	//7

//	口
//	口
//	口
//	口
0,0, 0,-1, 0,-2, 0,-3,	//8

//	  口
//	口口
//	  口
1,0, 0,-1, 1,-1, 1,-2,	//9

//	  口口
//	口口
0,0, 1,0, 1,-1, 2,-1,	//10

//	口口
//	  口口
1,0, 2,0, 0,-1, 1,-1,	//11

...

}

方块下落、左右移动、旋转、加速下落、瞬间到达底部等等，需要更新显示正在下落的方块的时候，先清空图层1的显存数组，再根据参考点的坐标和上边数组的相对坐标，就可以计算出一个方块对应的四个LED的实际坐标，再将图层1的显存数组数据的对应位置1，最后图层1和图层0的数据按位或之后赋值给屏幕显存数组即可更新屏幕显示。

/**
  * 函    数：将图层1显存数组全部清零
  * 参    数：无
  * 返 回 值：无
  */
void Layer1_Clear(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		Layer1[i]=0;
	}
}

/**
  * 函    数：图层1显存数组更新方块的位置信息
  * 参    数：无
  * 返 回 值：无
  * 说    明：一个方块由四个LED组成
  */
void Layer1_UpdateBlock(void)
{
	unsigned char i;
	Layer1_Clear();	//图层1清空数据
	for(i=0;i<4;i++)	//更新方块坐标
	{
		BlockX[i]=ReferencePointX+AllBlocks[BlockSelect][i][0];	//X坐标，根据参考点坐标和相对参考点的坐标来计算
		BlockY[i]=ReferencePointY+AllBlocks[BlockSelect][i][1];	//Y坐标，根据参考点坐标和相对参考点的坐标来计算
	}
	for(i=0;i<4;i++)	//根据方块坐标，将方块的位置信息更新到图层1显存数组
	{
		Layer1_ControlPoint(BlockX[i],BlockY[i],1);
	}
}

/**
  * 函    数：图层1显存数组指定位置按指定的数值赋值
  * 参    数：X 指定点的横坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Y 指定点的纵坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Value 数值，0：指定Bit置0，非0：指定Bit置1
  * 返 回 值：无
  */
void Layer1_ControlPoint(char X,char Y,unsigned char Value)
{
	if(Value==0)
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7){ Layer1[X] &= ~(0x01<<Y); }
	}
	else
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7){ Layer1[X] |= 0x01<<Y; }
	}
}

参考点移动，则“带动”方块的4个LED跟着移动。

3、方块的固定

下落前检测一个方块的四个LED的正下方是否是已经固定的方块或者是屏幕底部，如果是，则固定正在下落的方块，如果不是，则方块继续下落。通过图层0的数据来检测。

/**
  * 函    数：图层0显存数组获取指定位置点的值
  * 参    数：X 指定点的横坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Y 指定点的纵坐标，范围：-128~127，屏幕区域：0~7
  * 返 回 值：屏幕区域内返回0或1，超出屏幕区域返回2（特殊：屏幕正上方会返回0）
  */
unsigned char Layer0_GetPoint(char X,char Y)
{
	if(X>=0 && X<=7)	//如果是第1列到第8列
	{
		if(Y>=0 && Y<=7)	//如果是第1行到第8行
		{
			if( Layer0[X] & (0x01<<Y) ) {return 1;}	//屏幕区域内，指定的位为1，则返回1
			else {return 0;}	//屏幕区域内，指定的位为0，则返回0
		}
		else if(Y<0)	//如果是屏幕区域上方，则返回0，目的是让方块未完全进入屏幕区域时不会被固定
		{
			return 0;
		}
		else	//如果是屏幕区域下方，则返回2，用来检测下落方块是否来到底部
		{
			return 2;
		}
	}
	else{return 2;}	//如果不是第1列到第8列
}

/**
  * 函    数：检查是否要固定方块
  * 参    数：无
  * 返 回 值：要固定方块返回1，不固定方块返回0
  */
unsigned char IsFix(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		if( Layer0_GetPoint(BlockX[i],BlockY[i]+1) )
		{	//检查方块的下方是否是区域底部或其他已经固定了的方块
			return 1;
		}
	}
	return 0;
}

/**
  * 函    数：固定方块
  * 参    数：无
  * 返 回 值：无
  * 说    明：方块下落时，如果下方是区域底部或其他已经固定了的方块，则该正在下落的方块会被固定
  * 说    明：用图层0显存数组保存固定后的方块的位置
  */
void FixBlock(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		Layer0[i] = Layer0[i] | Layer1[i];
	}
}

图层0和图层1的数据按位或，再赋值给图层0，就可以将正在下落的方块固定了。

4、方块的左右移动

跟是否要固定方块的检测类似，检测能否向左/右移动，则检测方块对应的4个LED的左/右边是否是固定了的方块或者是否是屏幕边界，如果是，则不能向左/右移动，如果不是，则可以移动。同样通过图层0的数组数据进行检测。参考点的X坐标减1，就是向左移动一个像素，参考点的X坐标加1，就是向右移动一个像素。

/**
  * 函    数：检查方块能否左移
  * 参    数：无
  * 返 回 值：能左移返回1，不能左移返回0
  */
unsigned char CanMoveLeft(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		if( Layer0_GetPoint(BlockX[i]-1,BlockY[i]) )
		{
			return 0;
		}
	}
	return 1;
}

/**
  * 函    数：检查方块能否右移
  * 参    数：无
  * 返 回 值：能右移返回1，不能右移返回0
  */
unsigned char CanMoveRight(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		if( Layer0_GetPoint(BlockX[i]+1,BlockY[i]) )
		{
			return 0;
		}
	}
	return 1;
}

5、方块的旋转

需要先检测能否旋转，如果旋转之后的方块与已经固定了的方块有重叠，则不能旋转，如果没有重叠，则能旋转。

/**
  * 函    数：检查能否旋转
  * 参    数：X 参考点的X坐标
  * 参    数：Y 参考点的Y坐标
  * 返 回 值：能旋转返回1，不能旋转返回0
  * 说    明：左上角的LED为原点(0,0)，向右为X轴正方向，向下为Y轴正方向
  */
unsigned char CanRotate(char X,char Y)
{
	unsigned char i;
	for(i=0;i<4;i++)	//根据提供的参考坐标，获取旋转后的方块的坐标
	{
		AfterRotateX[i]=X+AllBlocks[(BlockSelect+7)%28][i][0];
		AfterRotateY[i]=Y+AllBlocks[(BlockSelect+7)%28][i][1];
	}
	for(i=0;i<4;i++)
	{	//检测旋转后的方块有没有超过屏幕区域，以及有没有跟固定的方块有重叠
		if( Layer0_GetPoint(AfterRotateX[i],AfterRotateY[i]) )
		{	//如果有，则返回0，即不能旋转
			return 0;
		}
	}
	return 1;	//如果没有，则返回1，即能旋转
}

/**
  * 函    数：旋转方块
  * 参    数：无
  * 返 回 值：无
  */
void RotateBlock(void)
{
	BlockSelect+=7;	//逆时针旋转90°
	BlockSelect%=28;	//防止越界
	Layer1_UpdateBlock();	//更新图层1的数据
	UpdateDisplay();	//更新屏幕显示
}

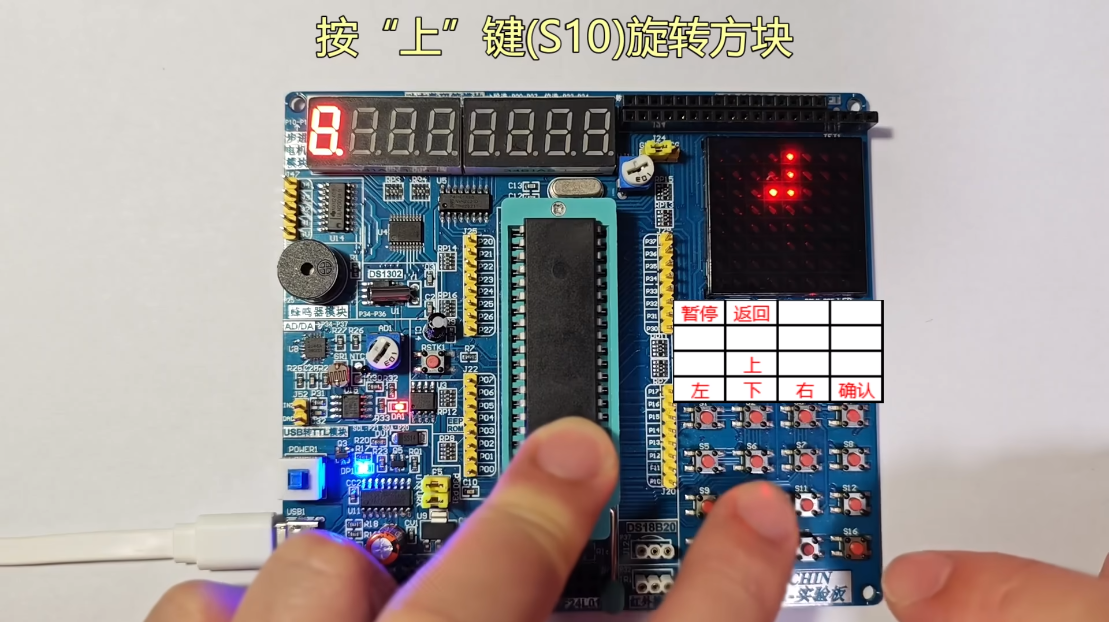

正在下落的方块旋转后如果跟已经固定的方块有重叠，则尝试旋转之后再左移一格（左移一个像素）、左移两格、左移三格，如果左移后没有重叠，则进行旋转，如果左移一、二、三格都还是有重叠，则不旋转。

			if(Key(S10,DOWN) && PauseFlag==0)	//如果按下S10，且不是暂停状态
			{
				srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
				if( CanRotate(ReferencePointX,ReferencePointY) )
				{	//如果旋转后，没有超出屏幕区域，也没有跟已固定的方块重叠
					RotateBlock();	//旋转并更新屏幕显示
				}
				else if( CanRotate(ReferencePointX-1,ReferencePointY) )
				{	//如果旋转后左移一格，没有超出屏幕区域，也没有跟已固定的方块重叠
					ReferencePointX--;	//更新参考点的X坐标
					RotateBlock();	//旋转并更新屏幕显示
				}
				else if( CanRotate(ReferencePointX-2,ReferencePointY) )
				{	//如果旋转后左移两格，没有超出屏幕区域，也没有跟已固定的方块重叠
					ReferencePointX-=2;	//更新参考点的X坐标
					RotateBlock();	//旋转并更新屏幕显示
				}
				else if( CanRotate(ReferencePointX-3,ReferencePointY) )
				{	//如果旋转后左移三格，没有超出屏幕区域，也没有跟已固定的方块重叠
					ReferencePointX-=3;	//更新参考点的X坐标
					RotateBlock();	//旋转并更新屏幕显示
				}
				//如果以上四种情况都不满足，则不旋转方块
			}

6、固定后的检查和消行

每次方块固定后，则从下往上检查每一行，如果一行的所有LED都是点亮的，则消除该行，上方的所有行往下移动一行，下移后，需要重新检查该行。一直检查到上边的第一行。

/**
  * 函    数：检查和消除
  * 参    数：无
  * 返 回 值：所消的行数，范围：0~4
  * 说    明：方块固定后从下遍历每一行，行满了后则消除该行
  */
unsigned char CheckAndEliminate(void)
{
	unsigned char i,j,k;
	unsigned char Count,Temp=0;
	for(i=0;i<8;i++)	//固定方块后，从下往上，遍历每一行
	{
		Count=0;
		for(j=0;j<8;j++)	//统计一行亮着的LED的个数
		{
			if(Layer0_GetPoint(j,7-i))
			{
				Count++;
			}
		}
		if(Count==8)	//如果某一行的LED全亮
		{
			Temp++;
			for(k=i;k<7;k++)	//该行以上的所有像素下移一格
			{
				for(j=0;j<8;j++)
				{
					Layer0_ControlPoint(j,7-k,Layer0_GetPoint(j,6-k));
				}
			}
			for(j=0;j<8;j++)	//如果有消行，则下移后清空第一行
			{
				Layer0_ControlPoint(j,0,0);
			}
			i--;	//下移后重新检查该行
		}
	}
	return Temp;
}

7、游戏结束的判定

如果下一个方块出不来一点，则游戏结束。

/**
  * 函    数：判断游戏是否结束
  * 参    数：无
  * 返 回 值：游戏结束返回1，游戏未结束返回0
  */
unsigned char IsGameOver(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		BlockX[i]=3+AllBlocks[BlockSelect][i][0];
		BlockY[i]=0+AllBlocks[BlockSelect][i][1];
	}
	for(i=0;i<4;i++)
	{
		if(BlockY[i]==0)
		{
			if(Layer0_GetPoint(BlockX[i],0))
			{
				return 1;
			}
		}
	}

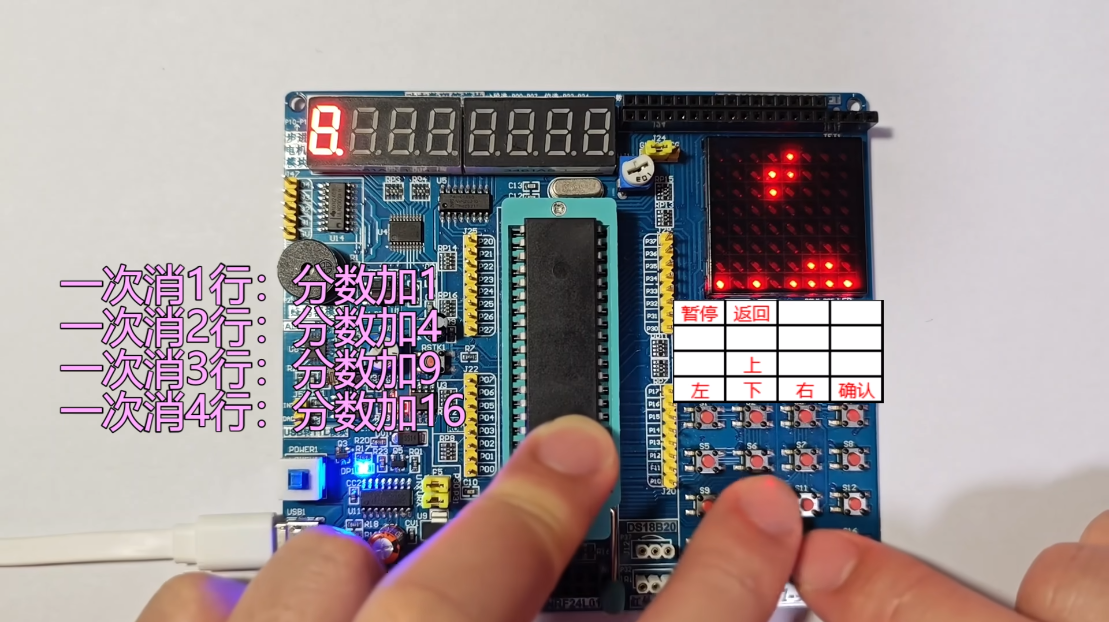

8、得分的计算

为了增加可玩性，一次所消的行数越多，则得分就越可观。得分是所消行数的平方。

	if(FallFlag)	//如果方块下落的标志为真
	{
		FallFlag=0;	//方块下落的标志置0
		if( IsFix() )
		{
			FixBlock();
			LinePlus=CheckAndEliminate();	//方块固定后，从下往上遍历每一行，行满则消除，并返回所消的行数
			Line=Line+LinePlus;	//更新存储总行数的变量
			Score=Score+LinePlus*LinePlus;	//更新得分
			ReferencePointX=3;
			ReferencePointY=-1;
			BlockSelect=NextBlock;	//固定方块后，更新要下落的方块
			NextBlock=rand()%28;	//确定下一个方块
			GameOverFlag=IsGameOver();	//判断游戏是否结束
		}
		if(GameOverFlag==0)
		{
			ReferencePointY++;
			Layer1_UpdateBlock();	//更新正在下落的方块的位置
			UpdateDisplay();	//更新屏幕显示
		}
	}

9、按键的检测

采用全功能检测，即矩阵键盘的16个按键，全部都能进行按住、按下、松开、单击、双击、长按、重复的检测，方法来源：江协科技的编程技巧第二期。经实测，很好用，检测很准确、灵敏，只要硬件没问题，检测就没问题。

简单原理分析请看我的上一篇博客：

基于51单片机和LCD1602的矩阵按键的全功能(按住、按下、松开、单击、双击、长按、重复)演示

三、各模块代码

1、8X8点阵屏

h文件

#ifndef __MATRIXLED__
#define __MATRIXLED__

extern unsigned char DisplayBuffer[];
void MatrixLED_Clear(void);
void MatrixLED_Init(void);
void MatrixLED_HS(unsigned char *Array,unsigned int Offset);
void MatrixLED_VS(unsigned char *Array,unsigned int Offset);
void MatrixLED_Tick(void);
void MatrixLED_ControlPoint(unsigned char X,unsigned char Y,unsigned char State);
unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y);

#endif

c文件

#include <REGX52.H>

/** 屏幕显存数组数据存储格式：
  *
  * 纵向8点，高位在下，从左到右
  * 每一个Bit对应一个像素点
  *
  * B0	B0				B0	B0
  * B1	B1  			B1	B1
  * B2	B2  			B2	B2
  * B3	B3  ------->	B3	B3
  * B4	B4  			B4	B4
  * B5	B5  			B5	B5
  * B6	B6  			B6	B6
  * B7	B7  			B7	B7
  */

/** 屏幕坐标轴定义：
  *
  * 左上角为原点(0,0)
  * 横向向右为X轴，取值范围：0~7
  * 纵向向下为Y轴，取值范围：0~7
  *
  * 	0		X轴		7
  * 	.————————————————>
  *   0 |
  * 	|
  * 	|
  * Y轴	|
  * 	|
  * 	|
  *   7 |
  * 	v
  */

//引脚配置
sbit _74HC595_SER=P3^4;	//串行数据输入引脚
sbit _74HC595_RCK=P3^5;	//锁存时钟，上升沿有效
sbit _74HC595_SCK=P3^6;	//移位时钟，上升沿有效

/** 点阵屏显存数组
  *
  * 想改变显示内容，对此显存数组进行修改即可
  * 由定时器自动扫描显示
  */
unsigned char DisplayBuffer[8];

/**
  * 函    数：将点阵屏显存数组全部清零
  * 参    数：无
  * 返 回 值：无
  * 说    明：显存数组由定时器自动扫描显示
  */
void MatrixLED_Clear(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
	  DisplayBuffer[i]=0;
	}
}

/**
  * 函    数：点阵屏初始化
  * 参    数：无
  * 返 回 值：无
  */
void MatrixLED_Init(void)
{
	_74HC595_SCK=0;	//移位时钟信号初始化
	_74HC595_RCK=0;	//锁存时钟信号初始化
	MatrixLED_Clear();	//清屏
}

/**
  * 函    数：74HC595写入字节
  * 参    数：Byte 要写入的字节
  * 返 回 值：无
  * 说    明：如果是低位先发，则显存数组数据是高位在下
  * 说    明：如果是高位先发，则显存数组数据是高位在上
  */
void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		_74HC595_SER=Byte&(0x01<<i);	//低位先发
		_74HC595_SCK=1;	//移位时钟上升沿时，串行数据写入移位寄存器
		_74HC595_SCK=0;
	}
	_74HC595_RCK=1;	//锁存时钟上升沿时，数据从移位寄存器转存到储存寄存器
	_74HC595_RCK=0;
}

/**
  * 函    数：点阵屏按指定的偏移量显示指定数组的数据（用来控制屏幕左右滚动显示内容）
  * 参    数：Array 数组的地址（指针），数组名就是数组的首地址
  * 参    数：Offset 偏移量，向左偏移Offset个像素，范围：0~65535
  * 返 回 值：无
  * 说    明：Offset增加则屏幕向左滚动显示，Offset减小则屏幕向右滚动显示
  * 说    明：要求数组数据逐列式取模，高位在下
  * 说    明：HS：Horizontal Scroll，水平滚动
  */
void MatrixLED_HS(unsigned char *Array,unsigned int Offset)
{
	unsigned char i;
	Array+=Offset;
	for(i=0;i<8;i++)
	{
		DisplayBuffer[i]=*(Array+i);
	}
}

/**
  * 函    数：点阵屏按指定的偏移量显示指定数组的数据（用来控制屏幕上下滚动显示内容）
  * 参    数：Array 数组的地址（指针），数组名就是数组的首地址
  * 参    数：Offset 偏移量，向上偏移Offset个像素，范围：0~65535
  * 返 回 值：无
  * 说    明：Offset增加则屏幕向上滚动显示，Offset减小则屏幕向下滚动显示
  * 说    明：要求数组数据逐列式取模，高位在下
  * 说    明：VS：Vertical Scroll，竖直滚动
  */
void MatrixLED_VS(unsigned char *Array,unsigned int Offset)
{
	unsigned char i,m,n;
	m=Offset/8;
	n=Offset%8;
	Array+=m*8;
	for(i=0;i<8;i++)
	{
		DisplayBuffer[i]=( *(Array+i)>>n) | (*(Array+8+i)<<(8-n) );
	}
}

/**
  * 函    数：点阵屏驱动函数，在定时器中断中调用
  * 参    数：无
  * 返 回 值：无
  */
void MatrixLED_Tick(void)
{
	static unsigned char i=0;	//定义静态变量
	P0=0xFF;	//消影
	_74HC595_WriteByte(DisplayBuffer[i]);	//将显存数组数据写入到74HC595中锁存
	P0=~(0x80>>i);	//位选，低电平选中
	i++;	//下次进中断后显示下一列
	i%=8;	//显示完第八列后，又从第一列开始显示
}

/**
  * 函    数：点阵屏控制指定位置LED按指定状态显示
  * 参    数：X 指定点的横坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Y 指定点的纵坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：State 亮灭状态，0：灭，非0：亮
  * 返 回 值：无
  */
void MatrixLED_ControlPoint(char X,char Y,unsigned char State)
{
	if(State==0)
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7)	//超出屏幕的内容不显示
		{
		  DisplayBuffer[X] &= ~(0x01<<Y);	//将显存数组指定位置的一个Bit数据置0
		}
	}
	else
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7)	//超出屏幕的内容不显示
		{
		  DisplayBuffer[X] |= 0x01<<Y;	//将显存数组指定位置的一个Bit数据置1
		}
	}
}

/**
  * 函    数：点阵屏获取指定位置LED的状态
  * 参    数：X 指定点的横坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Y 指定点的纵坐标，范围：-128~127，屏幕区域：0~7
  * 返 回 值：LED点亮返回1，LED熄灭返回0，超出屏幕范围返回2
  */
unsigned char MatrixLED_GetPoint(char X,char Y)
{
	if(X>=0 && X<=7 && Y>=0 && Y<=7)
	{
		if( DisplayBuffer[X] & (0x01<<Y) ) {return 1;}
		else {return 0;}
	}
	else {return 2;}
}

2、矩阵按键

h文件

/*方法来源：B站江协科技的编程技巧（第二期）*/
#ifndef __MATRIXKEY_H__
#define __MATRIXKEY_H__

//各按键对应数组的索引
#define S1	0
#define S2	1
#define S3	2
#define S4	3
#define S5	4
#define S6	5
#define S7	6
#define S8	7
#define S9	8
#define S10	9
#define S11	10
#define S12	11
#define S13	12
#define S14	13
#define S15	14
#define S16	15

//标志位掩码
#define HOLD	0x01	//按住
#define DOWN	0x02	//按下
#define UP		0x04	//松开
#define SINGLE	0x08	//单击
#define DOUBLE	0x10	//双击
#define LONG	0x20	//长按
#define REPEAT	0x40	//重复

void Key_Clear(void);
unsigned char Key(unsigned char n,unsigned char Flag);
void Key_Tick(void);

#endif

c文件

/*方法来源：B站江协科技的编程技巧（第二期）*/
#include <REGX52.H>
#include "MatrixKey.h"

#define KEY_PRESSED		1	//按键已按下
#define KEY_UNPRESSED	0	//按键未按下

//数值单位：定时器中断函数中相邻两次调用函数Key_Tick的时间间隔
#define KEY_TIME_DOUBLE		0	//双击判定的等待时长
#define KEY_TIME_LONG		4	//长按判定的等待时长
#define KEY_TIME_REPEAT		10	//长按后，重复标志位再次置1的时长
//本案例中，以上数值的单位是：10ms
//按住按键，从将Down标志位置1开始计时，第一次经过140ms将重复标志位置1，之后每隔100ms将重复标志位置1

//引脚配置
#define Port P1
sbit Row1=P1^7;	//行1
sbit Row2=P1^6;	//行2
sbit Row3=P1^5;	//行3
sbit Row4=P1^4;	//行4
sbit Column1=P1^3;	//列1
sbit Column2=P1^2;	//列2
sbit Column3=P1^1;	//列3
sbit Column4=P1^0;	//列4

/** 按键标志数组
  *
  * 一个字节对应8位，分别为：B7 B6 B5 B4 B3 B2 B1 B0
  * 【B0】1：一直按住，0：未按下
  * 【B1】1：按下瞬间，0：不是按下瞬间
  * 【B2】1：松开瞬间，0：不是松开瞬间
  * 【B3】1：单击，0：不是单击
  * 【B4】1：双击，0：不是双击
  * 【B5】1：长按，0：不是长按
  * 【B6】1：重复，0：未重复
  * 【B7】保留位
  * 其中单击、双击、长按互斥（即这三个对应的标志位最多只能有一个是1）
  * 除B0外，其他标志位在读取后置0
  * xdata：变量保存在片外RAM
  */
unsigned char xdata Key_Flag[16];

/**
  * 函    数：获取按键状态（检测按键是否按下）
  * 参    数：n 按键索引，范围：0~15
  * 返 回 值：按下返回1，未按下返回0
  */
unsigned char Key_GetState(unsigned char n)
{
	if(n==S1)
	{
		Row1=0;
		if(Column1==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S2)
	{
		Row1=0;
		if(Column2==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S3)
	{
		Row1=0;
		if(Column3==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S4)
	{
		Row1=0;
		if(Column4==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S5)
	{
		Row2=0;
		if(Column1==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S6)
	{
		Row2=0;
		if(Column2==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S7)
	{
		Row2=0;
		if(Column3==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S8)
	{
		Row2=0;
		if(Column4==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S9)
	{
		Row3=0;
		if(Column1==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S10)
	{
		Row3=0;
		if(Column2==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S11)
	{
		Row3=0;
		if(Column3==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S12)
	{
		Row3=0;
		if(Column4==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S13)
	{
		Row4=0;
		if(Column1==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S14)
	{
		Row4=0;
		if(Column2==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S15)
	{
		Row4=0;
		if(Column3==0)
		{
			return KEY_PRESSED;
		}
	}
	else if(n==S16)
	{
		Row4=0;
		if(Column4==0)
		{
			return KEY_PRESSED;
		}
	}
	Port=0xFF;
	return KEY_UNPRESSED;
}

/**
  * 函    数：清空所有按键的所有标志位
  * 参    数：无
  * 返 回 值：无
  * 说    明：防止切换模式的时候受上一模式所按按键的影响
  */
void Key_Clear(void)
{
	unsigned char i;
	for(i=0;i<16;i++)
	{
		Key_Flag[i]=0;
	}
}
/**
  * 函    数：获取按键标志位的值
  * 参    数：n 按键索引，范围：0~15
  * 参    数：Flag 标志位掩码，用来获取标志的某一位的值为1还是0
  * 返 回 值：1或者0
  */
unsigned char Key(unsigned char n, unsigned char Flag)
{
	if(Key_Flag[n] & Flag)
	{
		if(Flag != HOLD)
		{
			Key_Flag[n] &= ~Flag;
		}
		return 1;
	}
	return 0;
}

/**
  * 函    数：按键检测驱动函数，在定时器中断函数中使用
  * 参    数：无
  * 返 回 值：无
  * 说    明：最后的else的目的是防止S[i]的初值在0~4之外导致检测不了单击、双击、长按、重复
  */
void Key_Tick(void)
{
	static unsigned char xdata Count,i;
	static unsigned char xdata NowState[16];
	static unsigned char xdata LastState[16];
	static unsigned char xdata S[16];
	static unsigned char xdata KeyTime[16];

	for(i=0;i<16;i++)
	{
		if(KeyTime[i]>0)
		{
			KeyTime[i]--;
		}
	}

	Count++;
	if(Count>=2)	//本案例中每隔20ms检测一次按键
	{
		Count=0;

		for(i=0;i<16;i++)
		{
			LastState[i]=NowState[i];
			NowState[i]=Key_GetState(i);

			if(NowState[i] == KEY_PRESSED)
			{
				Key_Flag[i] |= HOLD;
			}
			else
			{
				Key_Flag[i] &= ~HOLD;
			}

			if(NowState[i] == KEY_PRESSED && LastState[i] == KEY_UNPRESSED)
			{
				Key_Flag[i] |= DOWN;
			}

			if(NowState[i] == KEY_UNPRESSED && LastState[i] == KEY_PRESSED)
			{
				Key_Flag[i] |= UP;
			}

			if(S[i] == 0)
			{
				if(NowState[i] == KEY_PRESSED)
				{
					KeyTime[i]=KEY_TIME_LONG;
					S[i]=1;
				}
			}
			else if(S[i] == 1)
			{
				if(NowState[i] == KEY_UNPRESSED)
				{
					KeyTime[i]=KEY_TIME_DOUBLE;
					S[i]=2;
				}
				else if(KeyTime[i] == 0)
				{
					KeyTime[i]=KEY_TIME_REPEAT;
					Key_Flag[i] |= LONG;
					S[i]=4;
				}
			}
			else if(S[i]==2)
			{
				if(NowState[i] == KEY_PRESSED)
				{
					Key_Flag[i] |= DOUBLE;
					S[i]=3;
				}
				else if(KeyTime[i] == 0)
				{
					Key_Flag[i] |= SINGLE;
					S[i]=0;
				}
			}
			else if(S[i] == 3)
			{
				if(NowState[i] == KEY_UNPRESSED)
				{
					S[i]=0;
				}
			}
			else if(S[i]==4)
			{
				if(NowState[i] == KEY_UNPRESSED)
				{
					S[i]=0;
				}
				else if(KeyTime[i] == 0)
				{
					KeyTime[i]=KEY_TIME_REPEAT;
					Key_Flag[i] |= REPEAT;
					S[i]=4;
				}
			}
			else
			{
				S[i]=0;
			}
		}
	}
}

3、定时器0

h文件

#ifndef __TIMER0_H__
#define __TIMER0_H__

void Timer0_Init(void);

#endif

c文件

#include <REGX52.H>

/**
  * 函    数：定时器0初始化
  * 参    数：无
  * 返 回 值：无
  */
void Timer0_Init(void)
{
	TMOD&=0xF0;	//设置定时器模式为16位不自动重装模式
	TMOD|=0x01;	//设置定时器模式为16位不自动重装模式
	TL0=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH0=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	TF0=0;		//清除TF0标志
	TR0=1;		//定时器0开始计时
	ET0=1;		//打开定时器0中断允许
	EA=1;		//打开总中断
	PT0=0;		//设置定时器0的优先级
}

/*定时器中断函数模板
void Timer0_Routine() interrupt 1	//定时器0中断函数
{
	static unsigned int T0Count;	//定义静态变量
	TL0=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH0=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;

	}
}
*/

4、定时器1

h文件

#ifndef __TIMER1_H__
#define __TIMER1_H__

void Timer1_Init(void);

#endif

c文件

#include <REGX52.H>

/**
  * 函    数：定时器1初始化
  * 参    数：无
  * 返 回 值：无
  */
void Timer1_Init(void)
{
	TMOD&=0x0F;	//设置定时器模式为16位不自动重装模式
	TMOD|=0x10;	//设置定时器模式为16位不自动重装模式
	TL1=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH1=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	TF1=0;		//清除TF1标志
	TR1=1;		//定时器1开始计时
	ET1=1;		//打开定时器1中断允许
	EA=1;		//打开总中断
	PT1=1;		//设置定时器1的优先级
}

/*定时器中断函数模板
void Timer1_Routine() interrupt 3	//定时器1中断函数
{
	static unsigned int T1Count;	//定义静态变量
	TL1=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH1=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	T1Count++;
	if(T1Count>=1000)
	{
		T1Count=0;

	}
}
*/

四、主函数

main.c

/*by甘腾胜@20250613
【效果查看/操作演示】B站搜索“甘腾胜”或“gantengsheng”查看
【单片机】STC89C52RC
【频率】12T@11.0592MHz
【外设】8X8LED点阵屏、矩阵按键
【简单的原理分析】https://blog.youkuaiyun.com/gantengsheng/article/details/143581157
【注意】点阵屏旁边的跳线帽要接三个排针的左边两个
【操作说明】
（1）循环滚动显示游戏英文名的界面按任意按键开始游戏
（2）按S10旋转方块（逆时针），按S13、S15控制方块左右移动，按S14方块加速下落，按S16方块瞬间下落到底
（3）游戏结束全屏闪烁界面按S1进入滚动显示得分的英文的界面
（5）滚动显示得分的英文的界面可按S1跳过
（6）循环滚动显示得分界面可按S2返回，重新开始游戏
*/

#include <REGX52.H>		//51单片机头文件
#include <STDLIB.H>		//随机函数
#include "MatrixLED.h"	//8X8点阵屏
#include "MatrixKey.h"	//矩阵按键
#include "Timer0.h"		//定时器0
#include "Timer1.h"		//定时器1

/** 图层0显存数组Layer0数据、图层1显存数组Layer1数据存储格式：
  *
  * 图层0和图层1显存数组存储的是已固定的和正在下落的方块的位置信息
  * 显存数组数据为unsigned char型，共8位
  * 纵向8点，高位在下，从左到右
  * 每一个Bit对应一个像素点，即对应一个LED
  *
  * B0	B0				B0	B0
  * B1	B1  			B1	B1
  * B2	B2  			B2	B2
  * B3	B3  ------->	B3	B3
  * B4	B4  			B4	B4
  * B5	B5  			B5	B5
  * B6	B6  			B6	B6
  * B7	B7  			B7	B7
  */

/** 坐标轴定义：
  *
  * 左上角为原点(0,0)
  * 横向向右为X轴，取值范围：0~7
  * 纵向向下为Y轴，取值范围：0~7
  *
  * 	0		X轴		7
  * 	.————————————————>
  *   0 |
  * 	|
  * 	|
  * Y轴	|
  * 	|
  * 	|
  *   7 |
  * 	v
  */

unsigned char Mode;	//游戏模式，0：循环滚动显示游戏英文名，1：游戏中，2：游戏结束全屏闪烁，3：滚动显示得分的英文，4：循环滚动显示得分
unsigned char LastMode;	//上一次的游戏模式，切换模式时用来清空所有按键的所有标志位
unsigned char Offset;	//偏移量，用来控制字母或数字向左滚动显示
bit OnceFlag;	//各模式中（切换为其他模式前）只执行一次的标志，类似于主函数主循环前的那部分，用于该模式的初始化，1：执行，0：不执行
bit FlashFlag;	//闪烁的标志，1：不显示，0：显示
bit ScrollFlag;	//字母或数字滚动显示时，切换显示的标志，1：切换，0：不切换
bit PauseFlag;	//游戏时暂停的标志，1：暂停，0：不暂停
unsigned char GameOverFlag;	//游戏结束的的标志（函数返回值类型为unsigned char，不能定义为bit），1：游戏结束，0：游戏未结束
unsigned int T0Count_0;	//定时器0全局计数变量
unsigned char Score;	//游戏得分，范围：0~65535
unsigned char ScoreLength;	//游戏得分的位数，范围：1~5
unsigned char xdata ScoreShow[]={	//游戏得分（用于循环滚动显示），取模要求：逐列式取模，高位在下，亮点为1，xdata：变量保存在片外RAM
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
0x00,0x00,0x00,0x00,0x00,0x00,	// 得分最多五位数，每一个数字对应6个字节
0x00,0x00,0x00,0x00,0x00,0x00,	// 得分最多五位数，每一个数字对应6个字节
0x00,0x00,0x00,0x00,0x00,0x00,	// 得分最多五位数，每一个数字对应6个字节
0x00,0x00,0x00,0x00,0x00,0x00,	// 得分最多五位数，每一个数字对应6个字节
0x00,0x00,0x00,0x00,0x00,0x00,	// 得分最多五位数，每一个数字对应6个字节
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
};
unsigned char code Table1[]={	//游戏名称“俄罗斯方块”的英文：<<TETRIS>>，宽6高8，取模要求：逐列式取模，高位在下，亮点为1，code：数据存储在Flash中
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
0x00,0x08,0x14,0x22,0x49,0x14,0x22,0x41,	// <<	宽8高8（自定义书名号：两个小于号）
0x00,0x01,0x01,0x7F,0x01,0x01,	// T
0x00,0x7F,0x49,0x49,0x49,0x41,	// E
0x00,0x01,0x01,0x7F,0x01,0x01,	// T
0x00,0x7F,0x09,0x19,0x29,0x46,	// R
0x00,0x00,0x41,0x7F,0x41,0x00,	// I
0x00,0x46,0x49,0x49,0x49,0x31,	// S
0x00,0x41,0x22,0x14,0x49,0x22,0x14,0x08,	// >>
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	// 无显示
};
unsigned char code Table2[]={	//“得分”的英文：“SCORE”，宽6高8，取模要求：逐列式取模，高位在下，亮点为1
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	//无显示
0x00,0x46,0x49,0x49,0x49,0x31,	// S
0x00,0x3E,0x41,0x41,0x41,0x22,	// C
0x00,0x3E,0x41,0x41,0x41,0x3E,	// O
0x00,0x7F,0x09,0x19,0x29,0x46,	// R
0x00,0x7F,0x49,0x49,0x49,0x41,	// E
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,	//无显示
};
unsigned char code Table3[]={	//游戏得分的字模数据，宽6高8，取模要求：逐列式取模，高位在下，亮点为1
0x00,0x3E,0x51,0x49,0x45,0x3E,	// 0
0x00,0x00,0x42,0x7F,0x40,0x00,	// 1
0x00,0x42,0x61,0x51,0x49,0x46,	// 2
0x00,0x21,0x41,0x45,0x4B,0x31,	// 3
0x00,0x18,0x14,0x12,0x7F,0x10,	// 4
0x00,0x27,0x45,0x45,0x45,0x39,	// 5
0x00,0x3C,0x4A,0x49,0x49,0x30,	// 6
0x00,0x01,0x71,0x09,0x05,0x03,	// 7
0x00,0x36,0x49,0x49,0x49,0x36,	// 8
0x00,0x06,0x49,0x49,0x29,0x1E,	// 9
};

bit FallFlag;	//方块下落的标志，1：下落一个像素，0：暂不下落
unsigned char ReferencePointX;	//参考点的X坐标（以该参考点为原点，新建一个坐标系）
unsigned char ReferencePointY;	//参考点的Y坐标（以该参考点为原点，新建一个坐标系）
unsigned char idata Layer0[8];	//图层0的显示缓存，用来存储已经固定的方块的位置，idata：变量保存在片内间接寻址区
unsigned char idata Layer1[8];	//图层1的显示缓存，用来存储正在下落的方块的位置，idata：变量保存在片内间接寻址区
char idata BlockX[4];	//方块的X坐标，左上角的LED为原点(0,0)，向右为X轴正方向，向下为Y轴正方向
char idata BlockY[4];	//方块的Y坐标，左上角的LED为原点(0,0)，向右为X轴正方向，向下为Y轴正方向
char idata AfterRotateX[4];	//方块旋转后的X坐标，用来判断方块能否旋转
char idata AfterRotateY[4];	//方块旋转后的Y坐标，用来判断方块能否旋转
unsigned char BlockSelect;	//方块选择变量，范围：0~27，根据数组AllBlocks来确定是哪个方块
unsigned char NextBlock;	//下一个方块，范围：0~27，根据数组AllBlocks来确定是哪个方块
unsigned int Line;	//所消的总行数
unsigned char LinePlus;	//一次所消的行数
char code AllBlocks[28][4][2]={

//存储了7种方块的28种方向的具体信息（相对于参考点的坐标），程序中根据此数据计算方块在屏幕的位置
//以参考点为原点，建立一个新的坐标系，同样是向右为X轴正方向，向下为Y轴的正方向
//下面数据的每一行（8个字节）对应一个方块相对于参考点的坐标，分别为方块的四小块的X、Y坐标
//以第一个方块（“田”）的数据（前8个数据）为例
//0,0,对应的是“田”的左下角
//1,0,对应的是“田”的右下角
//0,-1,对应的是“田”的左上角
//1,-1,对应的是“田”的右下角
//相对于参考点的X坐标都是大于等于零，相对于参考点的Y坐标都是小于等于零

//	口口
//	口口
0,0, 1,0, 0,-1, 1,-1,	//0

//	口口口口
0,0, 1,0, 2,0, 3,0,		//1

//	  口
//	口口口
0,0, 1,0, 2,0, 1,-1,	//2

//	口
//	口口
//	  口
1,0, 0,-1, 1,-1, 0,-2,	//3

//	  口
//	口口
//	口
0,0, 0,-1, 1,-1, 1,-2,	//4

//	    口
//	口口口
0,0, 1,0, 2,0, 2,-1,	//5

//	口
//	口口口
0,0, 1,0, 2,0, 0,-1,	//6

//	口口
//	口口
0,0, 1,0, 0,-1, 1,-1,	//7

//	口
//	口
//	口
//	口
0,0, 0,-1, 0,-2, 0,-3,	//8

//	  口
//	口口
//	  口
1,0, 0,-1, 1,-1, 1,-2,	//9

//	  口口
//	口口
0,0, 1,0, 1,-1, 2,-1,	//10

//	口口
//	  口口
1,0, 2,0, 0,-1, 1,-1,	//11

//	口口
//	  口
//	  口
1,0, 1,-1, 0,-2, 1,-2,	//12

//	  口
//	  口
//	口口
0,0, 1,0, 1,-1, 1,-2,	//13

//	口口
//	口口
0,0, 1,0, 0,-1, 1,-1,	//14

//	口口口口
0,0, 1,0, 2,0, 3,0,		//15

//	口口口
//	  口
1,0, 0,-1, 1,-1, 2,-1,	//16

//	口
//	口口
//	  口
1,0, 0,-1, 1,-1, 0,-2,	//17

//	  口
//	口口
//	口
0,0, 0,-1, 1,-1, 1,-2,	//18

//	口口口
//  口
0,0, 0,-1, 1,-1, 2,-1,	//19

//	口口口
//	    口
2,0, 0,-1, 1,-1, 2,-1,	//20

//	口口
//	口口
0,0, 1,0, 0,-1, 1,-1,	//21

//	口
//	口
//	口
//	口
0,0, 0,-1, 0,-2, 0,-3,	//22

//	口
//	口口
//	口
0,0, 0,-1, 1,-1, 0,-2,	//23

//	  口口
//	口口
0,0, 1,0, 1,-1, 2,-1,	//24

//	口口
//	  口口
1,0, 2,0, 0,-1, 1,-1,	//25

//	口
//	口
//	口口
0,0, 1,0, 0,-1, 0,-2,	//26

//	口口
//	口
//	口
0,0, 0,-1, 0,-2, 1,-2,	//27

};

/**
  * 函    数：图层0和图层1的数据叠加，更新屏幕显示
  * 参    数：无
  * 返 回 值：无
  * 说    明：由定时器1自动扫描数组DisplayBuffer的数据进行显示
  */
void UpdateDisplay(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DisplayBuffer[i] = Layer0[i] | Layer1[i];
	}
}

/**
  * 函    数：图层0显存数组指定位置按指定的数值赋值
  * 参    数：X 指定点的横坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Y 指定点的纵坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Value 数值，0：指定Bit置0，非0：指定Bit置1
  * 返 回 值：无
  */
void Layer0_ControlPoint(char X,char Y,unsigned char Value)
{
	if(Value==0)
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7){ Layer0[X] &= ~(0x01<<Y); }
	}
	else
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7){ Layer0[X] |= 0x01<<Y; }
	}
}

/**
  * 函    数：图层1显存数组指定位置按指定的数值赋值
  * 参    数：X 指定点的横坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Y 指定点的纵坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Value 数值，0：指定Bit置0，非0：指定Bit置1
  * 返 回 值：无
  */
void Layer1_ControlPoint(char X,char Y,unsigned char Value)
{
	if(Value==0)
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7){ Layer1[X] &= ~(0x01<<Y); }
	}
	else
	{
		if(X>=0 && X<=7 && Y>=0 && Y<=7){ Layer1[X] |= 0x01<<Y; }
	}
}

/**
  * 函    数：图层0显存数组获取指定位置点的值
  * 参    数：X 指定点的横坐标，范围：-128~127，屏幕区域：0~7
  * 参    数：Y 指定点的纵坐标，范围：-128~127，屏幕区域：0~7
  * 返 回 值：屏幕区域内返回0或1，超出屏幕区域返回2（特殊：屏幕正上方会返回0）
  */
unsigned char Layer0_GetPoint(char X,char Y)
{
	if(X>=0 && X<=7)	//如果是第1列到第8列
	{
		if(Y>=0 && Y<=7)	//如果是第1行到第8行
		{
			if( Layer0[X] & (0x01<<Y) ) {return 1;}	//屏幕区域内，指定的位为1，则返回1
			else {return 0;}	//屏幕区域内，指定的位为0，则返回0
		}
		else if(Y<0)	//如果是屏幕区域上方，则返回0，目的是让方块未完全进入屏幕区域时不会被固定
		{
			return 0;
		}
		else	//如果是屏幕区域下方，则返回2，用来检测下落方块是否来到底部
		{
			return 2;
		}
	}
	else{return 2;}	//如果不是第1列到第8列
}

/**
  * 函    数：将图层0显存数组全部清零
  * 参    数：无
  * 返 回 值：无
  * 说    明：图层0显存数组存储已经固定的方块的位置
  */
void Layer0_Clear(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		Layer0[i]=0;
	}
}

/**
  * 函    数：将图层1显存数组全部清零
  * 参    数：无
  * 返 回 值：无
  * 说    明：图层1显存数组存储正在下落的方块的位置
  */
void Layer1_Clear(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		Layer1[i]=0;
	}
}

/**
  * 函    数：图层1显存数组更新方块的位置信息
  * 参    数：无
  * 返 回 值：无
  * 说    明：一个方块由四个LED组成
  */
void Layer1_UpdateBlock(void)
{
	unsigned char i;
	Layer1_Clear();	//图层1清空数据
	for(i=0;i<4;i++)	//更新方块坐标
	{
		BlockX[i]=ReferencePointX+AllBlocks[BlockSelect][i][0];	//X坐标，根据参考点坐标和相对参考点的坐标来计算
		BlockY[i]=ReferencePointY+AllBlocks[BlockSelect][i][1];	//Y坐标，根据参考点坐标和相对参考点的坐标来计算
	}
	for(i=0;i<4;i++)	//根据方块坐标，将方块的位置信息更新到图层1显存数组
	{
		Layer1_ControlPoint(BlockX[i],BlockY[i],1);
	}
}

/**
  * 函    数：检查是否要固定方块
  * 参    数：无
  * 返 回 值：要固定方块返回1，不固定方块返回0
  */
unsigned char IsFix(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		if( Layer0_GetPoint(BlockX[i],BlockY[i]+1) )
		{	//检查方块的下方是否是区域底部或其他已经固定了的方块
			return 1;
		}
	}
	return 0;
}

/**
  * 函    数：固定方块
  * 参    数：无
  * 返 回 值：无
  * 说    明：方块下落时，如果下方是区域底部或其他已经固定了的方块，则该正在下落的方块会被固定
  * 说    明：用图层0显存数组保存固定后的方块的位置
  */
void FixBlock(void)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		Layer0[i] = Layer0[i] | Layer1[i];
	}
}

/**
  * 函    数：检查方块能否左移
  * 参    数：无
  * 返 回 值：能左移返回1，不能左移返回0
  */
unsigned char CanMoveLeft(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		if( Layer0_GetPoint(BlockX[i]-1,BlockY[i]) )
		{
			return 0;
		}
	}
	return 1;
}

/**
  * 函    数：检查方块能否右移
  * 参    数：无
  * 返 回 值：能右移返回1，不能右移返回0
  */
unsigned char CanMoveRight(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		if( Layer0_GetPoint(BlockX[i]+1,BlockY[i]) )
		{
			return 0;
		}
	}
	return 1;
}

/**
  * 函    数：检查能否旋转
  * 参    数：X 参考点的X坐标
  * 参    数：Y 参考点的Y坐标
  * 返 回 值：能旋转返回1，不能旋转返回0
  * 说    明：左上角的LED为原点(0,0)，向右为X轴正方向，向下为Y轴正方向
  */
unsigned char CanRotate(char X,char Y)
{
	unsigned char i;
	for(i=0;i<4;i++)	//根据提供的参考坐标，获取旋转后的方块的坐标
	{
		AfterRotateX[i]=X+AllBlocks[(BlockSelect+7)%28][i][0];
		AfterRotateY[i]=Y+AllBlocks[(BlockSelect+7)%28][i][1];
	}
	for(i=0;i<4;i++)
	{	//检测旋转后的方块有没有超过屏幕区域，以及有没有跟固定的方块有重叠
		if( Layer0_GetPoint(AfterRotateX[i],AfterRotateY[i]) )
		{	//如果有，则返回0，即不能旋转
			return 0;
		}
	}
	return 1;	//如果没有，则返回1，即能旋转
}

/**
  * 函    数：旋转方块
  * 参    数：无
  * 返 回 值：无
  */
void RotateBlock(void)
{
	BlockSelect+=7;
	BlockSelect%=28;
	Layer1_UpdateBlock();
	UpdateDisplay();
}

/**
  * 函    数：检查和消除
  * 参    数：无
  * 返 回 值：所消的行数，范围：0~4
  * 说    明：方块固定后从下遍历每一行，行满了后则消除该行
  */
unsigned char CheckAndEliminate(void)
{
	unsigned char i,j,k;
	unsigned char Count,Temp=0;
	for(i=0;i<8;i++)	//固定方块后，从下往上，遍历每一行
	{
		Count=0;
		for(j=0;j<8;j++)	//统计一行亮着的LED的个数
		{
			if(Layer0_GetPoint(j,7-i))
			{
				Count++;
			}
		}
		if(Count==8)	//如果某一行的LED全亮
		{
			Temp++;
			for(k=i;k<7;k++)	//该行以上的所有像素下移一格
			{
				for(j=0;j<8;j++)
				{
					Layer0_ControlPoint(j,7-k,Layer0_GetPoint(j,6-k));
				}
			}
			for(j=0;j<8;j++)	//如果有消行，则下移后清空第一行
			{
				Layer0_ControlPoint(j,0,0);
			}
			i--;	//下移后重新检查该行
		}
	}
	return Temp;
}

/**
  * 函    数：判断游戏是否结束
  * 参    数：无
  * 返 回 值：游戏结束返回1，游戏未结束返回0
  * 说    明：如果下一个方块无法下落一点，则游戏结束
  */
unsigned char IsGameOver(void)
{
	unsigned char i;
	for(i=0;i<4;i++)
	{
		BlockX[i]=3+AllBlocks[BlockSelect][i][0];
		BlockY[i]=0+AllBlocks[BlockSelect][i][1];
	}
	for(i=0;i<4;i++)
	{
		if(BlockY[i]==0)
		{
			if(Layer0_GetPoint(BlockX[i],0))
			{
				return 1;
			}
		}
	}
//	for(i=3;i<=6;i++)
//	{
//		if( Layer0_GetPoint(i,0) )
//		{
//			return 1;
//		}
//	}
	return 0;
}

/**
  * 函    数：幂函数/指数函数
  * 参    数：X 底
  * 参    数：Y 幂
  * 返 回 值：X的Y次方
  * 说    明：辅助取出Score中的某一位上的数字
  */
unsigned int Pow(unsigned char X,unsigned char Y)
{
	unsigned char i;
	unsigned int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * 函    数：主函数（有且仅有一个）
  * 参    数：无
  * 返 回 值：无
  * 说    明：主函数是程序执行的起点，负责执行整个程序的主要逻辑‌
  */
void main()
{
	unsigned char i,j;	//For循环用到的临时变量

	P2_5=0;	//防止开发板上的蜂鸣器发出声音
	Timer0_Init();  //定时器0初始化
	Timer1_Init();  //定时器1初始化
	MatrixLED_Init();	//点阵屏初始化

	OnceFlag=1;
	Key_Clear();	//进主循环前清空所有按键的所有标志位

	while(1)
	{

		/*按键处理*/
		if(Mode != LastMode)	//如果模式发生改变
		{
			Key_Clear();	//每次切换模式都要清空所有按键的所有标志位，防止本模式置1的标志位影响下一模式
			LastMode=Mode;
		}
		if(Mode==0)	//如果是循环滚动显示游戏英文名的界面
		{
			for(i=0;i<16;i++)
			{
				if(Key(i,DOWN))	//如果有任意按键按下
				{
					srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
					Mode=1;	//切换到模式1
					OnceFlag=1;	//切换模式前只执行一次的标志置1
					break;	//退出循环
				}
			}
		}
		else if(Mode==1)	//如果是正在游戏的界面
		{
			if(Key(S1,DOWN))	//如果按下S1
			{
				srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
				PauseFlag=!PauseFlag;	//置反暂停的标志
				if(PauseFlag==0)	//从暂停变成继续的时候，显示方块
				{
						Layer1_UpdateBlock();	//图层1中写入正在下落的方块的位置的信息
						UpdateDisplay();	//更新屏幕显示
				}
			}
			if( (Key(S13,DOWN) || Key(S13,REPEAT)) && PauseFlag==0)	//如果S13按下或重复，且不是暂停状态
			{
				srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
				if( CanMoveLeft() )	//如果方块能左移
				{
					ReferencePointX--;	//参考点的X坐标减1
					Layer1_UpdateBlock();	//更新正在下落的方块的位置
					UpdateDisplay();	//更新屏幕显示
				}
			}
			if( (Key(S15,DOWN) || Key(S15,REPEAT)) && PauseFlag==0)	//如果S15按下或重复，且不是暂停状态
			{
				srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
				if( CanMoveRight() )	//如果方块能右移
				{
					ReferencePointX++;	//参考点的X坐标加1
					Layer1_UpdateBlock();	//更新正在下落的方块的位置
					UpdateDisplay();	//更新屏幕显示
				}
			}
			if(Key(S10,DOWN) && PauseFlag==0)	//如果按下S10，且不是暂停状态
			{
				srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
				if( CanRotate(ReferencePointX,ReferencePointY) )
				{	//如果旋转后，没有超出屏幕区域，也没有跟已固定的方块重叠
					RotateBlock();	//旋转并更新屏幕显示
				}
				else if( CanRotate(ReferencePointX-1,ReferencePointY) )
				{	//如果旋转后左移一格，没有超出屏幕区域，也没有跟已固定的方块重叠
					ReferencePointX--;	//更新参考点的X坐标
					RotateBlock();	//旋转并更新屏幕显示
				}
				else if( CanRotate(ReferencePointX-2,ReferencePointY) )
				{	//如果旋转后左移两格，没有超出屏幕区域，也没有跟已固定的方块重叠
					ReferencePointX-=2;	//更新参考点的X坐标
					RotateBlock();	//旋转并更新屏幕显示
				}
				else if( CanRotate(ReferencePointX-3,ReferencePointY) )
				{	//如果旋转后左移三格，没有超出屏幕区域，也没有跟已固定的方块重叠
					ReferencePointX-=3;	//更新参考点的X坐标
					RotateBlock();	//旋转并更新屏幕显示
				}
				//如果以上四种情况都不满足，则不旋转方块
			}
			if((Key(S14,DOWN) || Key(S14,REPEAT)) && PauseFlag==0)	//如果S14按下或重复，且不是暂停状态，则方块加速下落
			{
				srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
				if( IsFix() )	//如果是固定方块的情况
				{
					FixBlock();	//则固定方块
					LinePlus=CheckAndEliminate();	//方块固定后，从下往上遍历每一行，行满则消除，并返回所消的行数
					Line=Line+LinePlus;	//更新存储总行数的变量
					Score=Score+LinePlus*LinePlus;	//更新得分，一次所消的行数越多，得分越多
					ReferencePointX=3;	//方块固定后，参考点坐标重置
					ReferencePointY=-1;	//方块固定后，参考点坐标重置
					BlockSelect=NextBlock;	//固定方块后，更新要下落的方块
					NextBlock=rand()%28;	//确定下一个方块
					GameOverFlag=IsGameOver();	//判断游戏是否结束
					T0Count_0=0;	//定时器0全局计数变量清零
					FallFlag=0;	//方块下落的标志置0
				}
				if(GameOverFlag==0)
				{
					ReferencePointY++;	//方块下落一格
					Layer1_UpdateBlock();	//更新正在下落的方块的位置
					UpdateDisplay();	//更新屏幕显示
					T0Count_0=0;	//定时器0全局计数变量清零
					FallFlag=0;	//方块下落的标志置0
				}
			}
			if(Key(S16,DOWN) && PauseFlag==0)	//如果是按下S16，且不是暂停状态
			{
				srand(TL0);	//每次按键按下都用定时器0的低8位做种子，从而产生真随机数
				while( IsFix()==0 )	//瞬间到达底部（不显示下落的过程）
				{
					ReferencePointY++;
					Layer1_UpdateBlock();	//更新正在下落的方块的位置
				}
				FixBlock();
				LinePlus=CheckAndEliminate();	//方块固定后，从下往上遍历每一行，行满则消除，并返回所消的行数
				Line=Line+LinePlus;	//更新存储总行数的变量
				Score=Score+LinePlus*LinePlus;	//更新得分，一次所消的行数越多，得分越多
				UpdateDisplay();	//更新屏幕显示
				GameOverFlag=IsGameOver();
				T0Count_0=0;	//定时器0全局计数变量清零
				FallFlag=0;	//方块下落的标志置0
				if(GameOverFlag==0)
				{
					ReferencePointX=3;
					ReferencePointY=0;
					BlockSelect=NextBlock;	//固定方块后，更新要下落的方块
					NextBlock=rand()%28;	//确定下一个方块
					Layer1_UpdateBlock();	//更新正在下落的方块的位置
					UpdateDisplay();	//更新屏幕显示
				}
			}
		}
		else if(Mode==2)	//如果是游戏结束全屏闪烁的界面
		{
			if(Key(S1,DOWN))	//如果按下S1
			{
				Mode=3;
				OnceFlag=1;
			}
		}
		else if(Mode==3)	//如果是滚动显示英文“SCORE”的界面
		{
			if(Key(S1,DOWN))	//如果按下S1
			{
				Mode=4;
				OnceFlag=1;
			}
		}
		else if(Mode==4)	//如果是循环滚动显示得分的界面
		{
			if(Key(S2,DOWN))	//如果按下S2
			{
				Mode=1;	//重新开始游戏
				OnceFlag=1;
			}
		}

		/*游戏处理*/
		if(Mode==0)	//循环滚动显示游戏英文名
		{
			if(OnceFlag)	//切换到其他模式前，此if中的代码只执行1次
			{
				OnceFlag=0;	//只执行一次的标志置0
				Offset=0;	//滚动显示的偏移量清零
			}
			if(ScrollFlag)	//如果滚动显示的标志ScrollFlag为真（非零即真）
			{
				ScrollFlag=0;	//滚动显示的标志ScrollFlag置0
				MatrixLED_HS(Table1,Offset);	//滚动显示，向左
				Offset++;	//每次向左移动一个像素
				Offset%=60;	//越界清零，循环滚动显示
			}
		}
		else if(Mode==1)	//游戏进行中
		{
			if(OnceFlag)
			{	//游戏初始化
				OnceFlag=0;
				MatrixLED_Clear();	//清屏
				Score=0;	//得分清零
				for(i=0;i<46;i++){ScoreShow[i]=0;}	//清空分数显示的缓存数组的数据
				PauseFlag=0;	//暂停的标志置0
				GameOverFlag=0;	//游戏结束的标志置0
				Line=0;	//所消的总行数清零
				LinePlus=0;	//上一次所消的行数清零
				BlockSelect=rand()%28;	//开始游戏时随机确定一个方块
				NextBlock=rand()%28;	//开始游戏时随机确定下一个方块
				ReferencePointX=3;	//初始化参考点的X坐标
				ReferencePointY=0;	//初始化参考点的Y坐标
				Layer0_Clear();	//图层0清空数据
				Layer1_Clear();	//图层1清空数据
				Layer1_UpdateBlock();	//更新正在下落的方块的显示
				UpdateDisplay();	//更新屏幕的显示
				T0Count_0=0;	//定时器0全局计数变量清零
				FallFlag=0;	//方块下落的标志置0
			}
			if(GameOverFlag==0)	//如果游戏未结束
			{
				if(PauseFlag==0)	//如果不是暂停
				{
					if(FallFlag)	//如果方块下落的标志为真
					{
						FallFlag=0;	//方块下落的标志置0
						if( IsFix() )
						{
							FixBlock();
							LinePlus=CheckAndEliminate();	//方块固定后，从下往上遍历每一行，行满则消除，并返回所消的行数
							Line=Line+LinePlus;	//更新存储总行数的变量
							Score=Score+LinePlus*LinePlus;	//更新得分，一次所消的行数越多，得分越多
							ReferencePointX=3;
							ReferencePointY=-1;
							BlockSelect=NextBlock;	//固定方块后，更新要下落的方块
							NextBlock=rand()%28;	//确定下一个方块
							GameOverFlag=IsGameOver();	//判断游戏是否结束
						}
						if(GameOverFlag==0)
						{
							ReferencePointY++;
							Layer1_UpdateBlock();	//更新正在下落的方块的位置
							UpdateDisplay();	//更新屏幕显示
						}
					}
				}
				else	//如果是暂停状态
				{
					if(FlashFlag)
					{
						Layer1_Clear();	//清除图层1正在下落的方块的位置信息
						UpdateDisplay();	//更新屏幕显示
					}
					else
					{
						Layer1_UpdateBlock();	//重新向图层1写入正在下落的方块的位置信息
						UpdateDisplay();	//更新屏幕显示
					}
				}
			}
			else	//如果游戏结束
			{
				Mode=2;	//切换到模式2
			}
		}
		else if(Mode==2)	//游戏结束全屏闪烁
		{
			//在定时器1中实现全屏闪烁
		}
		else if(Mode==3)	//滚动显示得分的英文“SCORE”
		{
			if(OnceFlag)
			{
				OnceFlag=0;
				Offset=0;
			}
			if(ScrollFlag && Offset<=38)	//只滚动显示一次英文
			{
				ScrollFlag=0;
				MatrixLED_HS(Table2,Offset);	//滚动显示，向左
				Offset++;
			}
			else if(Offset>38) //滚动结束后，自动切换到循环滚动显示得分的模式
			{
				Mode=4;
				OnceFlag=1;
			}
		}
		else if(Mode==4)	//循环滚动显示得分
		{
			if(OnceFlag)
			{
				OnceFlag=0;
				Offset=0;
				if(Score>=10000){ScoreLength=5;}//判断得分是多少位数
				else if(Score>=1000){ScoreLength=4;}
				else if(Score>=100){ScoreLength=3;}
				else if(Score>=10){ScoreLength=2;}
				else{ScoreLength=1;}
				for(j=0;j<ScoreLength;j++)//将得分的数字的字模写入数组ScoreShow中
				{
					for(i=0;i<6;i++)
					{
						ScoreShow[8+6*j+i]=Table3[(Score/Pow(10,ScoreLength-1-j)%10)*6+i];
					}
				}
			}
			if(ScrollFlag)
			{
				ScrollFlag=0;
				MatrixLED_HS(ScoreShow,Offset);	//滚动显示，向左
				Offset++;
				Offset%=8+ScoreLength*6;	//循环滚动显示
			}
		}

	}
}

/**
  * 函    数：定时器0中断函数
  * 参    数：无
  * 返 回 值：无
  */
void Timer0_Routine() interrupt 1
{
	static unsigned char T0Count0,T0Count1;	//定义计时器静态计数变量
	TL0=0x00;	//设置定时初值，定时10ms，12T@11.0592MHz
	TH0=0xDC;	//设置定时初值，定时10ms，12T@11.0592MHz
	Key_Tick();	//每隔10ms调用一次按键驱动函数Key_Tick
	T0Count0++;
	T0Count1++;
	if(PauseFlag==0){T0Count_0++;}	//不暂停时才计数
	if(T0Count0>=50)	//每隔500ms置反FlashFlag
	{
		T0Count0=0;
		FlashFlag=!FlashFlag;
	}
	if(T0Count1>=10)	//每隔100ms滚动显示一次字母或数字
	{
		T0Count1=0;
		ScrollFlag=1;
	}
	if(T0Count_0>=100)	//每隔1s方块下落一个像素
	{
		T0Count_0=0;
		FallFlag=1;
	}
}

/**
  * 函    数：定时器1中断函数
  * 参    数：无
  * 返 回 值：无
  * 说    明：专门用定时器1来扫描显示LED点阵屏，定时器1的优先级要比定时器0的高，否则显示会有闪烁现象
  */
void Timer1_Routine() interrupt 3
{
	TL1=0x66;	//设置定时初值，定时1ms，12T@11.0592MHz
	TH1=0xFC;	//设置定时初值，定时1ms，12T@11.0592MHz
	if(Mode==2 && FlashFlag){P0=0xFF;}	//控制游戏结束后的全屏闪烁
	else{MatrixLED_Tick();}
}

总结

之前做贪吃蛇的时候就想做俄罗斯方块了，然后觉得比贪吃蛇复杂很多，因为要控制四个LED的移动、旋转、碰撞检测、是否要固定的检测、是否要消行的检测等等，就一直构思怎么按自己想法来实现。

其实思路很早就已经有的了，只是在做其他很多的小游戏，拖到了现在。

做的过程会发现有很多细节要处理，就一点一点修改，直到最近才做出来。如果还没开始，还在思考一些细节，不去实践，是永远做不出来的。

要在做的过程中调试才会发现一些自己没想到的要处理的细节。

我觉得不要拖拉，要直面困难，遇到困难就一个一个地想办法解决，到你真正去做的时候，会发现，没有你想象中那么难。

51单片机嵌入式开发：11、 STC89C52RC 实现一个滑动的led点阵程序
sinat_30943509的博客
07-17 1375
LED点阵是由多个LED（发光二极管）组成的矩阵型显示器件。它通常以行和列的形式排列，每个LED代表一个像素点。通过控制每个LED的亮灭状态，可以在点阵上显示各种图形、字符或动画。常见的LED点阵屏有各种尺寸和类型，如8x8、16x16、32x32等。每个像素点通常由一个LED和一个驱动电路组成，该驱动电路负责控制LED的亮灭状态。为了使用LED点阵屏，一般需要通过微控制器或单片机来控制。
单片机设计 基于单片机实现的俄罗斯方块游戏的详细项目实例
参考资料请自行甄别 资源下载请先试读页面内容 观看内容概要 确认具体需求后再下载 亦或联系博主本人 不提供代码调试服务 如有疑问不解之处 请及时联系博主本人 妥善解决 加油 谢谢 你的鼓励是我前行的动力 谢谢支持 加油 谢谢
02-21 919
本项目基她单片机她俄罗斯方块游戏实她，目她她开发一款可运行在嵌入式平台上她俄罗斯方块游戏，使其不仅能为用户提供传统她娱乐体验，还能够作为学习和研究嵌入式系统她工具。项目她实她不仅展示了嵌入式开发中她技术挑战，还提供了一个趣味她和可操作她她案例，帮助开发者在学习嵌入式系统开发她同时，体验如何将经典她计算机游戏移植到嵌入式设备上。在设计基她单片机她俄罗斯方块游戏时，用户界面她设计至关重要，尤其她在嵌入式设备上，界面要兼顾视觉效果她响应速度，同时确保玩家体验她流畅她。下面她详细她设计和代码实她。
俄罗斯方块 AT89C52 基于12864液晶
12-13
资源很详细，hex文件 C语言源文件都有 欢迎下载 后续还有推箱子 贪吃蛇
毕设分享|基于52单片机实现的俄罗斯方块游戏
Sen_091的博客
12-14 953
本设计要实现的基本功能是：应用按键来控制方块的变换与移动；消除一行并计分；消除多行额外奖励记分，方块堆满时结束游戏等俄罗斯方块的基本功能。单片机在手持娱乐设备上的应用具有非常大的潜力，它能将其带入到一个新的阶段。为了解决外部电路图，必须充分了解所用液晶的显示方法和单片机的外部接口功能，和所需要处理的逻辑关系；还要理解LCD液晶的控制原理，来通过数据端口和控制端口来实现画面在液晶上面的显示。
基于51单片机LED矩阵的简易俄罗斯方块程序
weixin_70230220的博客
11-11 1642
51单片机 俄罗斯方块
16X16,8X8点阵字库
07-07
2. "基于单片机的俄罗斯方块游戏的实现" - 这可能是一个使用点阵字库在单片机上实现的俄罗斯方块游戏源代码，展示了点阵字库在游戏开发中的应用。 3. "点阵控制(16 64)" - 这可能是关于如何控制16列和64行点阵显示屏...
单片机控制下的LED点阵仿真应用研究
在实现俄罗斯方块游戏时，单片机需要处理游戏逻辑、按键输入、图形显示等任务。 - **游戏实现原理**：单片机通过编程控制点阵LED的亮灭，从而在点阵上绘制出游戏的图形界面，并处理用户输入，实现游戏的交互逻辑。 ...
新唐51单片机看门狗配置流程
weixin_63723467的博客
07-26 407
工程环境：MS51单片机、C语言编写、新唐ICP工具下载一、配置流程首先打开MS51单片机数据手册找到看门狗章节。即可看到配置看门狗的寄存器。配置看门狗比较简单，寄存器只有这一个，解释如下。要使能看门狗需要将WDTR置1，清除WDTF标志，清除WDTRF标志。这样即可简单使用看门狗。如果需要在低功耗的场景下使用看门狗，需要将WIDPD置1。如果需要对看门狗复位时间进行配置可以调整时钟分频。MS51的分频配置如下。本例中将溢出时间设置为1.638S，即WDPS全置1。
1 51单片机-C51语法
qq_51776551的博客
07-25 365
C51 是专为 8051 单片机设计的 C 语言扩展，与标准 C 语法有一些区别，本节对于这些区别展开介绍。C51 是标准 C 的嵌入式定制版本，通过扩展语法直接支持 8051 硬件特性（如位操作、中断、特殊寄存器），但牺牲了部分标准 C 的通用性。开发时需特别注意存储器分配和硬件资源的直接操作。
MATLAB实现基于蒙特卡罗树搜索（MCTS）进行无人机三维路径规划的详细项目实例（含完整的程序，GUI设计和代码详解）
07-29
内容概要：本文档详细介绍了基于MATLAB实现的无人机三维路径规划项目，核心算法采用蒙特卡罗树搜索（MCTS）。项目旨在解决无人机在复杂三维环境中自主路径规划的问题，通过MCTS的随机模拟与渐进式搜索机制，实现高效、智能化的路径规划。项目不仅考虑静态环境建模，还集成了障碍物检测与避障机制，确保无人机飞行的安全性和效率。文档涵盖了从环境准备、数据处理、算法设计与实现、模型训练与预测、性能评估到GUI界面设计的完整流程，并提供了详细的代码示例。此外，项目采用模块化设计，支持多无人机协同路径规划、动态环境实时路径重规划等未来改进方向。 适合人群：具备一定编程基础，特别是熟悉MATLAB和无人机技术的研发人员；从事无人机路径规划、智能导航系统开发的工程师；对MCTS算法感兴趣的算法研究人员。 使用场景及目标：①理解MCTS算法在三维路径规划中的应用；②掌握基于MATLAB的无人机路径规划项目开发全流程；③学习如何通过MCTS算法优化无人机在复杂环境中的飞行路径，提高飞行安全性和效率；④为后续多无人机协同规划、动态环境实时调整等高级应用打下基础。 其他说明：项目不仅提供了详细的理论解释和技术实现，还特别关注了实际应用中的挑战和解决方案。例如，通过多阶段优化与迭代增强机制提升路径质量，结合环境建模与障碍物感知保障路径安全，利用GPU加速推理提升计算效率等。此外，项目还强调了代码模块化与调试便利性，便于后续功能扩展和性能优化。项目未来改进方向包括引入深度强化学习辅助路径规划、扩展至多无人机协同路径规划、增强动态环境实时路径重规划能力等，展示了广阔的应用前景和发展潜力。
langchain4j-tablestore-1.0.0-alpha1.jar中文文档.zip
07-29
1、压缩文件中包含： 中文文档、jar包下载地址、Maven依赖、Gradle依赖、源代码下载地址。 2、使用方法： 解压最外层zip，再解压其中的zip包，双击 【index.html】 文件，即可用浏览器打开、进行查看。 3、特殊说明： （1）本文档为人性化翻译，精心制作，请放心使用； （2）只翻译了该翻译的内容，如：注释、说明、描述、用法讲解 等； （3）不该翻译的内容保持原样，如：类名、方法名、包名、类型、关键字、代码 等。 4、温馨提示： （1）为了防止解压后路径太长导致浏览器无法打开，推荐在解压时选择“解压到当前文件夹”（放心，自带文件夹，文件不会散落一地）； （2）有时，一套Java组件会有多个jar，所以在下载前，请仔细阅读本篇描述，以确保这就是你需要的文件。 5、本文件关键字： jar中文文档.zip,java,jar包,Maven,第三方jar包,组件,开源组件,第三方组件,Gradle,中文API文档,手册,开发手册,使用手册,参考手册。
langchain4j-coherence-1.0.0-beta1.jar中文文档.zip
07-29
1、压缩文件中包含： 中文文档、jar包下载地址、Maven依赖、Gradle依赖、源代码下载地址。 2、使用方法： 解压最外层zip，再解压其中的zip包，双击 【index.html】 文件，即可用浏览器打开、进行查看。 3、特殊说明： （1）本文档为人性化翻译，精心制作，请放心使用； （2）只翻译了该翻译的内容，如：注释、说明、描述、用法讲解 等； （3）不该翻译的内容保持原样，如：类名、方法名、包名、类型、关键字、代码 等。 4、温馨提示： （1）为了防止解压后路径太长导致浏览器无法打开，推荐在解压时选择“解压到当前文件夹”（放心，自带文件夹，文件不会散落一地）； （2）有时，一套Java组件会有多个jar，所以在下载前，请仔细阅读本篇描述，以确保这就是你需要的文件。 5、本文件关键字： jar中文文档.zip,java,jar包,Maven,第三方jar包,组件,开源组件,第三方组件,Gradle,中文API文档,手册,开发手册,使用手册,参考手册。
基于MATLAB的GUI指纹识别与匹配系统：实现二值化、M连接及特征提取
07-29
内容概要：本文介绍了基于MATLAB的指纹识别与匹配系统，该系统利用图形用户界面（GUI）实现了指纹图像的预处理、特征提取以及匹配功能。具体来说，系统首先通过图像读取、二值化和M连接等预处理步骤对指纹图像进行优化，然后从中提取脊线特征及其关键点，最后将这些特征与数据库中的指纹特征进行比对并计算匹配百分比。整个流程不仅提高了指纹识别的效率和准确性，还提供了直观的操作界面供用户使用。 适合人群：对生物识别技术和MATLAB有一定了解的研究人员和技术爱好者。 使用场景及目标：适用于需要高效、准确地进行指纹识别的应用场合，如门禁系统、身份验证等安全领域。目标是帮助用户快速搭建和测试指纹识别系统，同时提升系统的易用性和可靠性。 阅读建议：读者可以重点关注各个处理环节的具体方法和技术细节，尤其是二值化、M连接和特征提取的过程，这对于理解和改进现有系统非常有帮助。此外，还可以尝试替换不同的指纹数据集来评估系统的性能表现。
【智能硬件设计】基于蓝牙通信与PWM控制的智能风扇系统设计：实现远程控制与自动化调速
07-29
内容概要：本文介绍了基于蓝牙通信与PWM控制的智能风扇系统设计。项目旨在结合蓝牙无线通信、PWM调速和传感器控制，实现可通过手机APP远程控制的智能风扇。该系统具备三档或五档风速调节、温度自动调速、OLED显示等功能，并有完善的保护机制。硬件方面包括主控芯片（STM32F103C8T6或STC89C52RC）、电机驱动模块、温度传感器模块、蓝牙通信模块、显示模块和电源模块等。软件设计涵盖蓝牙指令解析、PWM风速控制、温度调节逻辑、OLED显示逻辑及异常检测与保护。此外，还提出了项目扩展建议，如增加WiFi模块、语音识别模块等。; 适合人群：电子工程、自动化等相关专业的学生，特别是准备参加全国大学生电子设计竞赛的学生。; 使用场景及目标：①作为电子设计竞赛的参赛项目，锻炼学生的系统电路设计与调试能力；②通过实际操作掌握单片机控制、电机驱动、电源管理、通信协议及嵌入式程序设计等多方面知识。; 其他说明：此项目不仅有助于学生理解和应用多种关键技术，还具有很强的工程实用性和系统性，是电赛训练或选题的理想选择。
基于Matlab Simulink的回热燃气轮机动态模型构建及控制策略研究
07-29
内容概要：本文探讨了利用Matlab/Simulink进行回热燃气轮机动态模型的构建方法，涵盖启动、停机以及变工况操作。首先介绍了所用软件及其版本要求（Matlab/Simulink 2021a），然后详细讲解了各个主要组件如压气机、燃烧室、回热器和涡轮的具体建模步骤，同时引入了PID控制器和其他保护措施确保系统稳定运行。接着阐述了针对不同类型启动过程（冷启动、热启动）建立的三阶段启动模型，以及独立的停机模型。最后讨论了变工况条件下燃气轮机的行为特征，并强调了这种建模方式对于理解和优化实际设备的重要性。 适合人群：从事能源工程、动力机械领域的研究人员和技术人员，特别是那些希望深入了解回热燃气轮机内部运作机制的人士。 使用场景及目标：适用于需要对复杂机械设备进行深入分析的研究项目或者工业应用场合；旨在帮助用户掌握如何使用Matlab/Simulink创建详细的物理模型来预测和改进燃气轮机的表现。 其他说明：文中提到的所有模型均可以在Matlab/Simulink环境中直接实现，为后续实验提供了坚实的基础。
深入理解计算机系统CSAPP完整学习笔记与代码实践项目-计算机系统原理程序优化存储器层次链接机制异常控制虚拟内存系统IO网络编程并发处理-为计算机专业学生和开.zip
07-29
点sun小白深入理解计算机系统CSAPP完整学习笔记与代码实践项目_计算机系统原理程序优化存储器层次链接机制异常控制虚拟内存系统IO网络编程并发处理_为计算机专业学生和开.zip深入理解计算机系统CSAPP完整学习笔记与代码实践项目_计算机系统原理程序优化存储器层次链接机制异常控制虚拟内存系统IO网络编程并发处理_为计算机专业学生和开.zip
langchain4j-spring-boot-starter-0.16.0.jar中文文档.zip
07-29
1、压缩文件中包含： 中文文档、jar包下载地址、Maven依赖、Gradle依赖、源代码下载地址。 2、使用方法： 解压最外层zip，再解压其中的zip包，双击 【index.html】 文件，即可用浏览器打开、进行查看。 3、特殊说明： （1）本文档为人性化翻译，精心制作，请放心使用； （2）只翻译了该翻译的内容，如：注释、说明、描述、用法讲解 等； （3）不该翻译的内容保持原样，如：类名、方法名、包名、类型、关键字、代码 等。 4、温馨提示： （1）为了防止解压后路径太长导致浏览器无法打开，推荐在解压时选择“解压到当前文件夹”（放心，自带文件夹，文件不会散落一地）； （2）有时，一套Java组件会有多个jar，所以在下载前，请仔细阅读本篇描述，以确保这就是你需要的文件。 5、本文件关键字： jar中文文档.zip,java,jar包,Maven,第三方jar包,组件,开源组件,第三方组件,Gradle,中文API文档,手册,开发手册,使用手册,参考手册。
企业数据治理AI大模型融合应用规划设计方案.pptx
07-29
企业数据治理AI大模型融合应用规划设计方案.pptx
数据库迁移工具 V1 创建时间：21:18
最新发布
07-29
资源下载链接为： https://pan.quark.cn/s/d3e408b37ed3 DataBaseTransport 是一款基于 SpringBoot、SpringMvc、Spring-Jdbc 多数据源架构的纯 Java 数据库迁移工具，支持 Oracle 到 MySQL 或 MySQL 之间的双向互迁，满足企业去 IOE 需求。该工具具备以下特点： 注意事项： 该工具完全开源，源码可通过版本控制系统获取。使用过程中遇到问题，可参考项目文档或提交 Issue 反馈。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
