U-boot LCD驱动程序分析 IMX6ULL

在学习uboot时，对drivers文件夹里的这么多文件很困惑，比如/drivers/video文件夹，里面有特别多关于LCD的子文件驱动，那么uboot启动时是具体调用哪一个呢？

研究了两个小时后搞懂了，下面详细记录一下

我分析时是先从后往前分析。

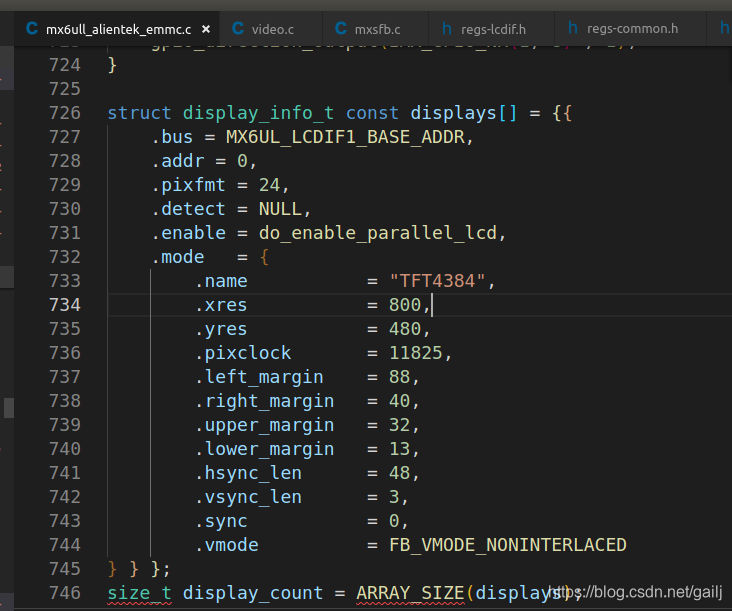

首先在board/freescale文件夹里找到自己的板子，例如NXP官方是mx6ullevk（正点原子的板子是mx6ull_alientek_emmc）找到板子文件夹里的.c文件，我的是mx6ull_alientek_emmc.c      在这个文件里找到和lcd参数配置有关的代码，如下图

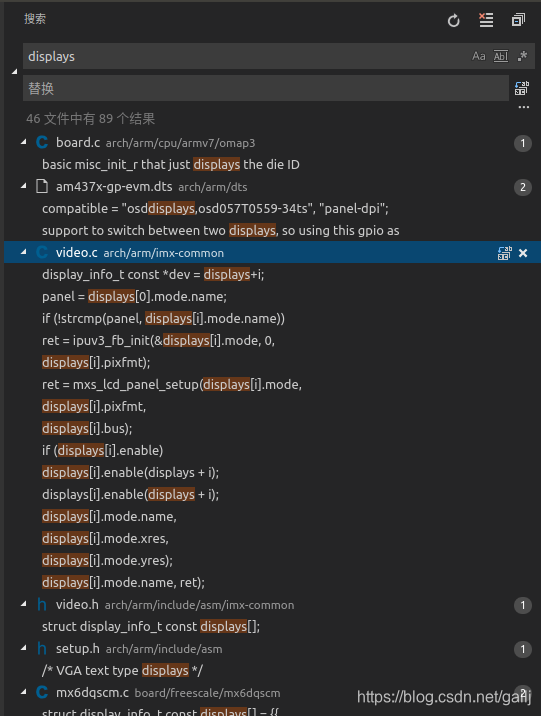

然后知道了关于配置的数组是displays。在搜索框全工程搜索dispalys这个数组名，看看是哪个函数调用了displays

可以看到在video.c文件中board_video_skip 函数有大量关于displays的调用，且video.c文件的目录是arch/arm/imx-common，一看就是arm架构下NXP公司写的通用文件，那一定和video.c有关了。打开这个文件。

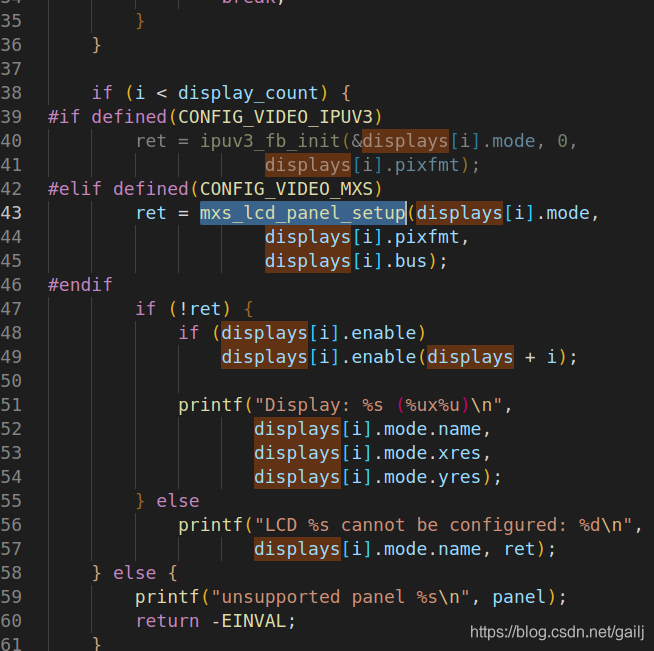

可以很明显看出，上半部分判断LCD显示屏的名字是不是uboot环境变量中的名字，如果两者匹配，就说明OK，可以；如果不匹配，说明我程序中定义的lcd显示屏和实际用的显示屏名字不对应，那肯定没法驱动了。接下来再看这个函数的下半部分

调用了  mxs_lcd_panel_setup()  这个函数，这个函数很有讲究，我们稍后再看。

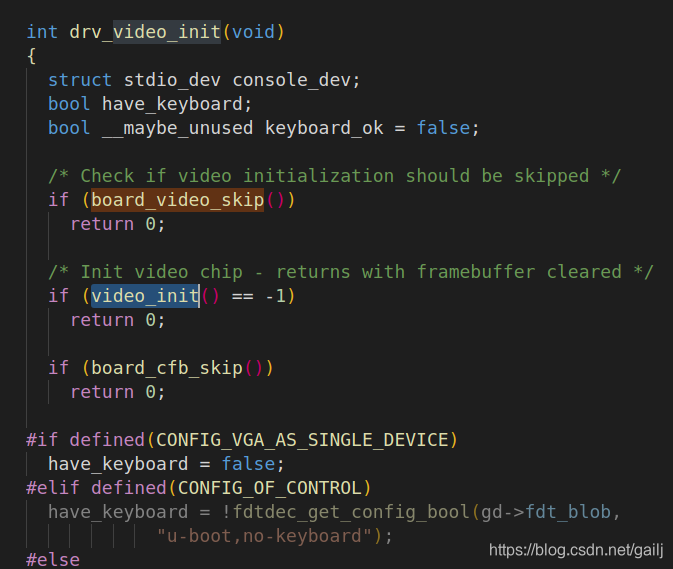

调用displays数组的函数是  board_video_skip   于是我们继续搜索  board_video_skip  这个函数，图片就不列出来了，找到是drv_video_init  这个函数调用了它

这个函数又调用了 video_init() 函数，同样，这个很重要，稍后再分析这个函数；先继续搜索是哪个函数调用了  drv_video_init

发现是  stdio_add_devices  函数调用了这个。OK 继续搜stdio_add_devices

发现是 board_r.c 文件中的 init_sequence_r[ ]  数组调用了这个函数，而这个数组又是由  board_init_r  函数调用，至此，这一连串的调用真相大白了。

现在还有两个函数没分析。  mxs_lcd_panel_setup  和  video_init    刚刚的分析只是知道了LCD的启动流程，具体是调用了哪个驱动文件，还是不知道。别急，看完这俩函数就明白了。

在video_init函数中调用了 video_hw_init  这个函数  这个函数是最重要的函数，负责了LCD的硬件初始化，全局搜索这个函数后，发现许多的driver/video中都有这个函数，这更说明了这是许多半导体芯片的配置LCD硬件初始化的函数

那么具体是哪一个文件呢？？？  别忘了我们还有一个函数没分析  mxs_lcd_panel_setup  搜索一下看看，在mxsfb.c文件里

熟悉吧，这个函数里就是进一步使用了mx6ull_alientek_emmc.c中关于LCD的参数配置；特别的在同一目录下mxs_lcd_init 函数就是最终的MX6芯片配置关于LCD寄存器；同样在这个文件中也有 video_hw_init 函数   至此应该真相大白了。而video_hw_init函数包括了mxs_lcd_init 、mxs_lcd_get_panel等等等函数

所以最终的分析就是：（->符号是调用的意思）

board_init_r  ->   stdio_add_devices    ->   drv_video_init   ->   video_init   ->    video_hw_init   ->  mxs_lcd_init

                                                                                           ->   board_video_skip    ->  mxs_lcd_panel_setup  和  displays

                                                                                            board_video_skip  为  video_hw_init  函数传递了LCD屏幕配置参数



好不容易看懂了，随手写一下博客，记录一下。同时https://blog.youkuaiyun.com/laohuang1122/article/details/7906480这个博客也写了有关LCD驱动的，但是他是2012年写的，有些函数和我分析的不太一样，不知道是不是因为我的uboot是2016年的缘故。这篇博客说的也有道理，也可以适当参考
