电力电子技术知识-----整流电路学习

前言

整流电路是电力电子技术中重要的一部分，其实整流电路的作用就是将交流电变成直流电，更精准些来说就是将双极性相位的电变成单极性相位的电。配合一些电力电子器件再进行滤波、稳压、调压进而得到想要的直流电。
学习部分整流电流的基本原理，最起码看到类似的电路能知道是整流的作用。其实就是进行multisim仿真，不过我看MATLAB好像也可以，但我不太会，后面可以研究一下MATLAB的仿真验证。

一、整流电路

最经典的还是桥式整流电路，最简单的是单相整流电路，只用一个二极管的那种。经典永不过时，之前其实接触过一点点，因为看过关于开关电源动设计，电压输入的后面一般接的都是整流电路，而且大部分都是整流桥，然后后面接上一些滤波电路。稳压电路，反正就那么简单看过。

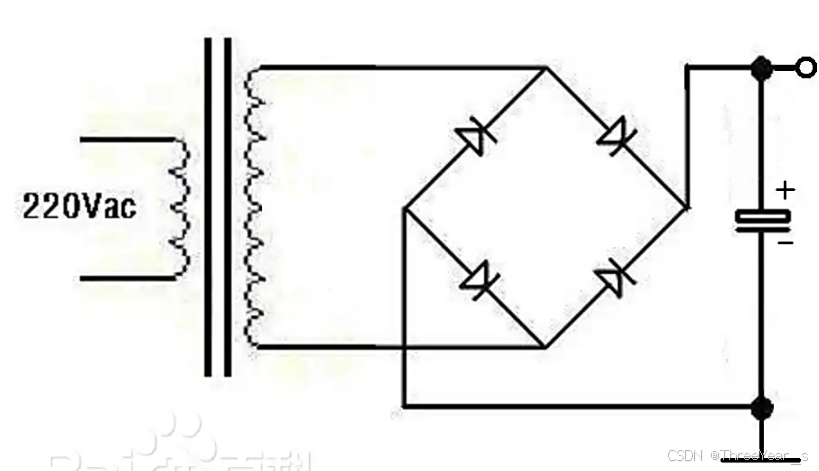

半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。桥式整流器利用四个二极管，两两对接。输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。 桥式整流器对输入正弦波的利用效率比半波整流高一倍。桥式整流是交流电转换成直流电的第一个步骤。桥式整流器是由多只整流二极管作桥式连接，外用绝缘塑料封装而成，大功率桥式整流器在绝缘层外添加金属壳包封，增强散热。桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V [2]。

二、multisim仿真

输入电压要符合你管子的耐压值，不然管子直接穿了，也就没有想要的波形了，这也是决定了在进行电路设计时，一定要同步考虑选型的问题，损耗、体积、成本、效率等等，当然现在我还没有什么概念。

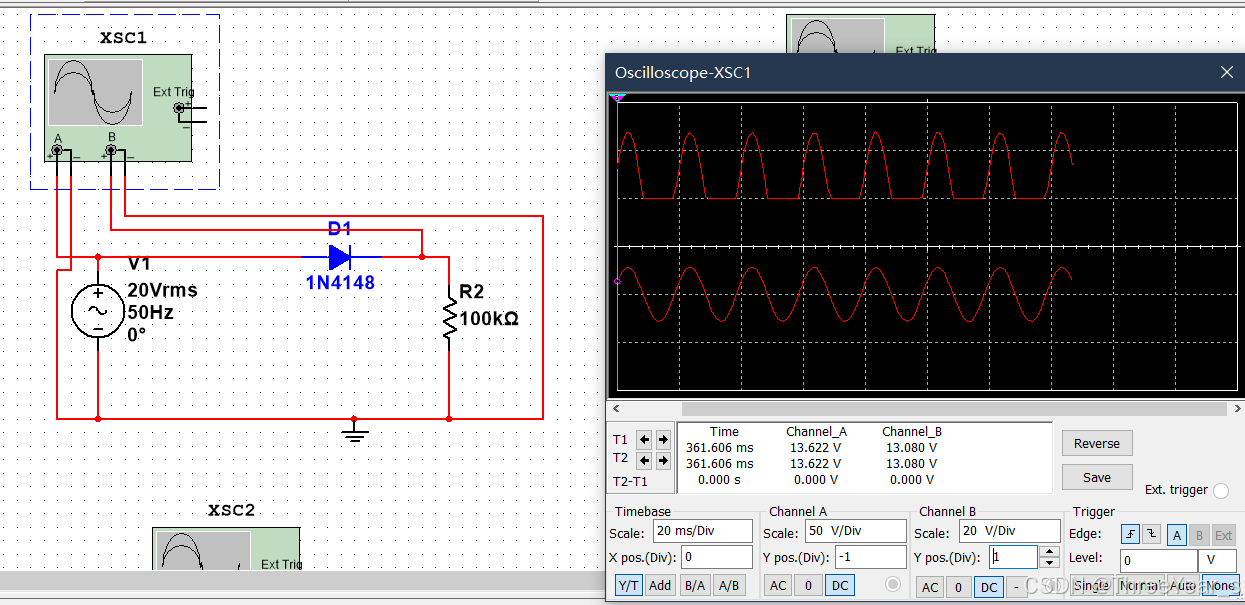

1.二极管半波整流

2.桥式整流电路

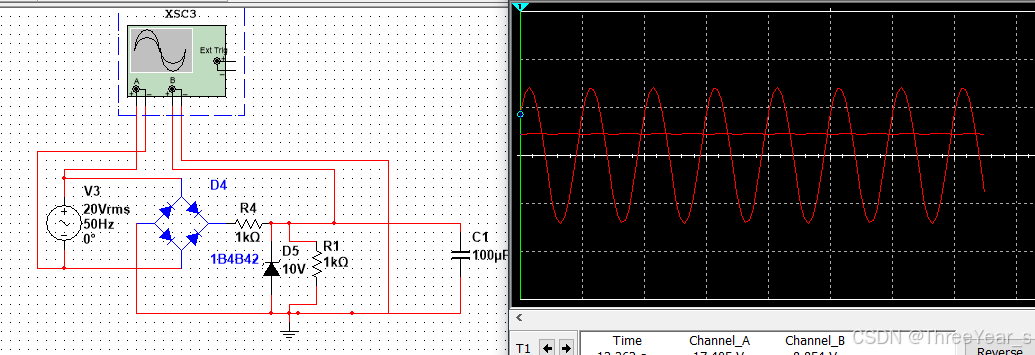

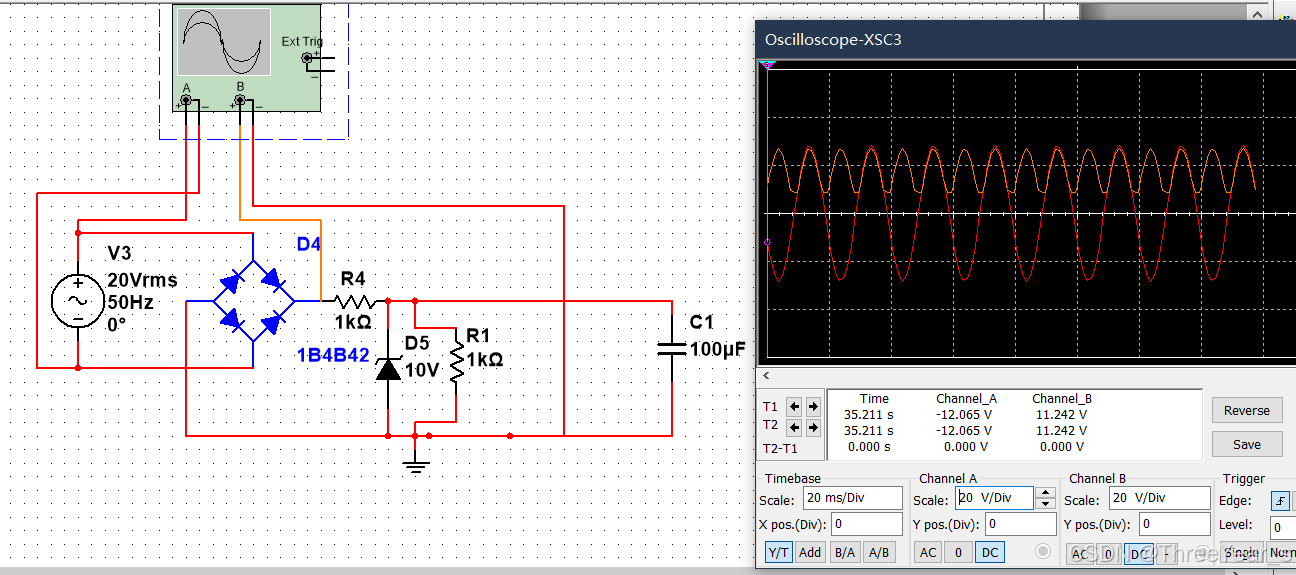

其实加上稳压，滤波就很平了

总结

单一的电路很简单，关键在于怎么结合其他电力器件进行联合工作，后面还要了解功率计算、管子的开关频率，损耗、整体的效率等等，后面的路还有很长，继续学习吧。感觉电力电子这个行业还是有前景的，最起码应该不会没饭吃。
