ESP32-S3驱动RGB屏幕显示飘移问题

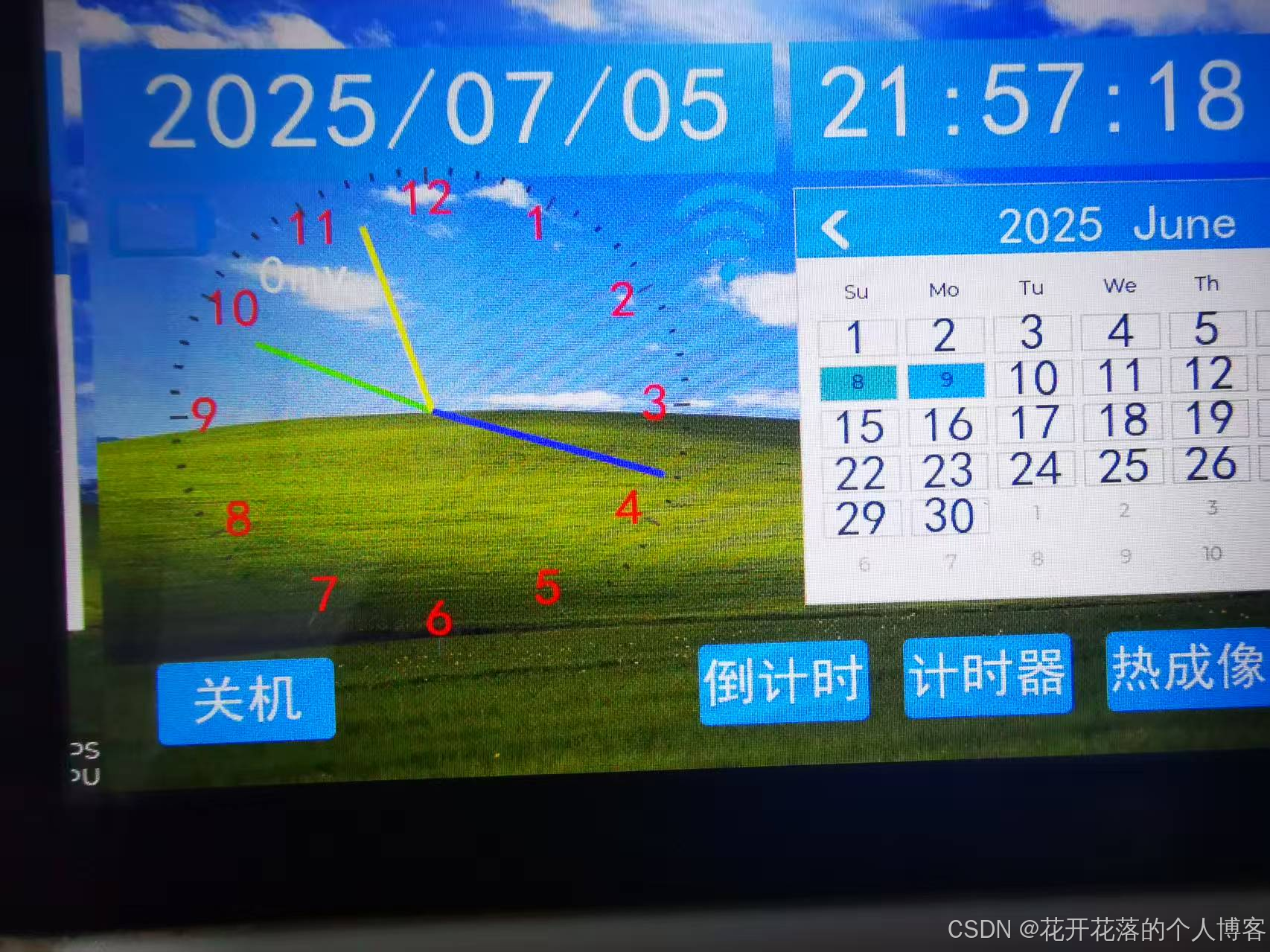

为什么驱动 RGB LCD 屏幕时出现偏移（显示画面整体漂移）？

原因

• PCLK 设置过高，PSRAM 带宽跟不上。
• List item 受写 flash 操作影响，期间 PSRAM 被禁用。

配置方面

• 提高 PSRAM 和 flash 带宽，设置 flash 为 QIO 120 M，PSRAM 为 Octal 120 M。
• 开启 CONFIG_COMPILER_OPTIMIZATION_PERF。
• 降低 data_cache_line_size 到 32 Byte。
• 开启 CONFIG_SPIRAM_FETCH_INSTRUCTIONS 和 CONFIG_SPIRAM_RODATA。
• 开启 CONFIG_LCD_RGB_RESTART_IN_VSYNC，可能会导致闪花屏和降帧率，一般不推荐，可以尝试。

应用方面

• 如果需要使用 Wi-Fi 和连续写 flash 的操作，请采用 XIP PSRAM + RGB Bounce buffer 的方法，设置步骤如下：
• 确认 ESP-IDF 版本为较新（> 2022.12.12）的 release/v5.0 及以上，因为旧版本不支持 XIP PSRAM 的功能。
• 确认 PSRAM 配置里面是否能开启 SPIRAM_FETCH_INSTRUCTIONS 和 SPIRAM_RODATA 这两项（如果 rodata 段数据过大，会导致 PSRAM 空间不够）。
• 确认内存（SRAM）是否有余量，大概需要占用 [10 * screen_width * 4] 字节。
• 需要将 Data cache line size 设置为 64 Byte（可设置 Data cache size 为 32 KB 以节省内存）。
• 如以上均符合条件，那么就可以参考 文档 修改 RGB 驱动为 Bounce buffer 模式。
• 如操作 Wi-Fi 仍存在屏幕漂移问题，可以尝试关闭 PSRAM 里 CONFIG_SPIRAM_TRY_ALLOCATE_WIFI_LWIP 一项（会占用较大 SRAM）。
• 设置后带来的影响包括：CPU 使用率升高、可能会造成中断看门狗复位、会造成较大内存开销。
• 短时操作 flash 导致漂移的情况，如 wifi 连接等操作前后，可以在操作前调用
• esp_lcd_rgb_panel_set_pclk() 降低 PCLK（如 6 MHz）并延时大约 20 ms（RGB
• 刷完一帧的时间），然后在操作结束后提高 PCLK 至原始水平，期间可能会造成短暂的闪白屏现象。
• 使能 esp_lcd_rgb_panel_config_t 中的 flags.refresh_on_demand，通过调用
• esp_lcd_rgb_panel_refresh() 接口手动刷屏，在保证屏幕不闪白的情况下尽量降低刷屏频率。
• 如果无法避免，可以调用 esp_lcd_rgb_panel_restart() 接口重置 RGB 时序，防止永久性漂移。
