activiti工作流5.22.0自定义流程活动图获取接口

目标

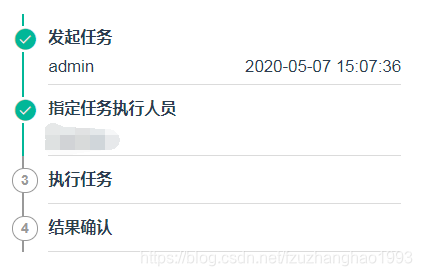

在不使用activiti explore提供的流程实例图diagram-viewer/index.html以及其繁杂的BaseProcessDefinitionDiagramLayoutResource四个类的情况下，自定义轻量的流程活动图查询接口，可以按顺序返回串行显示的流程数据，并标识执行与否，注意，本例仅解决串行显示的需求，如果需要1:1完全绘制流程，包括排他网关等，则建议复用流程实例图diagram-viewer/index.html以及后端接口。

返回格式

demo:

{
	"code":0,
	"data":[
		{
			"activityId":"start_1",
			"activityName":"发起任务",
			"assign":"admin",
			"endTime":"2020-05-07 13:54:15",
			"highLight":true,
			"startTime":1588830855000
		},
		{
			"activityId":"exec_4",
			"activityName":"执行任务",
			"assign":"xx",
			"endTime":"",
			"highLight":true,
			"startTime":1588830855000
		},
		{
			"activityId":"confirm_5",
			"activityName":"确认结果",
			"assign":"",
			"endTime":"",
			"highLight":false,
			"startTime":0
		}
	],
	"message":"成功",
	"success":true
}

后端接口逻辑

首先activiti 的数据表模块分运行时（act_ru_execution）和历史（act_hi_procinst、act_hi_actinst），一般来说业务需求中都会有查全部的功能，这个时候需要返回所有的数据，包括运行时和历史。所以如果用户从历史流程列表入口点进流程图页面，这个时候他点击的是已完成的历史流程，后台接口根据历史流程ID采用runtimeService去查，立刻就报错。而简易渲染只关注userTask和startEvent，这个时候只需要查出这两种类型即可。

HistoricActivityInstanceQuery query = historyService.createHistoricActivityInstanceQuery().processInstanceId(processInstanceId).activityType("userTask");
List<HistoricActivityInstance> list = query.list();
HistoricActivityInstance startEvent = historyService.createHistoricActivityInstanceQuery().processInstanceId(processInstanceId).activityType("startEvent").singleResult();

然后再从中取出需要的活动节点信息，并封装，准备下一步顺序拼接。

for (HistoricActivityInstance tmpHisAct : list) {
            ProcessActivityModel processActivityModel = new ProcessActivityModel();
            if (tmpHisAct != null) {
                processActivityModel.setActivityId(tmpHisAct.getActivityId());
                processActivit
