2.8 填充工具的使用 [Ps教程]

原文:http://coolketang.com/staticPhotoshop/5a98d348a22b9d0044369160.html

1. 本节课程将为您演示,如何使用[填充]功能,对选区填充图案。首先在左侧工具箱中,点击选择[魔棒]工具,它可以帮您方便的选择相同、或相近颜色的区域。

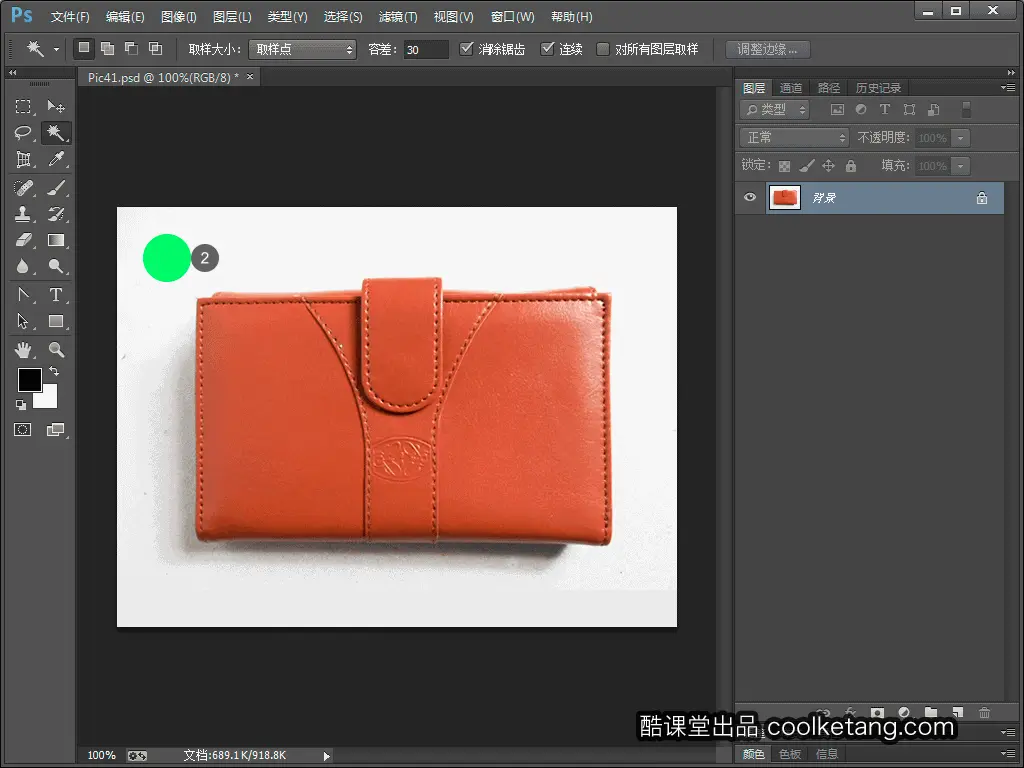

2. 然后在钱包之外的白色区域内点击,以选择这个区域。


3. 您会发现,有一部分灰色的区域没有被选择。没关系,您可以继续扩充当前的选区。点击顶部选项栏的[添加到选区]图标。

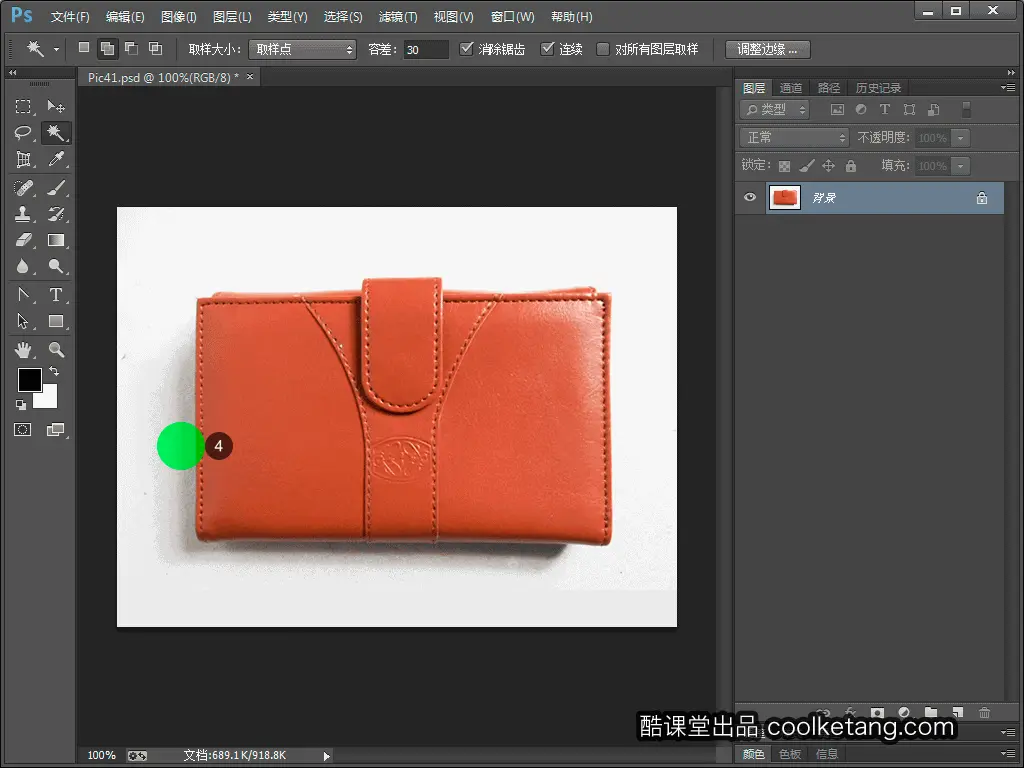

4. 然后在没有被选中的灰色区域内点击,扩展选择这块区域。


5. 接着使用键盘上的快捷键,反选当前的选区。

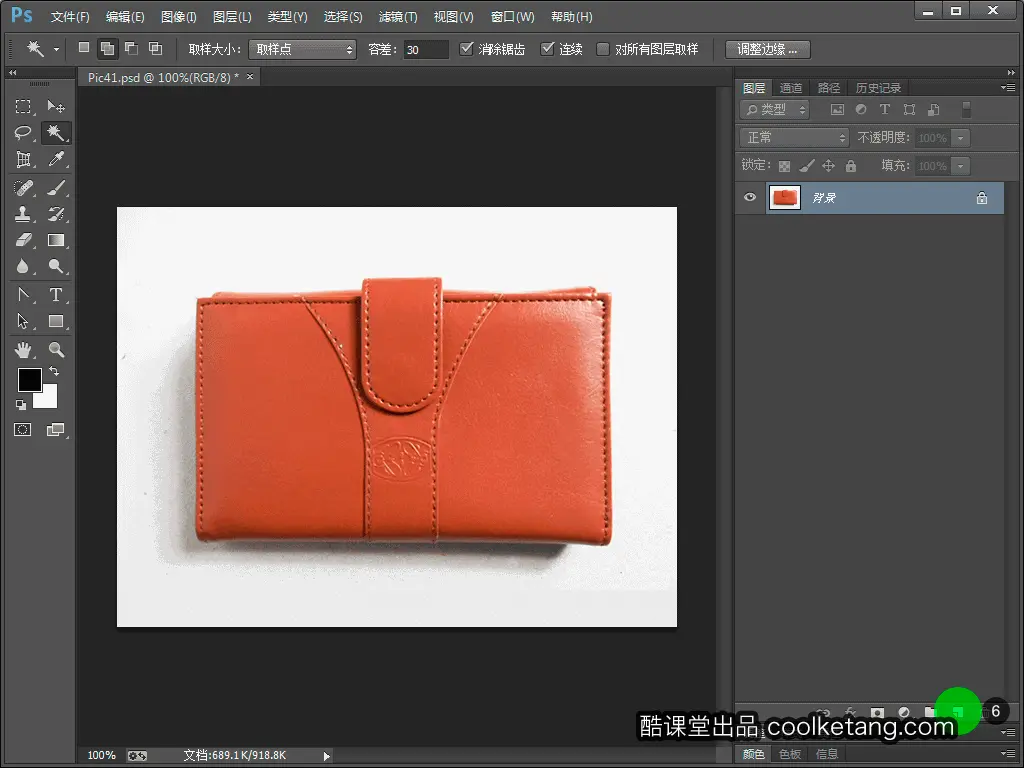

6. 通过这种方式,您就选择了画面中的钱包对象。点击[图层]面板右下角的[创建新图层]按钮,添加一个新的图层,您将对新图层使用[填充]命令。

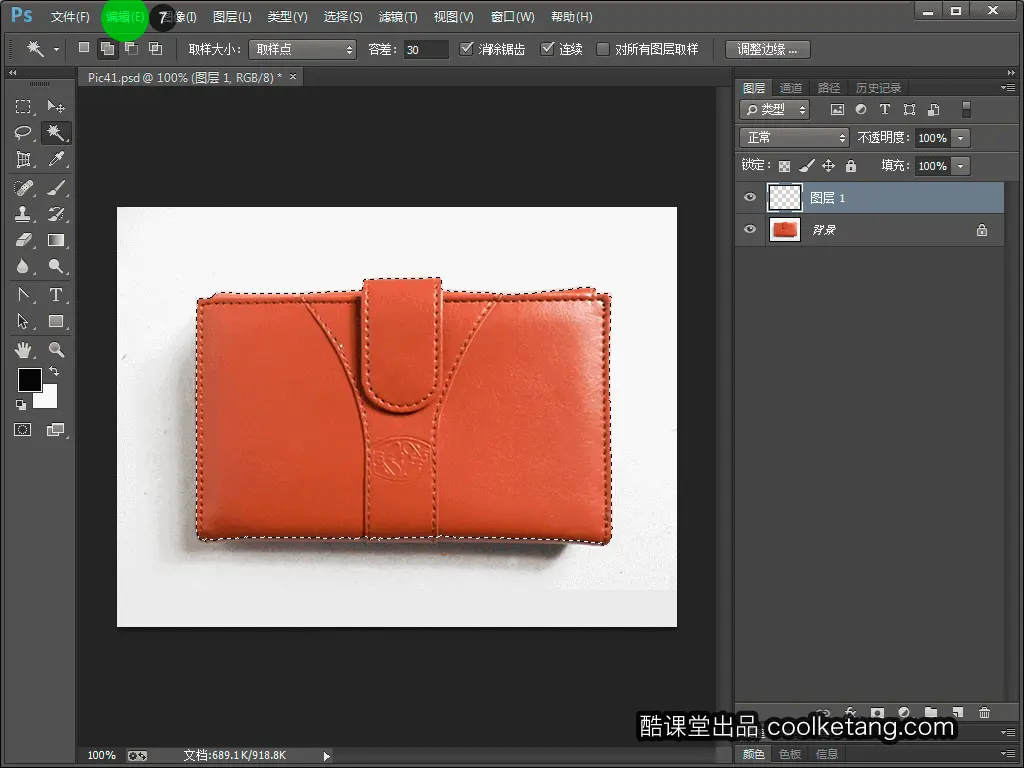

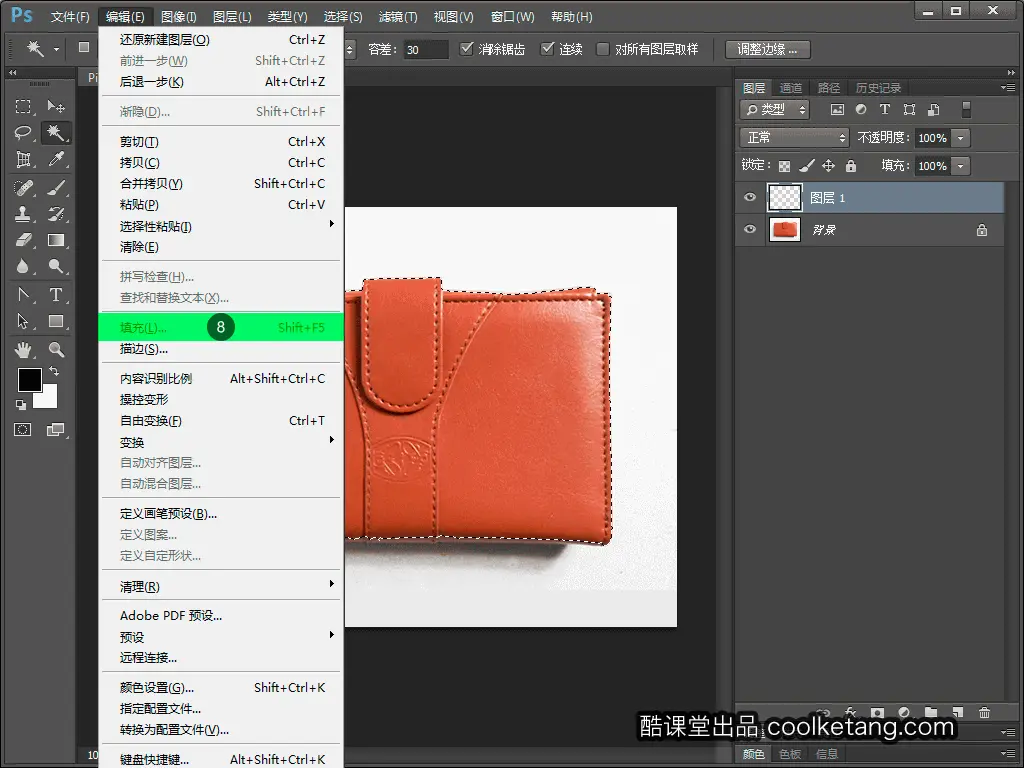

7. 依次点击[编辑 > 填充]命令,弹出[填充]设置窗口。


8.

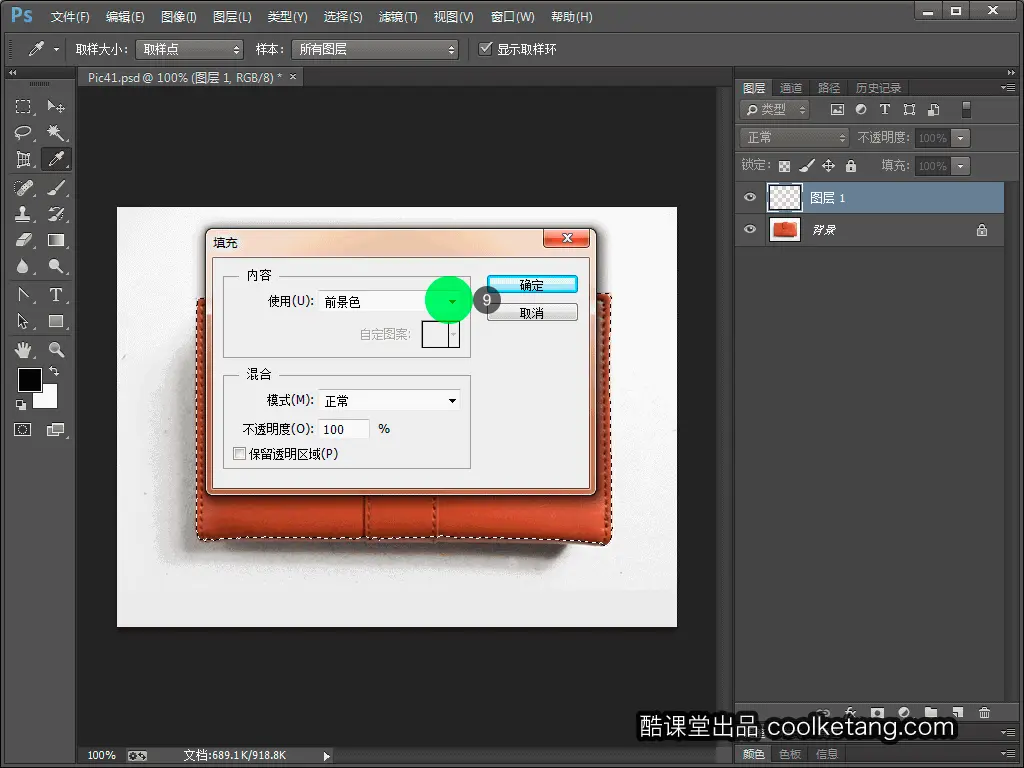

9. 在弹出的[填充]窗口中,点击[使用]下拉框右侧的下拉箭头,弹出填充类型列表。


10. 在弹出的列表中,选择[图案]选项。

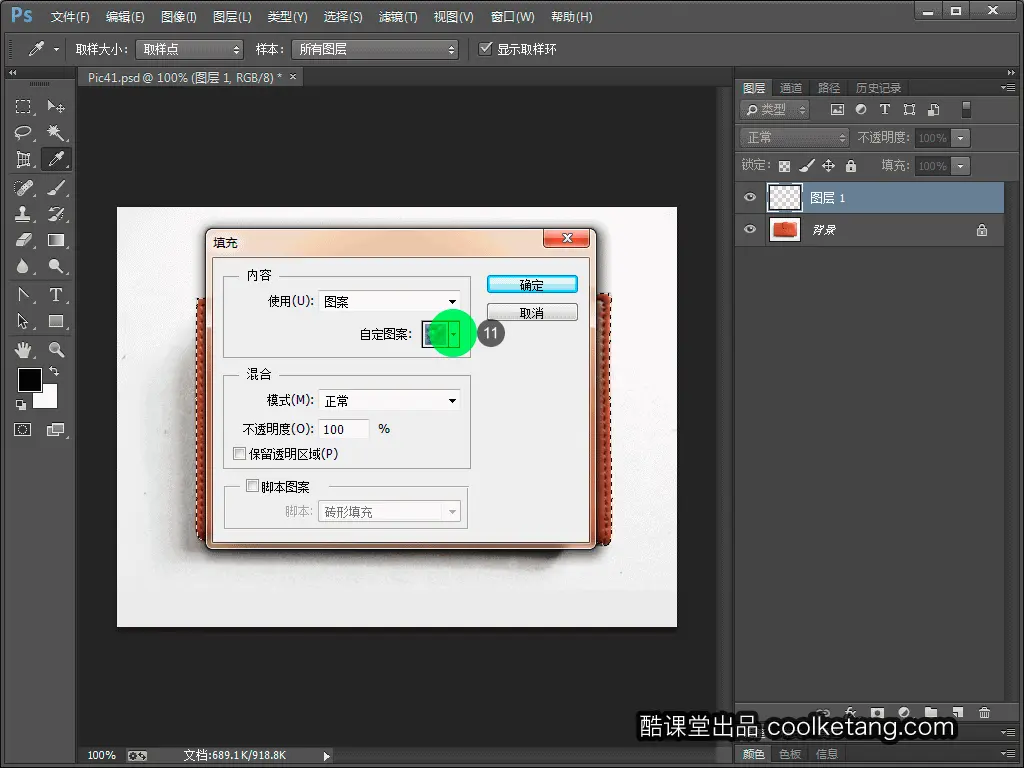

11. 然后点击[自定图案]右侧的下拉箭头,可以弹出系统预置的图案模板。

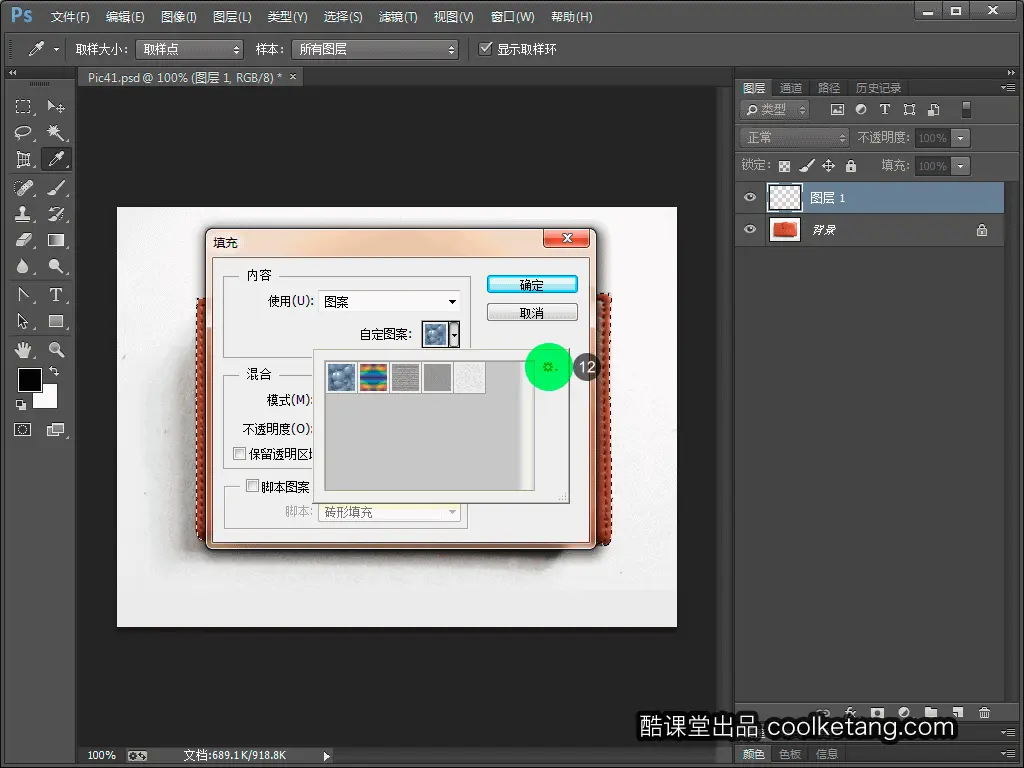

12. 如果当前图案模板不能满足您的需要,您还可以添加更多。点击此处的[齿轮]图标,弹出图案设置菜单。


13. 在弹出的图案设置菜单中,选择[彩色纸]图案类别。

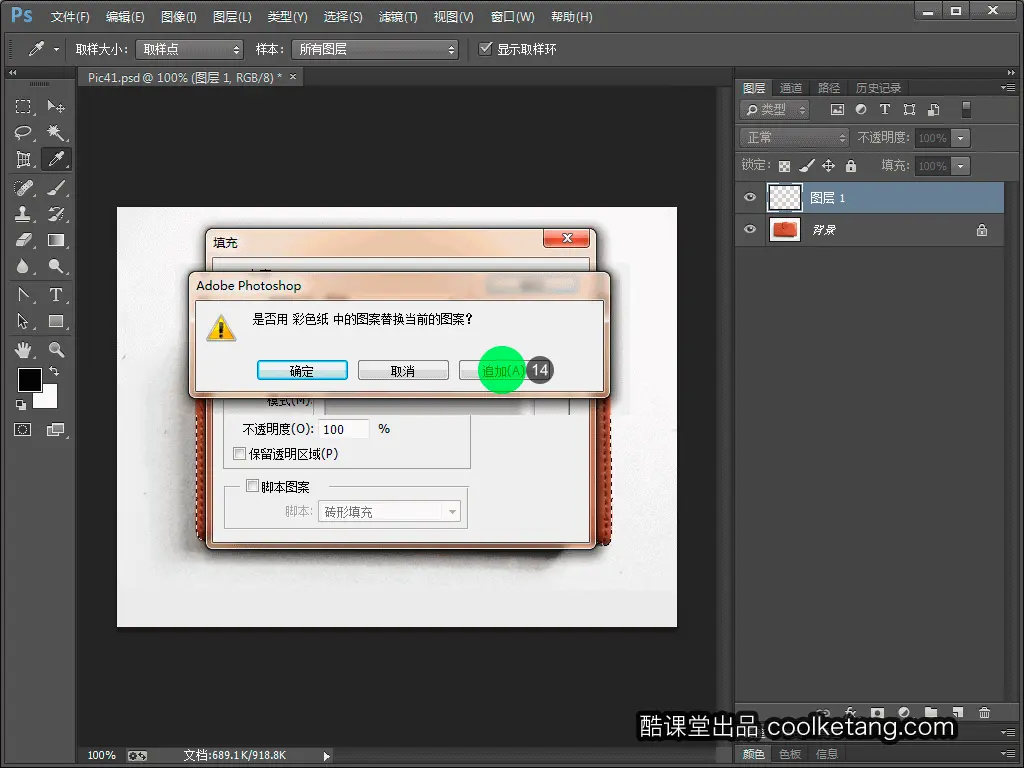

14. 然后在确认对话框中,点击[追加]按钮,将[彩色纸]类别的所有图案,追加到现有的图案列表中。


15. 现在我们拥有更多的图案了。不过对于本节课来说,第一个图案就能满足我们的需求。点击窗口的空白处,隐藏图案列表面板。

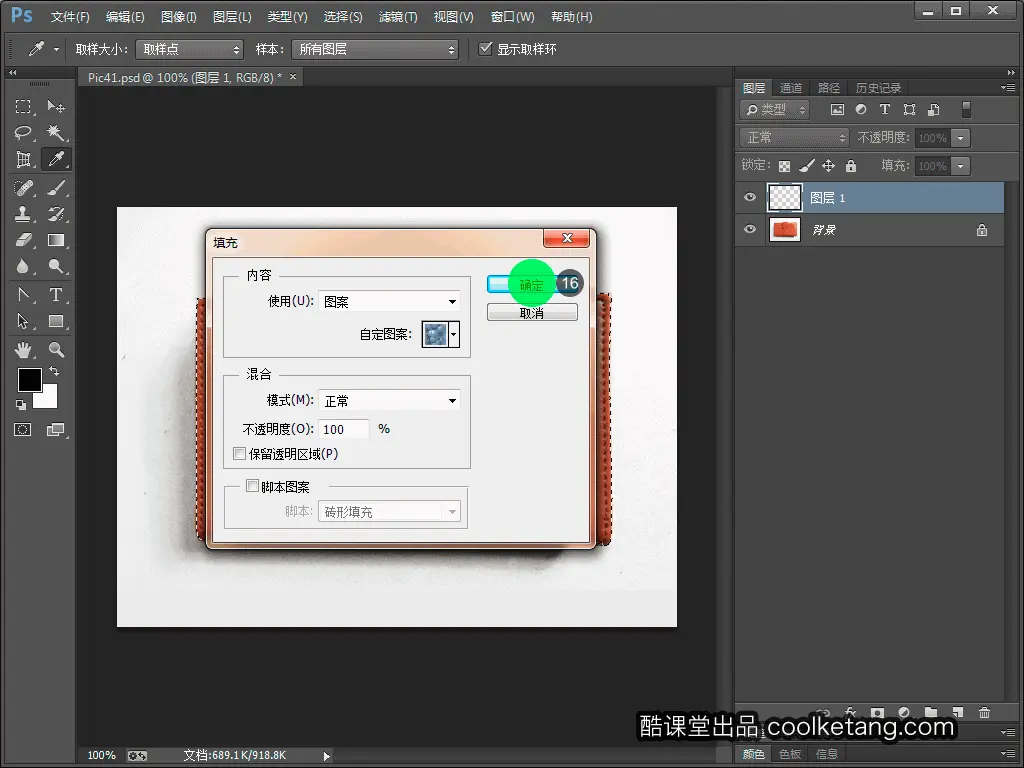

16. 接着点击[确定]按钮,完成图案的选择,并使用选择的图案填充新图层。

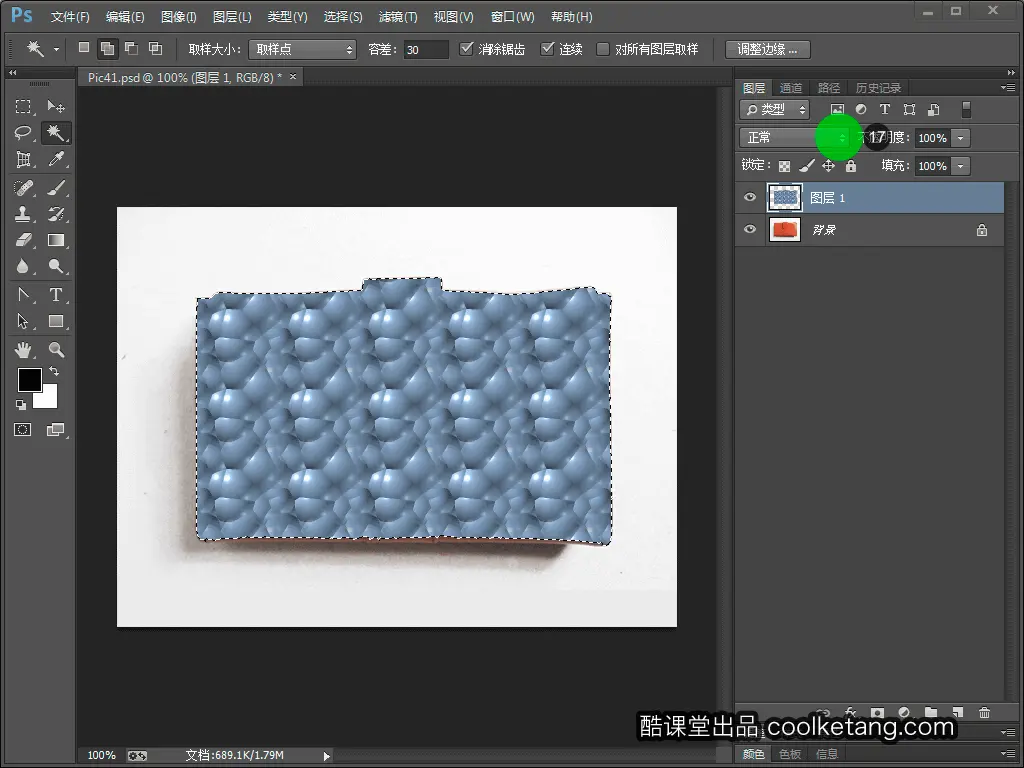

17. 点击[混合模式]下拉箭头,给新图层选择一种图层混合模式。

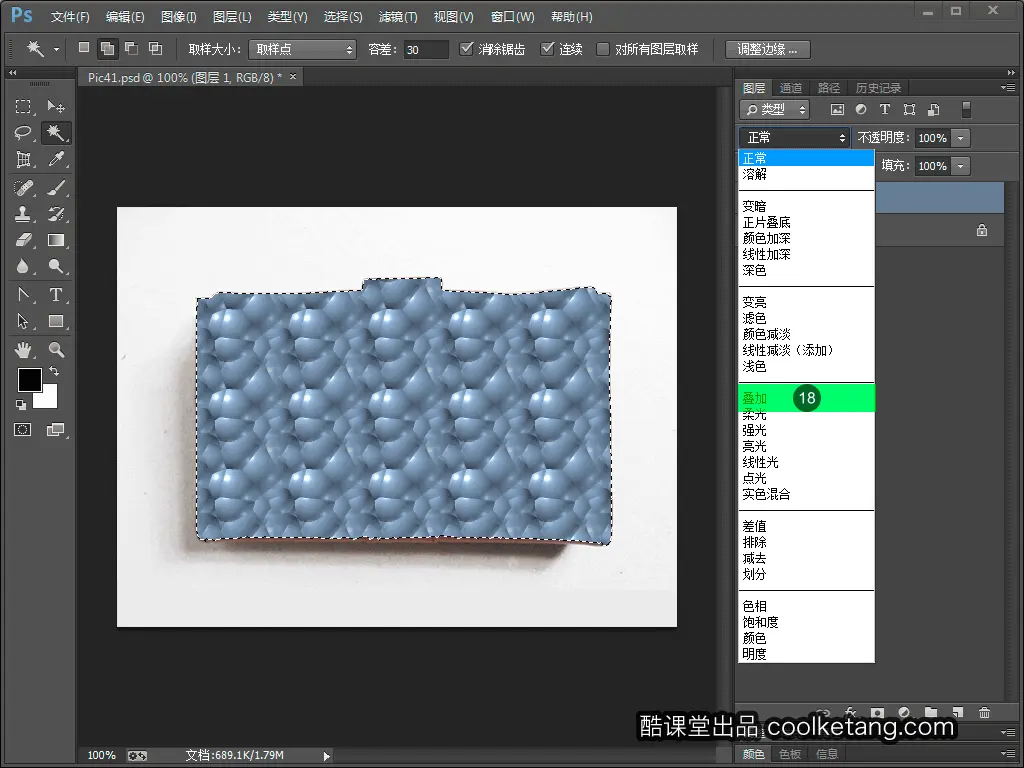

18. 然后在弹出的[混合模式]菜单中,选择[叠加]选项,作为新图层和下方图层的混合方式。

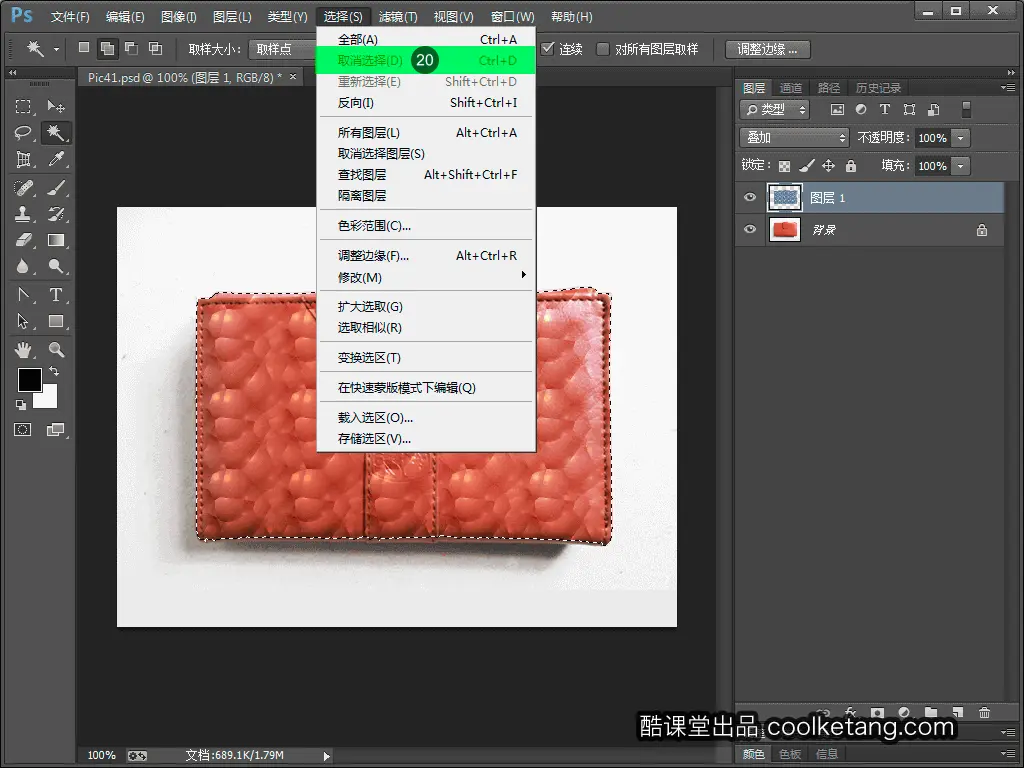

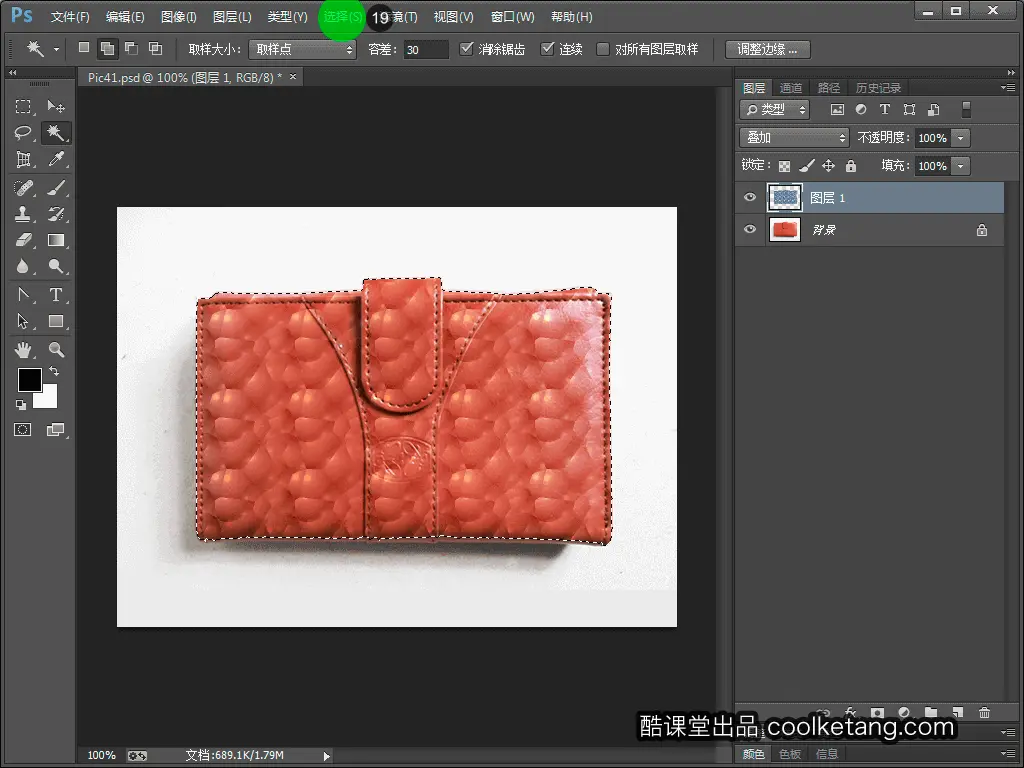

19. 操作完成后,依次点击[选择 > 取消选择]命令,取消当前的选区。


20.

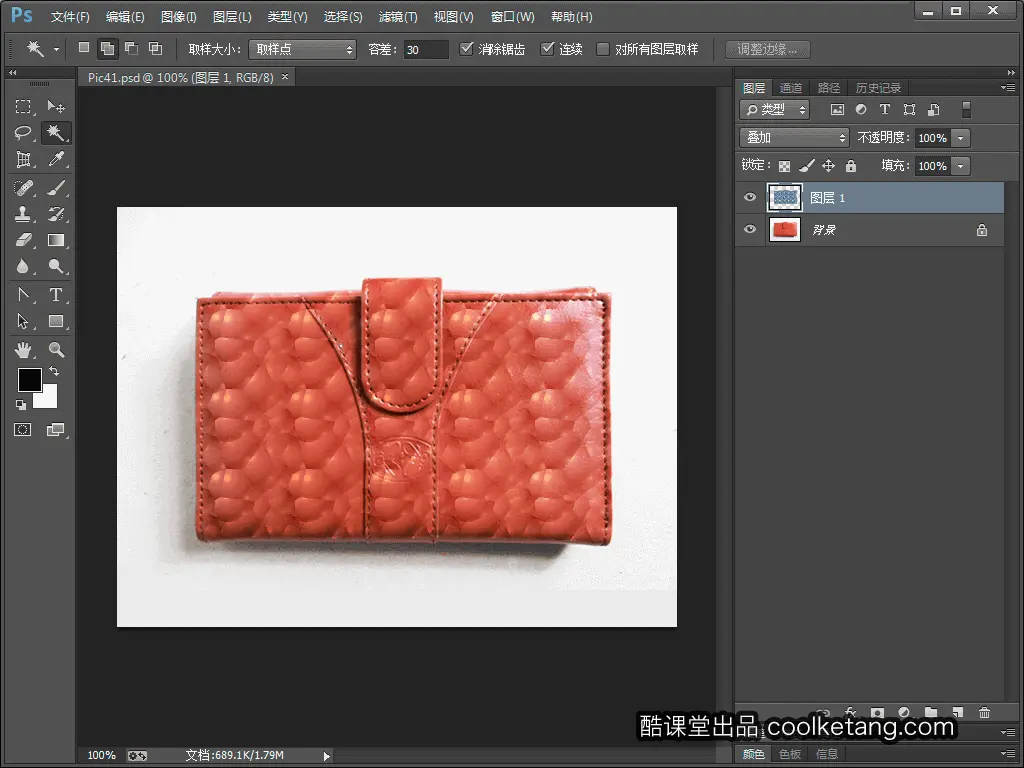

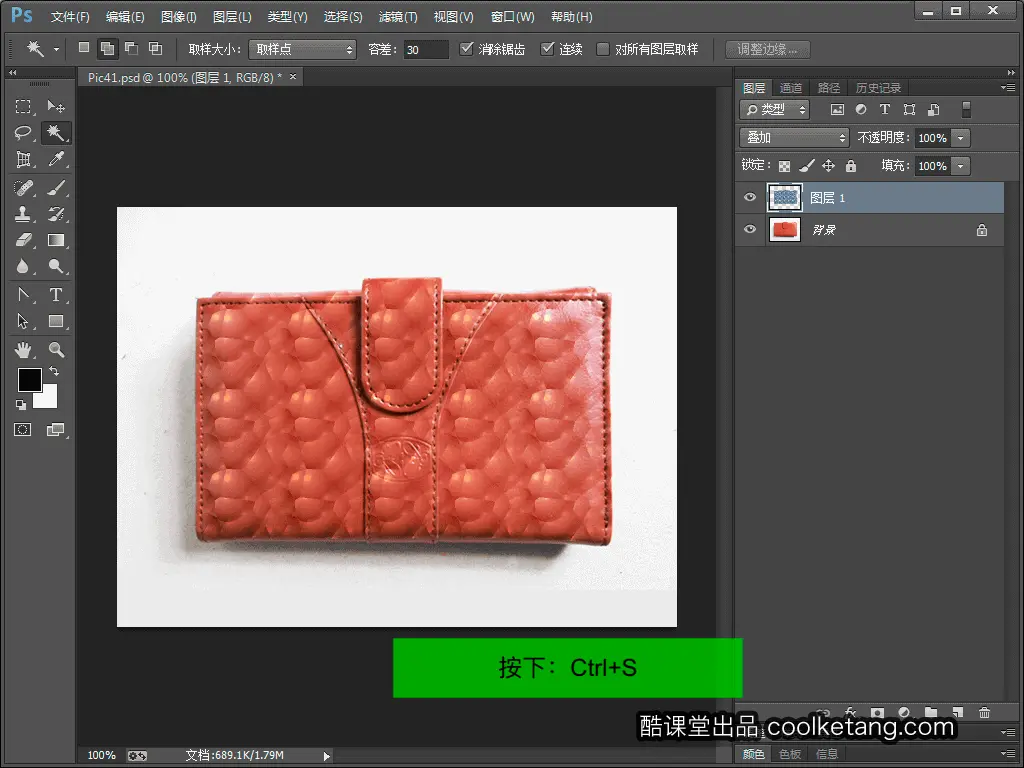

21. 观察使用填充后的图像效果,然后点击键盘上的快捷键,保存最终的结果,并结束本节课程。
