本文介绍了Cisco Nexus 9000系列对Fabric Extenders (FEX)的支持限制，包括哪些型号不支持、FEX双归属功能的版本要求、ACI对FEX的支持对比NXOS，以及FEX的转发能力和连接交换机条件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述

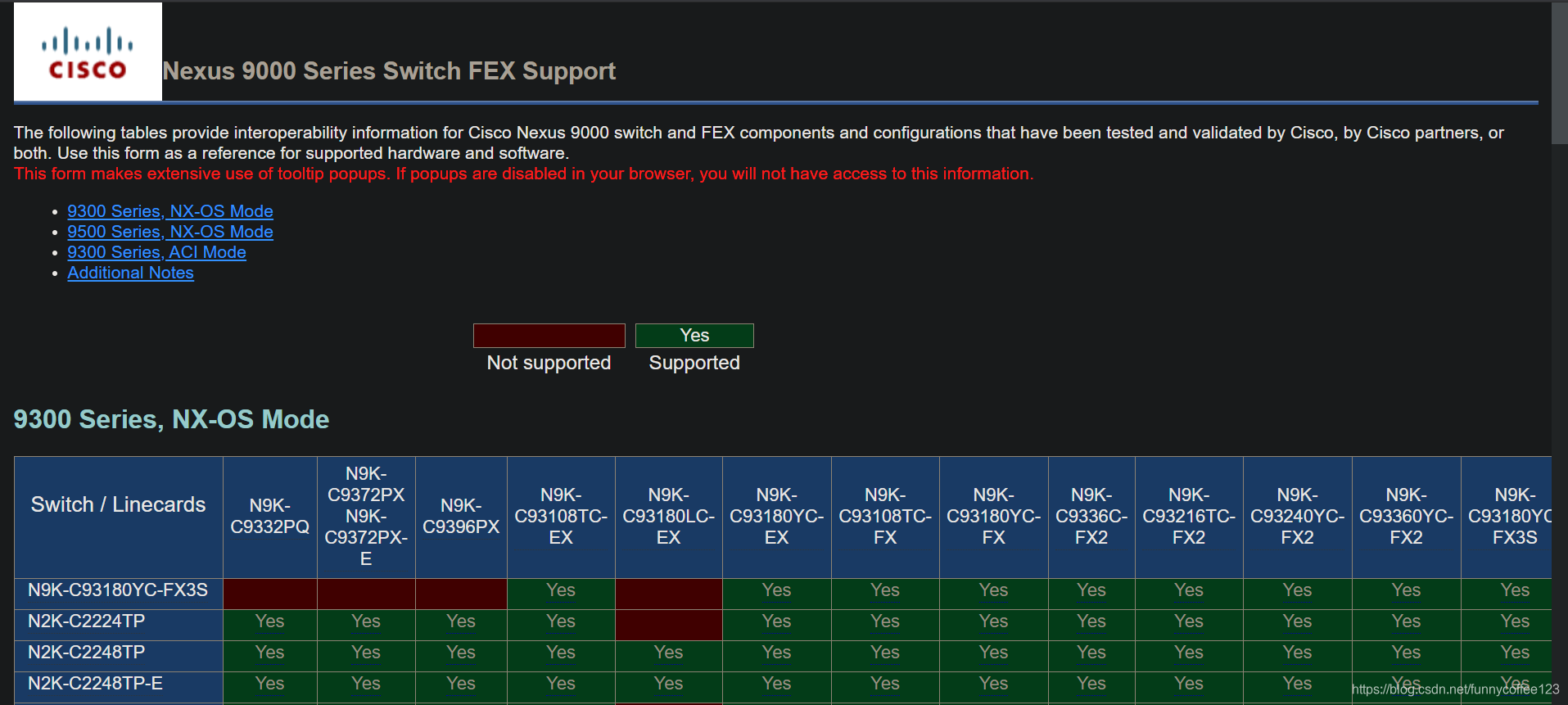

https://www.cisco.com/c/dam/en/us/td/docs/Website/datacenter/fexmatrix/fexmatrix.html
在这里插入图片描述

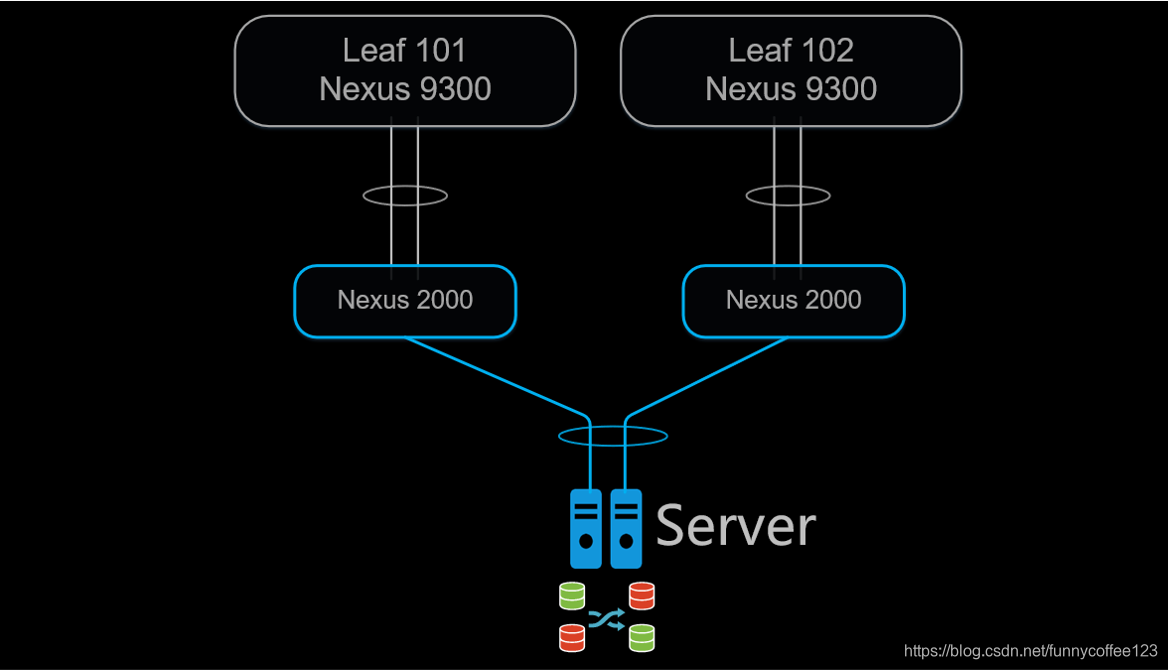

Nexus 9000对fex支持是有限制的,比如

  1. 部分型号是不支持fex，
  2. dual-home在9.2(1)以后才支持

ACI 支持fex dual-home吗？

没戏，压根不支持。只有NXOS的才支持。ACI mode只能单连。

what is fex?

fex is fabric extender ,是指Cisco Nexus 2000 series上连到N5K, N7K , N9K的实现方式。

FEX自身有转发能力吗？

NO，流量必须上行到Parent交换机，FEX无本地交换能力

FEX可以下连交换机吗？

可以，前提是不发BPDU的交换机，也就是傻瓜交换机。否则fex的端口一旦收到BPDU就会进入error-disable状态。 fex的所有接口被称作host-interface，即只能连接主机。

Nexus 9000系列都支持fex吗?

No,目前 只有9300， 9500支持，9200是不支持的。
