比赛准备笔记 --- TensotFlow、软件调试、数据预处理（图像，csv数据）

简介

TensorFlow是由Google团队开发的一个开源深度学习框架，完全基于Python语言设计。它的初衷是以最简单的方式实现机器学习和深度学习的概念，结合了计算代数的优化技术，使计算许多数学表达式变得简单。

优势：

• 强大的计算能力，支持多种硬件和分布式计算
• 灵活的数据流模型，便于构建复杂的模型
• 丰富的 社区资源和生态系统

tf.keras库

该库是一个高阶api库，提供了很多训练模型时需要使用的工具

tf.keras.models.Sequential：用于顺序地堆叠模型的各个层。
tf.keras.layers.Dense：用于定义全连接层。
tf.keras.layers.Flatten：用于将多维数组转换为一维数组。
tf.keras.losses：提供了各种损失函数。
tf.keras.optimizers：提供了优化器。
tf.keras.metrics：提供了评估指标，如准确率、精确率等

构建模型的方式

• Sequential 模型：使用 tf.keras.Sequential 类可以按顺序堆叠层来构建模型。这是一种简单的模型构建方式，适用于层之间是线性关系的情况
• 函数式 API：使用函数式 API 可以构建更复杂、具有分支和合并的模型结构。这种方式允许你创建具有多个输入和输出的模型
• 子类化模型：通过继承 tf.keras.Model 类，并自定义 init 和 call 方法来构建模型。这种方式提供了更大的灵活性，可自定义模型的计算图

使用Sequential 构建模型

import tensorflow as tf
# Sequential 模型
model = tf.keras.models.Sequential([
    # tf.keras.layers.Dense 构建全连接层 64表示数据类型unit64 relu表示激活函数
    tf.keras.layers.Dense(64,activation="relu",input_shape=(784,)),
    tf.keras.layers.Dense(64,activation="relu"),
    tf.keras.layers.Dense(10,activation="softmax"),
])

# 编译模型
model.compile(optimizer="adam", # 指定优化器
              loss="sparse_categorical_crossentropy", # 指定损失函数
              metrics=['accuracy']  # 指定评估指标
              )

• 开始训练

# 开始训练
history = model.fit(
    train_data_x, # 训练数据集
    validation_data = test_data_x,  # 验证集
    epochs=10 # 根据需要设置训练轮数
)

model.evaluate(test_data_y)  # 使用测试集测试模型

这样可以降低测试集的损失和收敛情况，以保证模型不容易过拟合

拿到代码之后修改算法的几种方案

• 第一种：多加几层卷积层、池化层和全连接层

tf.teras.Sequential([
	layers.lambda((lambda x : tf_fn(
		process_base64_image,x,
		fn_output_signaturetf.TensorSpec(shape=(int(img_height),int(img_width),3),dtype=tf.float32)
		)
		),
		name="image_decode_png"
		),
	layers.ConV2D(32,(3,3),activation='relu'),
	layers.MaxPooling2D(2,2),
	layers.ConV2D(64,(3,3),activation='relu'),
	layers.MaxPooling2D(2,2),
	layers.ConV2D(128,(3,3),activation='relu')
	layers.Flatten(),
	layers.Dense(128,activation='relu'),
	layers.Dense(class_nums,activation="softmax")
])

• 第二种：使用vgg网络

from tensorflow.keras.applications.vgg16 import VGG16
# 构建vgg16网络并使其预置参数冻结
base_model = VGG16(weights="imagenet",include_top=False,input_shape=(int(img_height),int(image_width,3)))
for layer in base_model.layers:
	layer.trainable = False

input_layer = base_model.input # 获取vgg的输入层
x = layers.Flatten()(input_layer)
x = layers.Dense(128,activation='relu')(x)
outputs = layers.Dense(class_nums,activation="softmax")(x)

# 构建完整的模型
tf.keras.Sequential([
	layers.lambda(),
	base_model,
	outputs
])

• 第三种：使用残差网络

from tensorflow.keras.applications.resnet50 import ResNet50
# 构建ResNet50模型并使其预置参数冻结

base_model = ResNet50(weights='imagenet',include_top=False,input_shape=(int(img_height),int(img_width),3))
for layer in base_model.layers:
	layer.trainable = False


x = base_model.output
x = layers.GlobalAveragePoolMax2D()(x)
x = layers.Dense(1024,activation='relu')(x)
output = layers.Dense(class_nums,activation='sotfmax')(x)

# 构建完整模型
model = tf.keras.Sequential([
	layers.lambda(),
	base_model,
	output
])

模型导出

# 模型导出
import pytz
from datetime import datetime
model_version = datetime.now(pytz.timezone("Asia/Shanghai")).strftime("%Y%m%d%H%M%S")

tf.keras.models.save_model(model,f'/model/slot1/{model_version}',overwrite=True)

模型的使用(部署)

导出模型之后就需要使用这个模型，一共有两种方法来使用这个模型

1. TensotFlow-Serving
2. 使用tf自带的包加载

本帖只讲解TensorFlow-Serving使用模型的方式

TensorFlow-Serving是一种灵活的高性能服务系统，适用于机器学习模型，专为生产环境而设计。TensotFlow Serving 可以轻松部署新算法和实验，同时保持相同的服务器架构和构。TensorFlow-Serving提供与TensorFlow模型的开箱即用集成，但可以轻松扩展以提供类型的模型和数据。

重点：通过api部署

TensorFlow中的图像预处理

有一些图像预处理的方法是万能通用的：

• 归一化处理
  将像素值缩放到0到1之间，或者-1到1之间，以消除由于光照条件不同而导致的亮度差异。这可以通过减去所有像素值的平均值，然后除以标准差来实现

• 数据增强

通过旋转、翻转、平移、裁剪等操作来增加数据集的大小，从而提高模型的泛化能力。

import tensorflow as tf
from tensorflow.keras.preprocessing.image import ImageDataGenerator

# 创建一个ImageDataGenerator对象，设置旋转、翻转、平移等操作
datagen = ImageDataGenerator(
    rotation_range=40,  # 随机旋转角度范围
    width_shift_range=0.2,  # 水平平移范围
    height_shift_range=0.2,  # 垂直平移范围
    shear_range=0.2,  # 剪切强度
    zoom_range=0.2,  # 缩放范围
    horizontal_flip=True,  # 是否进行水平翻转
    fill_mode='nearest'  # 填充新创建像素的方法
)

# 加载图片
img = tf.keras.preprocessing.image.load_img('R.jpg')
x = tf.keras.preprocessing.image.img_to_array(img)
x = x.reshape((1,) + x.shape)

# 使用ImageDataGenerator生成增强后的图片
i = 0
for batch in datagen.flow(x, batch_size=1):
    i += 1
    if i > 20:  # 生成20张增强后的图片
        break
    image = tf.keras.preprocessing.image.array_to_img(batch[0])
    image.save('save/augmented_image_' + str(i) + '.jpg')

图片处理方式及其理由

• 将图像转换为灰度图
  理由：将彩色图像转为灰度图像，可以减少数据量，简化计算，降低图像处理的复杂度，提高图像的处理速度和准确性。

gray_img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

• 增强图像对比度
  理由： 图像对比度提高，图像中的物体边缘和细节就会变得容易识别，从而提高图像识别和分析的准确性

alpha = 1.5
beta = 0
img = cv2.convertScaleAbs(gray_img, alpha=alpha, beta=beta)

• 锐化图像
  理由：锐化图像可以增强图像的边缘和细节，提高图像的清晰度和对比度，从而可能提高模型准确度。

kernel = np.array([[0, -1, 0], [-1, 5,-1], [0, -1, 0]])
img = cv2.filter2D(img, -1, kernel)

软件调试流程

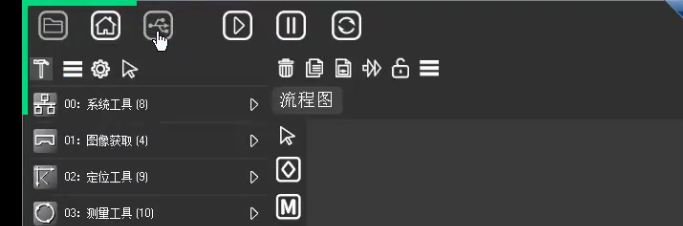

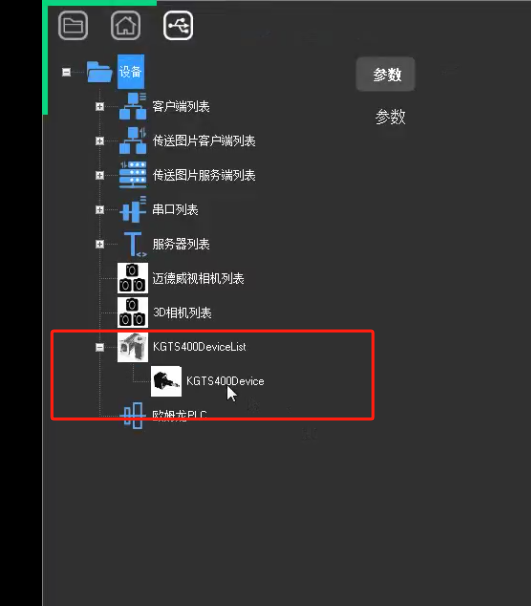

进入到Kimage软件之后就是点击设备 （从左往右数第三个）

点击比赛使用的设备

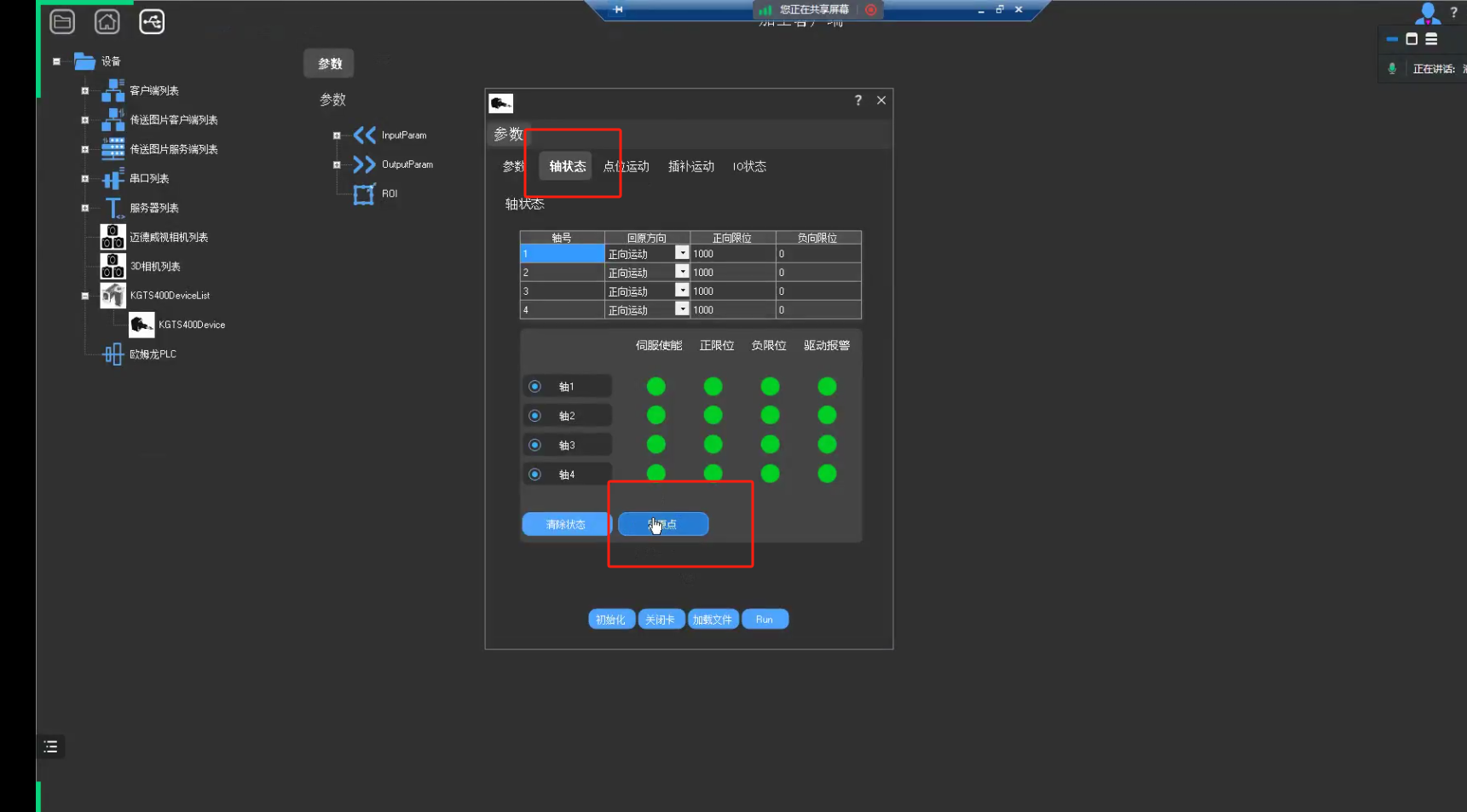

点击回原点

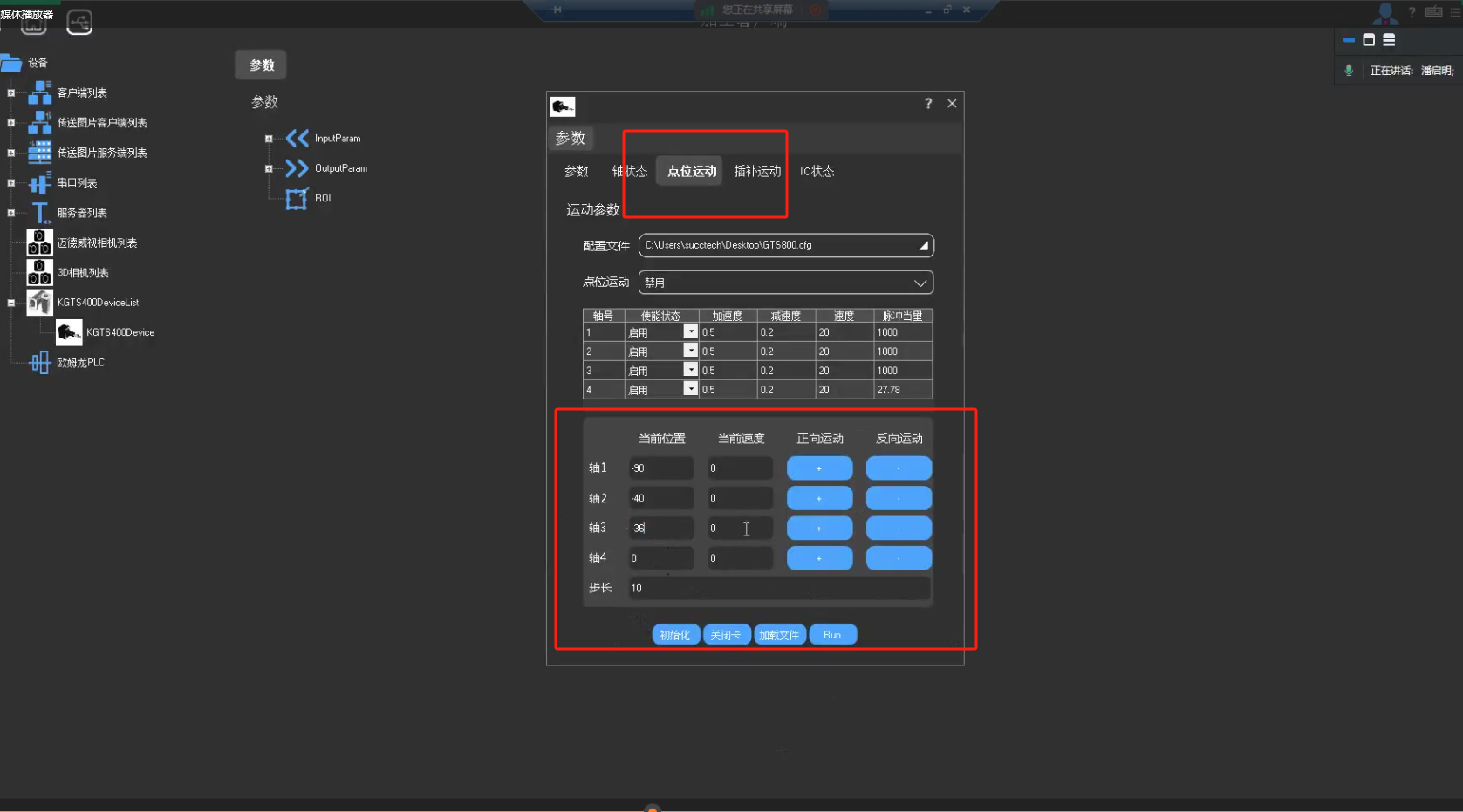

移动点位，将画板移动到笔的正下方，笔尖轻触画纸

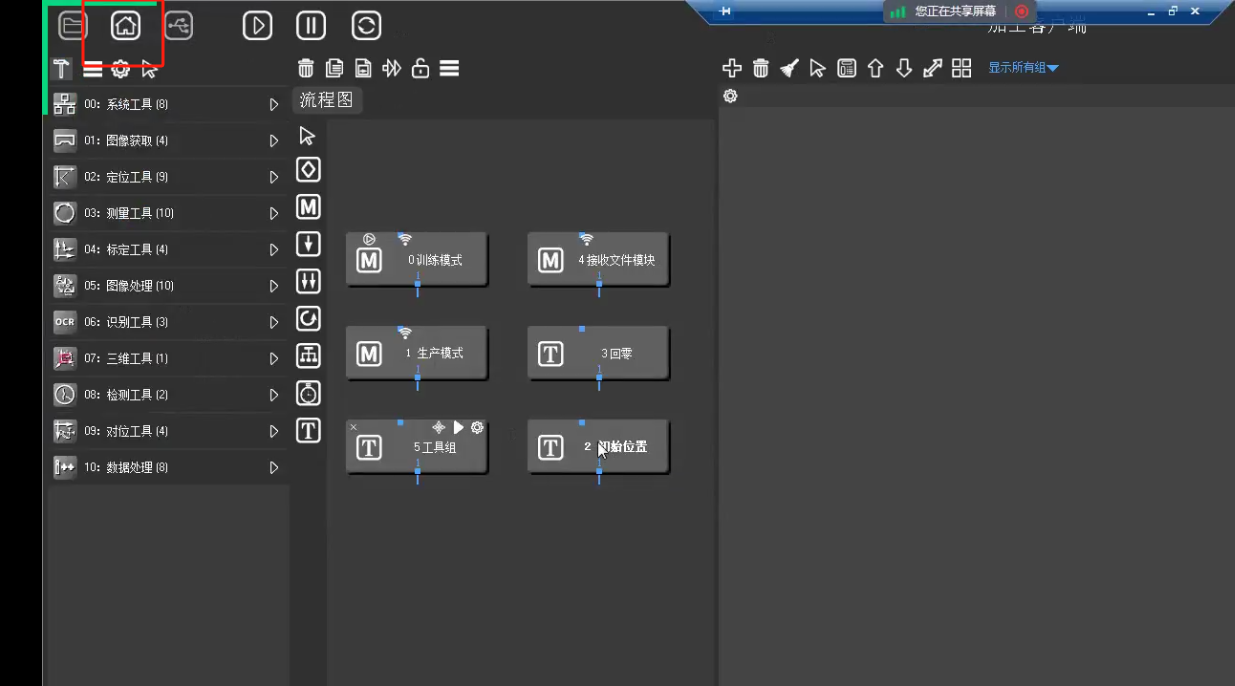

调整完毕后，点击第二个按钮进入主流程

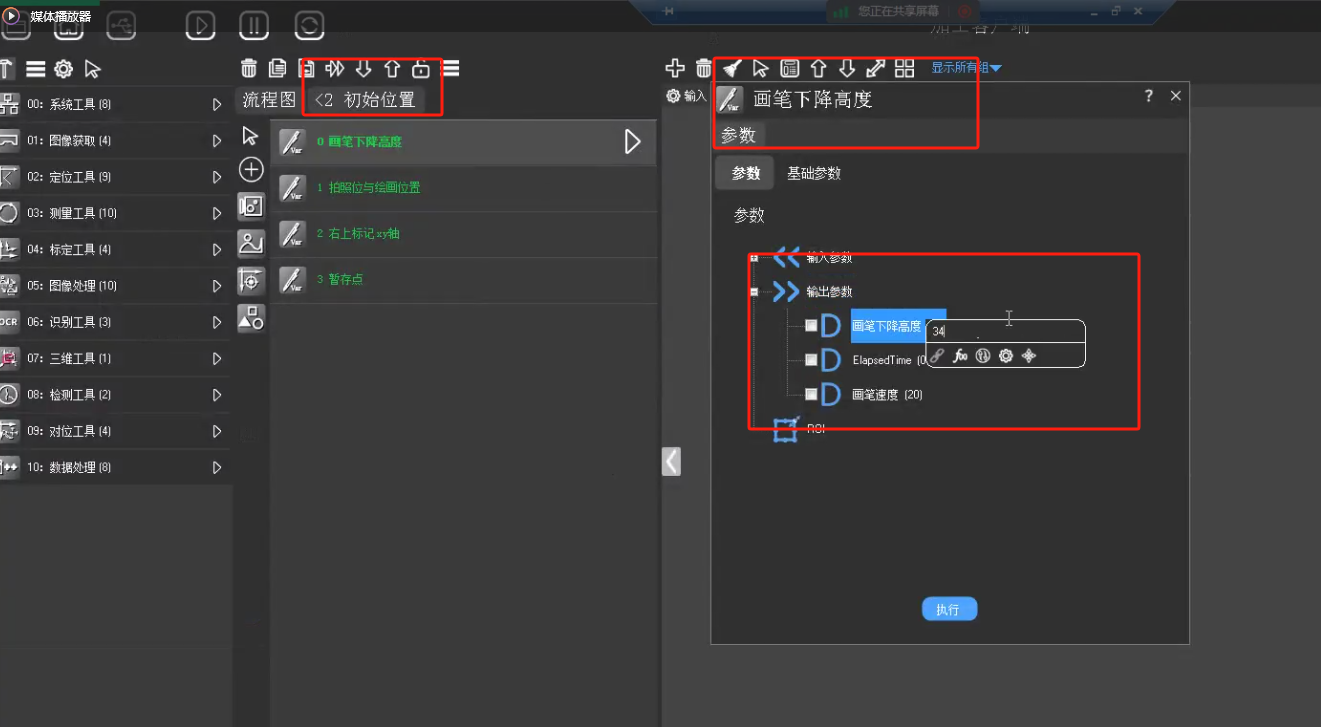

点击初始位置，改变画笔下降高度为刚刚轻触在纸上的高度 速度调到50

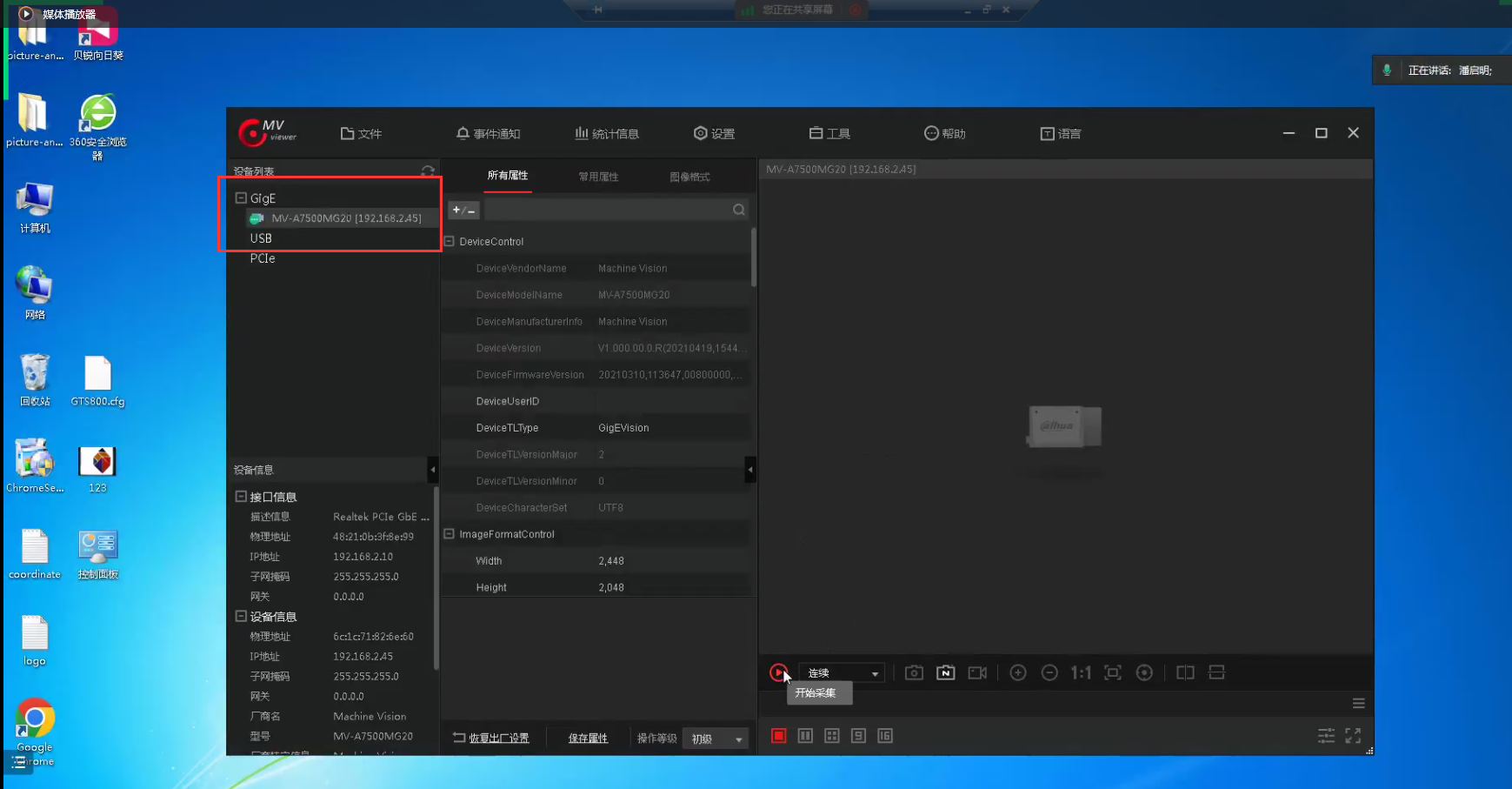

进入MVVIEWER软件 网口配置好之后连接摄像头 在连接的同时调整亮度，保证在软件中看的清楚图像的画面

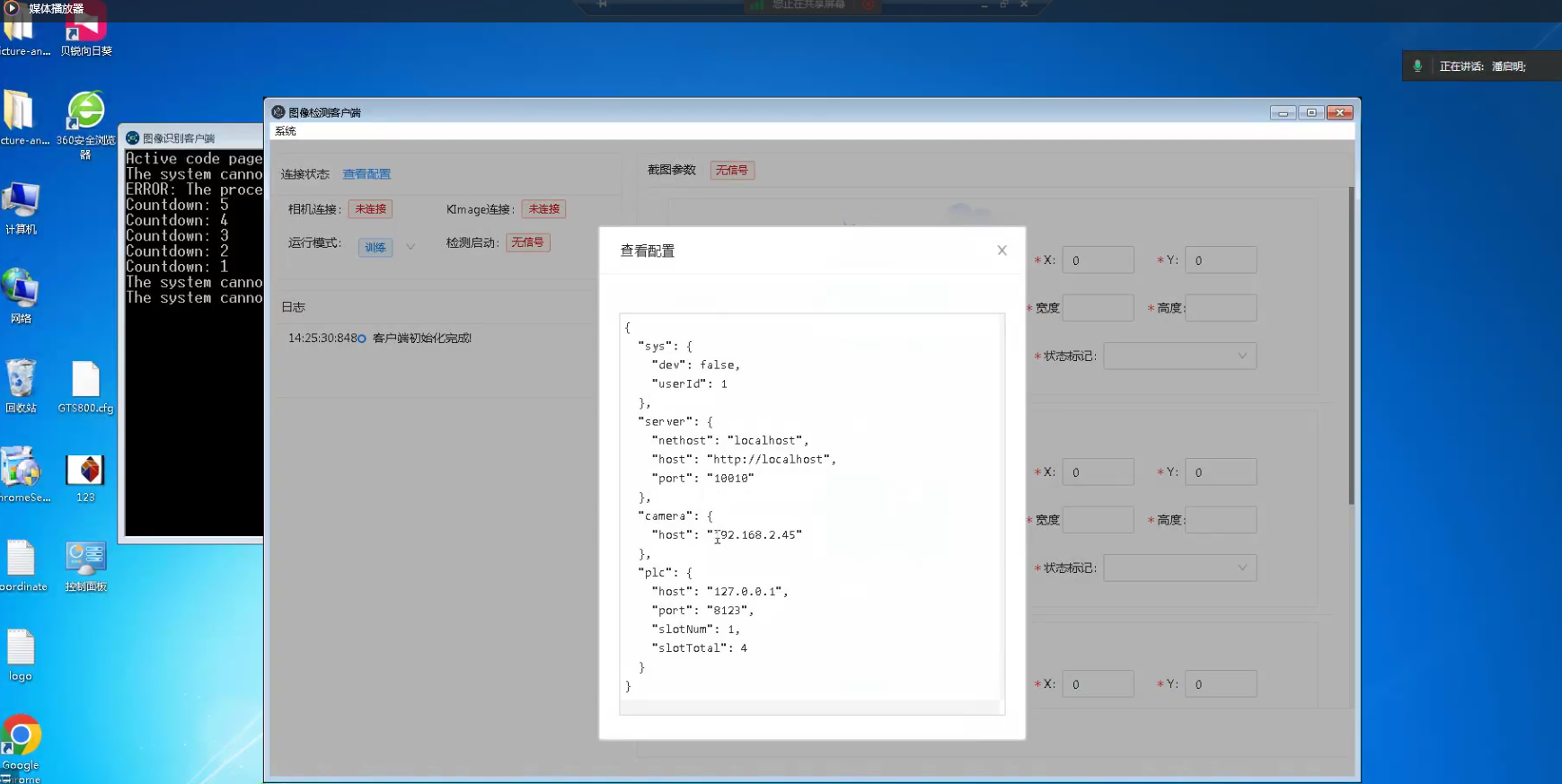

打开图像识别客户端 查看配置可以看到图像识别客户端所在的网口 是2网段，所以工控机和相机连接的网口也一定是要2网段

在自己电脑运行虚拟机 并且在浏览器中进入大数据平台

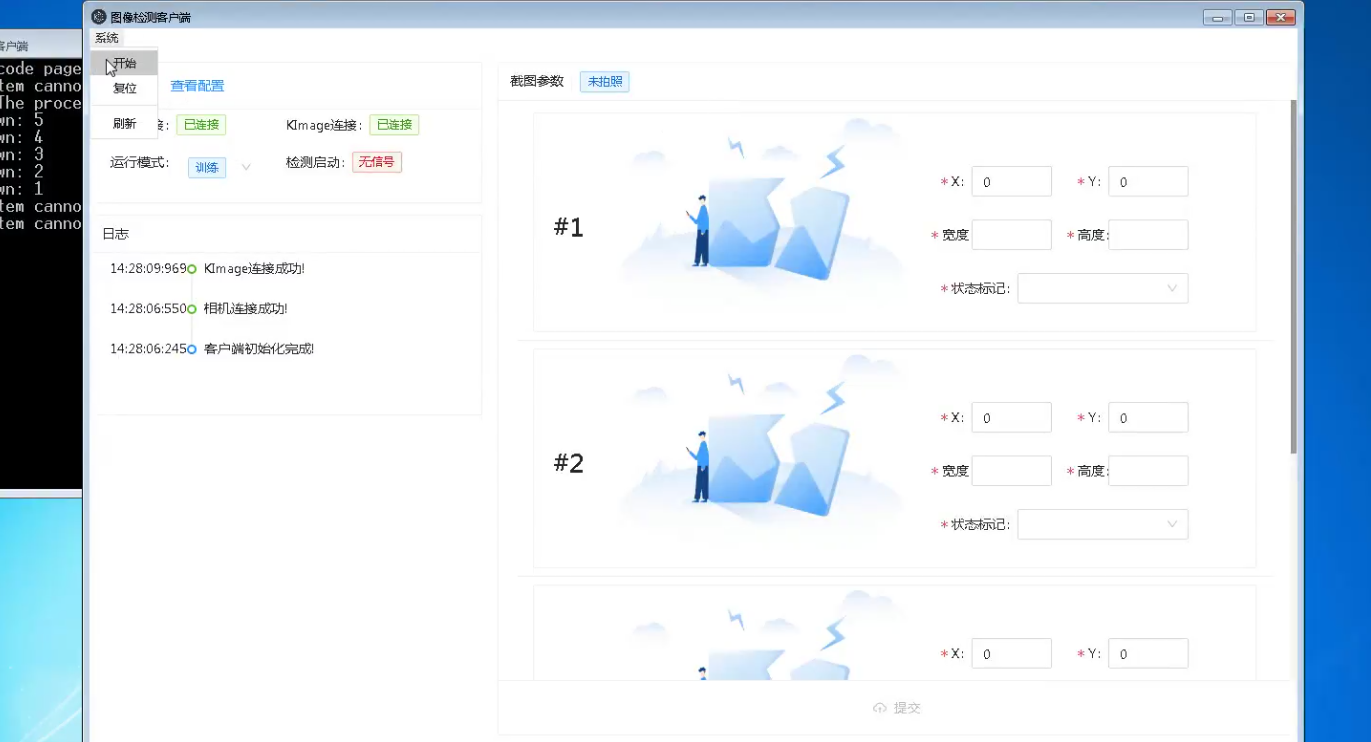

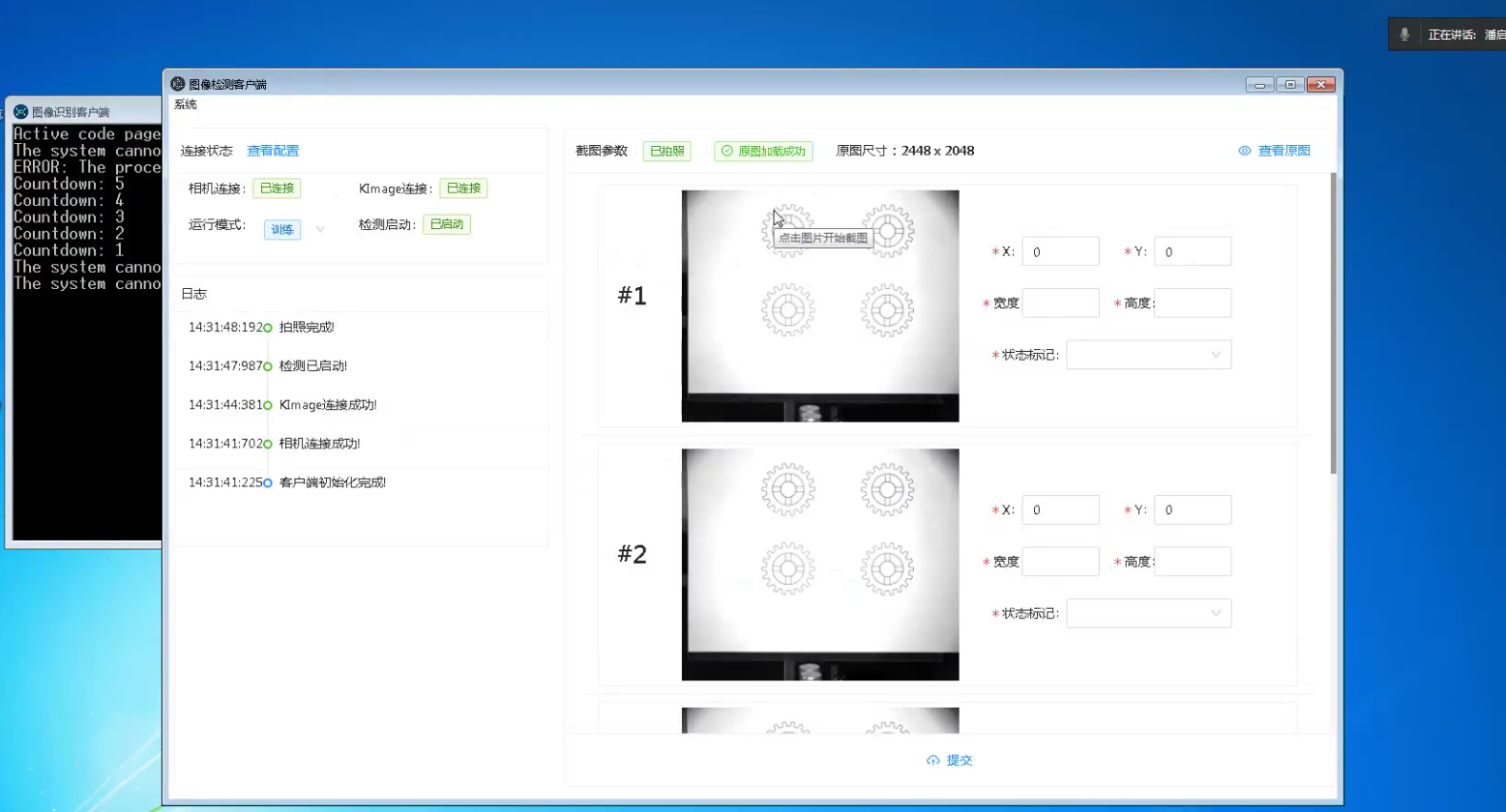

在图像检测客户端中点击开始 运行训练模式

相机会拍摄四张照片

接着人工截取四个工件并标记合格与不合格

点击提交（提交前要更换下一张纸）

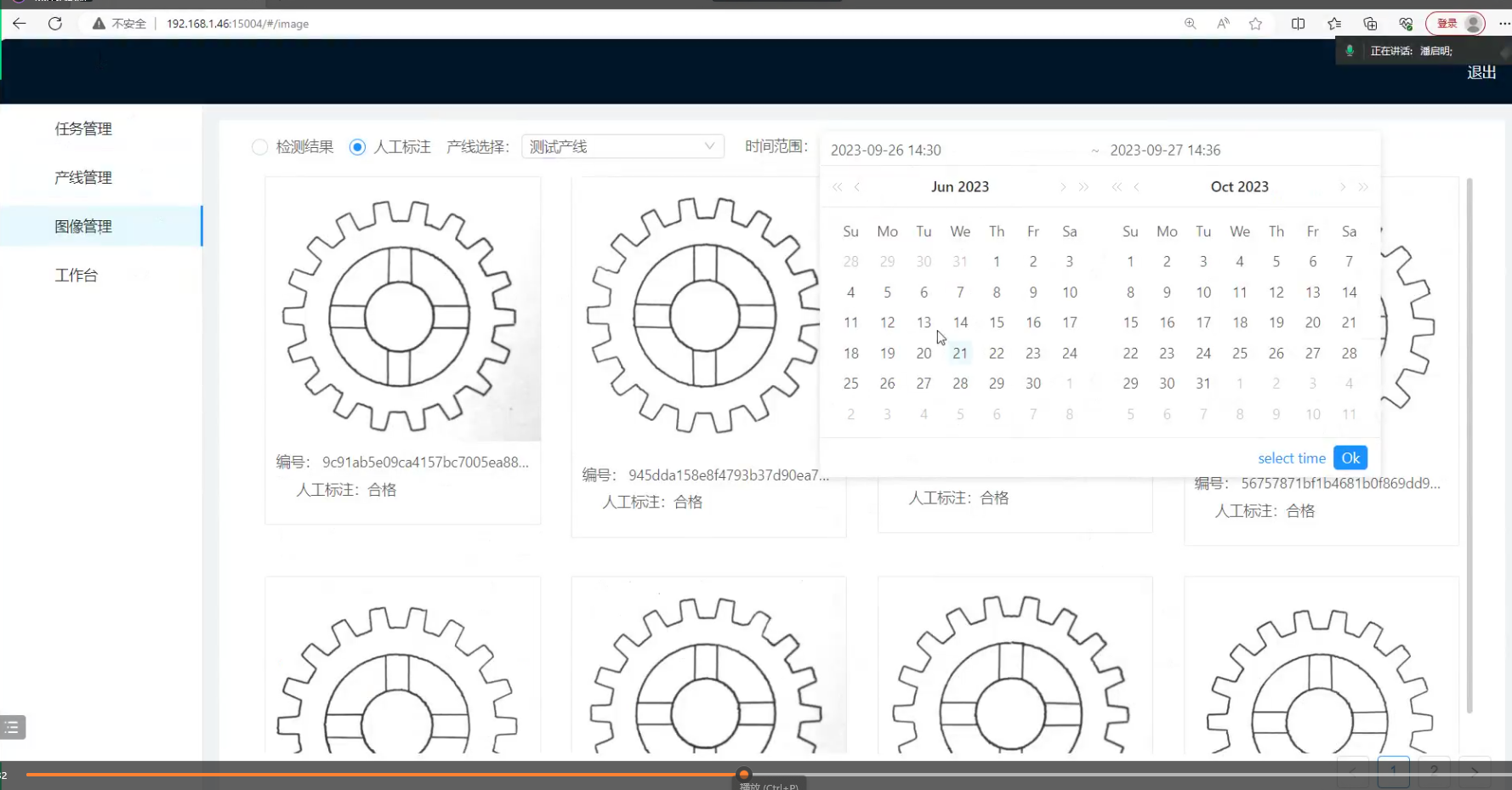

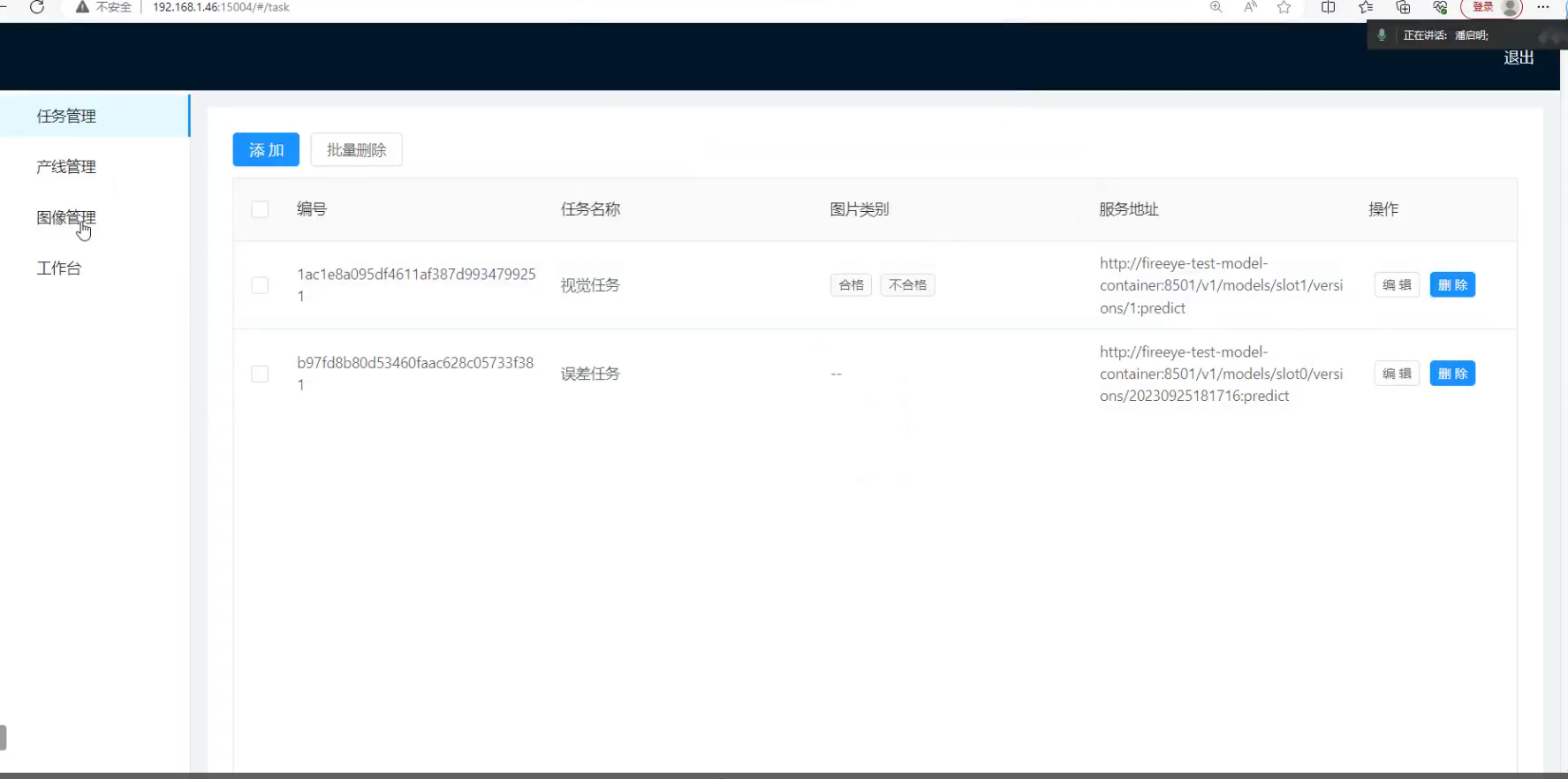

训练完成后就可以在云平台查看标注的图片数据 也可以用程序根据接口
访问查找数据
