7月5日任务

18.11 LVS DR模式搭建

18.12 keepalived + LVS

DR模式和NAT模式的区别在于：需要每个rs上都要配置vip，减少对dir的负载（因为最后数据包的传递不经过dir  而是通过rs直接传给用户实现通信）；同时可以把LVS搭建在内网中，通过端口映射的方式实现内网和公网的通信，达到节省公网IP资源的目的。

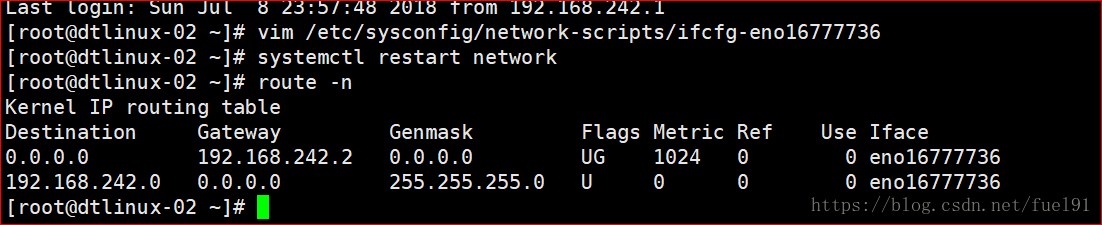

①把NAT模式中的rs网关都修改回*.*.*.2

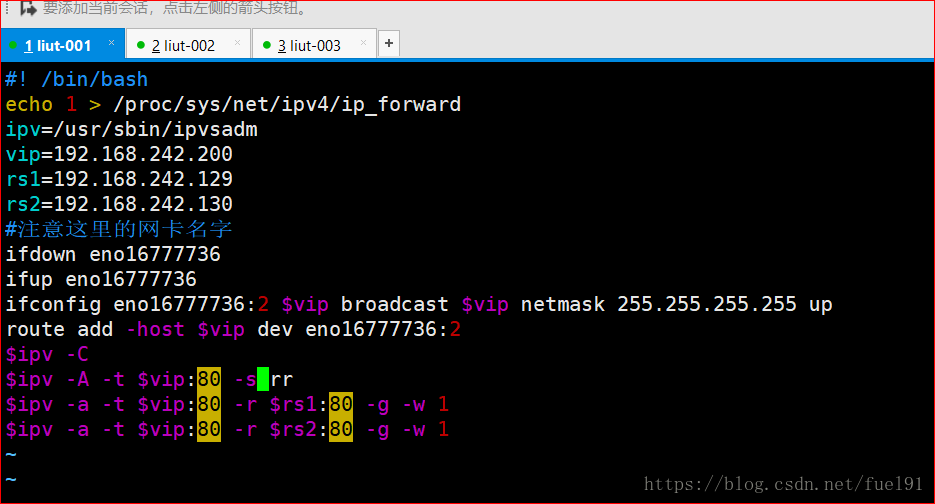

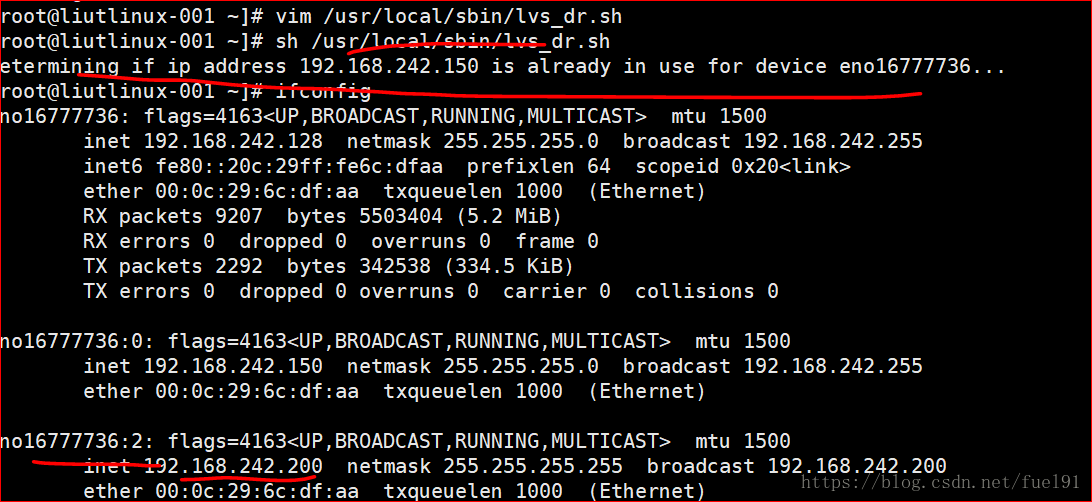

②在dir上编写lvs_dr脚本: vim /usr/local/sbin/lvs_dr.sh



同样的先开启端口转发，定义ipv,vip,rs1,rs2变量，执行ifdown,ifup的目的是重复执行脚本时无需重复设置IP； ifconfig定义虚拟网卡名vip，route add添加网关，ipv规则中和NAT不一样的在于参数-g（网关），之前是-m伪装

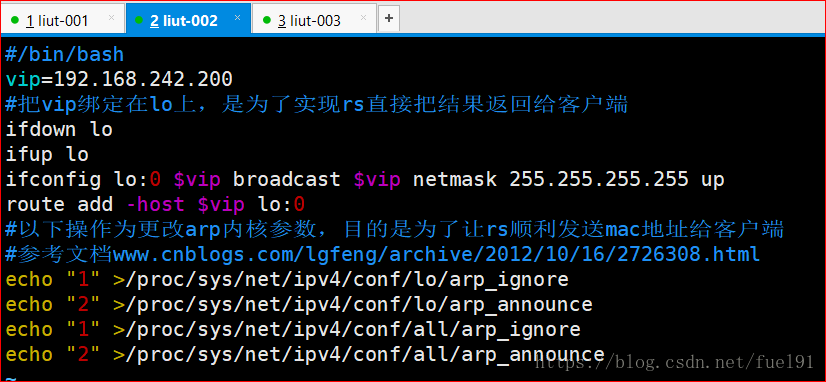

③在rs上也要写脚本 vim /usr/local/sbin/lvs_rs.sh（同理rs2）

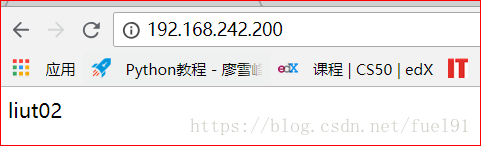

④执行脚本（同理rs2）并在windows上访问VIP测试成功

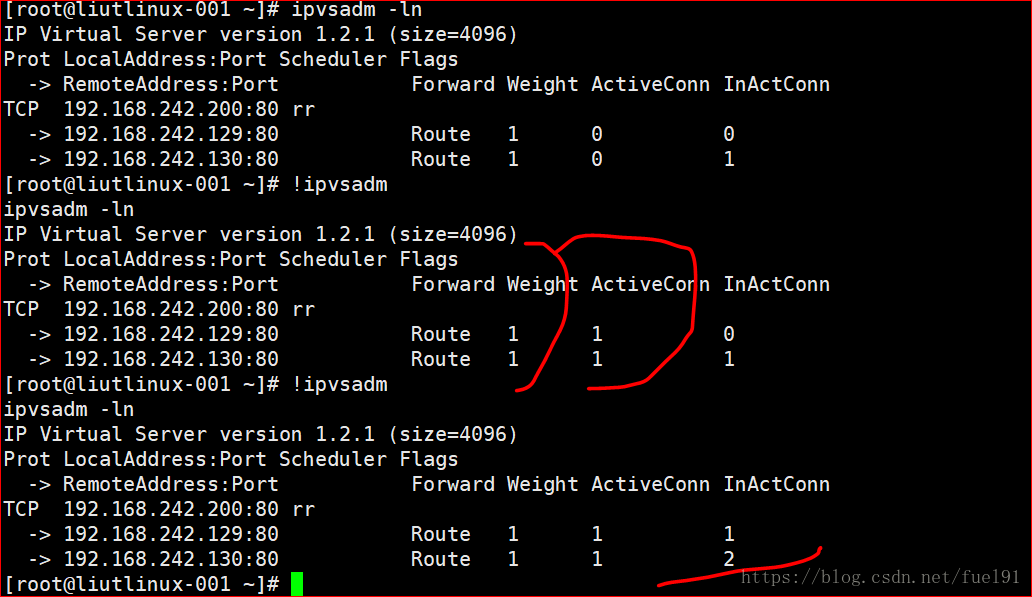

有时候实验效果不明显的原因是访问量不够，缓存,session等因素（当访问来源IP不同，量大时完全可以实现负载均衡）

无法像NAT模式一样在rs上用curl测试的原因是因为rs上本身绑定了VIP，访问的就是本身；在dir上不能访问是因为VIP在rs上都  绑定了，子网掩码和网关都相对特殊，最好的方法是再开一个虚拟机设置成同一个网段。

keepalived +LVS

使用Keepalived的好处：

①由于所有的数据都是通过分发器dir交互实现的，一旦dir宕机，则所有的服务和访问都会终止（由于keepalived可以实现高可用，同时也可以实现负载均衡，防止dir单点故障引起的服务停止，和LVS可以完美结合）

②LVS没有智能性选择的功能，只是通过基本调度算法实现数据的转发，如果某一个rs宕机，它也仍然有可能把数据转发到出故障的机器上，导致访问出问题；keepalived则实现了这一功能：即当某一个rs宕机时，也能保证服务的正常提供；请求分发过来时，keepalived可以检测到后面的某个rs宕机，此时便不会再把请求转发的有问题的rs上

完整架构需要两台服务器（角色为dir）分别安装keepalived软件，目的是实现高可用，但keepalived本身也有负载均衡的功能，所以本次实验可以只安装一台keepalived
 keepalived内置了ipvsadm的功能，所以不需要再安装ipvsadm包，也不用编写和执行那个lvs_dir的脚本

具体操作：

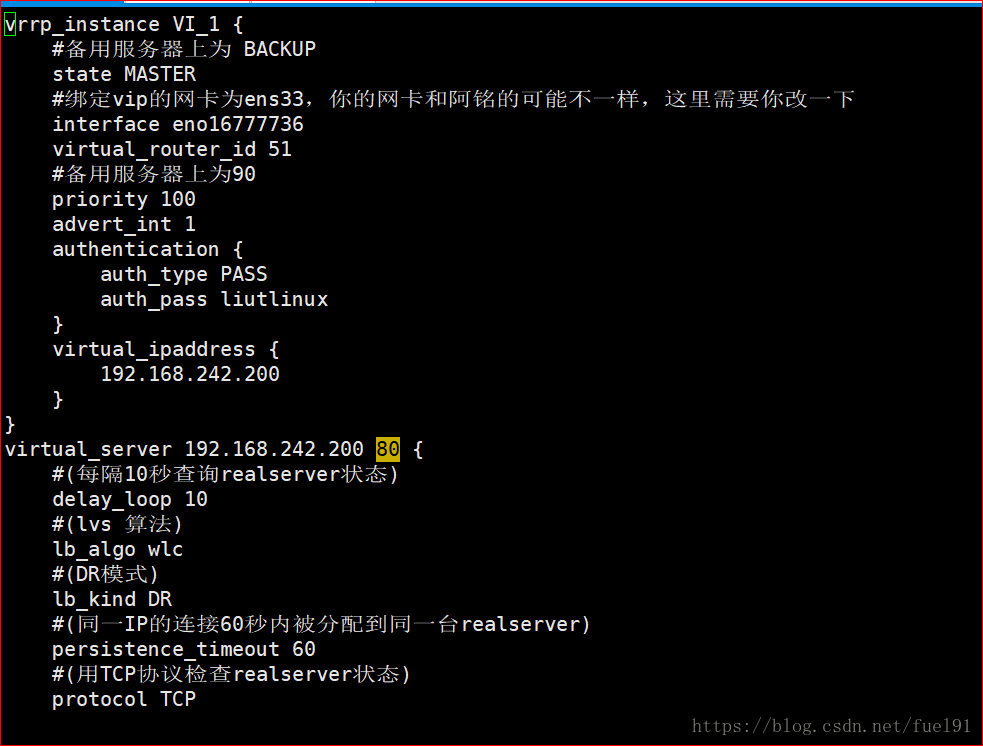

①编辑keepalived配置文件  vim /etc/keepalived/keepalived.conf

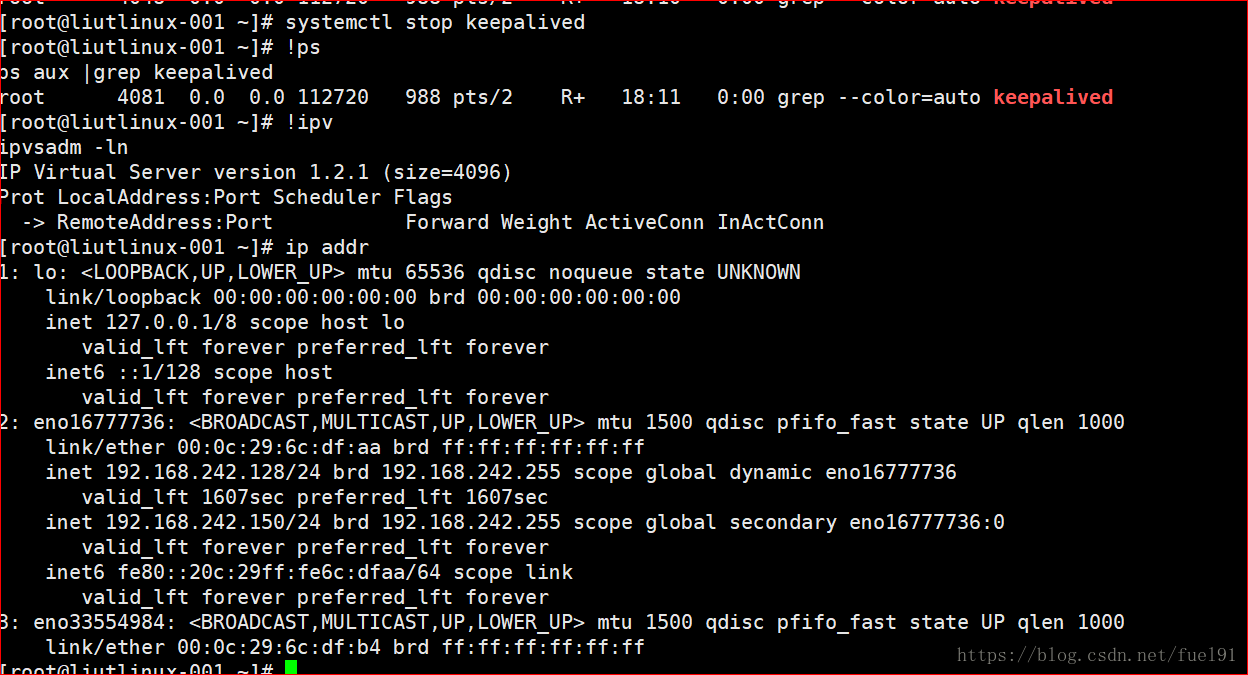

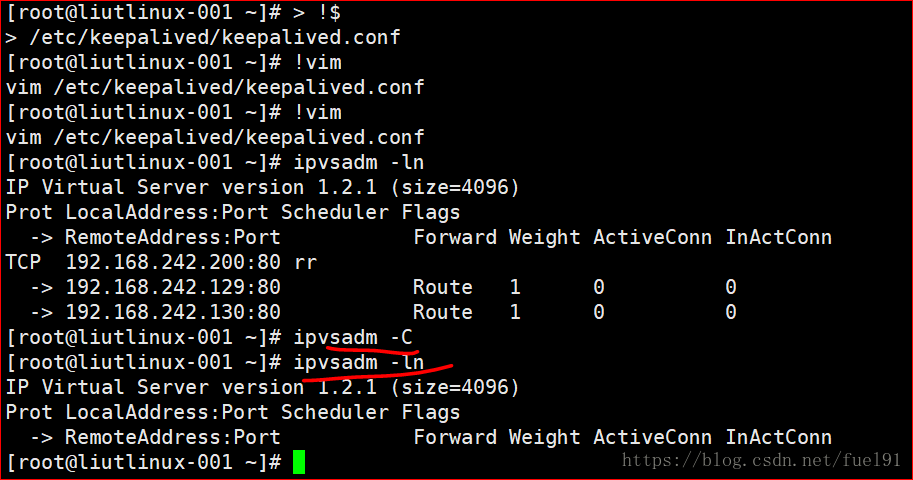

②由于之前在dir上配置过vip,需要把dir上的ipvsadm规则清空 ipvsadm -C, VIP释放

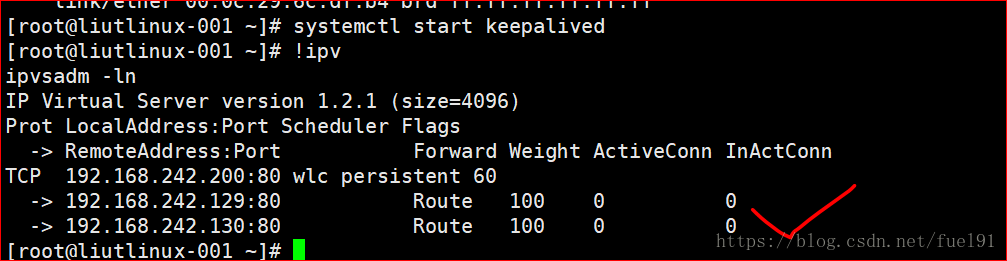

③重新启动keepalived，dir上的VIP绑定和ipvsadm规则不需要执行（因为keepalived内置了lvs功能），rs上的脚本依然要执行；

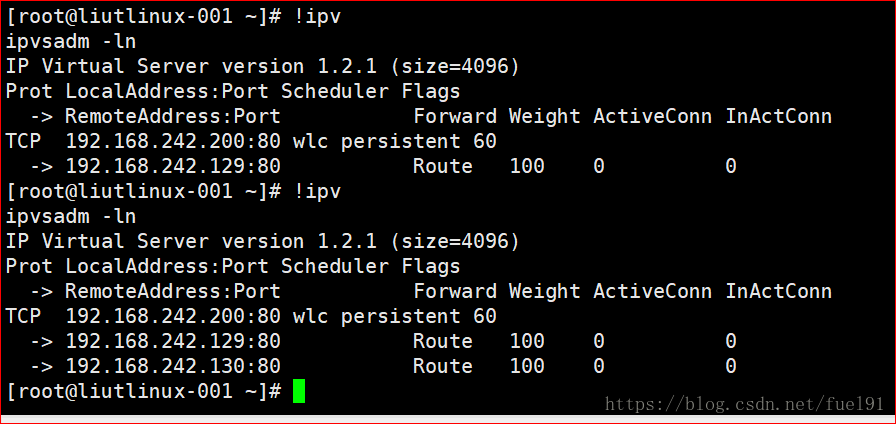

④停掉其中一个rs上的nginx，随后恢复；测试keepalived的过滤功能，如下图测试成功
