STA新视角之Setup Time和Hold Time

1、register-to-register模型

 图表 1‑1 register-to-register模型

图表 1‑1是一个常见的register-to-register的模型。CLK是源寄存器（Source）和目的寄存器（Destination）的时钟源头，在SDC中一般用create_clock/create_generated_clock定义。

A点表示CLK的出口，B点表示源寄存器的CK端，C表示目的寄存器的CK端，D表示源寄存器的Q端，E表示目的寄存器的D端。在实际的电路实现（FPGA/ASIC）中，因为布局布线产生的线延时和组合逻辑产生的CELL延时，让电路实现起来不那么理想。

表格 1‑1延时参数

延时参数	含义	图中位置
Tck1	时钟定义点到源寄存器CK端的时间	A -> B
Tck2	时钟定义点到目的寄存器CK端的时间	A -> C
Tco	源寄存器时钟上升沿到达到Q端输出的时间，由寄存器本身参数决定	B -> D
Td	目的寄存器Q端到源寄存器D端的时间	D -> E

         实际数字实现中波形如下：

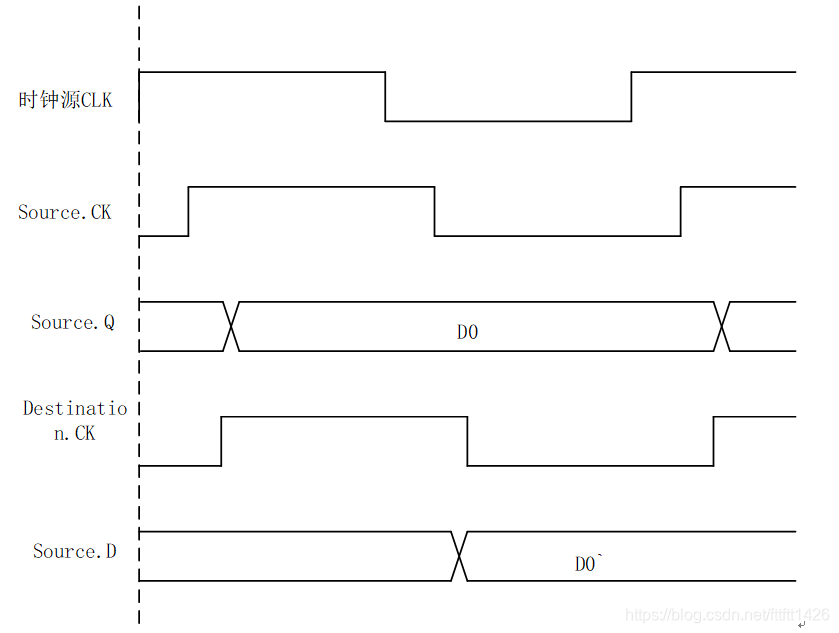

图表 1‑2 register-to-register波形图

D0`指的是D0经过了组合逻辑之后的单bit数据。数字实现中，为了保证目的寄存器可以成功采样源寄存器发送的数据，用setup time和hold time来判断是否满足时序要求。

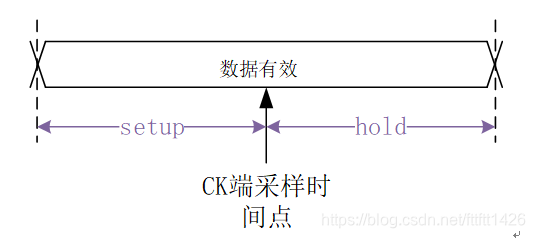

图表 1‑3 DFF采样正确要求

         Setup time指的是在时钟触发寄存器采样（上升沿或下降沿，取决于寄存器）前数据必须稳定保持的最小时间，以保证数据能被时钟正确的采样。

         Hold Time指的是在时钟触发寄存器采样（上升沿或下降沿，取决于寄存器）后数据必须稳定保持的最小时间，以保证数据能被时钟正确的采样。

         Launch edge指的是源寄存器CK端发送数据的时刻，Capture edge指的是目的寄存器CK端接收数据的时刻，用于理想情况下（时钟和数据都没有延时）。Launch edge在分析setup和hold的时候是不一样的，在下文中解析。

---

2、Setup Time

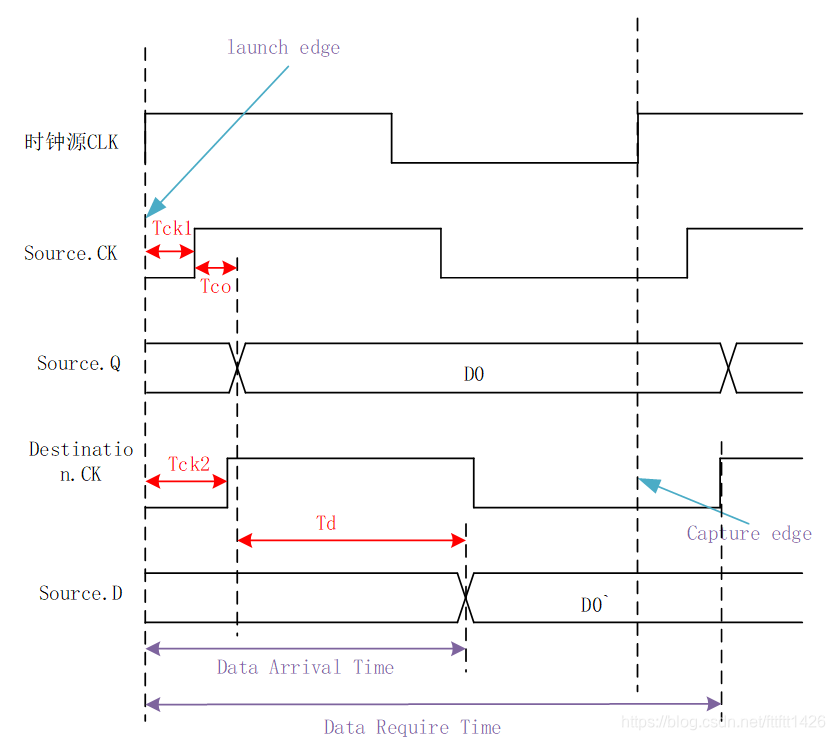

图表 2‑1 Setup Time

Setup Relationship是理想时钟下launch edge和capture edge之间setup关系。在图表 2‑1中源寄存器和目的寄存器用同一个源时钟且上升沿触发，setup relationship就是CLK的时钟周期。例如CLK为100MHz，setup relationship为10ns。

图表 2‑1的各种参数含义见表格 1‑1。

以时钟源CLK作为起点，数据的实际到达目的寄存器D端的时间（Data Arrival Time）为:

Data Arrival Time(Setup)= launch edge time + source clock path delay + data path delay          =Tck1+Tco+Td

假定launch edge time是在0ns时刻，capture edge time就是在Tclk时刻，Tclk表示时钟周期，因为capture edge time-launch edge time=setup relationship=Tclk。

以时钟源CLK作为起点，数据实际被采样的时间（Data Require Time）为：

Data Require Time(Setup)= capture edge time + destination clock path delay – clock uncertainty-Destination Setup Time   =Tck2+Tclk-Tuncertainty-Tsetup

为了满足目的寄存器的时序要求，数据的实际到达目的寄存器D端的时间（Data Arrival Time）必须比数据实际被采样的时间（Data Require Time）早Tsetup以上，Tsetup由寄存器库的特性决定。因此Setup的裕量（slack）为：

Setup Slack=Data Require Time(Setup)-Data Arrival Time(Setup)= Tck2+Tclk-Tuncertainty-Tck1-Tco-Td-Tsetup= Tskew +Tclk-Tuncertainty-Tco-Td-Tsetup

Tck2-Tck1称为时钟偏移(skew)，用Tskew表示。Setup Slack必须大于0才能满足目的寄存器的setup time要求。

Tuncertainty包括时钟抖动(jitter)和人为设定的裕量(margain)。时钟抖动和时钟自身质量以及传输过程有关。

如果Setup Time有了violation，可以采取的措施有：1）优化DFF间的组合逻辑，使其路径减少（减少Td）；2）在组合逻辑中再加一个寄存器，将组合逻辑变成2条路径（减少Td）；3）将目的寄存器的时钟通过增加线长度和插入clk buffer往后延(增加Tskew）；4）降频（增加Tclk）。

         在ASIC中，降频是最后的手段，能不采用尽量不用，说明设计已经不满足规格的要求。如果是工艺的原因（太落后），可以考虑降低signoff的频率要求，在实际产品中抬压提频并大规模测试达到稳定的效果。措施2是俗称的“打拍”，从设计端解决时序问题，如果不影响功能和性能的话没有副作用，比较考验数字设计功底。措施3是在后端（PR工具）处理，缺点是会影响hold time。在hold slack比较大的时候（大于|setup slack|）时可以交给后端处理。

3、Hold Time

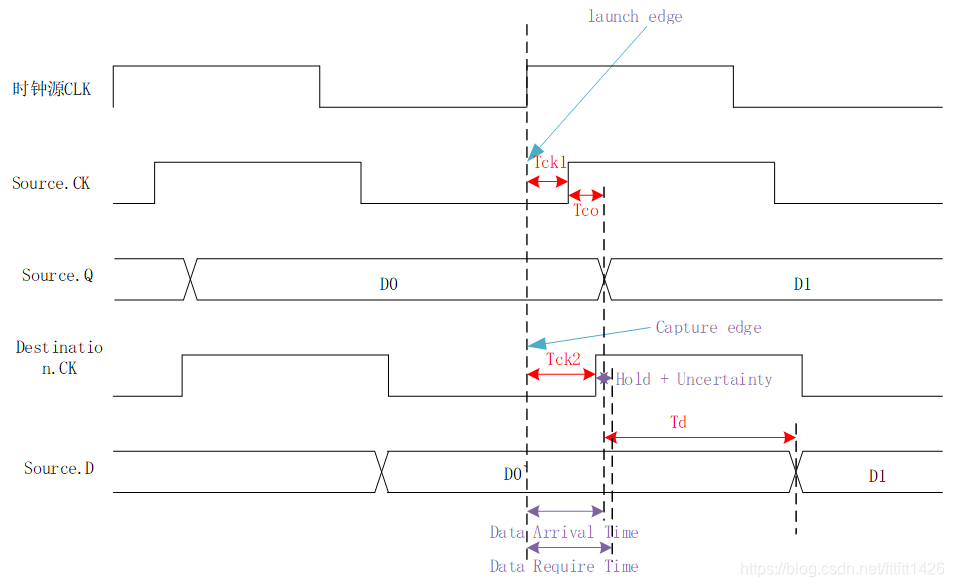

图表 3‑1 Hold Time

Hold Relationship是理想时钟下launch edge和capture edge之间hold关系。在图表1-2中源寄存器和目的寄存器用同一个源时钟且上升沿触发，hold relationship就是为0。

图表 3‑1的各种参数含义见表格 1‑1。

将图表2-1的后半段波形补全，如图表4-1，以时钟源CLK作为起点，数据的实际到达目的寄存器D端的时间（Data Arrival Time）为:

Data Arrival Time(Hold)= launch edge time + source clock path delay + data path delay=Tck1+  Tco+Td

假定launch edge time是在0ns时刻，capture edge time就是在0ns时刻因为capture edge time-launch edge time=hold relationship=0。

与setup time的一样，区别是setup time中的Data Arrival Time指的是capture edge上一个cycle的，hold time中的Data Arrival Time指的是capture edge同一个cycle的，但是值相等。

以时钟源CLK作为起点，数据实际被采样的时间（Data Require Time）为（见图表1-2）：

Data Require Time(Hold)= capture edge time + destination clock path delay+clock uncertainty+destination hold time = Tck2+Tuncertainty+Thold

和Tsetup一样，Thold由寄存器库的特性决定。为了满足目的寄存器的时序要求，新数据的实际到达目的寄存器D端的时间（Data Arrival Time）必须比旧数据实际被采样的时间（Data Require Time）晚Thold以上

Hold Slack=Data Arrival Time(Hold)-Data Require Time(Hold)=Tck1+  Tco+Td- Tck2-Tuncertainty-Thold=Td+Tco-Tskew-Tuncertainty-Thold

Hold Slack必须大于0才能满足目的寄存器的hold time要求。

Hold Time的违例(violation)的处理办法为：1）增加源寄存器Q端到目的寄存器D端的延时；2）减少时钟偏移(skew)。但是这两种方法都是以牺牲setup slack作为代价。Hold Slack与Tclk（时钟周期）无关，无法通过降频/提频的方式收敛，因此signoff时不能降低hold的标准，宁可牺牲setup time导致正常工作频率低，否则电路无法工作（DFF采错数据）。

4、其他说明

图表 2‑1和图表 3‑1中的Source.D的波形与实际的电路不一定符合，因为一个目的寄存器可能有很多个源寄存器，所有源寄存器都会对目的寄存器的D端产生影响。但是分析方法不变，每一条源寄存器到目的寄存器的setup time和hold time都满足才能满足时序要求，当然这部分工作EDA工具会帮我们完成，我们需要做的更多是在EDA工作report_timing时找出slack为负的路径，然后通过各种手段分析优化以达到设计的要求。
