【openstack网络】neutron专项总结七：qos特性

一、OVS qos原理

QoS在OVS中的使用和传统网络一样，主要分为如下两种：

Policing管制介绍

Policing用于控制接口上接收分组（ingress）的速率，是一种简单的QoS的功能，通过简单的丢包机制实现接口速率的限制，它既可以作用于物理接口，也可以作用于虚拟接口；

Shaping介绍

Shaping是作用于接口上的出口流量（egress）策略，可以实现多个QoS队列，不同队列里面处理不同策略；

OVS自身并不实现QoS功能，QoS功能的实现是在linux内核中，OVS只是能够配置部分OVS支持的QoS类型。如果需要一些OVS不支持的QoS类型，可以通过patch来支持这些配置，也可以通过传统的TC工具直接进行QoS的策略配置。

Policing实现

policing在OVS中采用ingress_policing_rate和ingress_policing_burst两个字段完成ingress入口限速功能，该两个字段放在Interface表中，由于QoS的内核实现都是原有的linux的sch_xx模块，所以这里不分析内核实现。

ovs-vsctl set interface eth1 ingress_policing_rate=1000
ovs-vsctl set interface eth1 ingress_policing_burst=100

eth1：加入ovs桥端口的网络接口名称；
ingress_policing_rate：为接口最大收包速率，单位kbps，超过该速度的报文将被丢弃，默认值为0表示关闭该功能；
ingress_policing_burst：为最大突发流量大小，单位kb。默认值0表示1000kb，这个参数最小值应不小于接口的MTU，通常设置为ingress_policing_rate的10%更有利于tcp实现全速率；

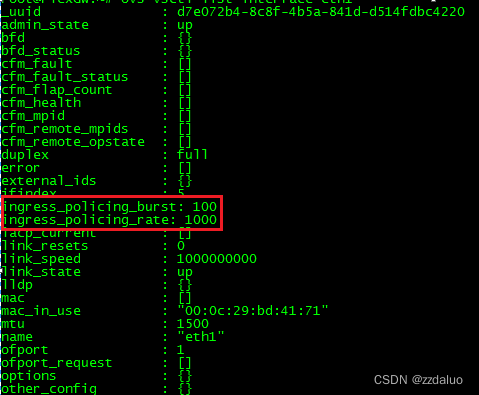

通过命令ovs-vsctl list interface eth1可以查看配置：
-

Shaping整形实现

shaping用于实现出口流量的控制，使用了队列queue，可以缓存和调度数据包发送顺序，比policing更加精确和有效，在OVS的数据表中主要使用QoS和Queue两张表。

ovs-vsctl set port eth1 qos=@newqos --
--id=@newqos create qos type=linux-htb queues=0=@q0 --
--id=@q0 create queue other-config:max-rate=100000000

其中
–id=@q0 create queue other-config:max-rate=100000000创建q0队列，设置最大速率100M，通过ovs-vsctl查看配置的Queue表内容如下：

–id=@newqos create qos type=linux-htb queues=0=@q0 创建qos规则newqos，类型为linu
