UML—包图和对象图

【包图】

1.什么是包图

包图是在UML中用类似于文件夹的符号来表示模型元素的组合。

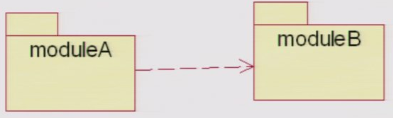

2.包的图符

3.包中的元素

类、接口、构件、用例、其他包等

如果包被撤销，则其中的元素也被撤销了。

4.包的作用

（1）逻辑上把一个复杂的图模块化。

（2）组织源代码。

5.包与包之间的关系

依赖（常用）、泛化、细化

如果两个包中的任意两个类之间有依赖关系，则这两个包之间有依赖关系。

6.包的常见问题

（1）一定要避免循环依赖产生。

（2）测试时可以以包为测试单位。

（3）应该尽量把概念和语义上相接近的元素包含在同一个包中。

（4）对于一个包，找出哪些包内的元素是可以在包外访问的，把这些元素标记为公共的，其他所有元素都标记为受保护的或者私有的。

7.机房收费系统包图

【对象图】

1.什么是对象图

对象图是描述一个系统在某个具体时刻的静态结构。

2.对象图的构成

对象、链、注释、约束

3.对象与类的区别

（1）对象是一个存在于时间和空间中的具体实体，而类是一个模型，该模型抽象出对象的本质，一组公共属性和一组公共方法。

（2）类是静态的，对象是动态的，类是一般化，对象是个性化。类是定义，对象是实例。类是抽象，对象是具体。

4.对象图的建模过程

（1）确定参与交互的各个对象的类，可以参照相应的类图和交互图；

（2）确定类之间的关系，如依赖、泛化、关联和实现；

（3）针对交互在某特定时刻各个对象的状态，使用对象图为这些对象建模；

（4）建模时，系统分析师要根据建模的目标，绘制对象的关键状态和关键对象之间的连接关系。

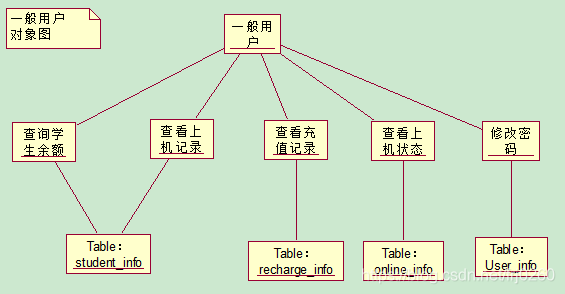

5.机房收费系统对象图
