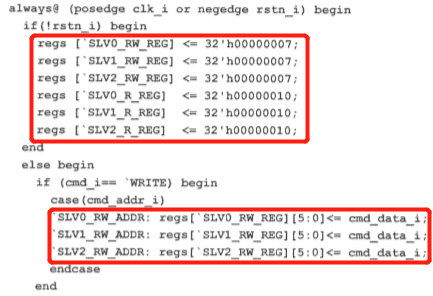

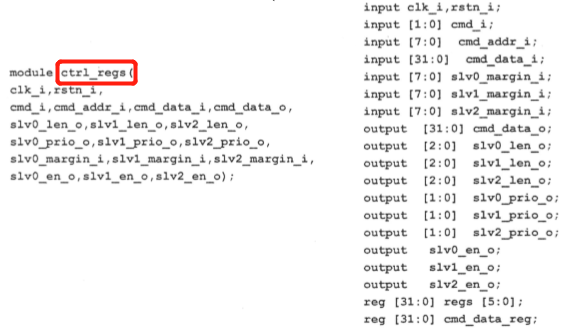

6.MCDF寄存器设计代码

（1）示意图

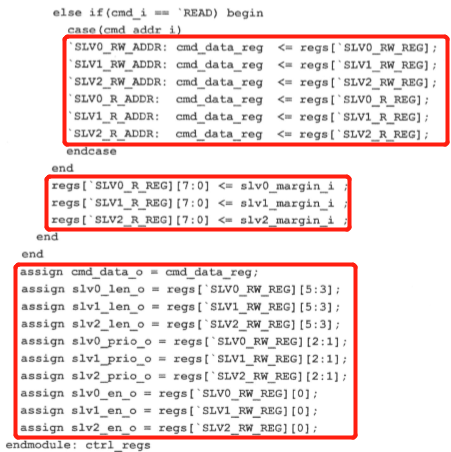

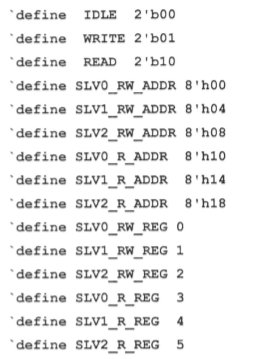

（2）代码

verilog中数组操作：regs[`SLV0_RW_REG][0:5]指的是32bit数据下的0:5位。

7.adapter

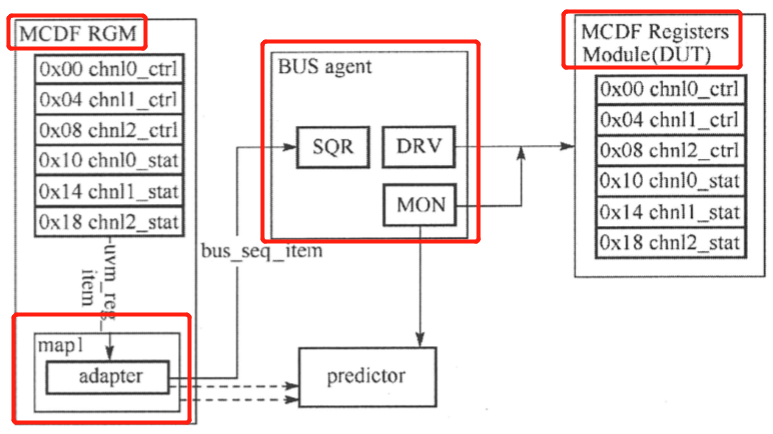

（1）adapter的位置

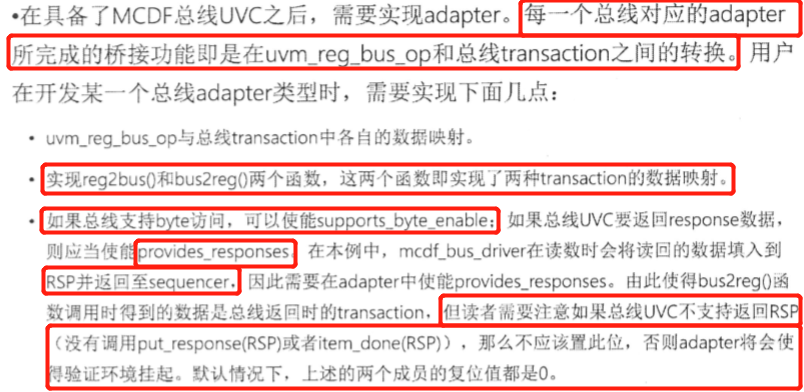

（2）adapter实现

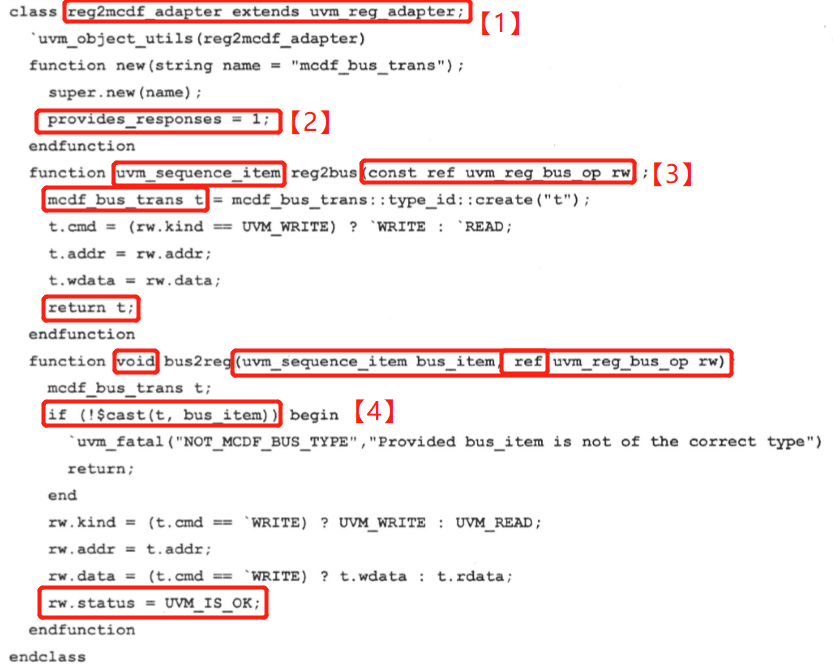

（3）示例代码

[1]继承与uvm_reg_adapter;

[2]在new()中将provides_responses置1；

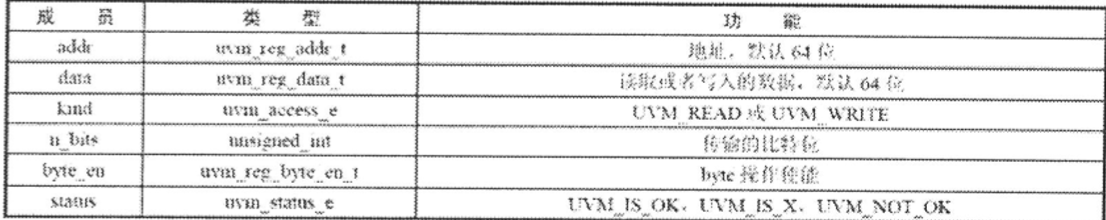

[3]将uvm_reg_bus_op类型转换成mcdf_bus_trans类型，但是函数返回的是uvm_sequence_item类型。return t;是隐式的转换。

[4]从函数的参数中看出将uvm_sequence_item类型的bus_item转化为uvm_reg_bus_op类型；但父类句柄但指向的是子类对象；定义了子类型mcdf_bus_trans t，需要将父类转换为子类，毕竟指向的是子类对象。

[5]

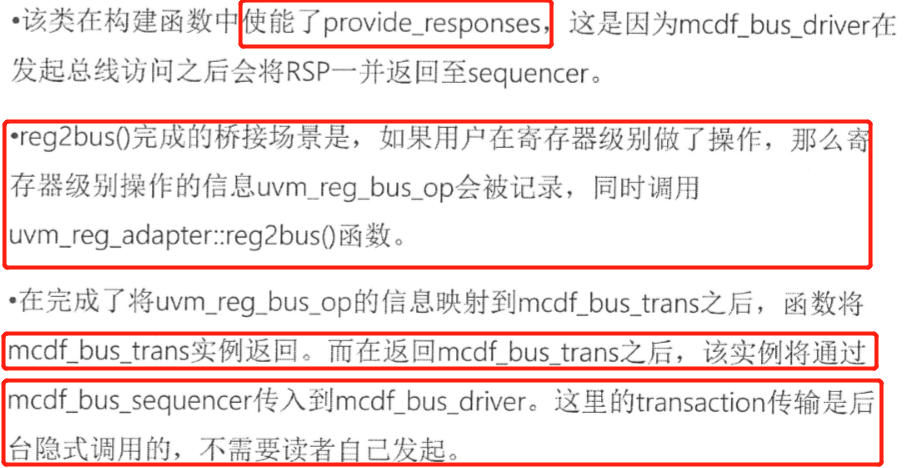

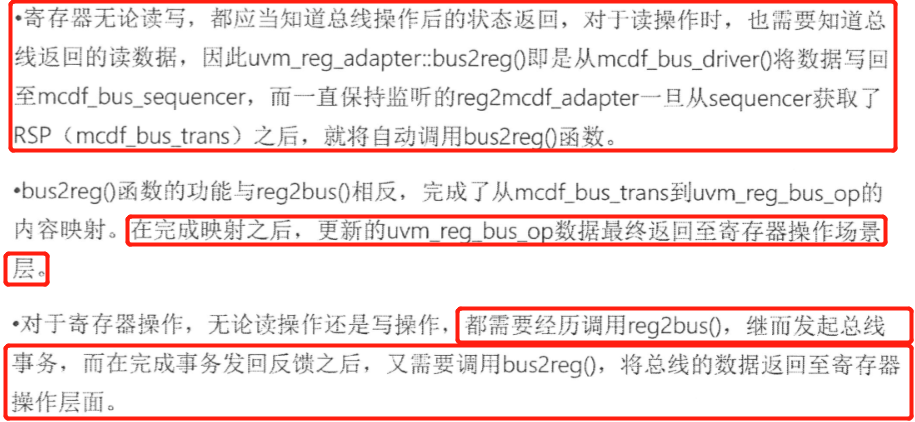

（4）示例分析

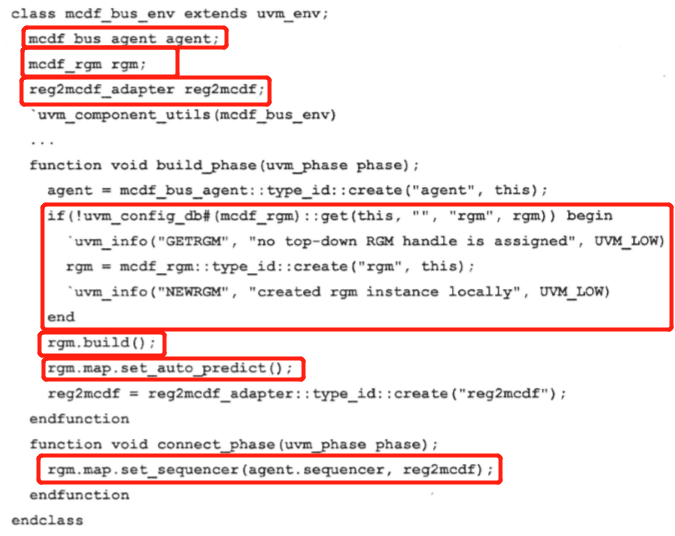

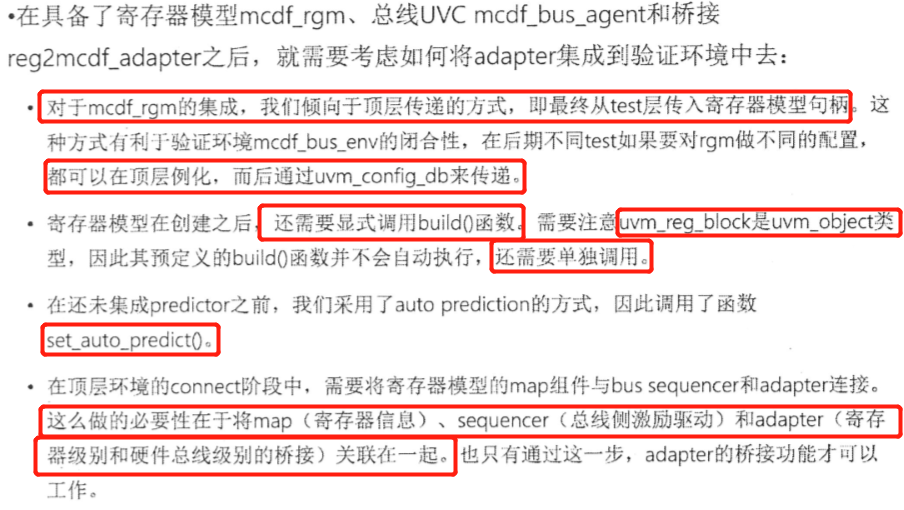

（5）adapter的集成

[1]一般rgm(reg model)在test层，env通过rgm句柄引用，所以先看顶层有没通过config_db配置，没有的话则在env中创建。

[2]rgm.build()：可参考9-1-3（2）。

[3]

rgm.map.set_sequencer(agent.sequencer,reg2mcdf);

句柄关联：rgm_map先与adapter关联，adapter又与agent.sequencer关联。

[4]

rgm.map.set_auto_predict();

auto_predictor不依赖于predictor和monitor。

（6）示例分析

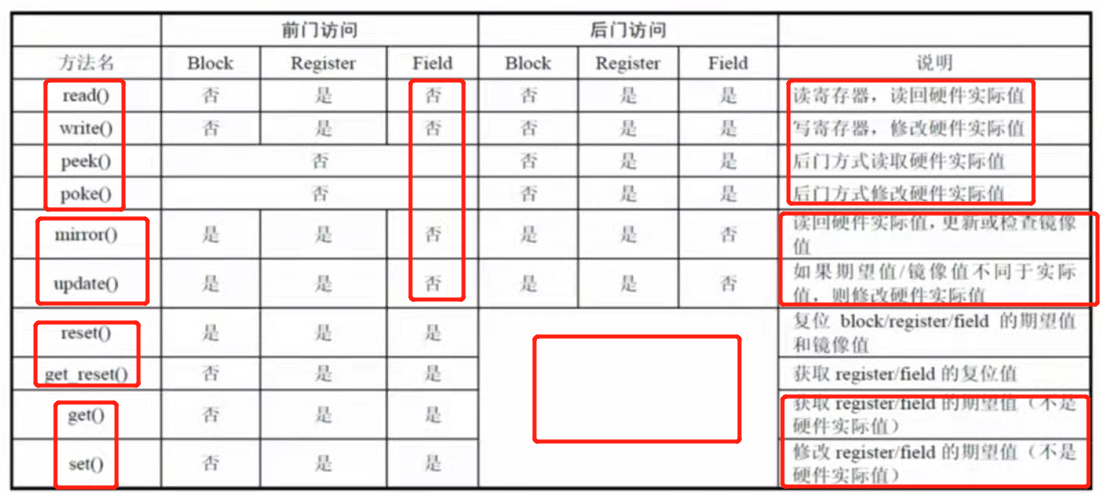

8.寄存器的访问方式

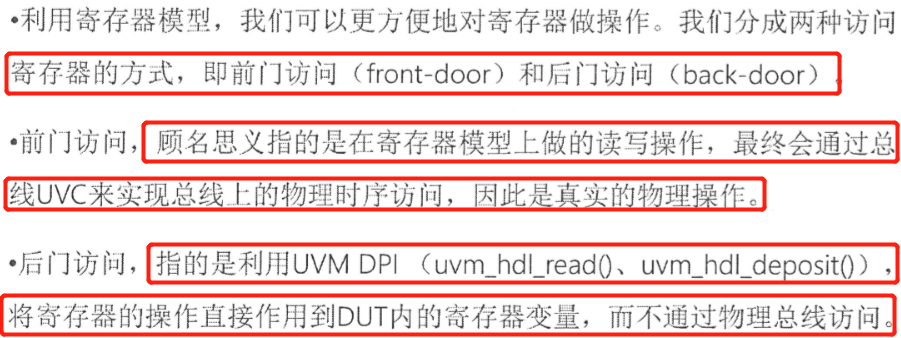

（1）概述

DPI访问很快，0时刻就可以访问到。

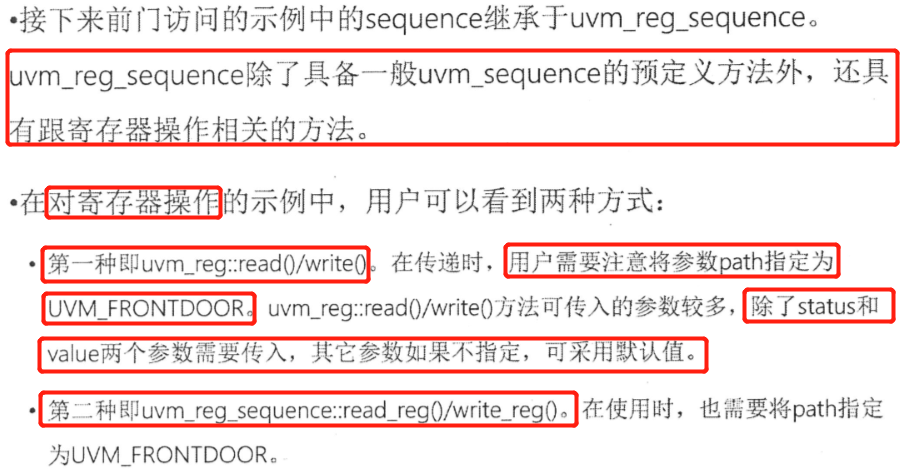

（2）前门访问简介

read()、write()是reg的方法；read_reg()、write_reg()是uvm_reg_sequence的方法。

extern virtual task read(output uvm_status_e status,

output uvm_reg_data_t value,

input uvm_door_e path = UVM_DEFAULT_DOOR,

input uvm_reg_map map = null,

input uvm_sequence_base parent = null,

input int prior = -1,

input uvm_object extension = null,

input string fname = "",

input int lineno = 0);

status: 表示操作状态，OK or NOT OK

value: 表示读出的值

path: 表示是前门访问还是后门访问

map: 表示如果是前门访问时用哪个map。

parent:表示哪个sequence来发送RAL item读操作请求

prior:表示item的优先级

extension:表示一些扩展信息

fname和lineno没有什么用，暂时不用去care

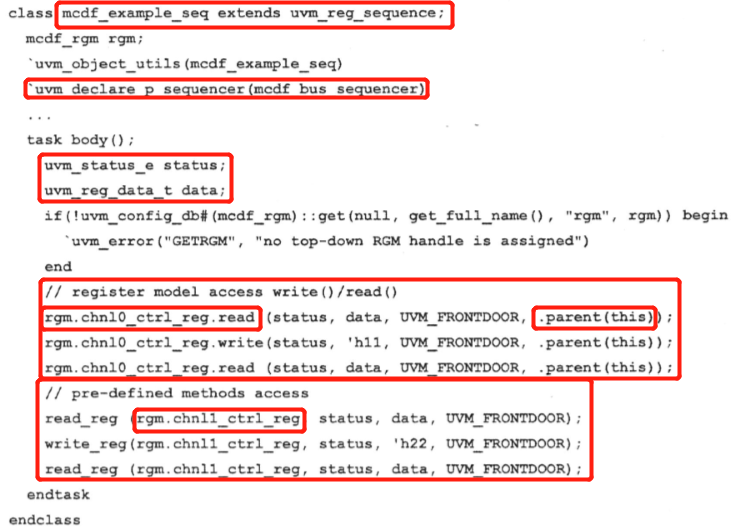

（3）前门访问示例

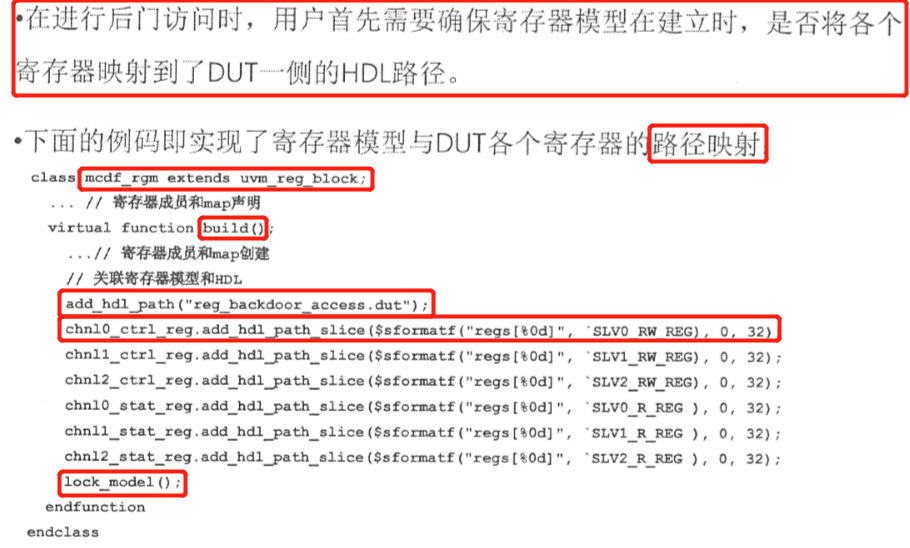

（4）后门访问：HDL路径映射

reg_backdoor_access是db.config的名字；路径映射后：reg_backdoor_access.dut.regs[]。

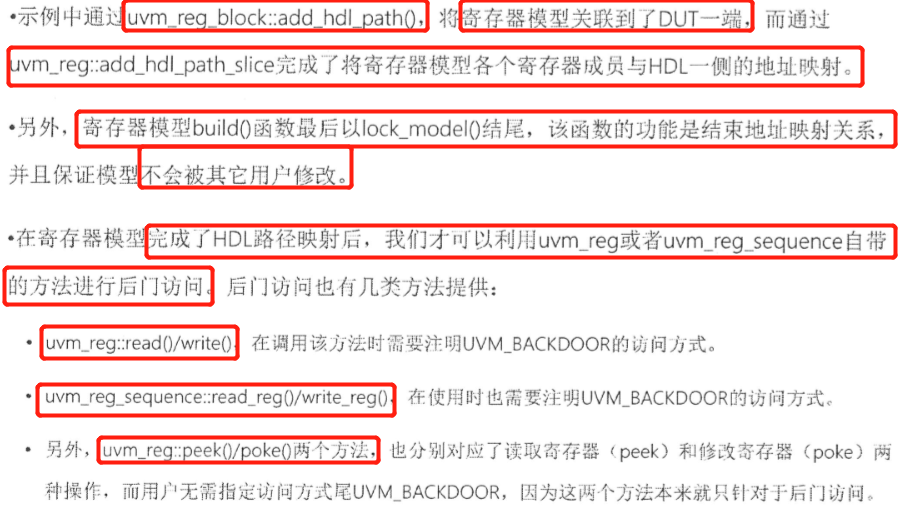

（5）后门访问：add_hdl_path()、add_hdl_path_slice()、peek、poke

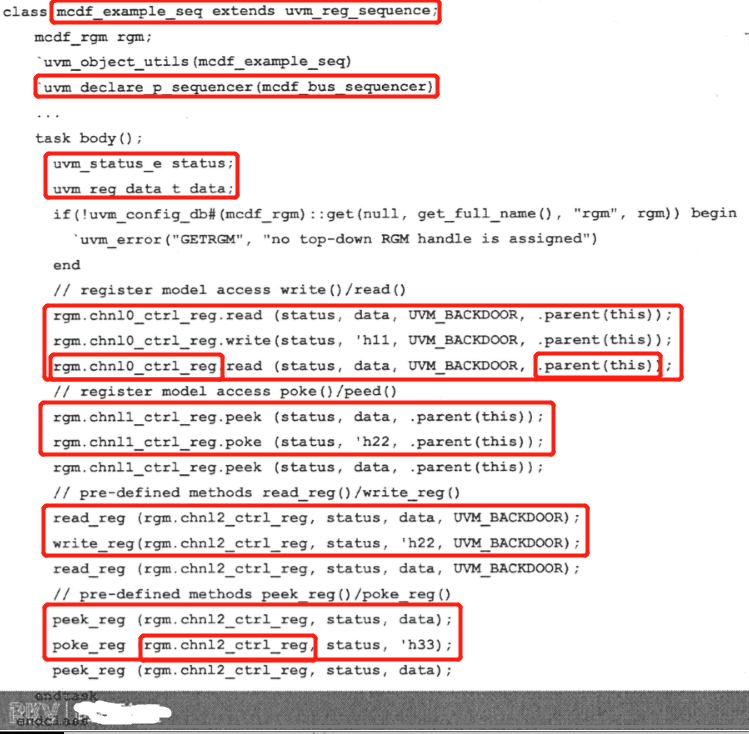

（6）后门访问示例

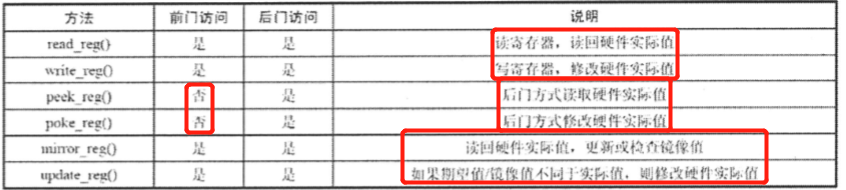

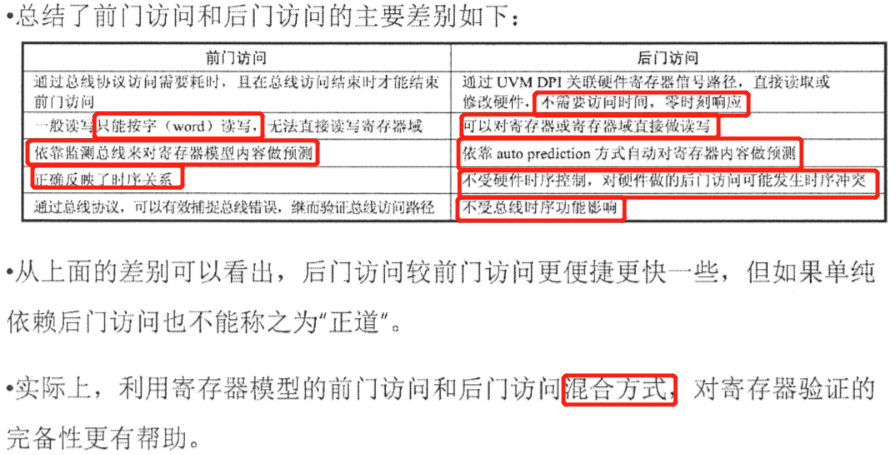

（7）前门和后门比较

因为有些寄存器配置有先后关系，不受时序的话，会出问题。

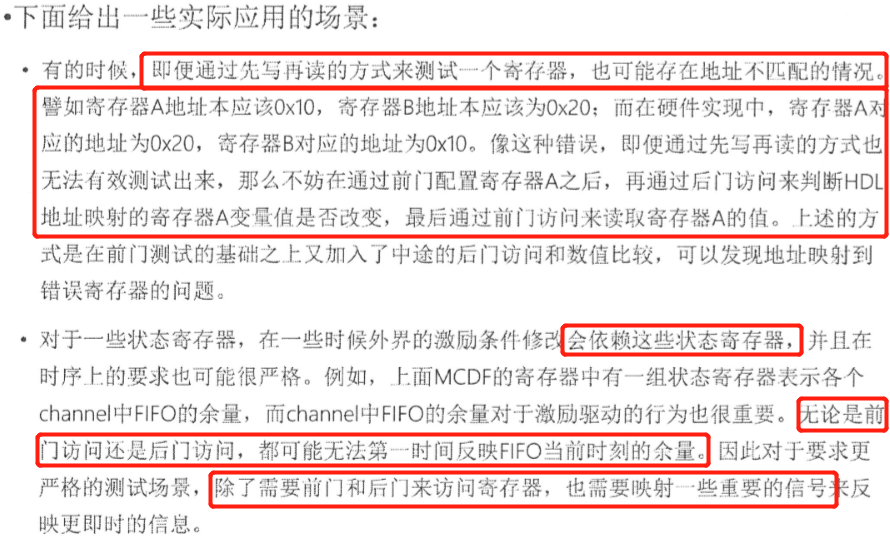

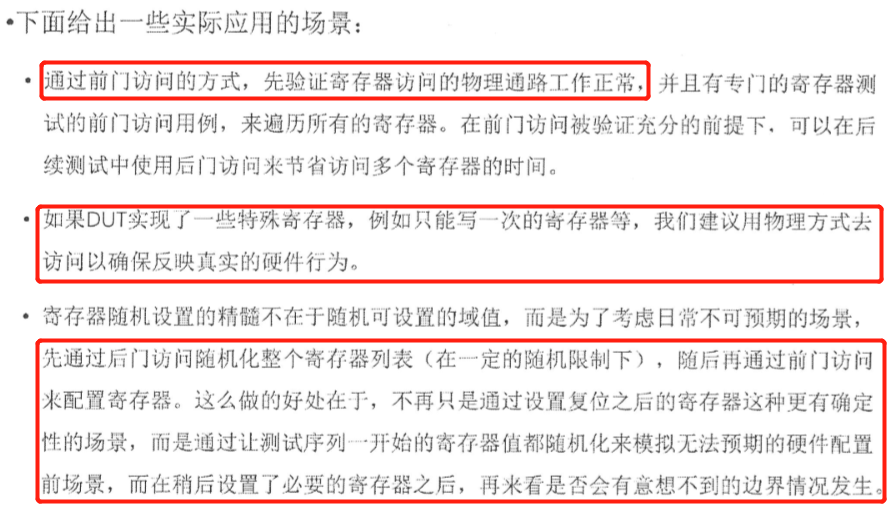

（8）混合应用

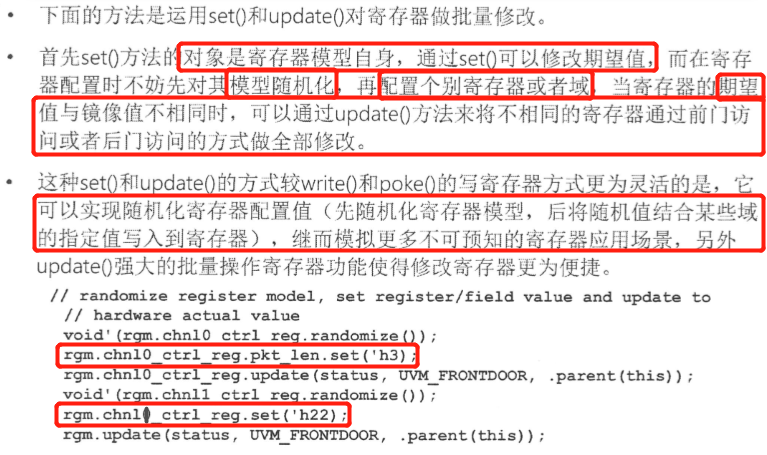

通过随机化寄存器使得各个域处于随机值，再通过前门访问配置我们关注的域的值，这样的好处是不再通过设置复位之后的寄存器，这种更具有确定性的场景，而是一开始就随机化模拟无法预期的硬件配置，在设置了必要的寄存器之后，再看看有没有意想不到的边界情况。

rgm.reg.randomize();

rgm.reg.reg_field.set(值);//设置某个域

rgm.reg.update(status,UVM_FRONTDOOR,.parent(this));

通过前门写后门读/后门写前门读，来检查地址映射到错误寄存器的问题。

rgm.reg.write(status,data,UVM_FRONTDOOR);

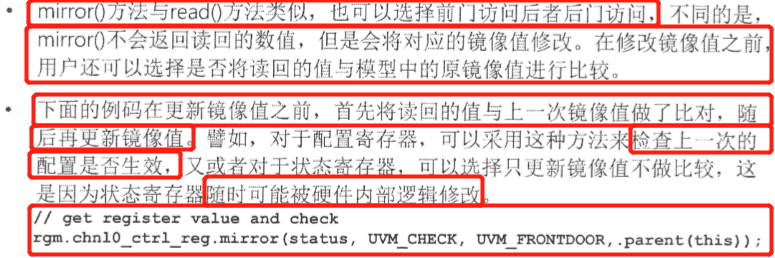

rgm.reg.mirror(status,UVM_CHECK,UVM_BACKDOOR,.parent(this));

对于状态寄存器，这种不方便随机以及不方便和硬件值做比较的，往往先使用peek获取（后门访问会用自动预测更新mirror value），然后再调用mirror的方法从前门访问，和更新的镜像值作比较。

rgm.reg.peek(status,data);

rgm.reg.mirror(status,UVM_CHECK,UVM_FRONTDOOR,.parent(this));//要选择UVM_CHECK

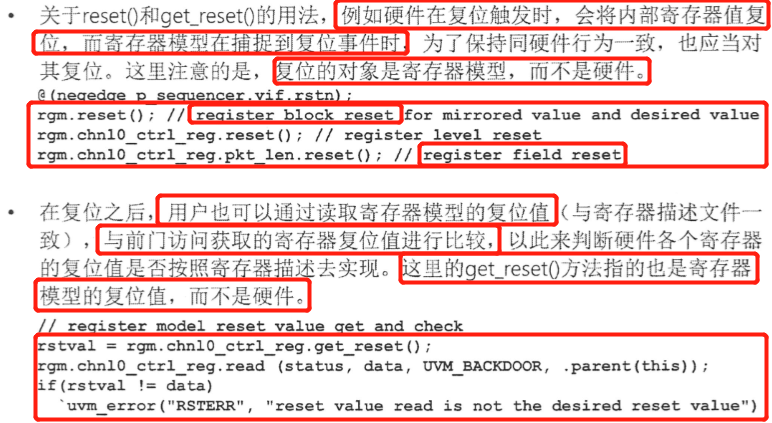

比较复位值是不是与硬件一侧的寄存器描述一致,先用get_rest得到软件一侧的复位值，再用后门从硬件里读回硬件复位值（硬件在外部先复位），再比较

@(negedge p_sequencer.vif.rstn);

@(posedge p_sequencer.vif.rstn);

rgm.reg.reset();

value=rgm.reg.get_reset();

value2=rgm.reg.read(status,data,UVM_BACKDOOR);

if(value!=value2) `uvm_error

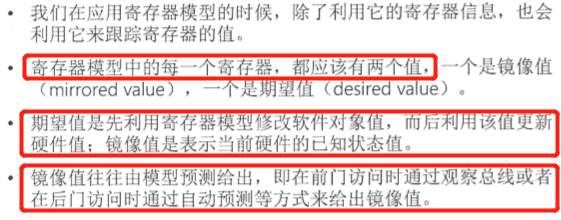

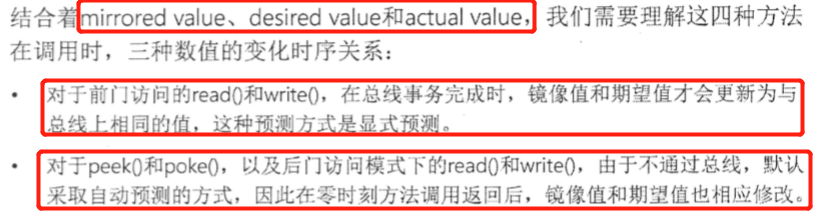

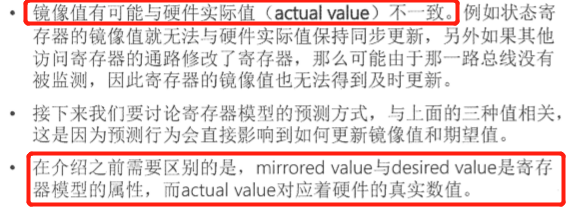

1.mirror、desired和actual value

（1）

每个filed都有两个值。

（2）

2.prediction分类

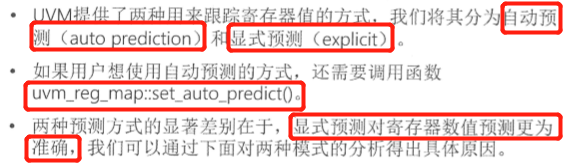

（1）跟踪寄存器值的两种方式

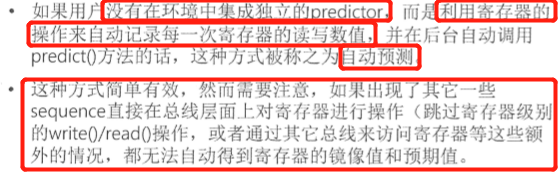

（2）自动预测

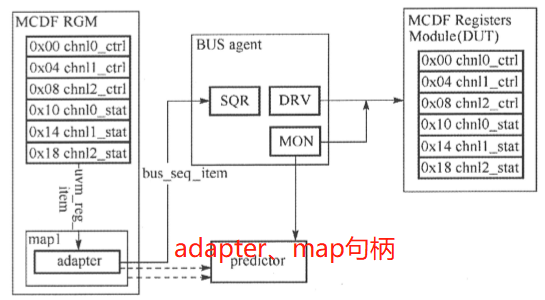

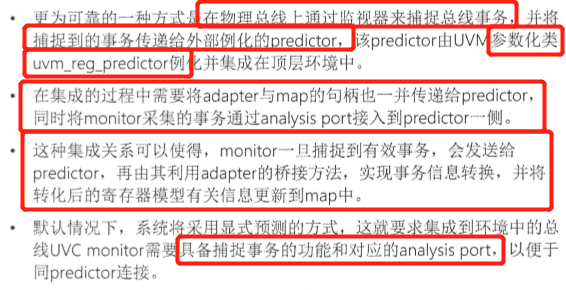

（3）显式预测：explicit

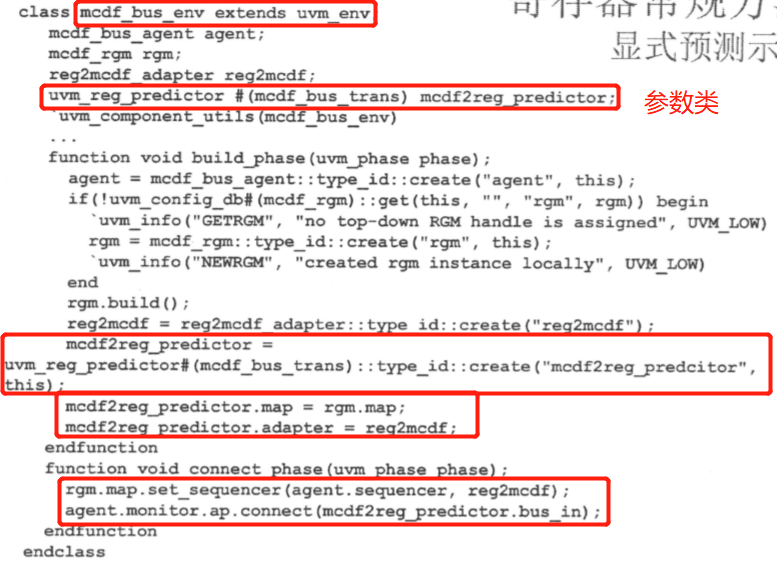

（4）显式预测示例

uvm_reg_predictor是参数类，并是component，为了保证monitor的ap口和predictor的imp口类型一致，所以参数是必须的。
mcdf2reg_predictor.map = rgm.map; mcdf2reg_predictor.adapter = reg2macdf; 是将map和adapter的句柄接到predictor里面，之所以要传递他们的句柄，是将利用两个函数将预测值返给到reg里。
