AD18上传Logo的方法

AD18为PCB添加Logo的方法

我们这次PCB实践考核，需要在PCB上添加一个图案，但是。。。后来经过网上搜集资料，特总结一下实现方法：

1、原图像获取（AD18的运行脚本（run-script）只支持单色图）

在网上找到需要的图片，随便截个图就行，我这里拿安全标识图1为例，

图1

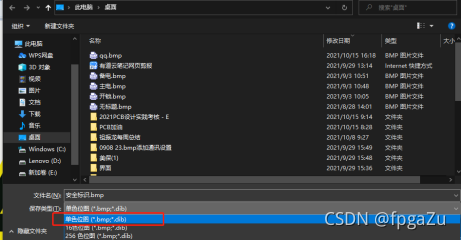

把该图片放在画图工具中，另存为bmp格式的单色图，之后画图工具中显示为灰度图像，见图2，图3。

图2





图3

这样，我们就获取了原图像。

2、AD软件中运行脚本文件

打开AD18软件，右上方。输入”run”,选择File--->Run Script如图4所示。





图4

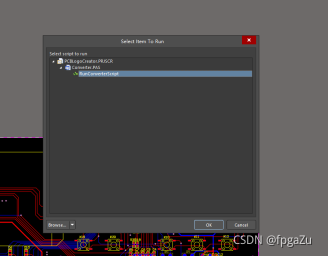

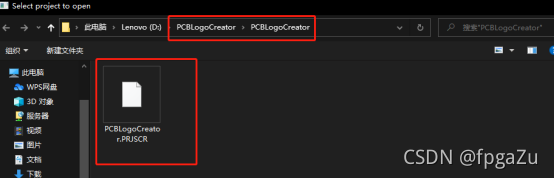

然后弹出如图5所示界面，点击左下角Browse，弹出目录，找到PCBLogoCreator保存目录，选中PCBLogoCreator.PRJSCR，图6所示，然后选中图7所示内容，脚本运行成功。



图5





图6

图7



3、生成Logo

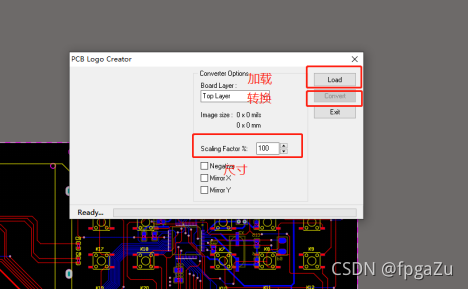

运行脚本后，弹出如图8所示界面，即可畅快的使用了，先加载图片，然后转换，生成的Logo就会出现在新的PCB文件中，我们直接复制粘贴即可使用。图9是结果。
