航顺HK32F103 CAN不兼容HAL库解决方法

HK32F103使用最新CUBEMX生成驱动后CAN不工作

经过查询HK32F103与STM32F103的差异表,CAN初始化需要清零MCR->SLEEP位。
否由初始化失败。
/* Wait initialisation acknowledge /
while ((hcan->Instance->MSR & CAN_MSR_INAK) == 0U)
{
if ((HAL_GetTick() - tickstart) > CAN_TIMEOUT_VALUE)
{
/
Update error code */
hcan->ErrorCode |= HAL_CAN_ERROR_TIMEOUT;

  /* Change CAN state */
  hcan->State = HAL_CAN_STATE_ERROR;

  return HAL_ERROR;  //程序会运行到里
}

}

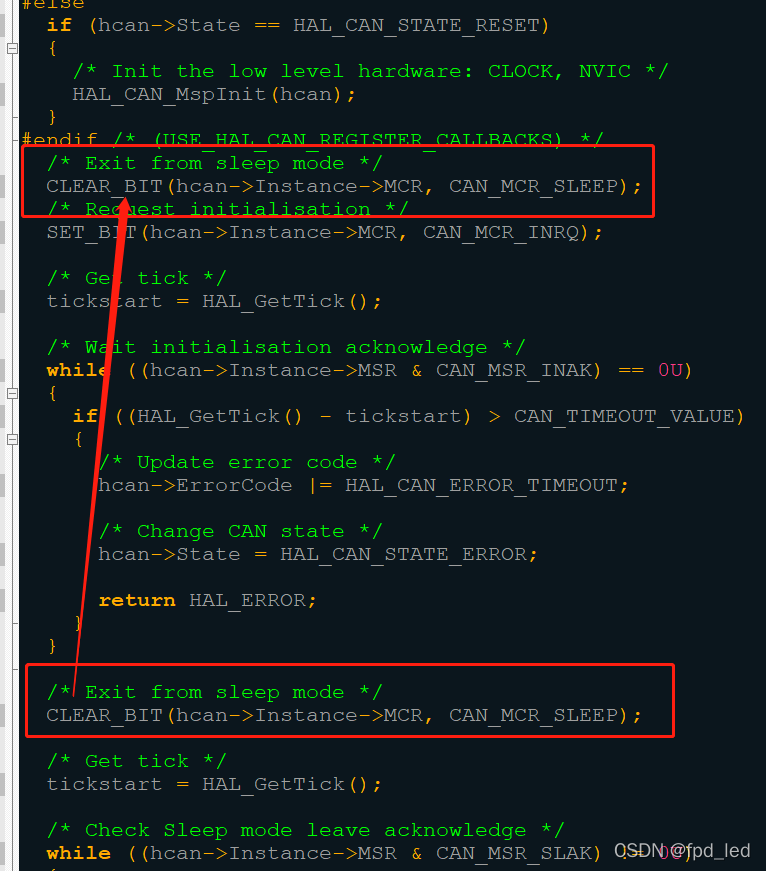

对比旧HAL库初始化函数:HAL_StatusTypeDef HAL_CAN_Init(CAN_HandleTypeDef hcan)
/
Exit from sleep mode */
CLEAR_BIT(hcan->Instance->MCR, CAN_MCR_SLEEP);

/* Get tick */
tickstart = HAL_GetTick();
先清零SLEEP位,再往下初始化。

#解决方法
![Alt](https://imgconvert.csdnimg.cn/a请添加图片描述
