外设驱动库开发笔记48：MCP4725单通道DAC驱动

  在产品设计过程中，我们经常会遇到数模转换的应用需求。在本篇种我们就来讨论一下MCP4725单通道数模转换器的驱动设计与实现。

1、功能概述

  MCP4725是一个低功耗，高精度，单通道，12位缓冲电压输出数字到模拟转换器(DAC)与非易失性存储器(EEPROM)。它的板载精度输出放大器允许它实现轨到轨模拟输出摆动。

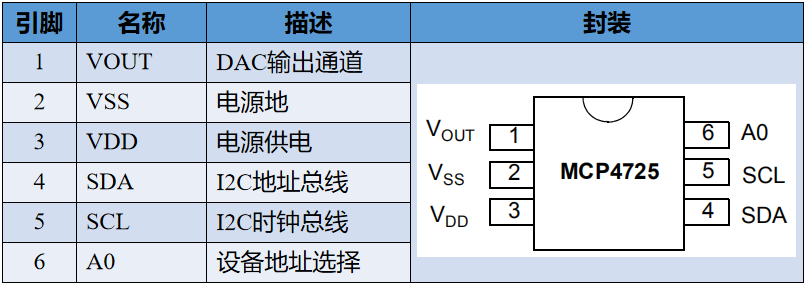

  DAC输入和配置数据可以被编程到非易失性存储器(EEPROM)由用户使用I2C接口命令。非易失性存储器特性使DAC设备能够在断电时保存DAC输入代码，并且在通电后立即提供DAC输出。当DAC设备被用作网络中其他设备的支持设备时，这个特性非常有用。MCP4725的引脚定义及排布如下：

  MCP4725有一个外部A0地址位选择引脚。这个A0引脚可以绑定到用户应用PCB板的VDD或VSS上。这个引脚被用户用来选择A0地址位。用户可以将这个引脚绑定到VSS(逻辑’ 0 ‘)，或VDD(逻辑’ 1 ')，或可以由数字逻辑级别主动驱动，如I2C主输出。

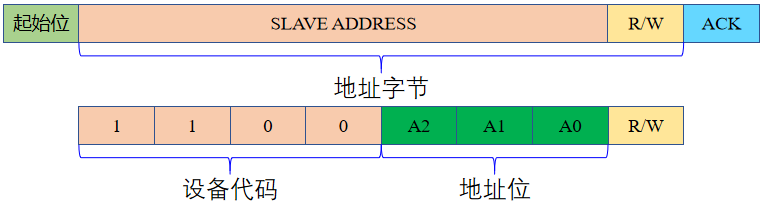

  MCP4725的地址字节由两个部分组成，第一部分为4位设备代码，固定设置为1100的，设备代码后面是三位为地址位(A2, A1, A0)，如下图所示：

  A2和A1位的选择可由客户提供，作为订购过程的一部分。两位在出厂前设定好，如果客户没有特别要求的话，A2和A1会默认编程为“00”。而A0位则由A0引脚的逻辑状态决定。

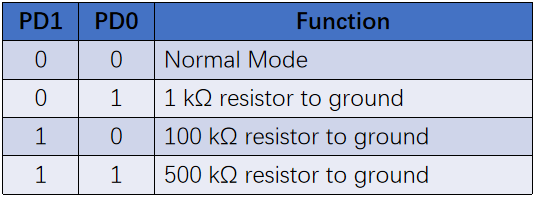

  MCP4725设备包括一个上电复位(POR)电路，以确保可靠的上电，以及一个用于EEPROM编程电压的板载电荷泵。DAC引用是直接从VDD驱动的。在down模式下，输出放大器可以配置为已知的低、中或高阻输出负载，如下图。

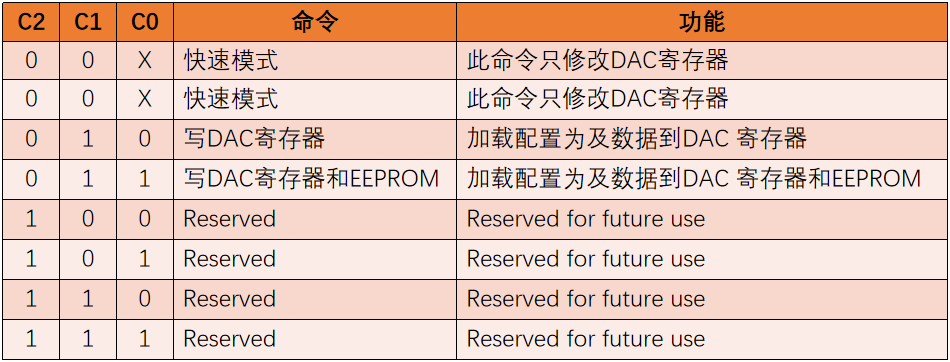

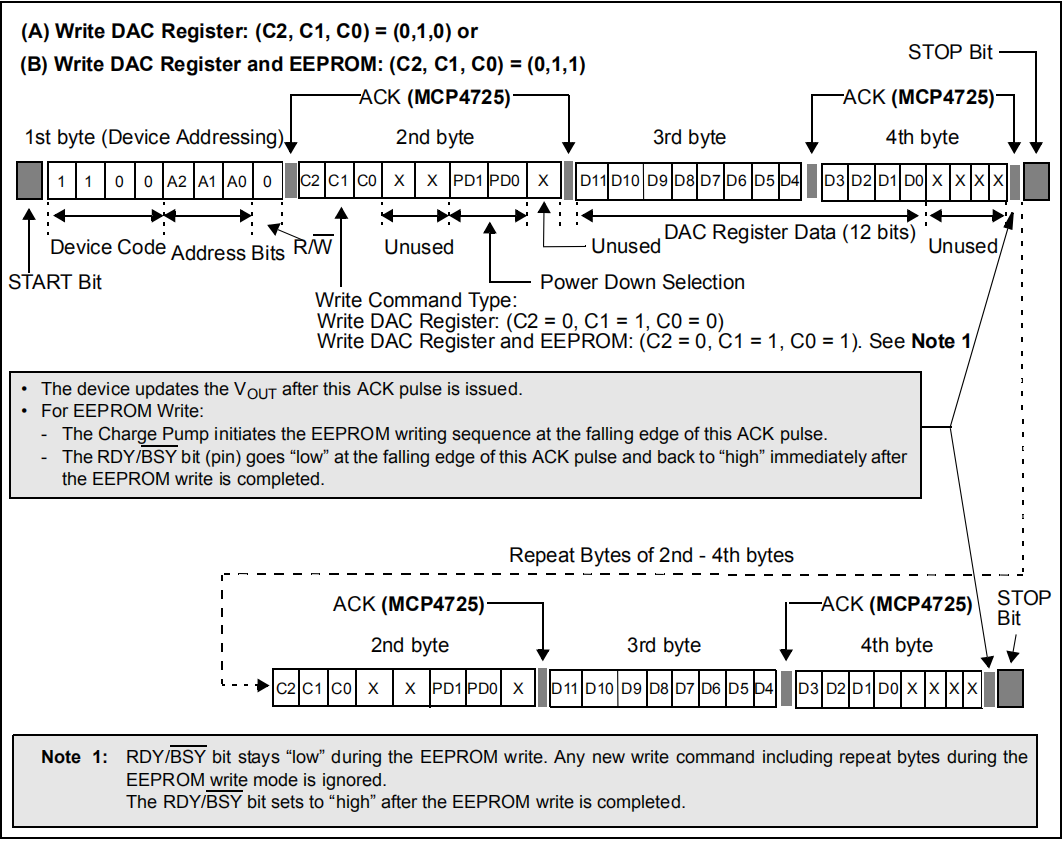

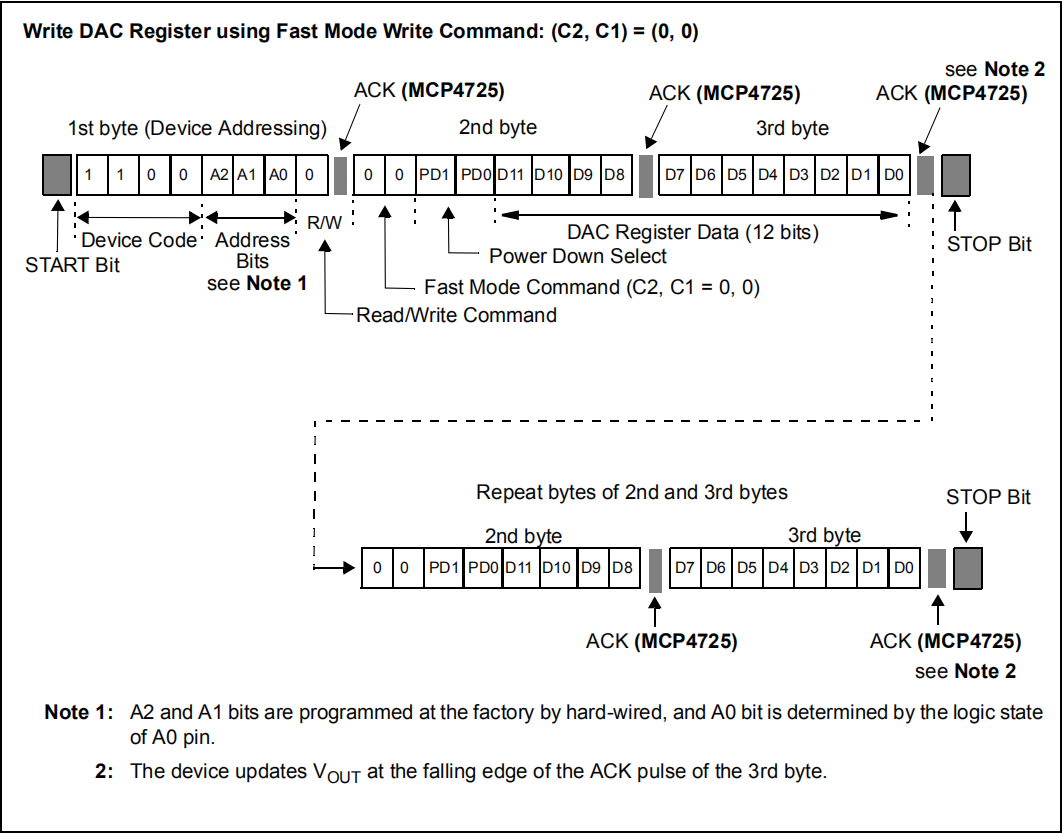

  MCP472的写命令用于将配置位和DAC输入码加载到DAC寄存器，或写入设备的EEPROM。写命令类型由三个写命令类型位(C2、C1、C0)定义。写命令类型及其作用如下表所示。

2、驱动设计与实现

  在前一节中，我们梳理了MCP4725单通道数模转换器的基本技术参数。在这一节中，我们将依据这些技术参数来设计MCP4725单通道数模转换器的驱动程序。我们依然是基于对象的思想来实现之。

2.1、对象定义

  我们基于对象来实现驱动程序，所以我
