LSI MegaRAID卡的磁盘RAID调整一例

本文记录了对LSI MegaRAID卡进行磁盘RAID调整的一个样例 。

一、现网环境

服务器硬盘共有11块，其中600G两块，3T四块，4T五块。

RAID卡为LSI MegaRAID卡，版本5.46.02.2

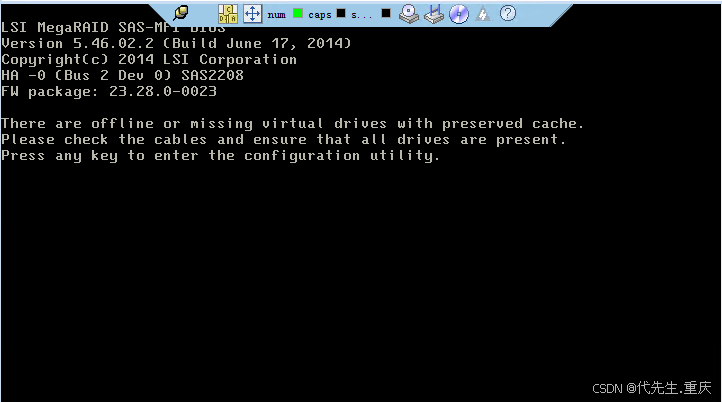

目前两块600G的硬盘已安装操作系统，其余磁盘因业务需要需调整，同时由于原有磁盘多块损坏并更换后，系统已出现“There are offline or missing virtual drives with preserved cache. Please check the cables and ensure that all drives are present.Press any key to enter the configuration utility.”告警

 以上告警

存在离线或丢失的带有保留缓存的虚拟驱动器。请检查电缆并确保所有驱动器都存在。按任意键进入配置实用程序。

二、消除告警

在出现以上提示时，敲任意键会进入RAID卡配置界面

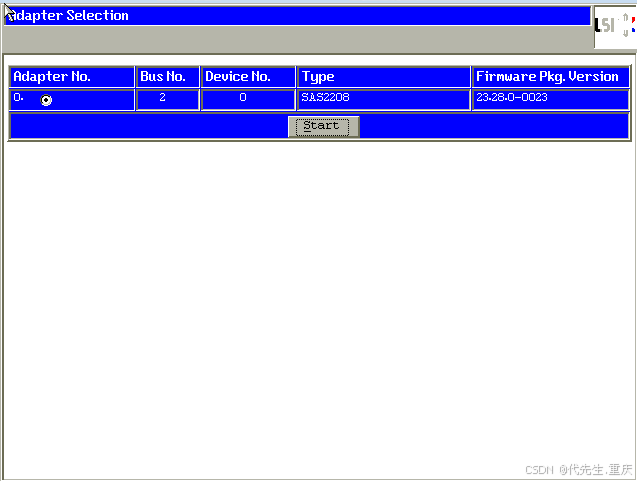

 点击start按钮进入配置

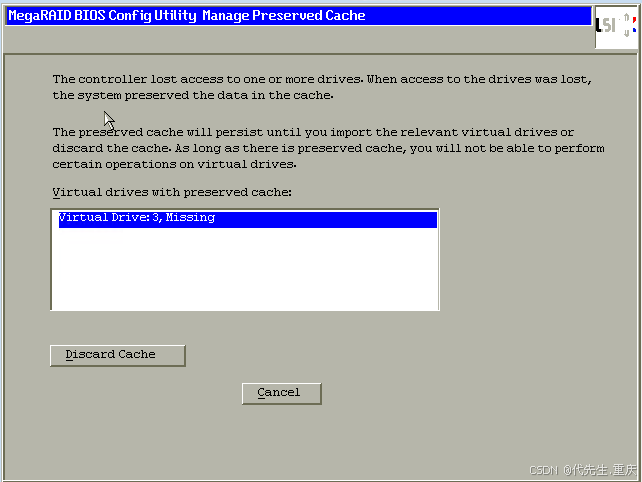

 可以看到提示VD3的缓存已丢失，点击DiscardCache丢失缓存

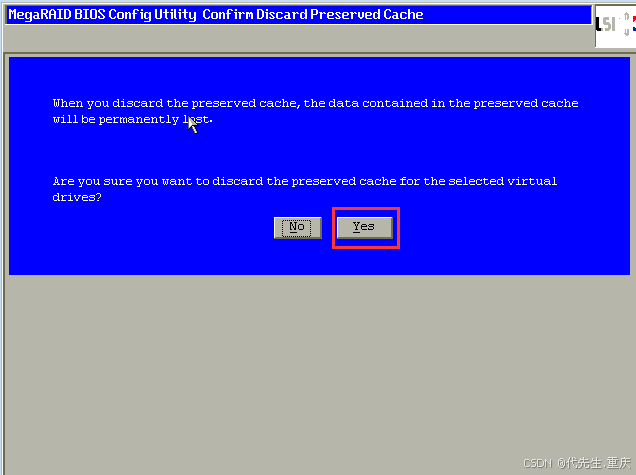

会提示相关数据会丢失，点yes

三、重新配置RAID

可以看到当前系统RAID分为多组，除两块600G的硬盘RAID1作为系统盘外，剩余磁盘本次将进行调整。本次测试拟将4块3T盘和5块4T盘均配置为RAID6。

1、去除现有不再需要的VD

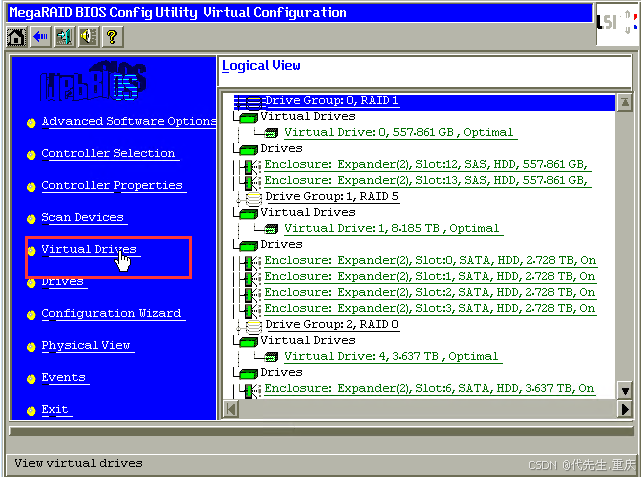

点击左侧VirtualDrives菜单

 选中要删除的VD

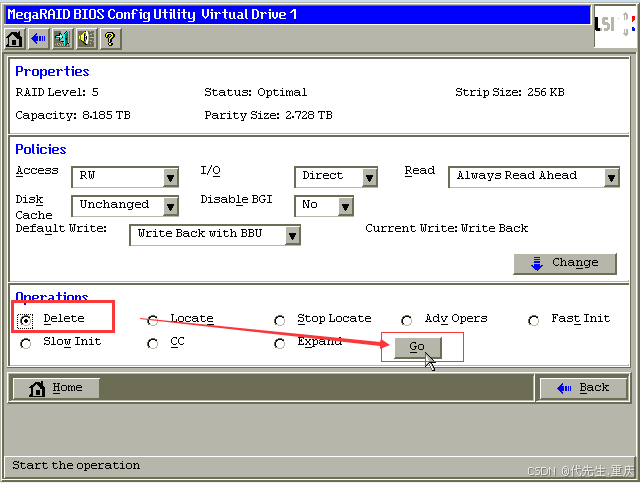

 操作项选Delete

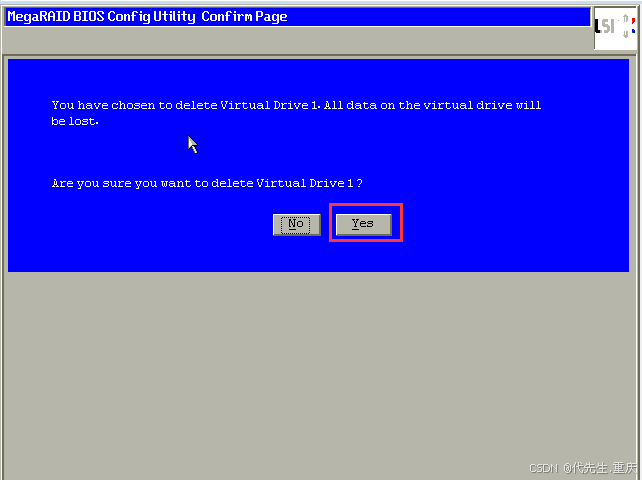

 确认操作会丢失现有数据

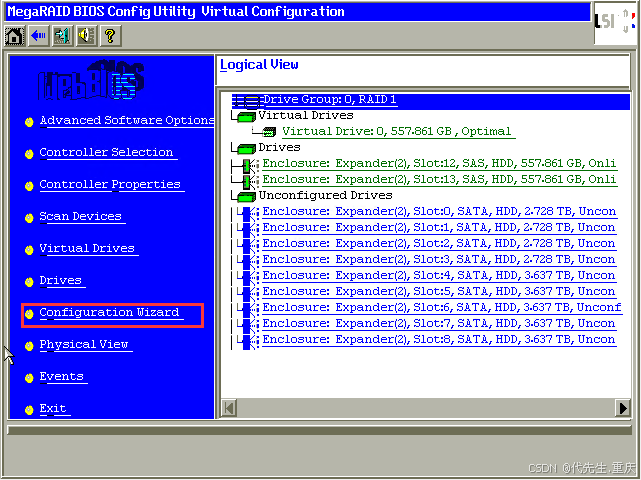

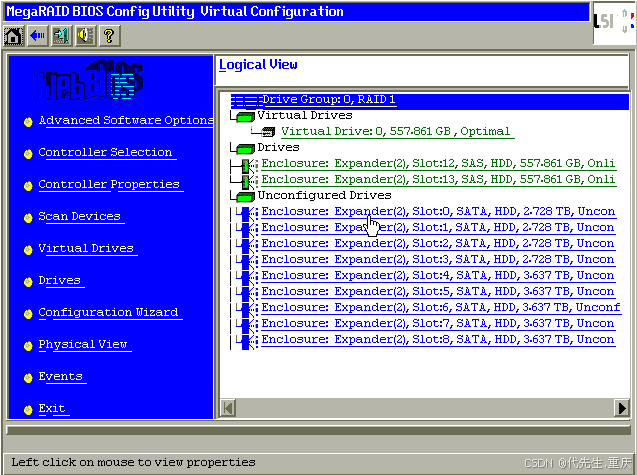

 依次操作完成其余不用VD的删除，可以看到除了第一组VG0系统盘外，其余磁盘均为未配置磁盘了：

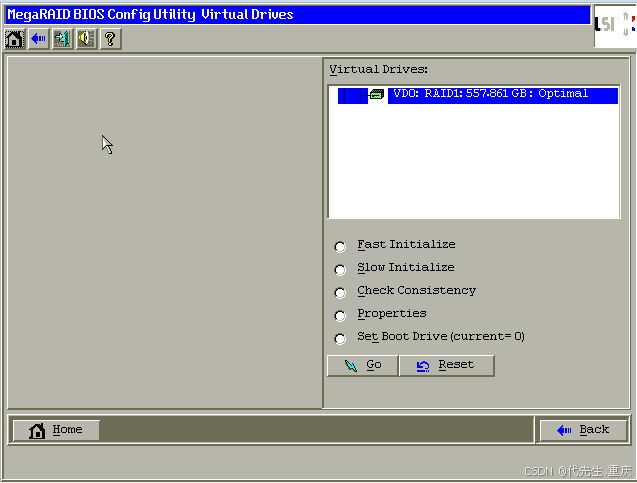

 此时再进VD菜单可以看到只剩VD0了。

 2、新建VD

在主菜单中点ConfigurationWizard

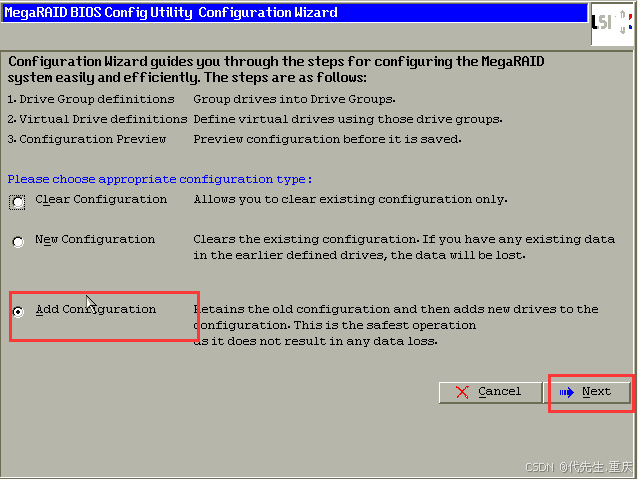

 选择添加配置

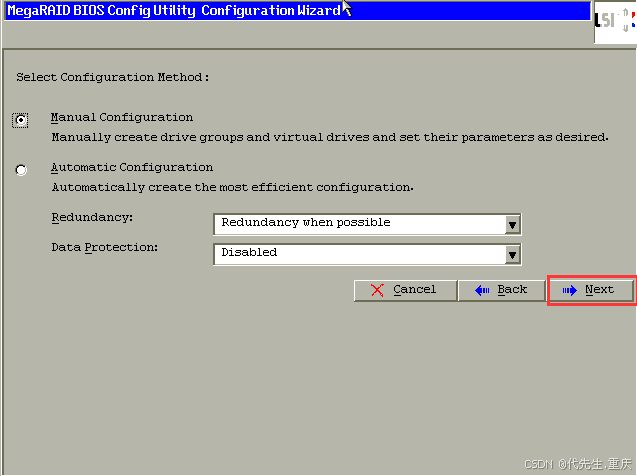

 选择手工配置

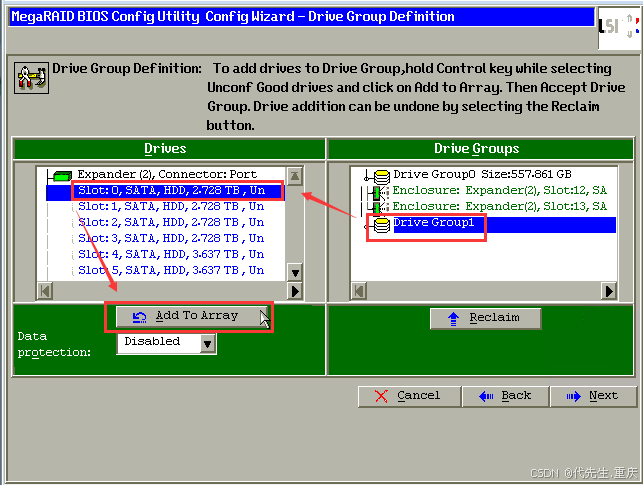

先选择右侧的DG1,再从左侧选中3T的盘，最后点AddToArray按钮加入盘组

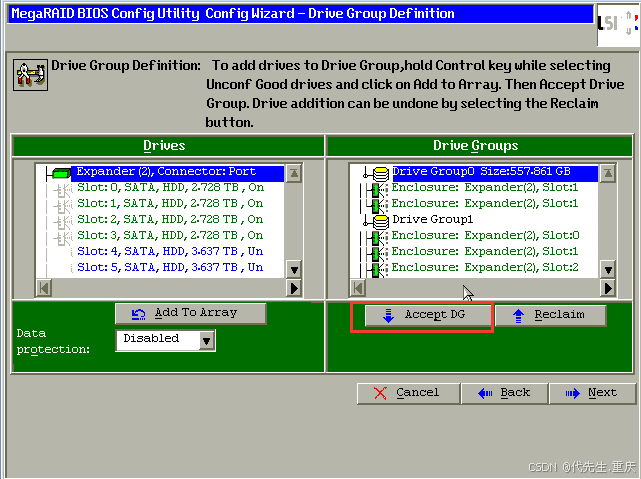

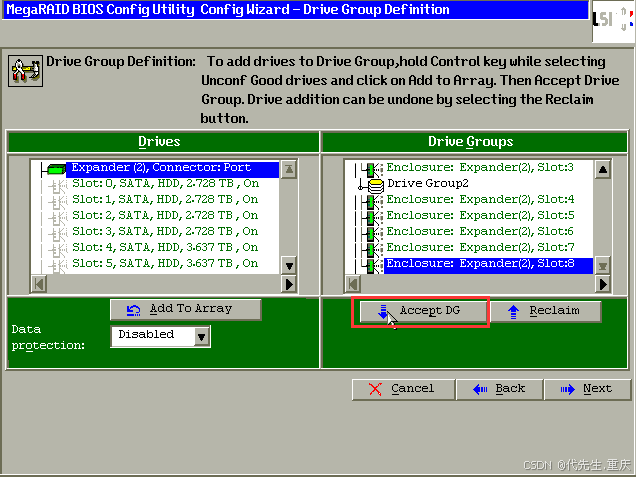

 依次添加，直到4块同容量盘都已加入盘组，盘状态为On，然后点AcceptDG

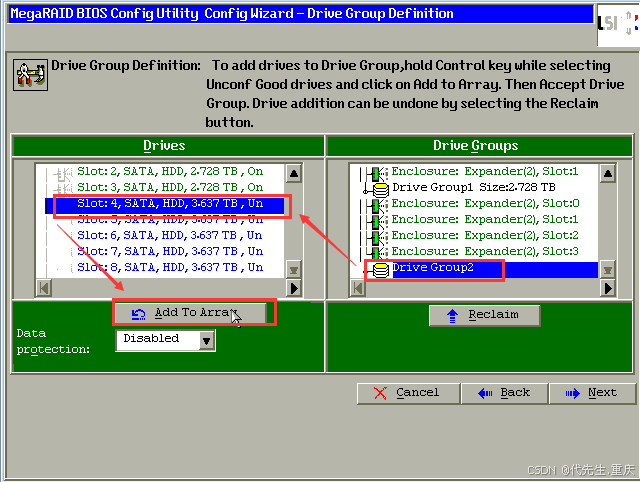

 此时右侧出现DG2，按刚才的操作，将4T盘加入DG2

 完成后同样点击AcceptDG

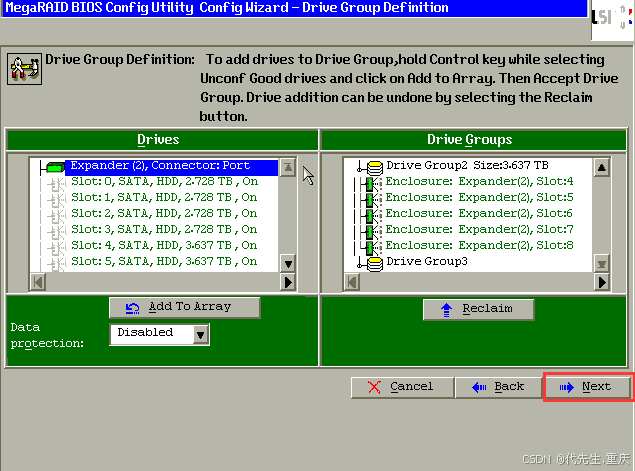

 此时可以看到目前有3个DG，且所有盘均已加入DG，点Next

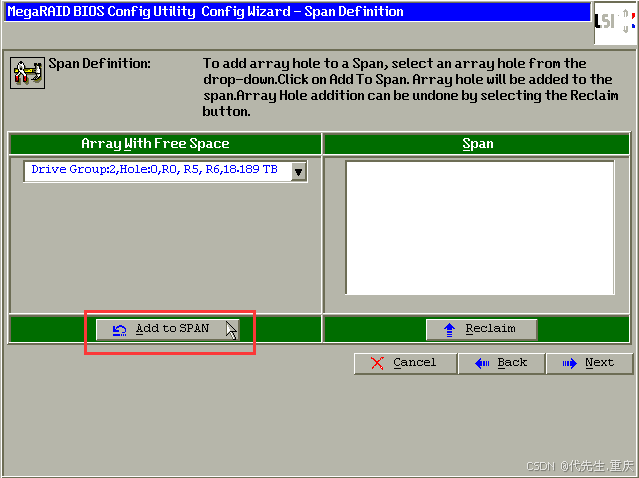

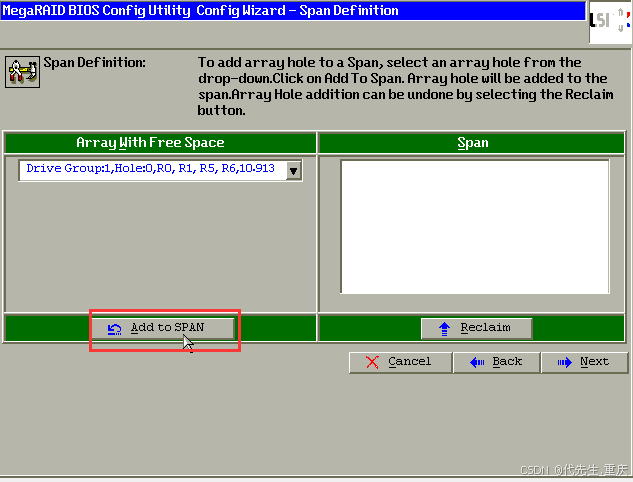

 此时左侧有DG1，DG2可选，先选DG1，按AddtoSPAN按钮

 点下一步

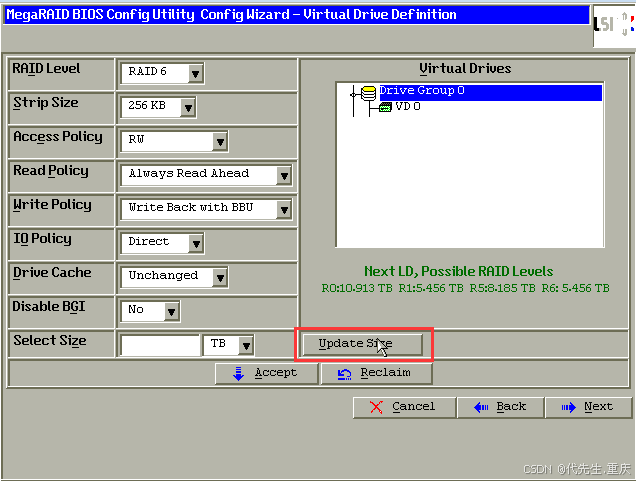

 配置RAID6（实际上4块盘配置RAID5更合理，本次为测试选RAID6），其余配置可不变，点UdateSize按钮

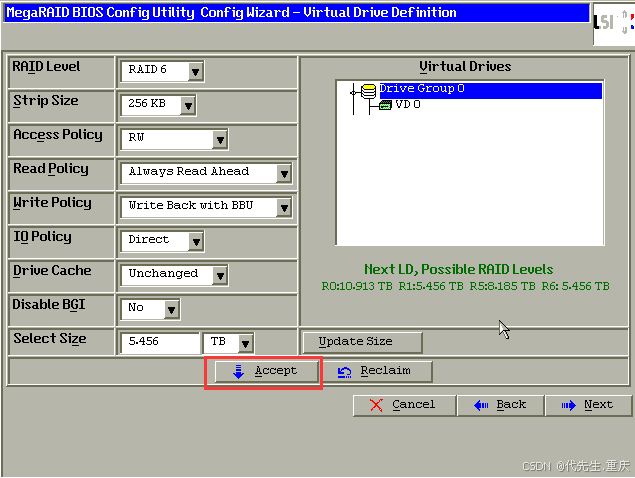

 可以看到RAID后的VD大小为5.456T，点Accept

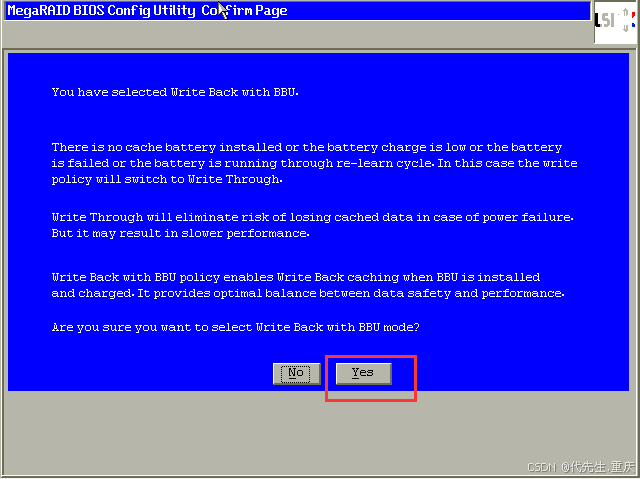

 出现回写BBU确认信息，点yes进行确认

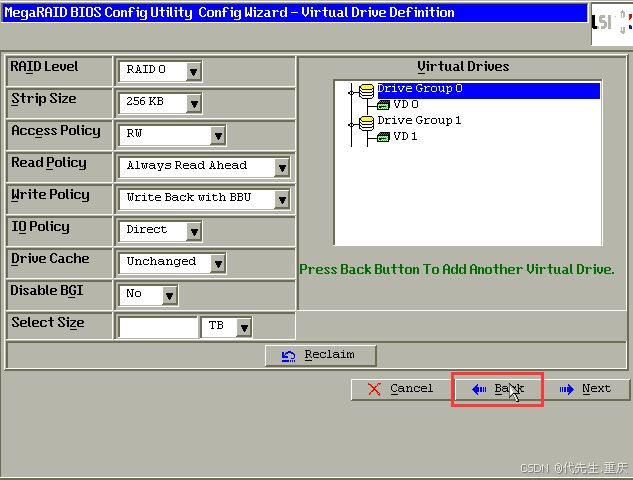

 按界面绿色提示点Back返回继续配置

 将DG2添加到SPAN

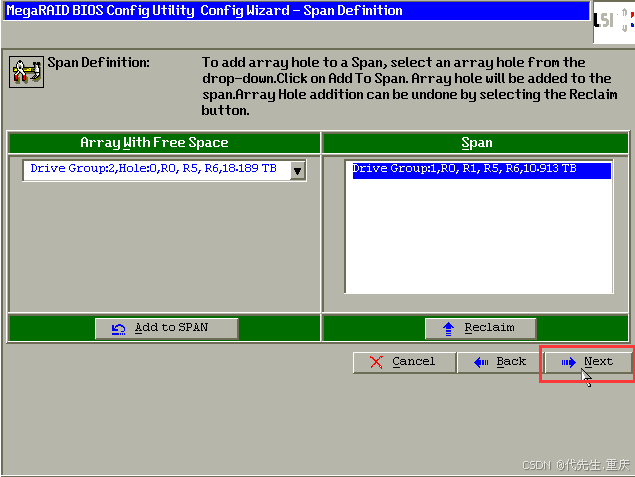

 下一步

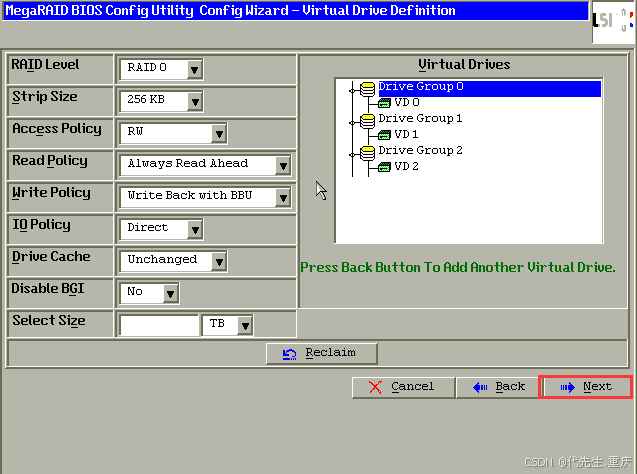

 修改RAID6后按前述步骤完成VD2添加（此次略去），最后可以看到当前有3个VG下挂3个VD了，再继续

 预览可见所有盘均已启用，点接受

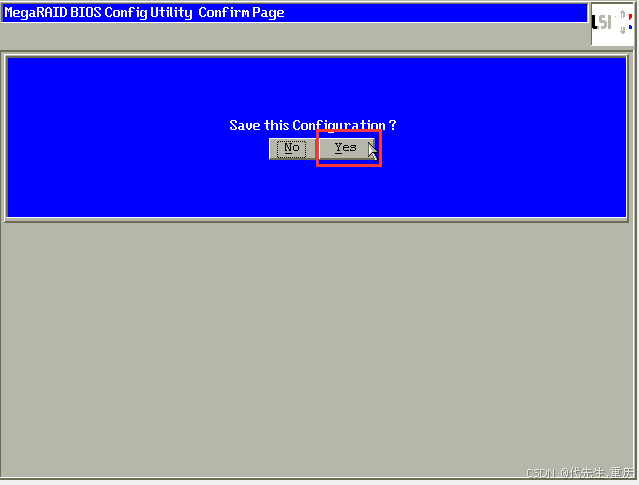

 确认保存配置

 提示所有新VD的盘上的数据会丢失，确认初始化

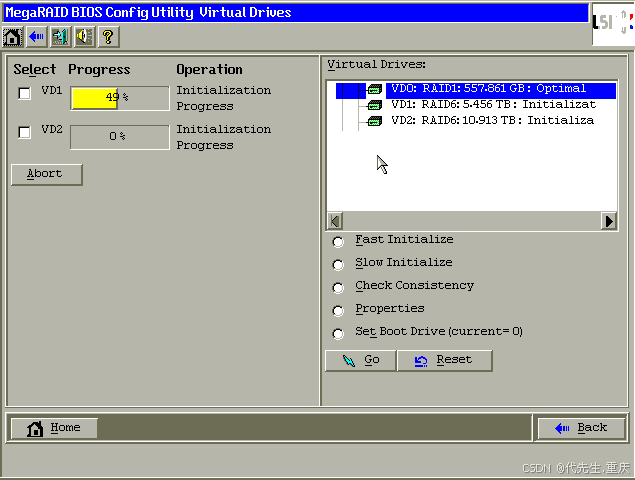

 可以看到新配置的两个VD开始进行初始化

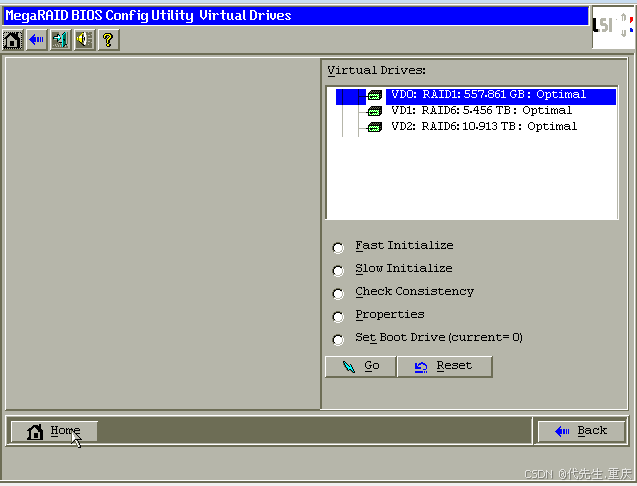

 初始化完成后点Home返回主页面

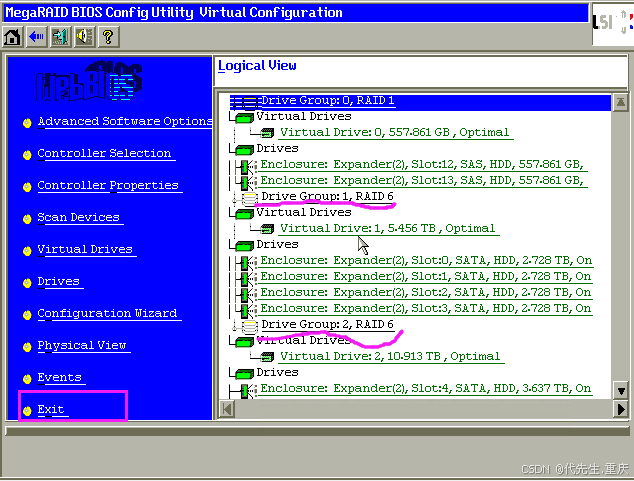

 确认新配VD信息后退出配置

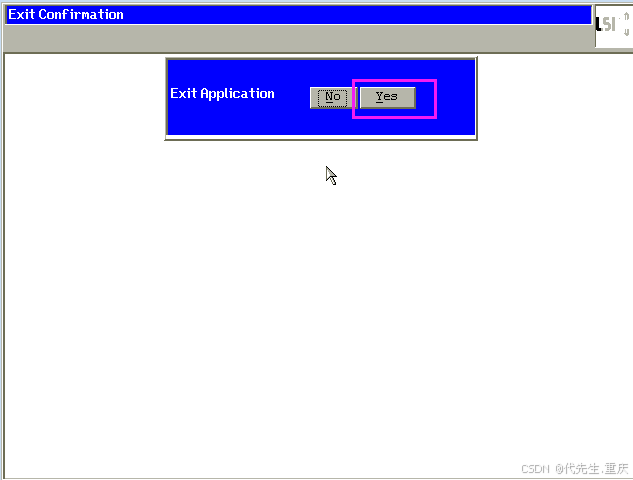

 确认退出应用

 提示需重启，重启系统

四、确认生效

在系统重启后的引导界面，可以看到新配置已生效

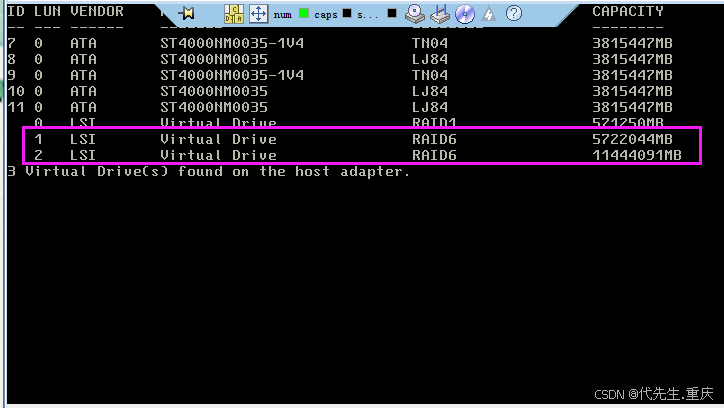

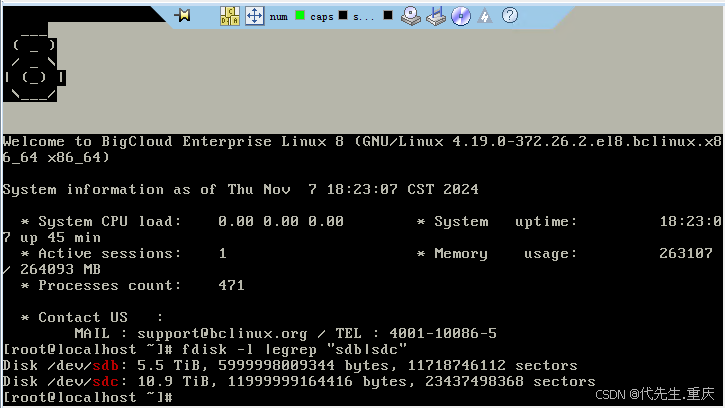

 进入系统，已能正常识别新配置的逻辑盘

 至此，配置完成。
