本文介绍了Windows内核中NDIS（网络驱动程序接口规范）的工作原理，包括NDIS驱动程序如何与网络适配器交互，NDIS库的作用，以及NDIS中间驱动程序的用途。NDIS驱动程序不直接处理IRP，而是通过调用NDIS库函数与上层协议驱动程序通信。此外，还探讨了NDIS驱动程序的开发要点和NDIS 6相对于NDIS 5的主要改进，如性能提升和开发模型的简化。

文章摘录自《Windows内核原理与实现》一书。

在Windows的网络栈中，网络协议与网络适配器是分离的，协议驱动程序并不针对特定的网络适配器而设计，然而，当协议驱动程序正真运行时，它必须通过一个网络适配器才能发送和接收数据。协议驱动程序通过统一的接口与网络适配器驱动程序进行通信，此接口即为 Microsoft 和 3COM 于 1989 年联手开发的NDIS（Network Driver Interface Specification,网络驱动程序接口规范）。符号NDIS 的网络适配器驱动称为 NDIS 驱动程序，或NDIS 小端口驱动程序（NDIS miniport driver）。Windows提供了NDIS 库，即 ndis.sys，作为协议驱动程序与 NDIS 驱动程序之间的桥梁。随 Windows XP 和 Windows Server 2003 一起发行的 NDIS 库是 NDIS 5.1。

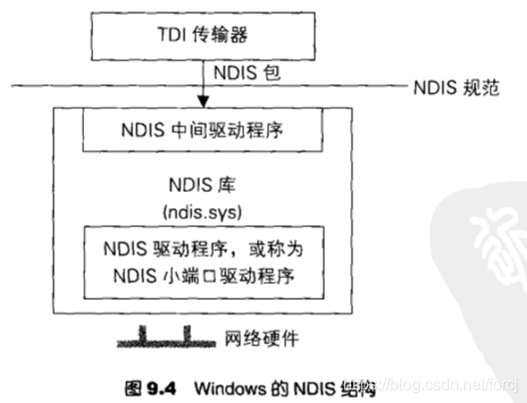

NDIS 客户，即 TDI传输器，利用NDIS库提供的功能，对将要发送给NDIS 驱动程序的命令进行格式化，并发送给 NDIS 驱动程序；而 NDIS 驱动程序则利用 NDIS 库，接收请求和送回应答。图 9.4显示了 Windows 实现的NDIS结构。

NDIS 库为 NDIS 驱动程序提供了一个完全的开发环境，它并没有使用 Windows I/O 管理器的接口规范，而是自己定义了一套开发接口。所以， NDIS 驱动程序不是真正的 Windows 驱动程序，它们并不接收和处理 IRP。相反地，TDI传输器调用 NDIS 库的函数（例如 NdisAllocatePacket）
