道路热力图制作小结

原文发布时间：2015-04-13 09:58:34

作者：星空

接到制作热力图的这个任务时，我还对热力图知之甚少。于是有很长一段时间，我都处在查找文献和看文献的状态中。但是，在查找的文献中，涉及道路热力图的文章很少。我不得不寻求其他的方式来解决这个问题。经过一段时间的摸索，得到一些结果，现在把它贴出来，也是希望能够和大家分享。废话不多说，马上给出下面的热力图制作方法。

方法很简单，就是构建三角网，生成等高线，利用等高线的间隔划分区域，然后进行颜色渲染。

首先，我们来看看制作此热力图的一些需求：

?  客观反映道路的真实情况——显示结果与实际情况吻合

?  反映某个区域内的整体道路情况——显示某个区域内的交通状况，而不仅仅局限于某条道路

?  热力图充分地圆滑——尽量减少尖锐的拐角

?  采用渐变色对颜色进行渲染——主要用红黄绿三色来标注

现有的数据库有下面的形式：

 对于一个城市的道路系统来说，我们可以认为道路线是连续的，如果我们将道路上的车流看做是连续的话，一个很自然的想法是利用Delaunay三角剖分来反映道路的拥堵情况。当我们直接带入道路线并且用TINGenerator

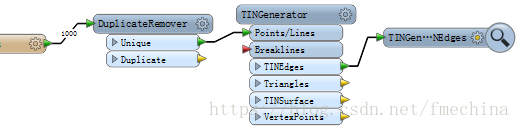

直接进行三角剖分，我们得到了非常糟糕的结果（以部分道路线为例）：
