Xilinx FPGA 复位信号知识点

1、疑惑的几个知识点：

a:复位信号是该高复位还是低复位，两者有何差异？

b:同步复位和异步复位有何不同？

c:异步复位如何同步化？

（原始代码：Syn_Asy_Rst.v）

2、知识点解惑：

a:首先得明确一点就是复位信号只针对时序器件存在，LUT就不存在复位之说（本实验只针对D触发器而言）。对于Xilinx和Altera不同厂家的芯片内部触发器可能有不同设计，本文只研究了Xilinx 的FPGA（Altera的芯片之后可以研究对比一下）FF进行研究。

实验环境：软件平台：vivado 2017.2

同样的代码功能（代码：Syn_Asy_Rst.v），只是改变高复位和低复位，具体综合结果如下：

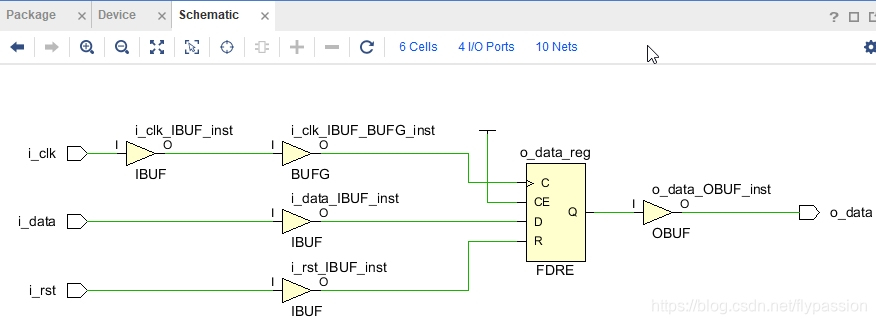

高电平复位
