Boost电路的参数设计

本文以实例方式介绍Boost电路的参数设计方法。项目需求：12V升压至50V，功率35W。

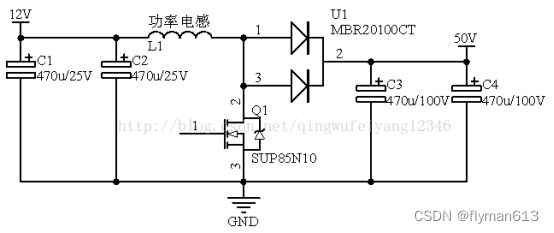

先看示例电路图，如下图所示。

在进行具体的参数计算之前，我们先简要的分析一下Boost电路的工作原理。

1、我们假设，C3和C4的容值相对于负载的电流消耗来说比较大，而且开关管Q1的开关频率很高，这样我们可以认为C3和C4恒压输出。

2、我们假设，电感L1的感量选择也比较合适，由于流过电感的电流不能突变，当开关管Q1的开关频率很高时，L1上的电流处于恒流状态。
