W25Q32JV是华邦推出的一款spi flash，32J表示32M-bit，相当于4M

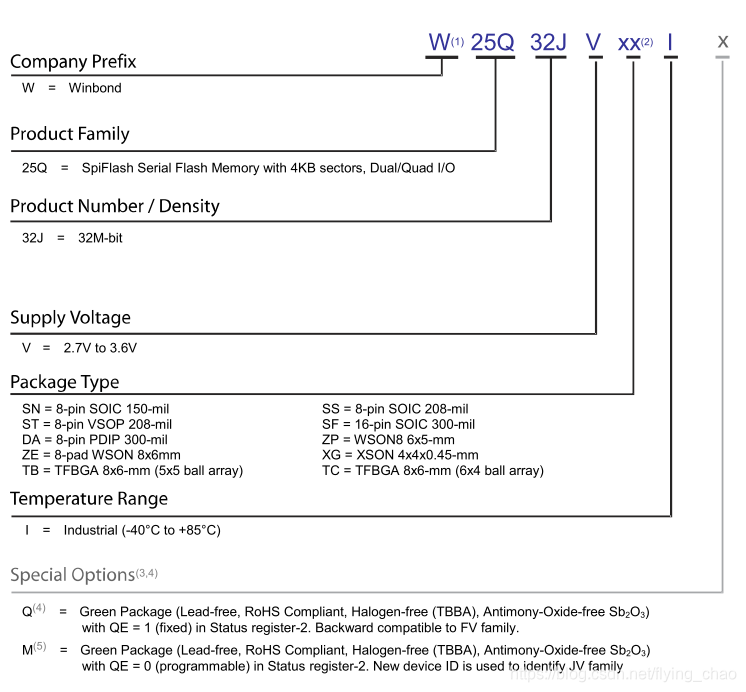

关于型号命名如下
在这里插入图片描述
对于W25Q32JV：
page为最大编程单位，1page = 256bytes
sector为最小擦除单位，1sector = 16pages = 4KB = 4096bytes
还支持半块擦除(32KB block erase)、块擦除(64KB block erase)和整片擦除(chip erase)

PIN描述

Chip Select(/CS)：芯片使能和禁用引脚，当/CS为高时，禁用设备，串行数据输出(DO, IO0, IO1, IO2, IO3)引脚处于高阻抗状态，除非进行内部擦除，程序或写状态寄存器循环，否则设备处于待机状态，当/CS为低时，将使能设备，可以向设备写入指令并从设备读取数据。
Serial Data Input, Output and IOs(DI, DO and IO0, IO1, IO2,IO3)：串行数据输入，输出和IOs，支持standard SPI，DualSPI和QuadSPI操作，标准SPI，使用DI引脚写入指令、地址或数据，使用DO引脚读取数据或状态。当QE =1时，/WP引脚变为IO2，/HOLD引脚变为IO3。
Write Protect(/WP)：写保护引脚，用于防止状态寄存器被写入。与状态寄存器的块保护位和状态寄存器保护位一起使用。
HOLD(/HOLD)：当设备处于活动状态时，/HOLD引脚允许设备暂停。当/HOLE为低，/CS为低时，DO引脚出去高阻抗，此时，DI和CLK引脚上的信号将被忽略。当多个设备共享形同的SPI时，/HOLD引脚非常有用。
Serial Clock(CLK)：为串行输入和输出操作提供同步时钟。

状态和配置寄存器

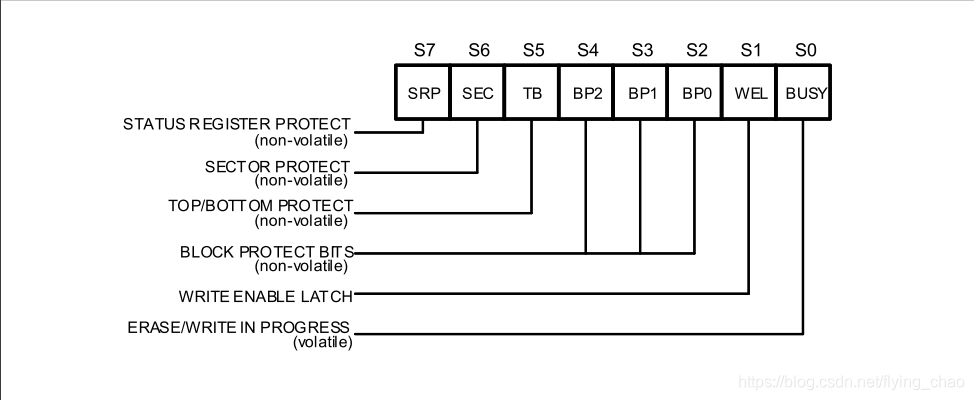

W25Q32JV提供了三个状态和配置寄存器。
在这里插入图片描述

Erase/Write in Progress(BUSY) - 只读，当设备执行页编程，四页编程，扇区擦除，块擦除，整擦除，写状态寄存器或删除/程序安全寄存器指令时，此位置为1，在此期间，除读取状态寄存器和擦除暂停指令外，将忽略其他指令。当操作完成后，busy位将被清为0，表示设备准备好接受下一步指令。
Write Enable Latch(WEL) - 只读，状态寄存器(S1)中的一个只读位，在执行写使能指令后，被置为1，当写入被禁用时，WEL位被清为0。“写禁用”，“页编程”，“四页编程”，“扇区擦除”，“块擦除”，“整片擦除”，“写状态寄存器”，“擦除安全寄存器”和“程序安全寄存器”这些指令完成后，自动回到写禁用状态。
Block Protect Bits(BP2, BP1, BP0) - 块保护位，是状态寄存器中提供写保护控制和状态的非易失读/写位，可以通过写状态寄存器指令来设置。
Status Register Protect(SRP, SRL)，这两个位与 WP 引脚一起, 用于控制对状态寄存器的写

写操作

发送写使能指令(06h)，
发送页编程指令(02h)，如果要对整个256字节的页面进行编程，最后一个地址字节应该设置为0，可以对少于256字节进行编程，而不会对同一页的其他字节产生影响。如果发送到设备的字节数超过256，则将自动切换行道页面的开头并覆盖之间的数据。

void FLASH_WritePage(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
	/*Set /CS bit low*/
	GPIO_ResetBits(FLASH_CS_GPIO_PORT, FLASH_CS_PIN);

	/*Send write enable*/
	FLASH_SendByte(0x06);

	/*Set /CS bit high */
	GPIO_SetBits(FLASH_CS_GPIO_PORT, FLASH_CS_PIN);

	/*Select the FLASH: Chip Select low */
	GPIO_ResetBits(FLASH_CS_GPIO_PORT, sFLASH_CS_PIN)
	/*Send page program*/
	FLASH_SendByte(0x02);
	/*Send WriteAddr high nibble address byte to write to */
	FLASH_SendByte((WriteAddr & 0xFF0000) >> 16);
	/*Send WriteAddr medium nibble address byte to write to */
	FLASH_SendByte((WriteAddr & 0xFF00) >> 8);
	/*Send WriteAddr low nibble address byte to write to */
	FLASH_SendByte(WriteAddr & 0xFF);

	/*while there is data to be written on the FLASH */
	while (NumByteToWrite--)
	{
		/*Send the current byte */
		FLASH_SendByte(*pBuffer);
		/*Point on the next byte to be written */
		pBuffer++;
	}

	/*Deselect the FLASH: Chip Select high */
	GPIO_SetBits(FLASH_CS_GPIO_PORT, FLASH_CS_PIN);

	/*Wait the end of Flash writing */
	FLASH_WaitForWriteEnd();
}

读操作

发送读数据指令(03h)。

void FLASH_ReadPage(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
	/*Set /CS bit low*/
	GPIO_ResetBits(FLASH_CS_GPIO_PORT, FLASH_CS_PIN)

	/*!Send read data */
	FLASH_SendByte(0x03);

	/*Send ReadAddr high nibble address byte to read from */
	FLASH_SendByte((ReadAddr & 0xFF0000) >> 16);
	/*Send ReadAddr medium nibble address byte to read from */
	FLASH_SendByte((ReadAddr& 0xFF00) >> 8);
	/*Send ReadAddr low nibble address byte to read from */
	FLASH_SendByte(ReadAddr & 0xFF);

	/*! Read data */
	while (NumByteToRead--)
	{
		/*Read a byte from the FLASH */
		*pBuffer = sFLASH_SendByte(sFLASH_DUMMY_BYTE);
		/*Point to the next location where the byte read will be saved */
		pBuffer++;
	}

	/*Set /CS bit high */
	GPIO_SetBits(sFLASH_CS_GPIO_PORT, sFLASH_CS_PIN)
}

擦除操作

发送写使能指令(06h)，
发送扇区擦除指令(20h)。

void FLASH_EraseSector(uint32_t SectorAddr)
{
	/*Set /CS bit low*/
	GPIO_ResetBits(FLASH_CS_GPIO_PORT, FLASH_CS_PIN);
	/*Send write enable*/
	FLASH_SendByte(0x06);
	/*Set /CS bit high */
	GPIO_SetBits(FLASH_CS_GPIO_PORT, FLASH_CS_PIN);

	/*Select the FLASH: Chip Select low */
	GPIO_ResetBits(FLASH_CS_GPIO_PORT, sFLASH_CS_PIN)
	/*Send Sector Erase instruction */
	FLASH_SendByte(0x20);
	/*Send SectorAddr high nibble address byte */
	FLASH_SendByte((SectorAddr & 0xFF0000) >> 16);
	/*Send SectorAddr medium nibble address byte */
	FLASH_SendByte((SectorAddr & 0xFF00) >> 8);
	/*Send SectorAddr low nibble address byte */
	FLASH_SendByte(SectorAddr & 0xFF);
	/*Deselect the FLASH: Chip Select high */
	GPIO_SetBits(FLASH_CS_GPIO_PORT, FLASH_CS_PIN);

	/*Wait the end of Flash writing */
	FLASH_WaitForWriteEnd();
}
