Autosar Dem模块之Vector Configurator Pro配置（Event和DTC细节配置）

背景

之前简单介绍了Autosar Dem模块，接下来我们直接切入主题，如何通过VectorConfigurator Pro工具配置Dem模块的DTC和Event配置，并实现客户的需求。

DTC和Event容器配置

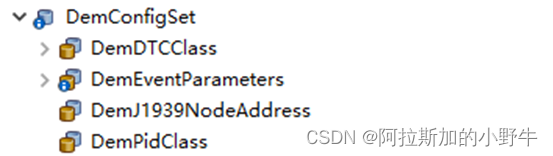

DemConfigSet

DemDTCClass：配置DTC参数的容器

DemEventParameter：配置Event参数的容器

DemJ1939NodeAddress：配置支持J1939节点参数的容器

DemPidClass：配置PID参数的容器，仅OBD II支持。

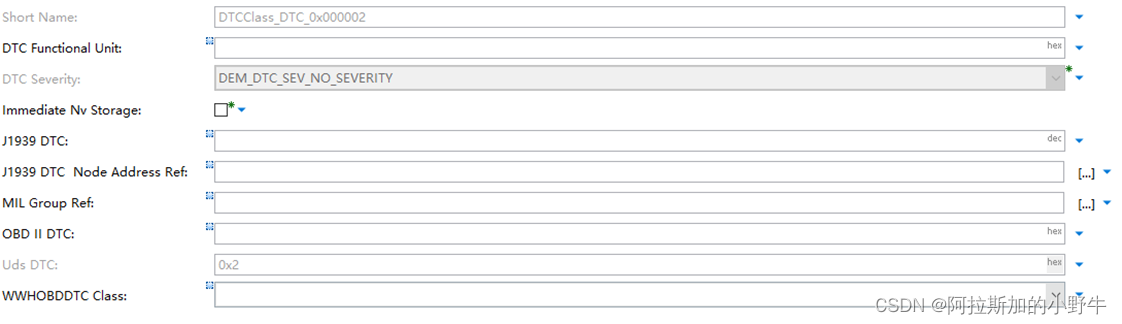

DemDTCClass

DemDTCFunctionalUnit：用于标识监控该DTC的车辆功能。19 08/09服务返回该值。

DemDTCSeverity：定义DTC的等级，19 09服务的过滤器。若不支持相关服务，设置NO_SEVERITY即可。

DemImmediateNvStorage：定义是否支持Nvm立即写。若开启，当相关数据改变时会立即写入Nvm中；若禁用，会在关机时统一写入Nvm。

DemJ1939DTC：定义J1939协议的DTC值

DemJ1939DTC_NodeAddressRef：引用J1939节点地址

DemMILGroupRef：引用MIL组

DemObdDTC：定义OBD II协议的DTC值

DemUdsDTC定义UDS协议的DTC值

DemWWHOBDDTCClass：定义DTC对排放的影响

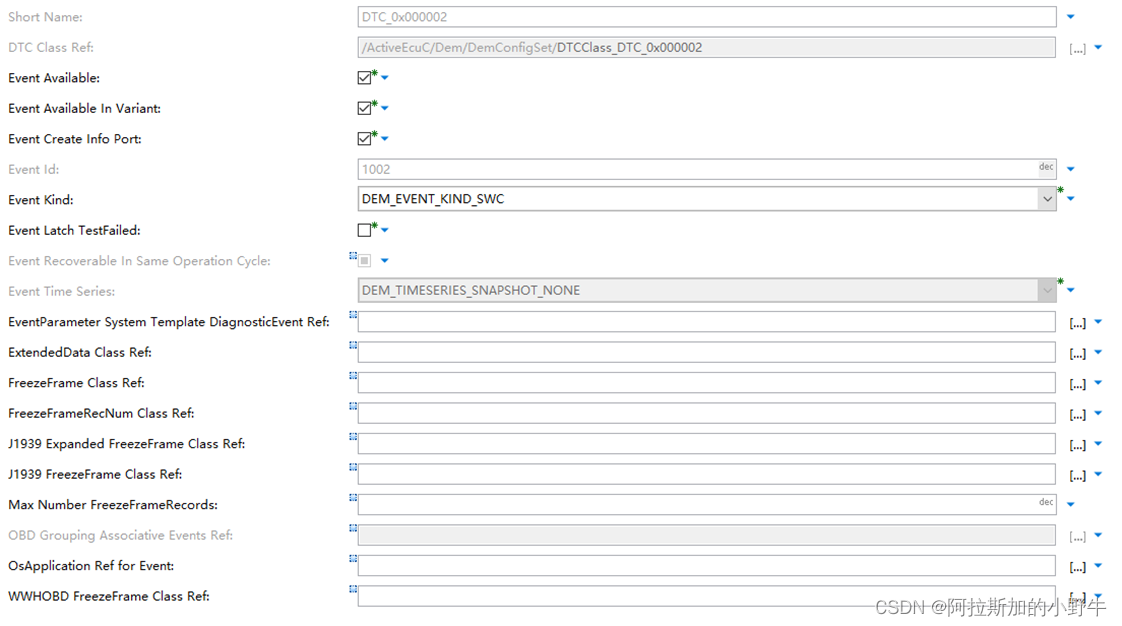

DemEventParameter

DemDTCClassRef：配置与Event关联的DTC类

DemEventAvailable：定义Event是否可用

DemEventAvailableInVariant：autosar内部使用

DemEventCreateInfoPort：定义Event产生时是否生成DiagnosticInfo接口

DemEventId：Event内部标识

DemEventKind：定义Event类型。SWC：通过RTE接口设置status标志位；BSW：通过调用Dem_SetEventStatus接口设置status标志位。

DemEventLatchTestFailed：定义是否支持LatchTestFailed功能，具体行为有DemGeneral/DemLatchTestFailedBehavior参数决定

DemEventRecoverableInSameOperationCycle：不支持该参数

DemEventTimeSeries：不支持该参数

DemEventParameterSystemTemplateDiagnosticEventRef：引用一个DiagnosticEvent例程

DemExtendedDataClassRef：定义扩展数据记录的列表

DemFreezeFrameClassRef：定义快照数据记录的列表

DemFreezeFrameRecNumClassRef：定义事件的快照记录号列表，主要是DemTypeOfFreezeFrameRecordNumeration设置为CONFIGURED时使用。

DemJ1939ExpandedFreezeFrameClassRef：定义J1939协议扩展快照数据类

DemJ1939FreezeFrameClassRef：定义J1939协议快照数据类

DemMaxNumberFreezeFrameRecords：定义最大支持的快照数量

DemOBDGroupingAssociativeEventsRef：不支持该参数

DemEventOsApplicationRef：定义多分区时，该事件的分配

DemWWHOBDFreezeFrameClassRef：定义与事件关联的OBD快照采集

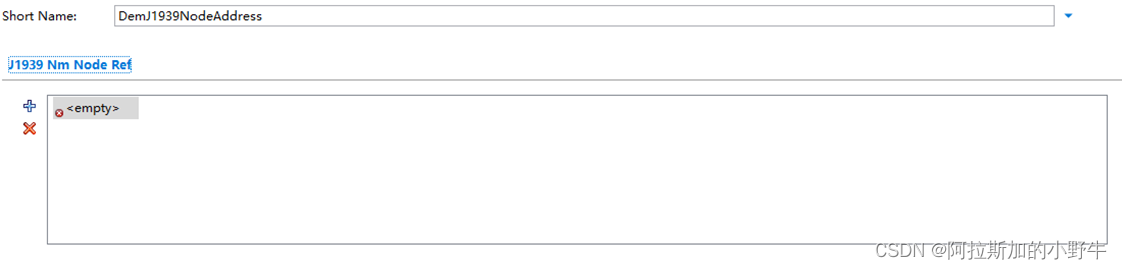

DemJ1939NodeAddress

DemJ1939NmNodeRef：定义J1939节点

DemPidClass

DemPidDataClassRef：定义相关PID数据类

总结

以上是Dem模块DTC和Event容器配置，我们仅仅用到其中一部分配置，很多配置还需具体实践。
