驱动程序之_2_块设备_5_Nor Flash_1_硬件操作原理
Nor Flash可以像内存一样读,但不能像内存一样写(需要使用特定命令),由此保证了数据的安全性

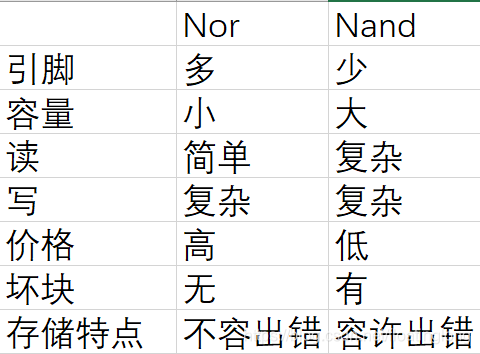

Nor Flash与Nand Flash不同,存储空间比较小,硬件上不仅有数据线,还有地址线,不需要复用数据线

开发板启动时,要选择启动方式
1、Nand启动,Nand的前4K内容被拷贝到内存(SDRAM),Cpu从内存上启动
2、Nor启动,Nor被接到0地址上,Cpu从Nor上启动

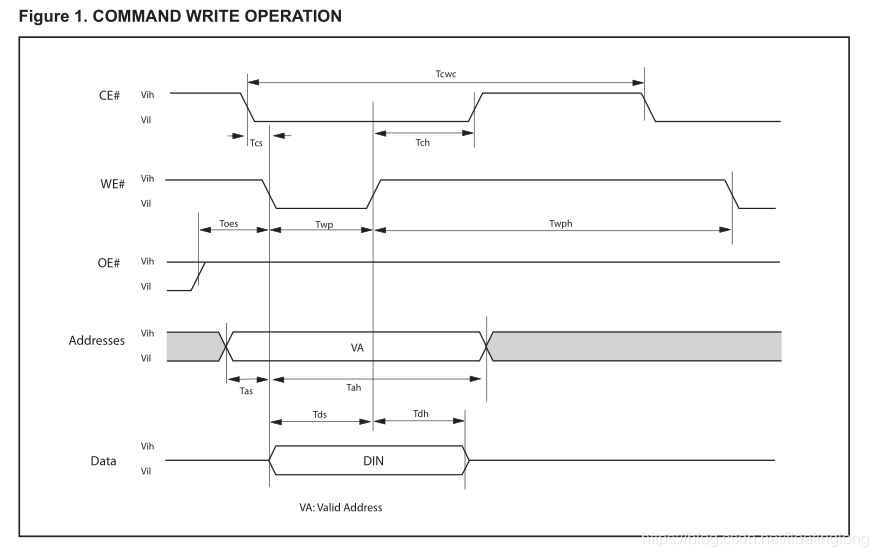

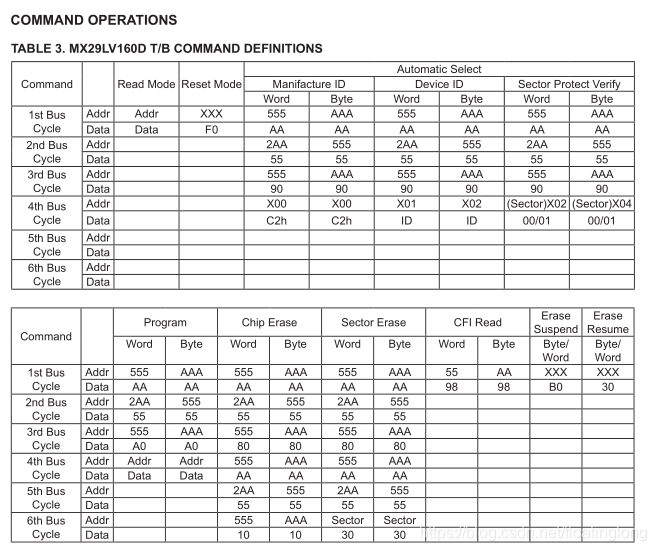

从芯片手册(MX29LV160D T/B)可以看到命令、时序等相关信息


在JZ2440上,Nor的地址总线被错开一位接入(Nor的D0接到CPU的D1),由此当Cpu发送一个0x222地址,Nor收到的是0x111
Nor有两种规范,jedec和cfi,以前使用的jedec规范,驱动程序必须读取id,与现有数组比较,从此获取芯片相关信息(如果没有,要自己添加),现在的cfi接口(common flash interface),在硬件上已经存储了芯片相关的信息,可以直接用命令读取
进入CFI读取模式:

CFI相关信息
