带宽管理组网实验

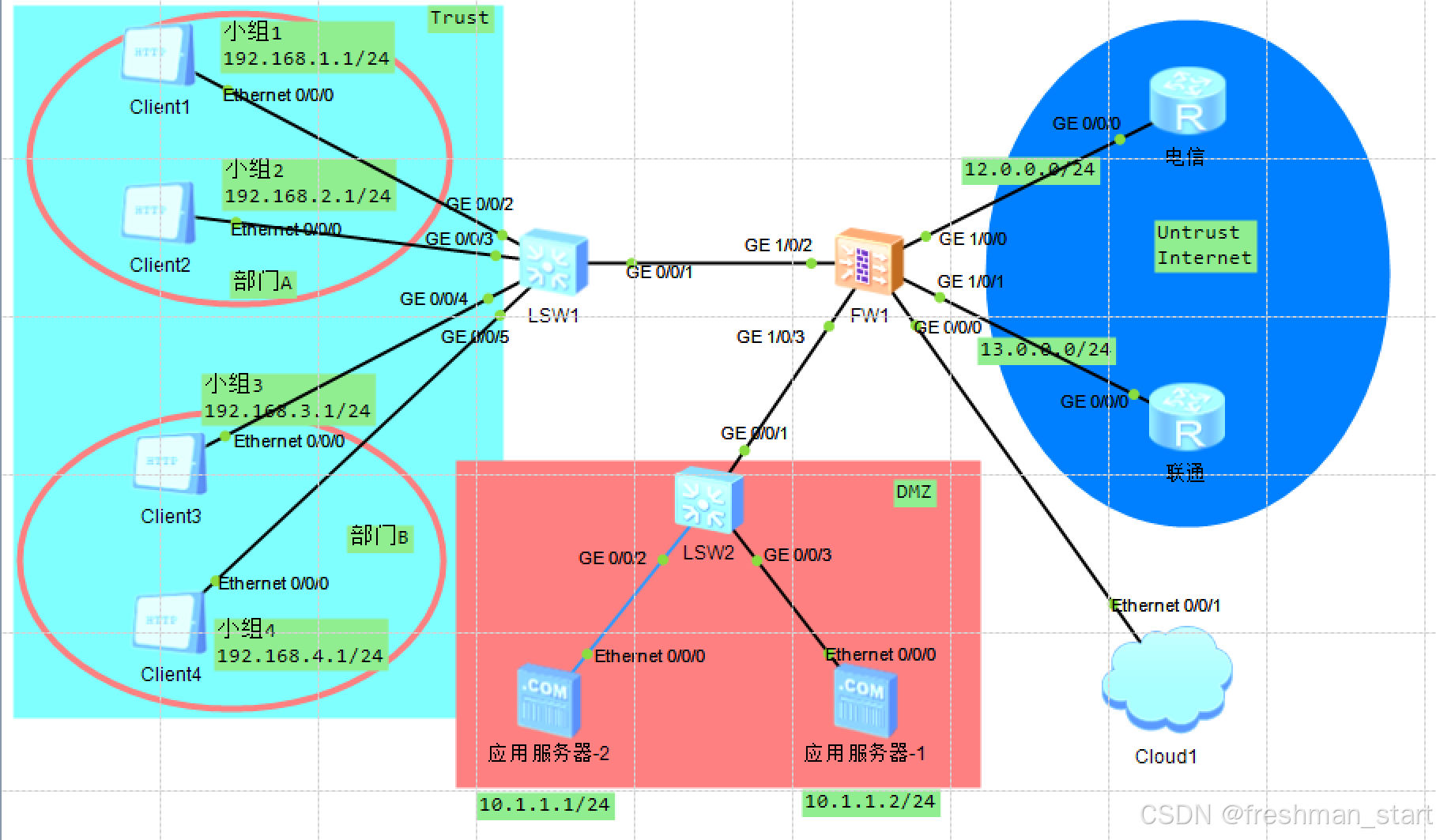

一，实验拓扑

二，实验要求

要求1

企业组织架构中存在部门A，部门A中存在销售组1和研发组2

销售部门--->业务Email、ERP服务

可以对部门A中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：

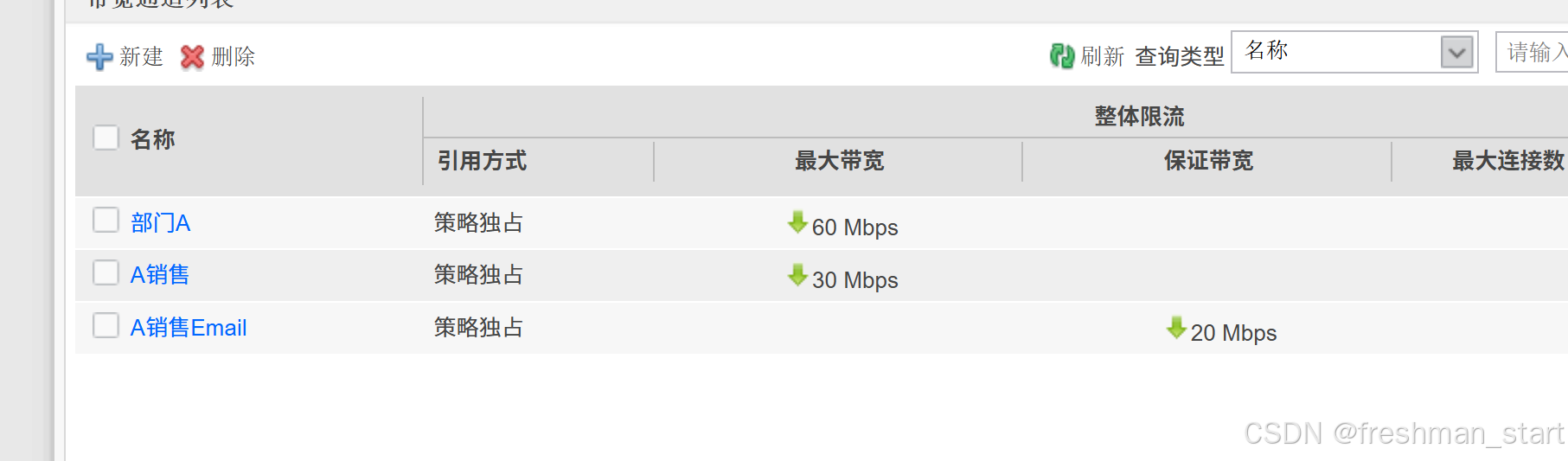

1、部门A的下行最大带宽不超过60M

2、部门A中的销售组下行最大带宽不超过30M

3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M

要求2

给部门A和部门B划分可使用的带宽资源。要避免P2P业务占据较多的带宽，还需要限制部门A和部门B使用 P2P业务的带宽总和。

1、部门A下行最大带宽60M

2、部门B下行最大带宽40M

3、部门A和部门B的P2P业务下行最大带宽不超过80M

4、P2P流量需要计算到各自部门的总流量中

 要求3

在不影响正常用户上网和web服务器正常提供对外服务的情况下，实现以下功能

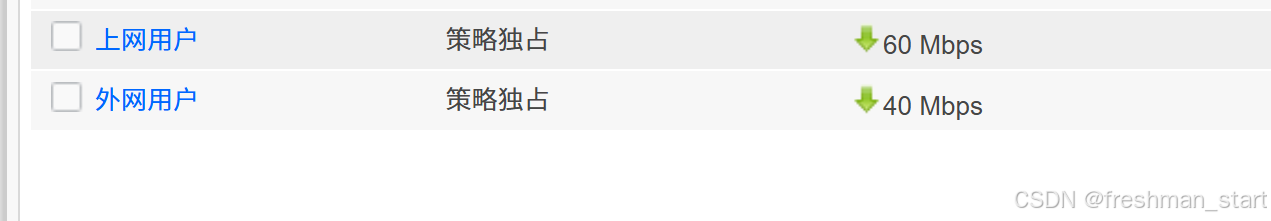

1、将从ISP购买的100M带宽进行划分 上网高峰期（工作日下午3点-6点），上网用户下行带宽60M(U-T)，外用用户下行带宽40M(D-U)

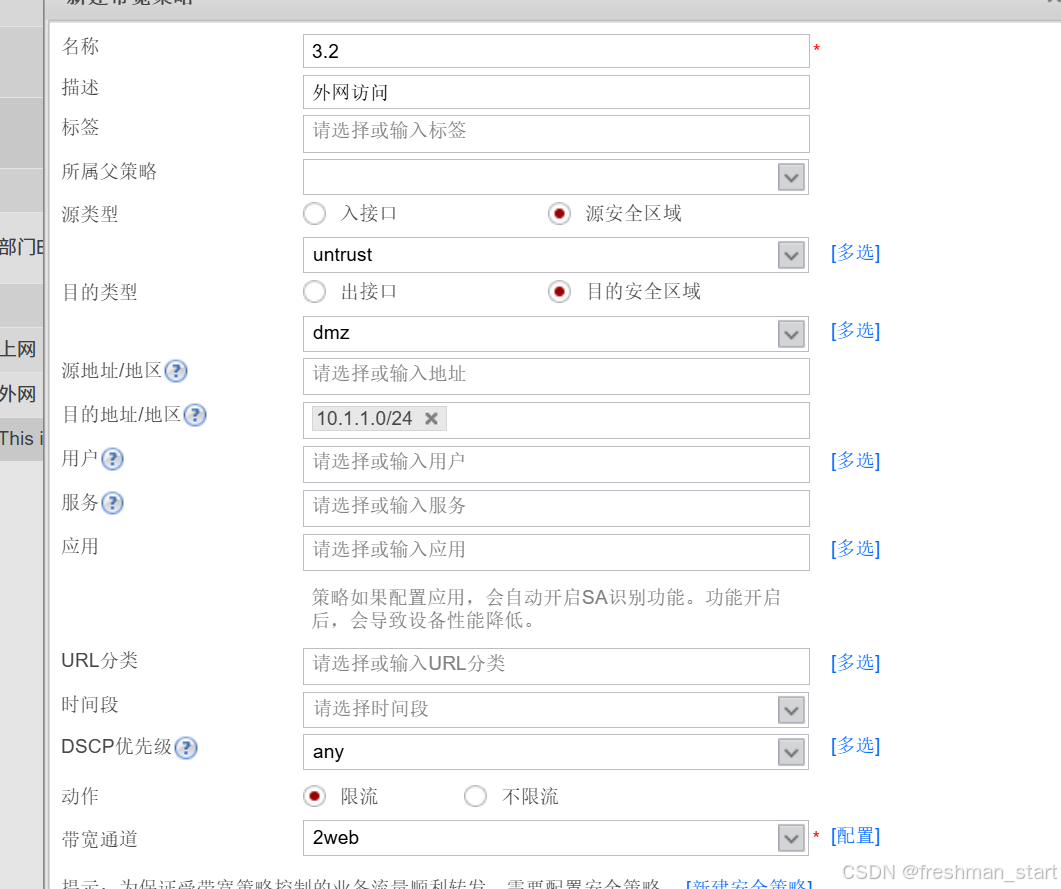

2、2台Web服务器，限制每一台Web服务器对外提供的最大下行带宽不超过20M

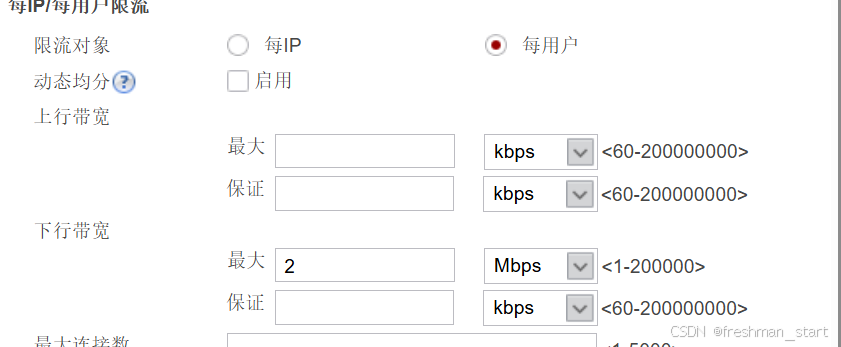

3、假设，总共30个上网用户，在上网高峰期，限制每个用户访问Internet的最大下行带宽不超过2M

要求4

部门A的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽

1、部门A的下行最大带宽60M

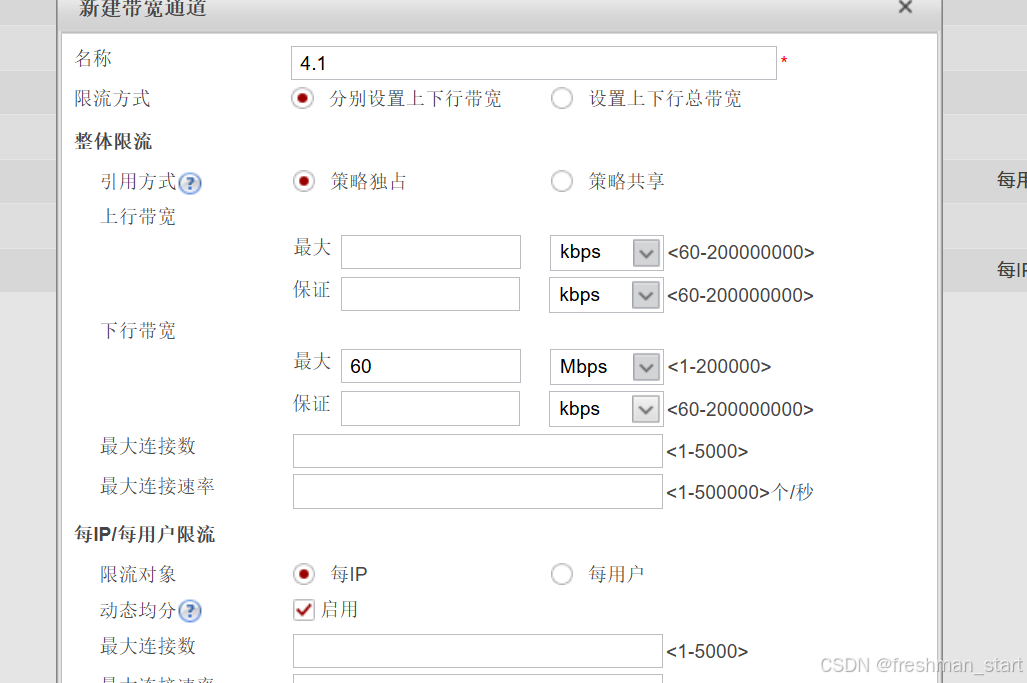

2、根据实时的上网用户数量，对部门A的60M带宽资源进行均分

要求5

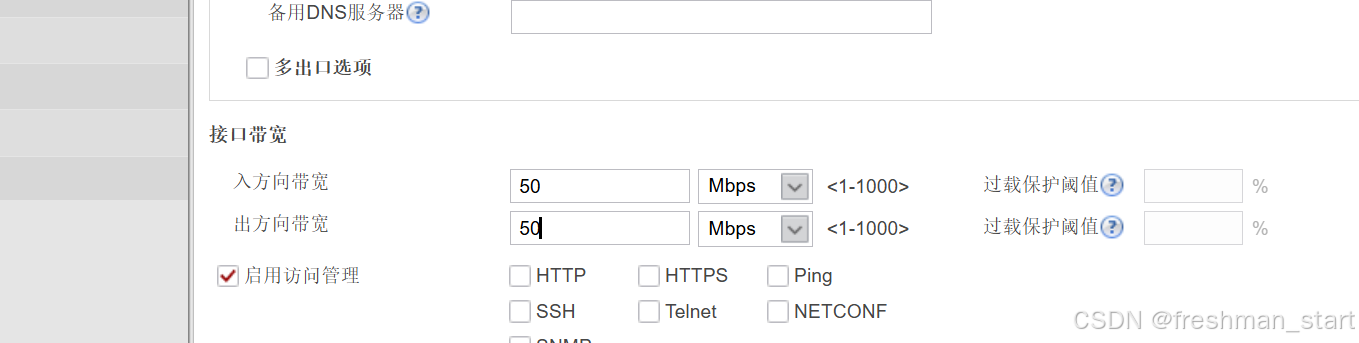

电信购买带宽100M

联通购买带宽50M

要求6

运营商--->流量套餐--->对中小企业500G/月，超出部分，额外计费，1G/100元。

限额--->每一个员工规定上网时长

1、员工40人，10名管理人员+30名牛马

高管-->20G/月

牛马-->10G/月

2、牛马--->4h/日，流量500M/日

3、超额后限制

牛马--->禁止上网

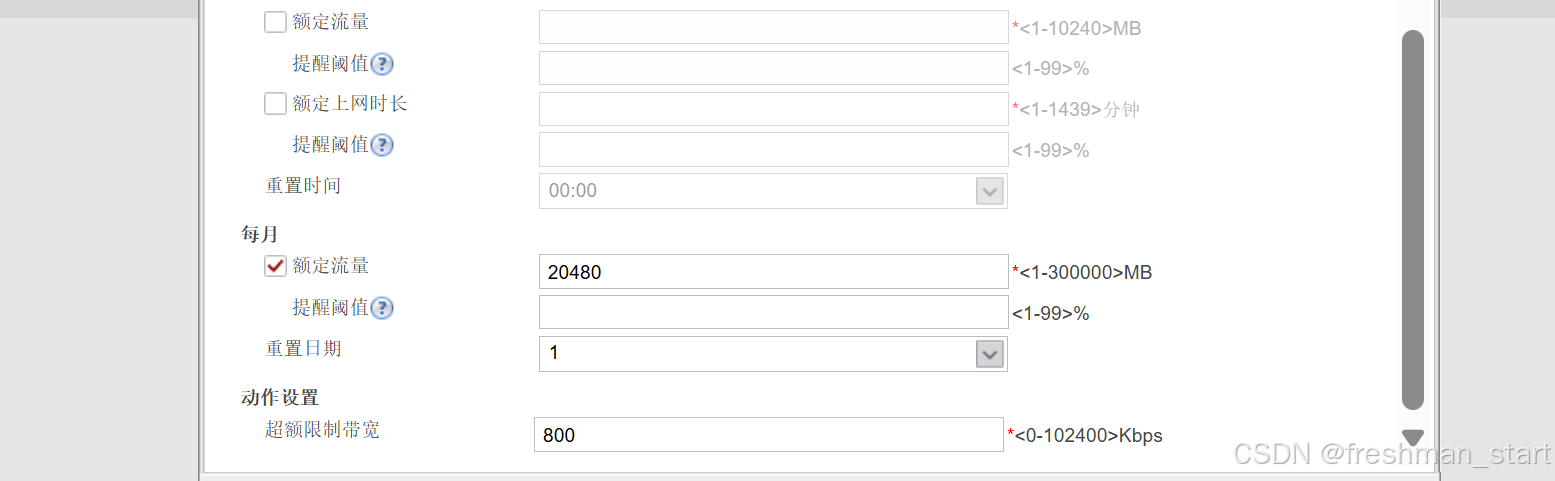

高管--->超过配额后最大带宽限定为800K

三，实验步骤

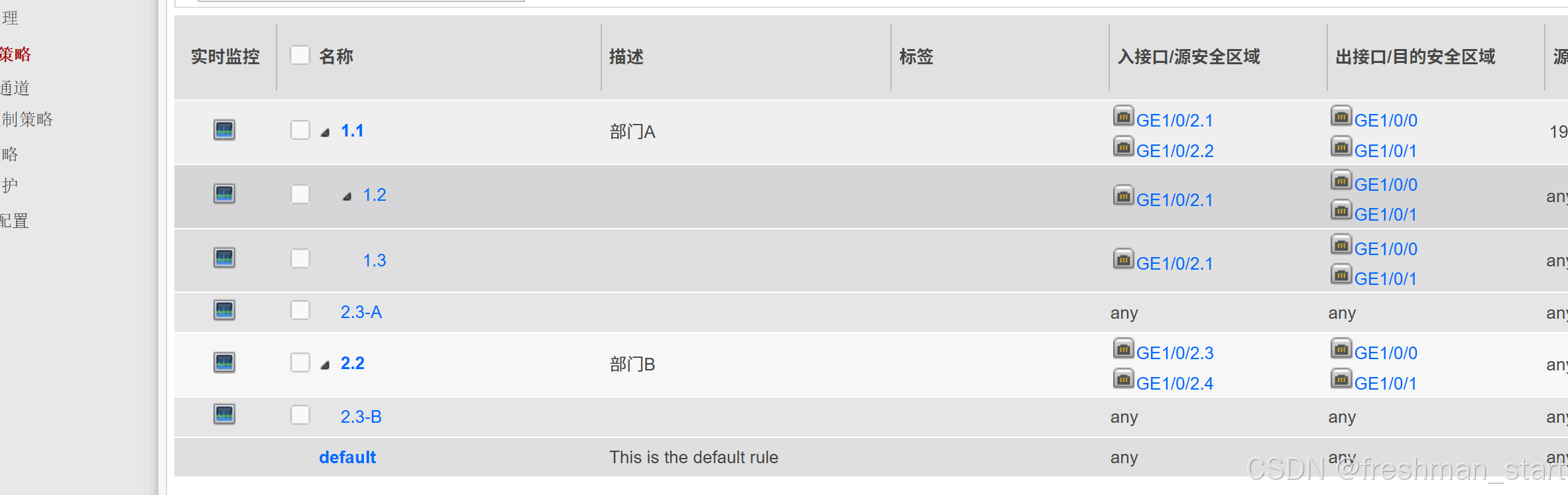

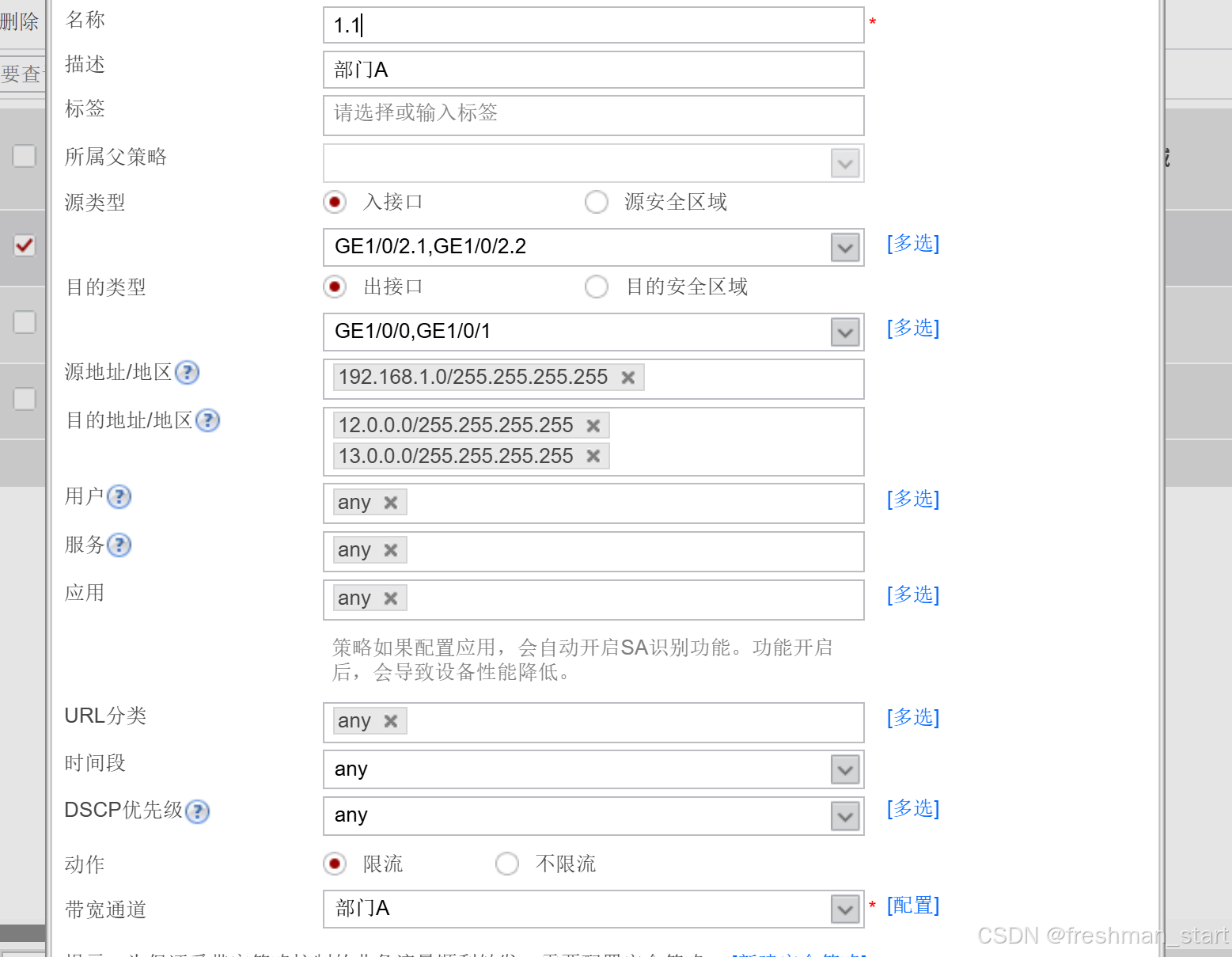

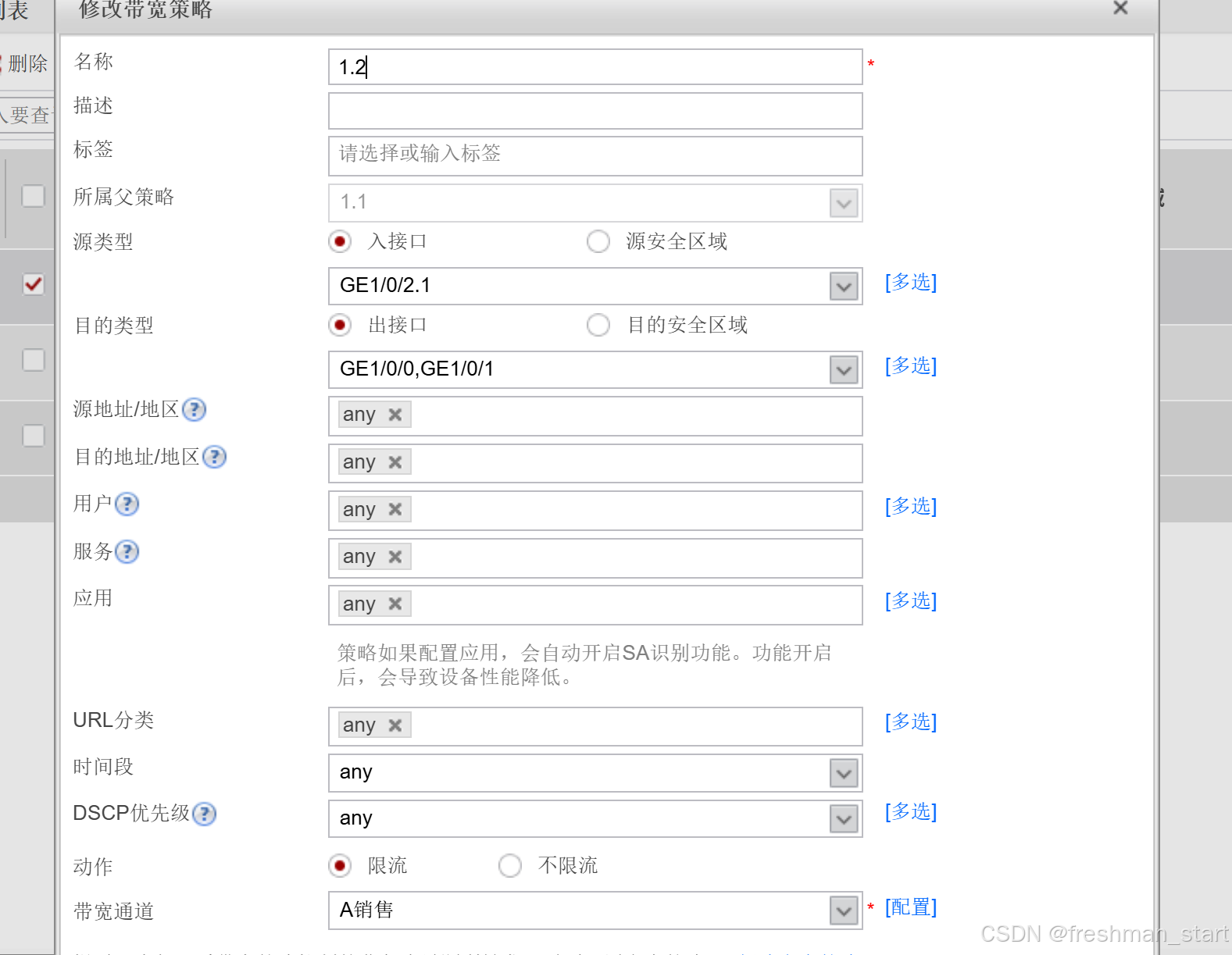

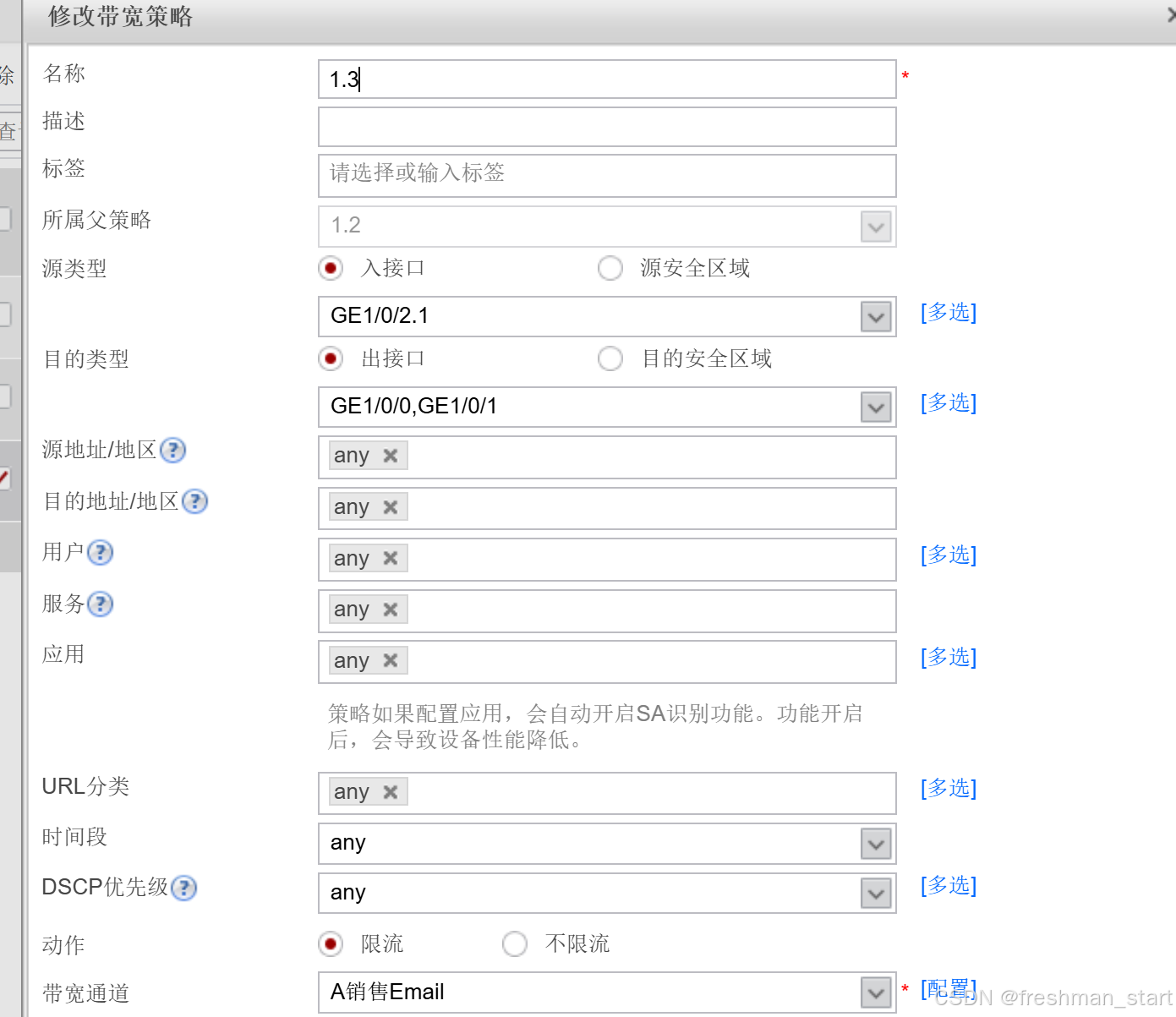

要求1

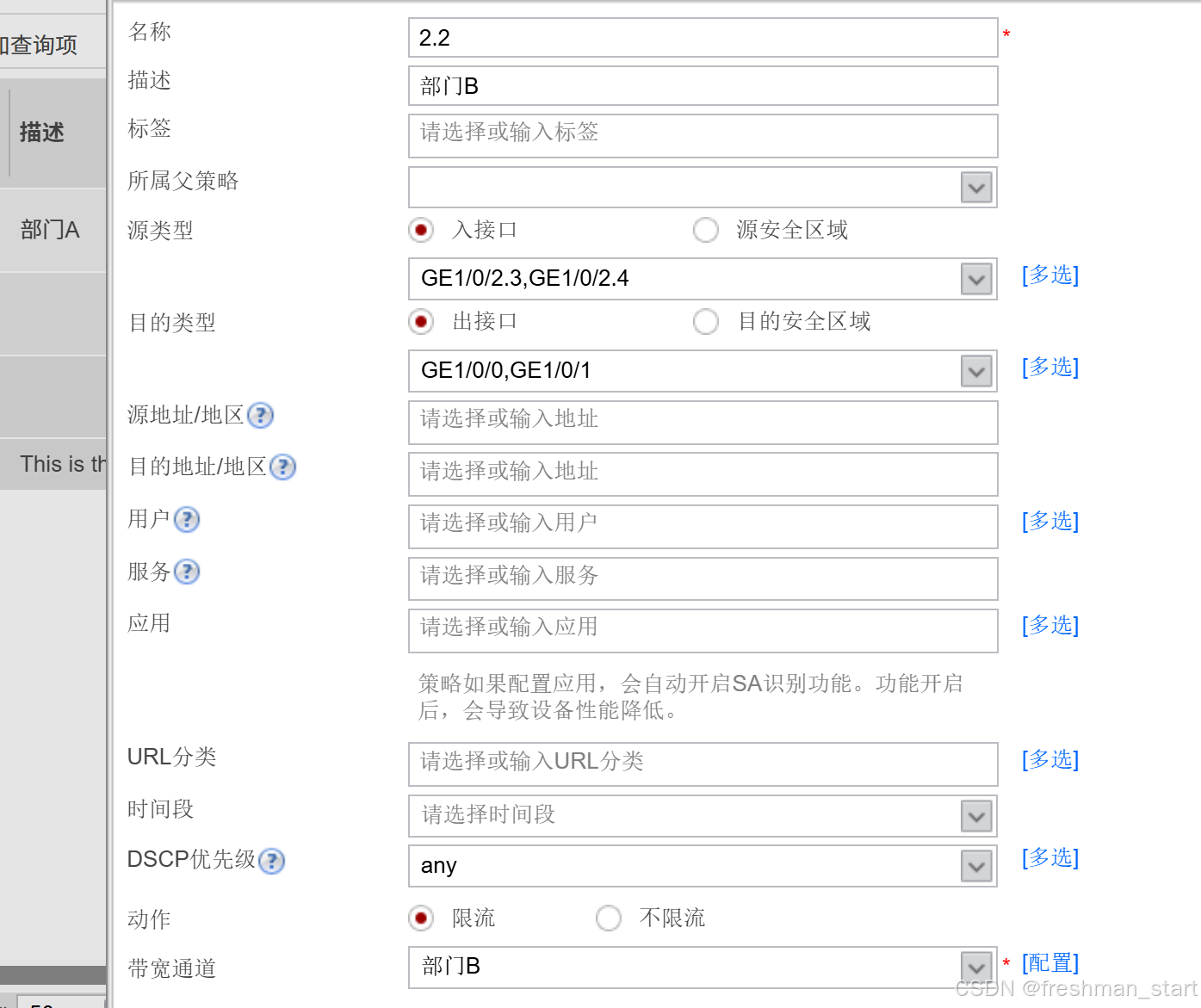

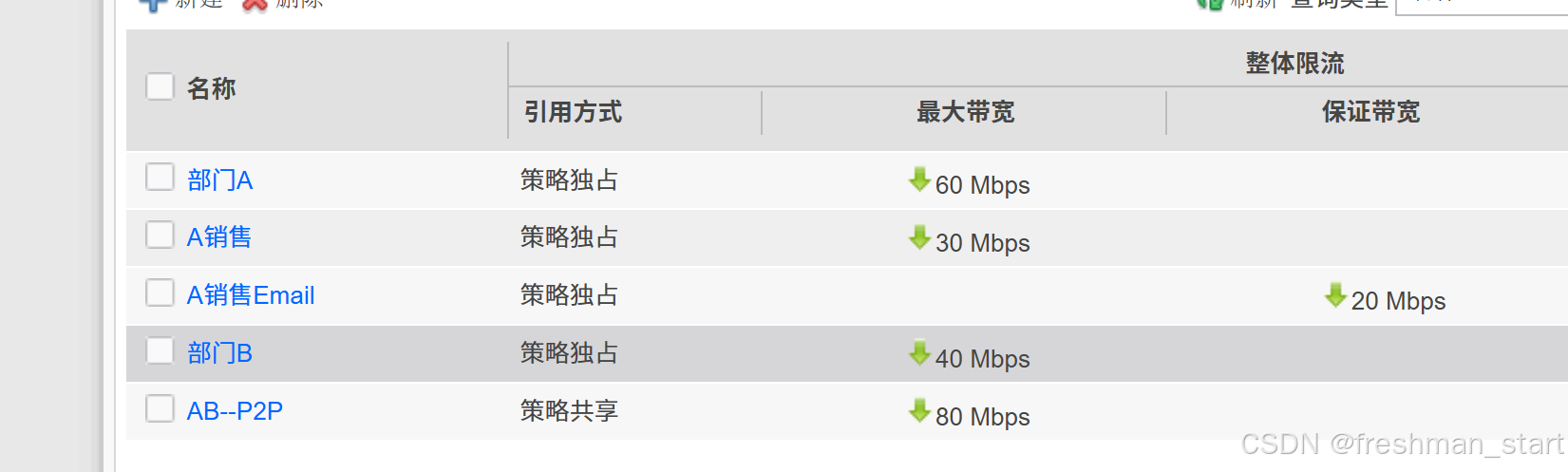

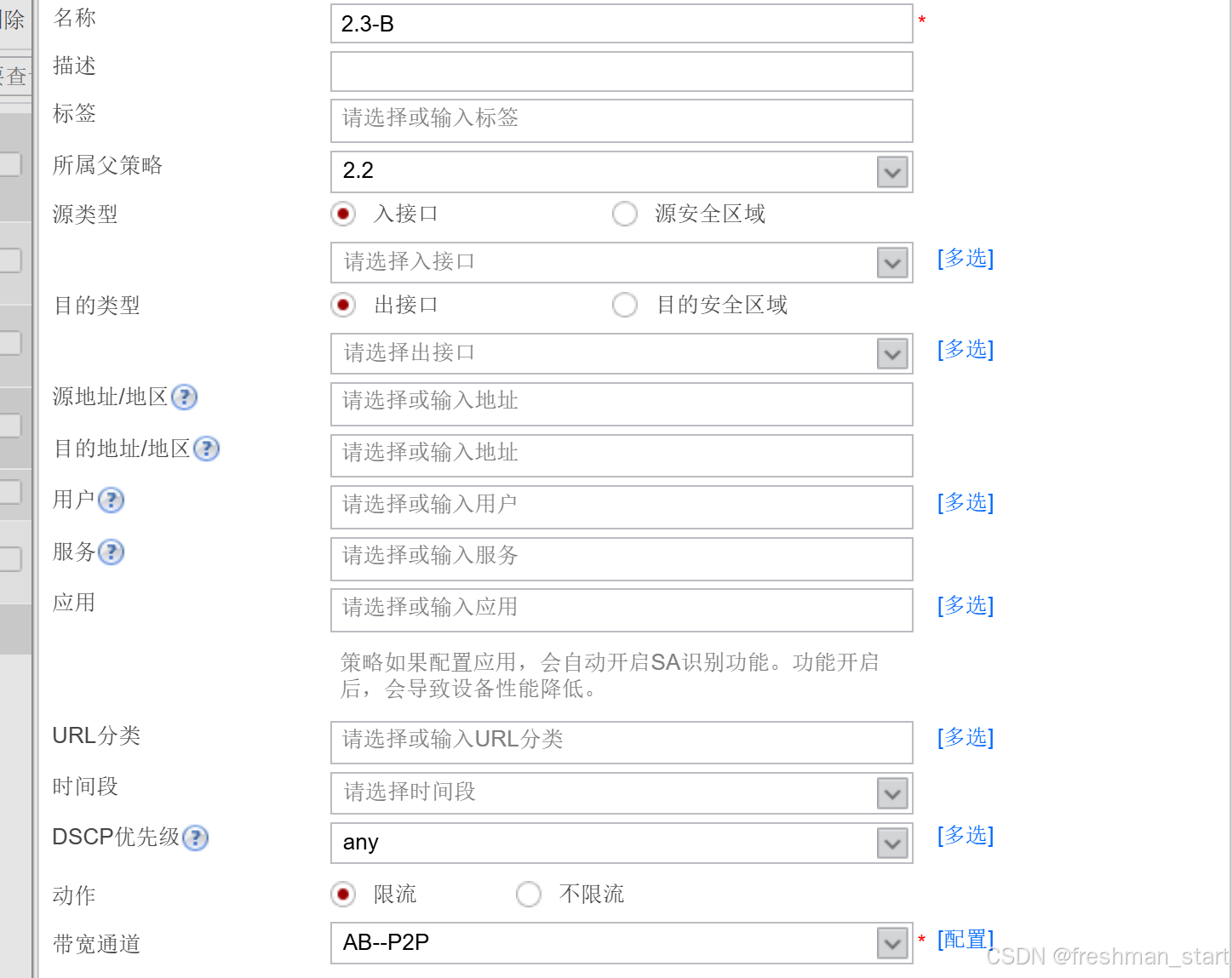

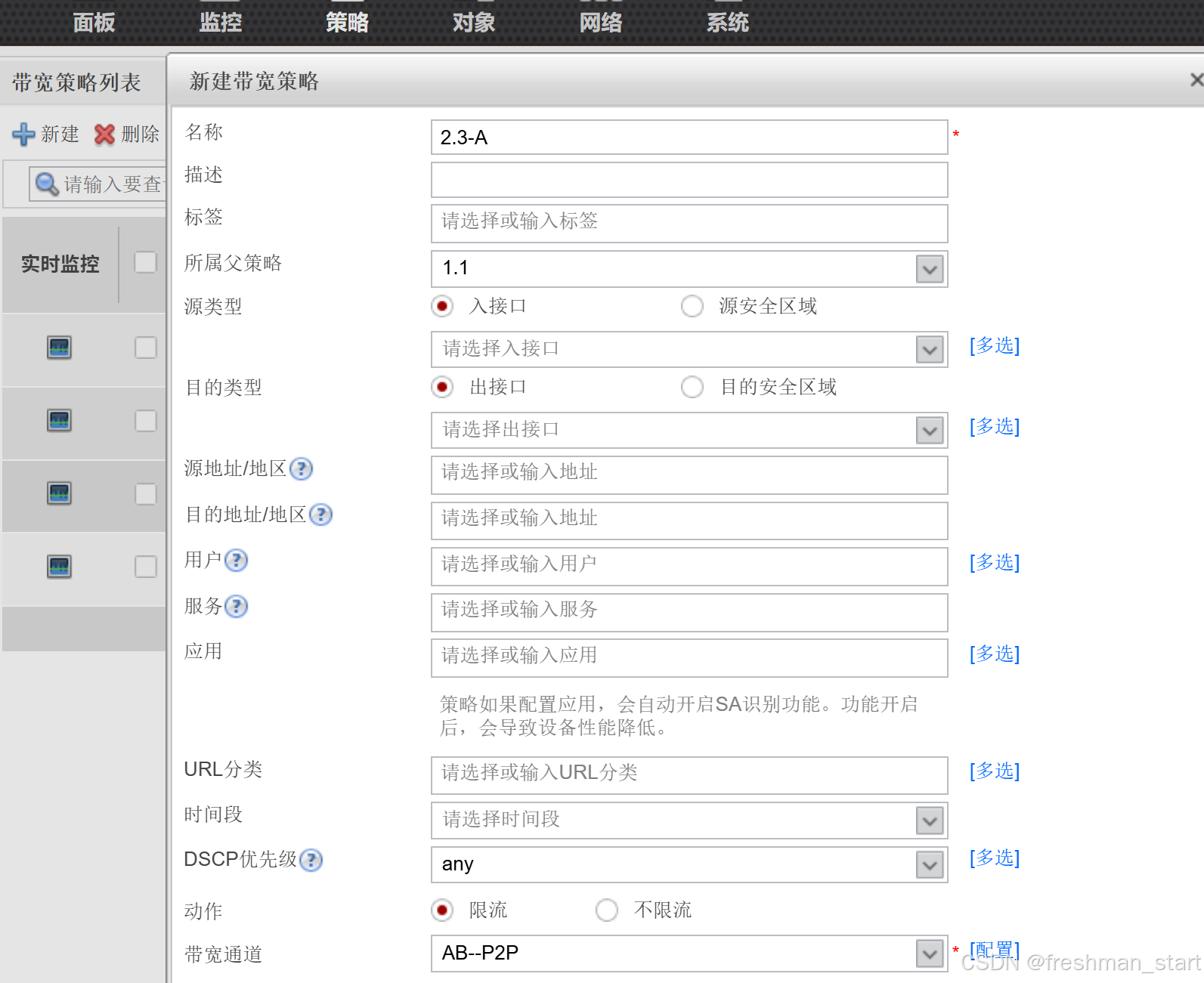

要求2

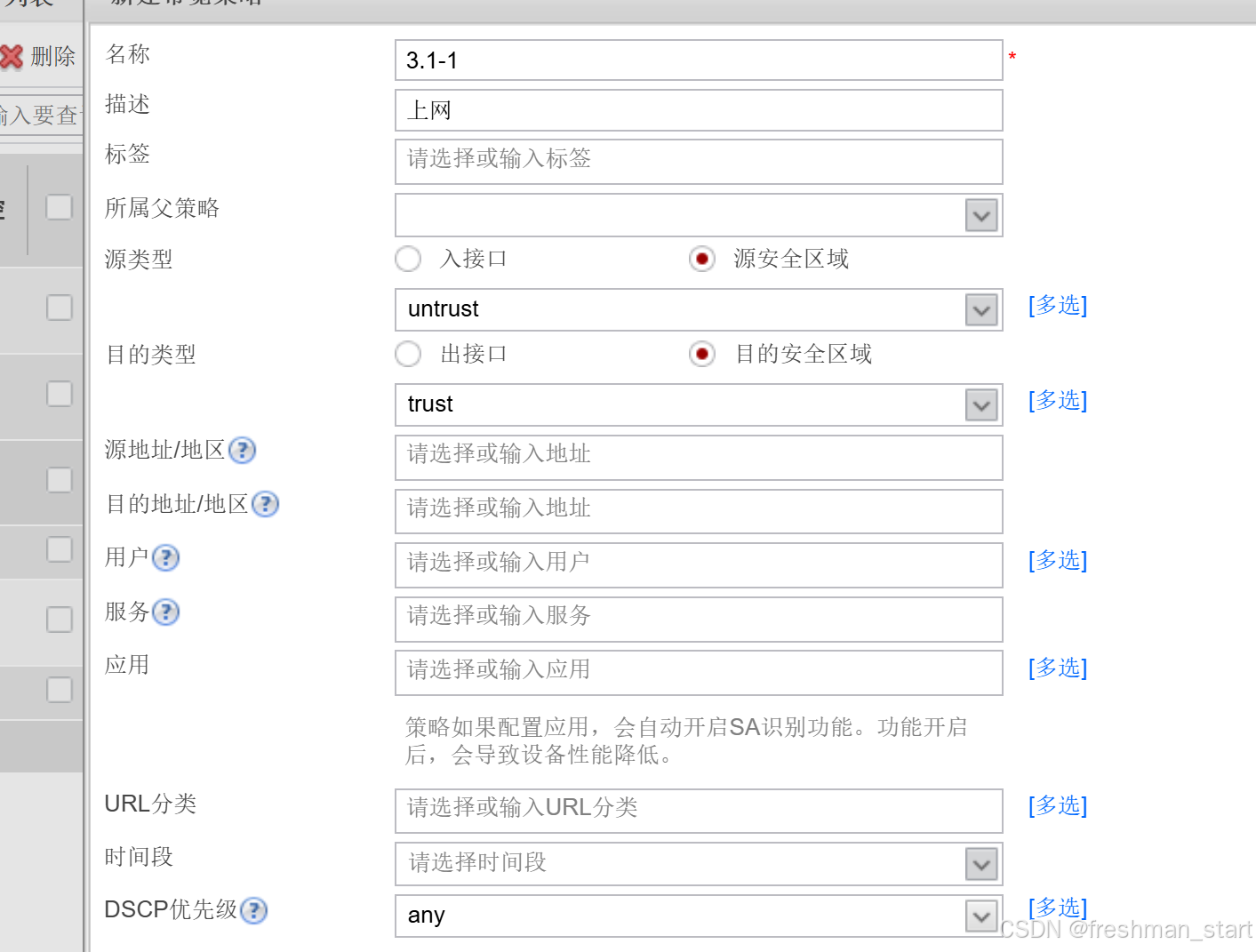

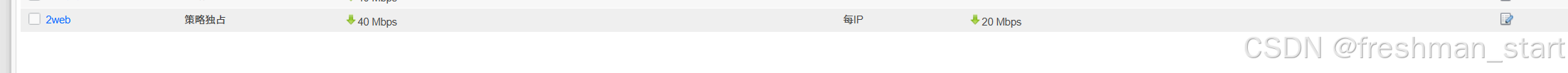

要求3

创时间段

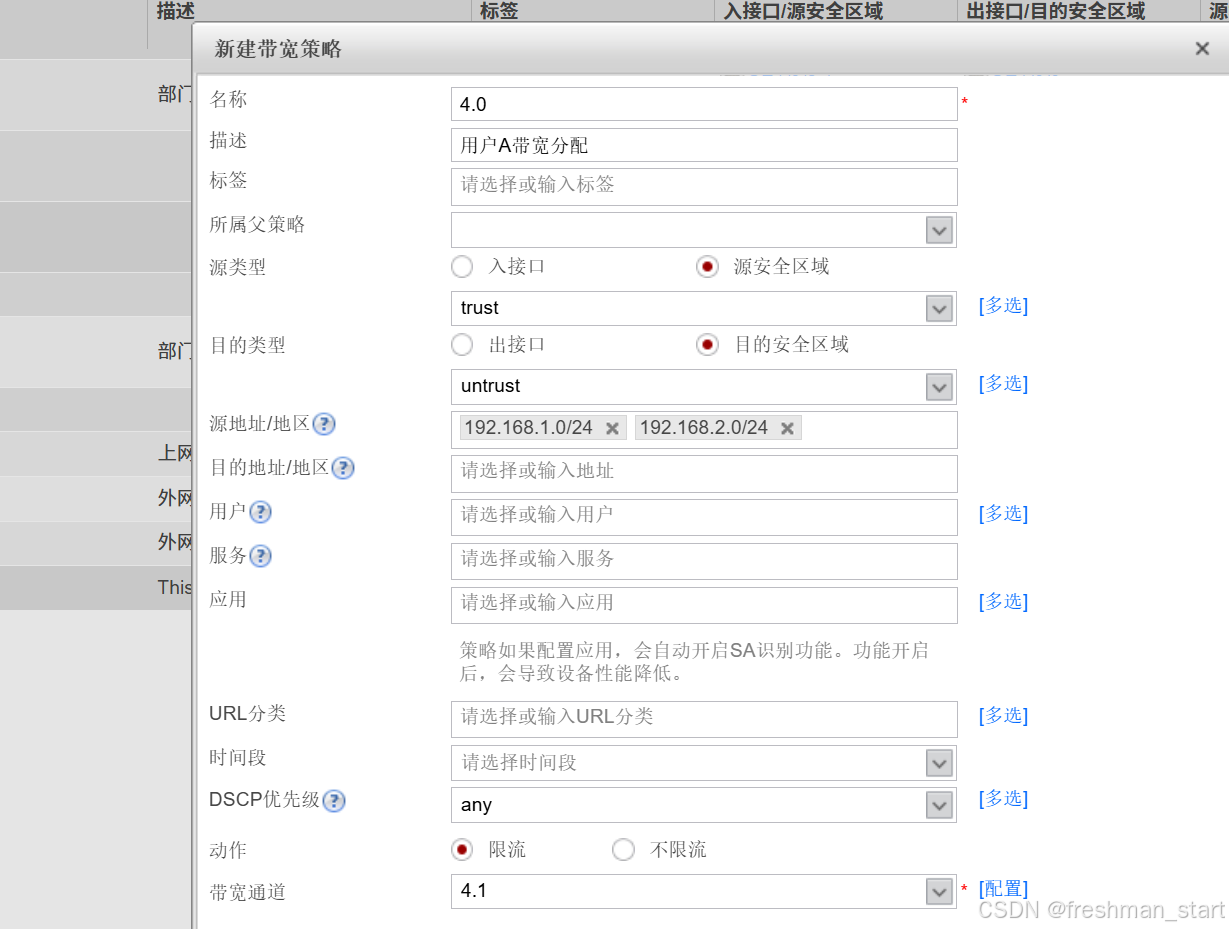

要求4

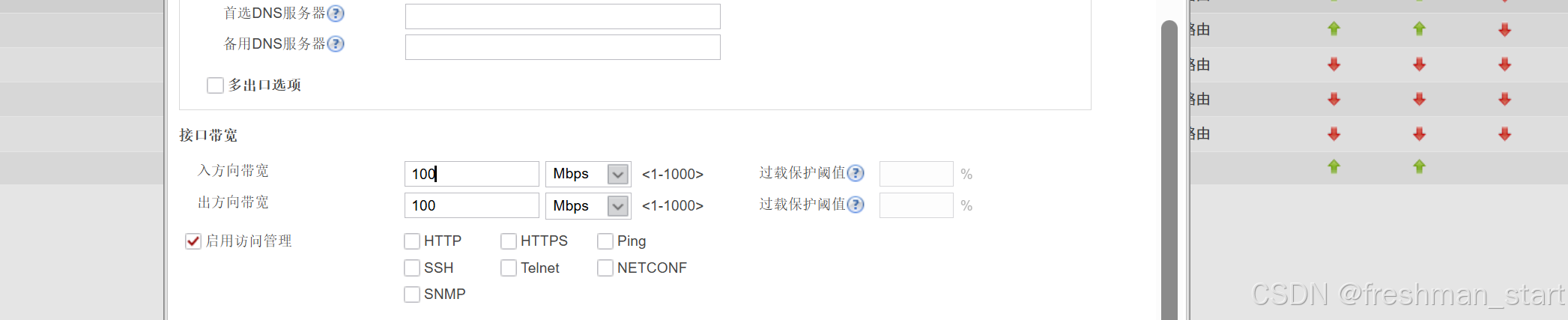

要求5

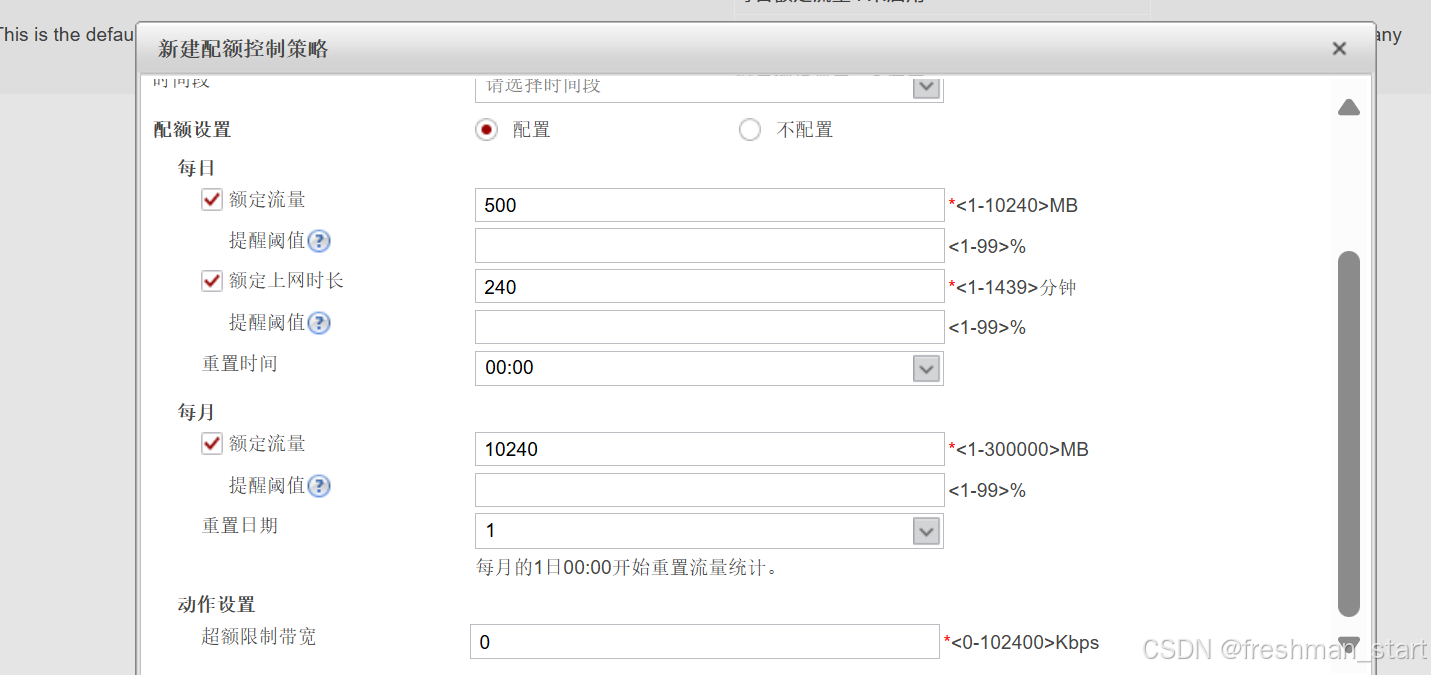

 要求6

牛马

高管
