AD7656六通道同步采集出现数据串通道的问题处理

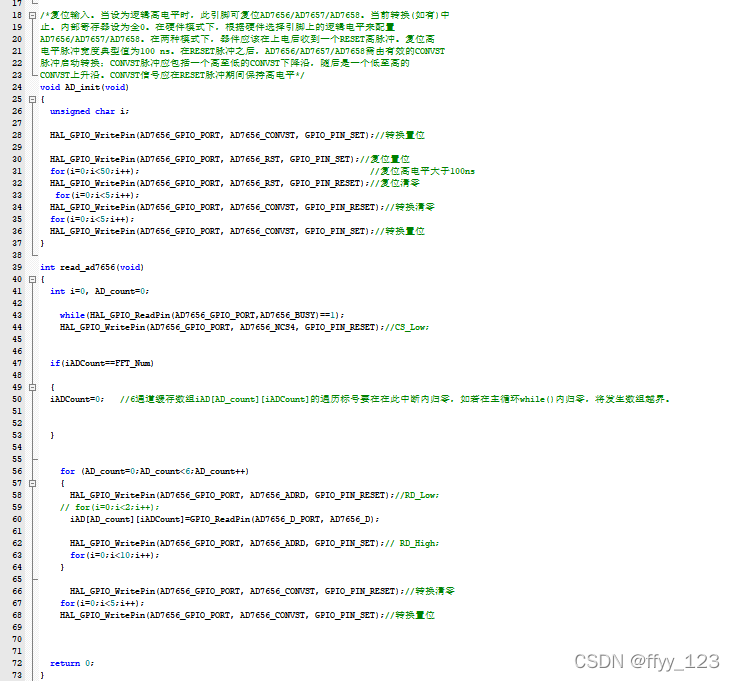

1.首先是,AD初始化和数据读取时序程序,如下:
请添加图片描述
2.以上时序没问题的话,6通道同步采集发生数据串通道是因为缓存数组的遍历标号没有在中断内归零,发生数组越界。

AD7656在单芯片内集成了6个16位、快速、低功耗、逐次逼近型ADC。内核采用4.5V至5.5 V单电源供电,最高吞吐量可达250 kSPS。该器件内置低噪声、宽带宽采样保持放大器,可处理最高8 MHz的输入频率。 转换过程与数据采集采用CONVST信号和内部振荡器进行控制。三个CONVST引脚允许三对ADC独立地进行同步采样。AD7656同时具有一个高速并行接口和一个高速串行接口,为器件与微处理器或DSP进行接口创造了条件。在串行接口模式下,AD7656允许多个ADC以菊花链形式连接至单个串行接口。该器件无流水线延迟。 AD7656处理±10V范围的真双极性输入信号。AD7656内置一个2.5V内部基准电压,也可接受外部基准电压。如果通过VREF引脚输入3V外部基准电压,则该ADC可处理±12V真双极性模拟输入范围。对于此±12V输入范围,需采用±12V的VDD和VSS电源。 AD7656采用ADI公司的工业CMOS工艺(iCMOS™)制造,该技术平台兼具低电压和高电压CMOS、双极性及高电压DMOS工艺的优点。利用该工艺,AD7656不仅降低了功耗、减小了封装尺寸,而且能接受高电压双极性信号。AD7656处理±10V范围和±5V范围的真双极性输入信号。该器件内置一个2.5V内部基准电压,也可接受外部基准电压。如果通过VREF引脚输入3V外部基准电压,则该ADC可处理±12V真双极性模拟输入范围。对于此±12V输入范围,需采用±12V的VDD和VSS电源。 产品聚焦 片内集成6个16位250 kSPS ADC。 6个真双极性高阻抗模拟输入。 AD7656同时具有一个并行接口和一个高速串行接口。 应用 电源线路监控系统 仪表和控制系统 多轴定位系统
