本文详细介绍了STM32中AHB、APB时钟的配置情况，包括默认时钟频率及外设分配。当系统时钟sysclk为168MHz时，AHB时钟同为168MHz，APB2分频后为84MHz，挂载了如TIM1等外设；APB1则分频至42MHz，挂载了如TIM2等外设。值得注意的是，TIM1~TIM11的时钟为APB2的两倍，即168MHz，而TIM2~TIM7、TIM12~TIM14的时钟为APB1的两倍，即84MHz。
转自 https://blog.youkuaiyun.com/husterxmh/article/details/52372403
除学习以上内容之外，对外设时钟来源做补充如下：

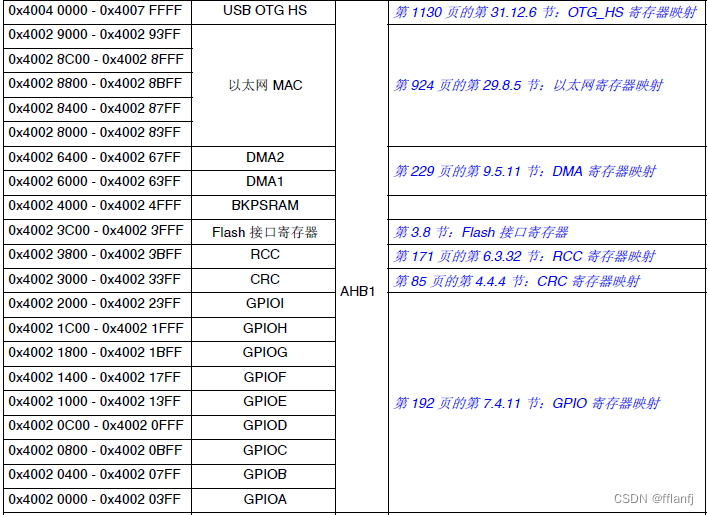

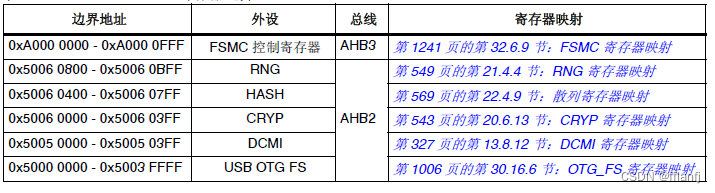

当sysclk=168MHz时，默认情况下，AHB时钟168MHz。AHB所挂外设情况如下：

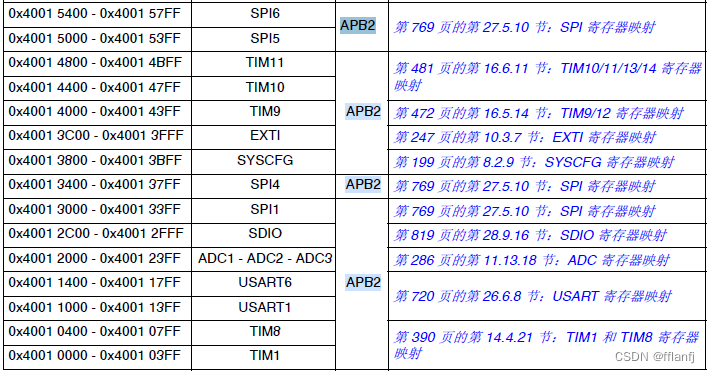

默认情况下，APB2为2分频，84MHz,APB2外设有：

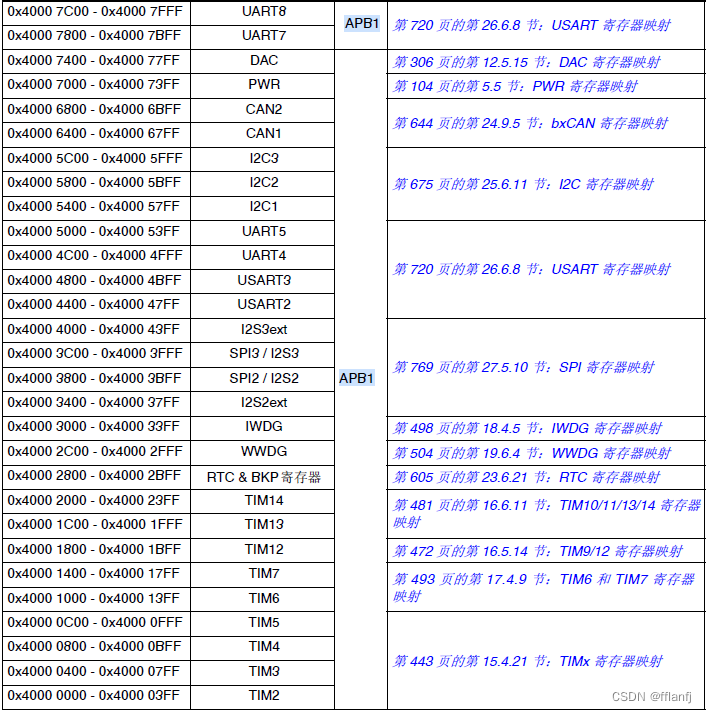

默认情况下，APB1为4分频，42MHz,APB1外设有：
AHB域的最大频率为168MHz，APB2域外设的最大频率为84MHz，APB1域外设的最大频率为42MHz。
但TIM1、TIM8~TIM11的时钟为APB2时钟的两倍即168M，
TIM2~TIM7、TIM12~TIM14的时钟为APB1的时钟的两倍即84M。
