江科大stm32学习笔记9——OLED调试工具

一、OLED

OLED：有机发光二极管，供电3~5.5V，0.96寸OLED通信协议：I2C/SPI，分辨率：128*64

二、调试方式

1. 串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息。
2. 显示屏调试：直接将显示屏连接到单片机，将调试信息打印在显示屏上。
3. keil调试模式：借助keil软件的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能。

三、硬件电路

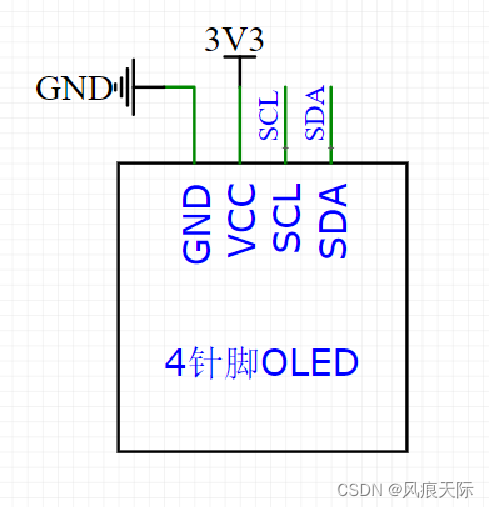

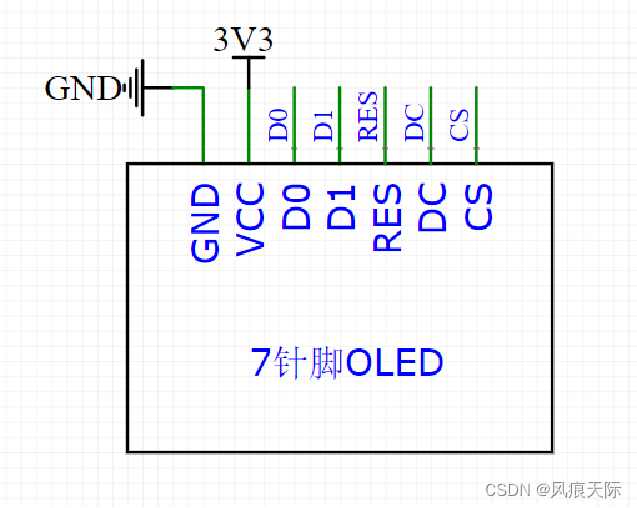

 对于OLED来说，GND接单片机负极，VCC接单片机正极，因为我们这里使用的是GPIO口模拟的通讯接口，所以剩下的针脚接在单片机任意引脚处即可。

四、OLED驱动函数

• OLED_Init()：初始化
• OLED_Clear()：清屏
• OLED_ShowChar()：显示一个字符
• OLED_ShowString()：显示字符串
• OLED_ShowNum()：显示十进制数字
• OLED_ShowSignedNum()：显示有符号的十进制数字
• OLED_ShowHe
