本文详细介绍了如何在STM32F10x平台上通过C语言编程，利用光敏传感器控制蜂鸣器的工作状态。包括GPIO配置、Buzzer和LightSensor函数的编写，以及如何通过遮挡光敏电阻来实现蜂鸣器的开关控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

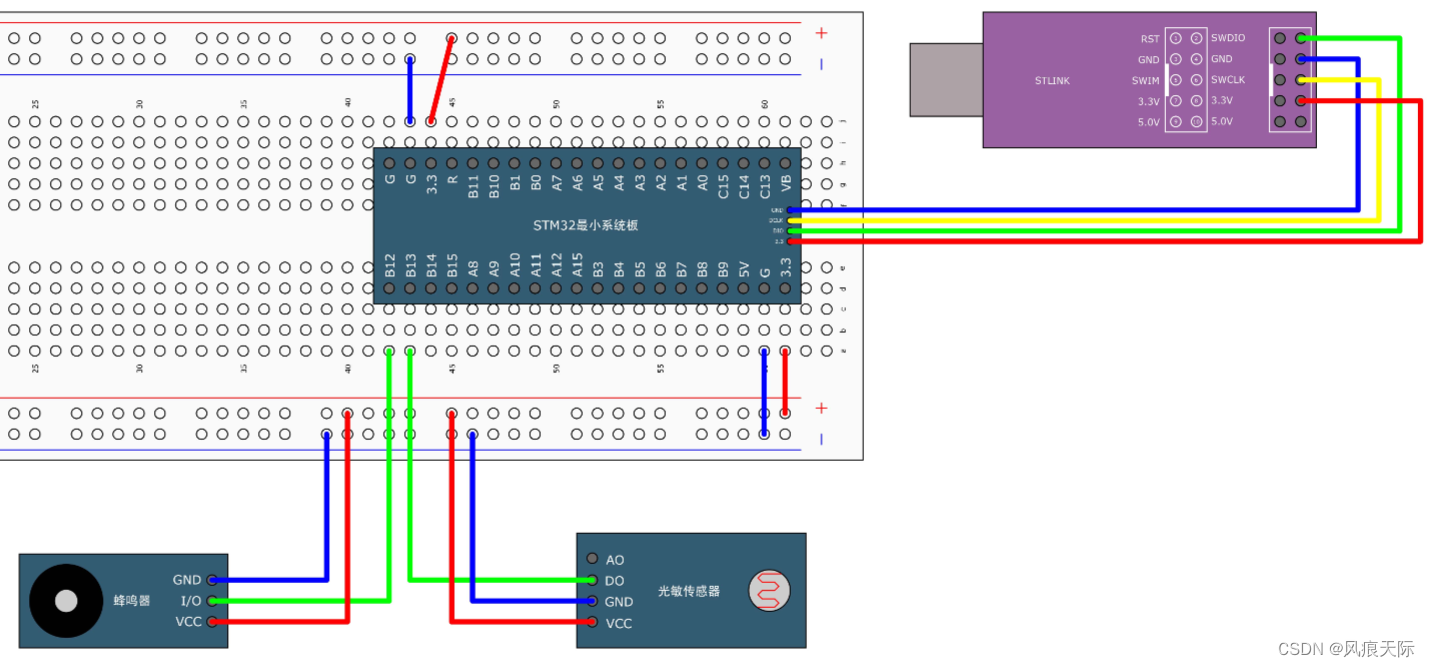

接线：

光敏传感器上的AO不接。

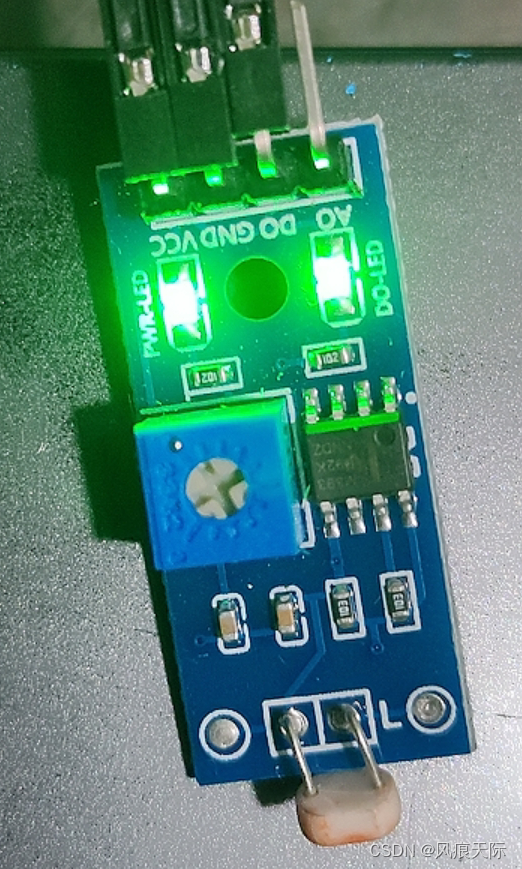

接好线后上电，可以看到光敏传感器上亮了两个灯，如果只亮一个，可以尝试加大环境光照或者拿螺丝刀拧上面的蓝色方块。用手遮住前面的电阻只亮一个灯。

代码：

复制粘贴3-4的工程文件，改名为“3-5 光敏传感器控制蜂鸣器”，打开keil，在“Hardware”文件夹里新建“Buzzer.c”、“Buzzer.h”、“LightSensor.c”、“LightSensor.h”四个文件，并输入如下代码：

Buzzer.c：

#include "stm32f10x.h"                  // Device header

void Buzzer_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GP
