Vscode 用MarkDown画流程图

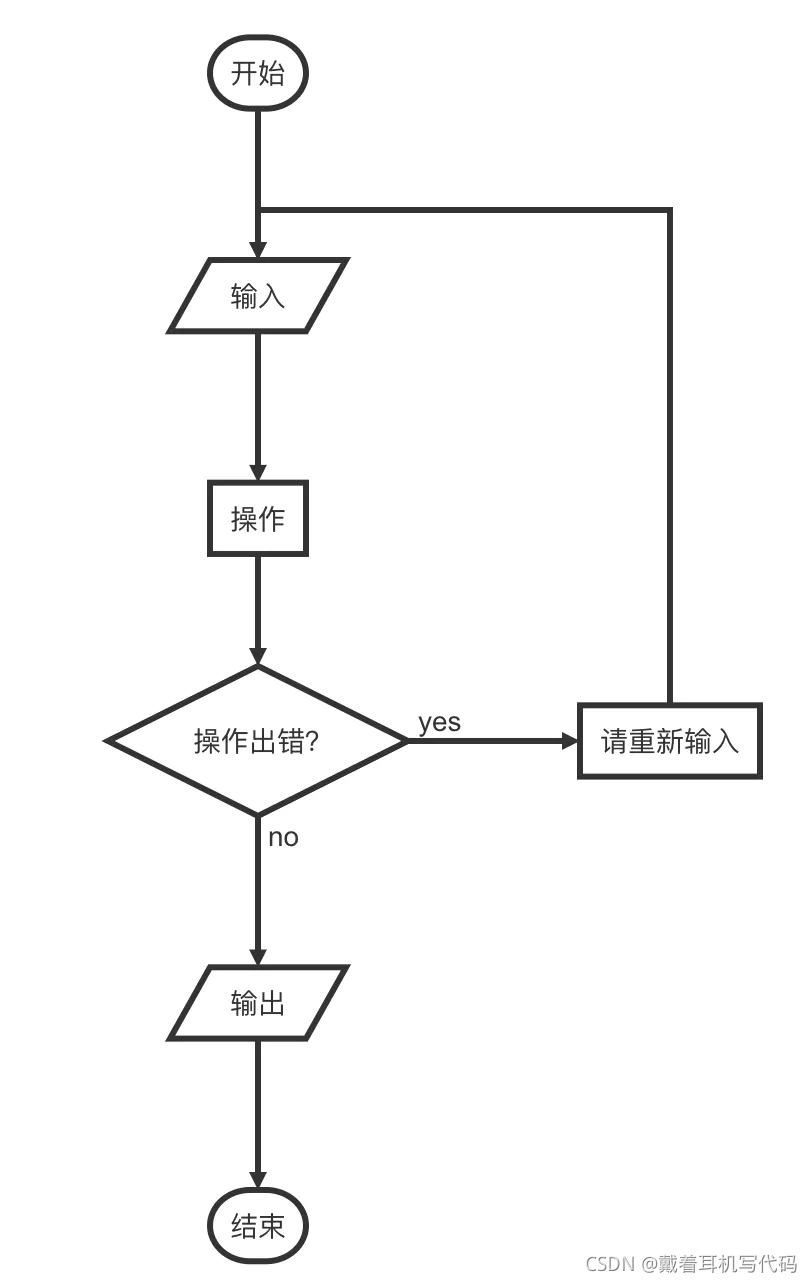

效果图

start=>start: 开始
input=>inputoutput: 输入
operation=>operation: 操作
condition=>condition: 操作出错？
output=>inputoutput: 输出
error=>operation: 请重新输入
end=>end: 结束

start->input
input->operation
operation->condition
condition(no,bottom)->output
condition(yes)->error(top)->input
output->end

定义元素

定义元素的语法：元素ID=>元素类型: 展示文字

• 注意元素类型和展示文字中间有一个空格，这个空格是必须有的，否则会出错。

1. 元素ID在连接各个元素时会用到。
2. 显示文字就是框中的文字，中英文均可。

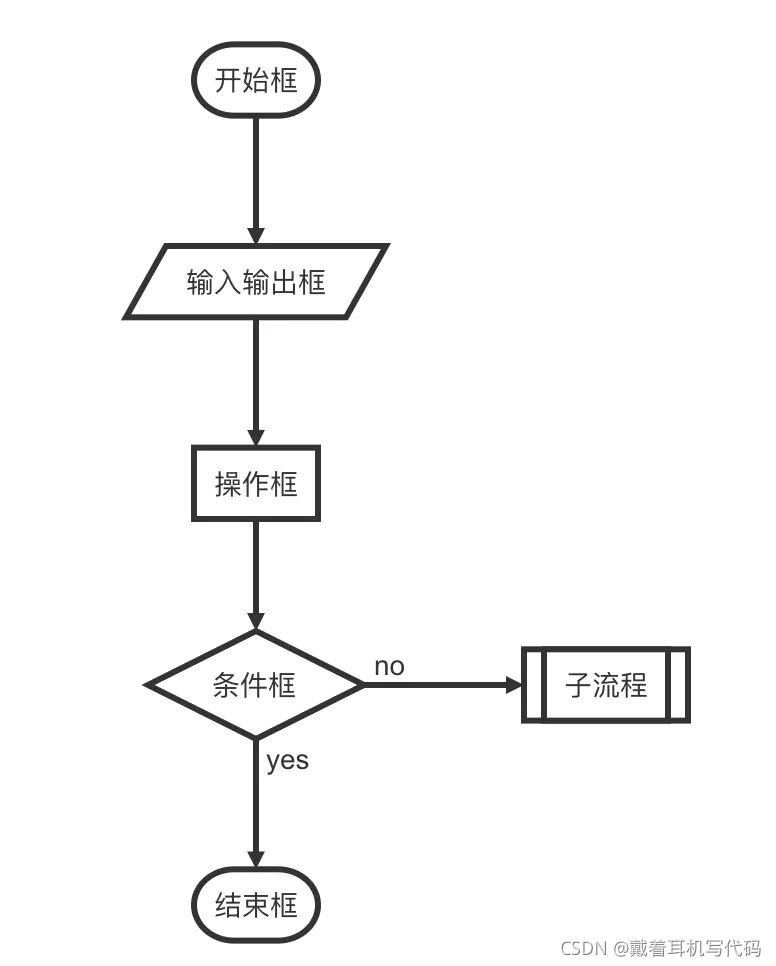

3. 元素类型包括以下几种：

startID=>start: 开始框
inputoutputID=>inputoutput: 输入输出框
operationID=>operation: 操作框
conditionID=>condition: 条件框
subroutineID=>subroutine: 子流程
endID=>end: 结束框

startID->inputoutputID->operationID->conditionID
conditionID(no)->subroutineID
conditionID(yes)->endID

显示效果如下：

连接元素

1. 通过ID引用元素，再用->连接各个元素，可以不断连缀，也可以分开连接，如上例中的：

startID->inputoutputID->operationID->conditionID(yes)->endID

也可以写成：

startID->inputoutputID
inputoutputID->operationID
operationID->conditionID
conditionID(yes)->endID

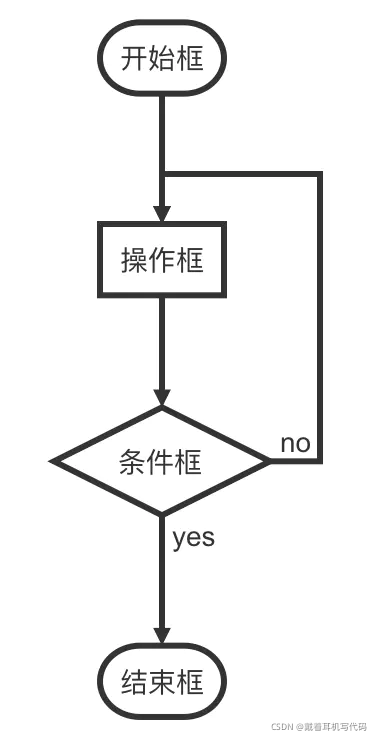

2. 条件框的连接有些特殊，需要添加(yes)或者(no)，表示是和否的分支。例如：

startID=>start: 开始框
operationID=>operation: 操作框
conditionID=>condition: 条件框
endID=>end: 结束框

startID->operationID->conditionID
conditionID(no)->operationID
conditionID(yes)->endID

显示如下：

3. 连接线有上下左右四个方向，如果需要指定连接线连接到某一特定方向，在连接线开始的元素后面添加方向即可，方向包括：

(top)
(bottom)
(left)
(right)

每条连接线方向默认为(bottom)。

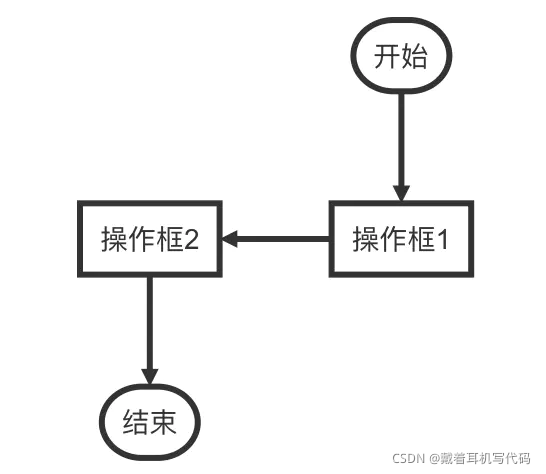

例如：设置连接线方向为向左：

start=>start: 开始
operation1=>operation: 操作框1
operation2=>operation: 操作框2
end=>end: 结束
start->operation1(left)->operation2->end

显示如下：

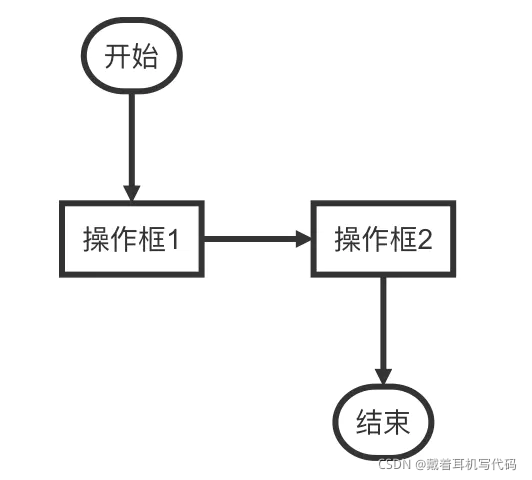

设置连接线向右：

start=>start: 开始
operation1=>operation: 操作框1
operation2=>operation: 操作框2
end=>end: 结束
start->operation1(right)->operation2->end

显示如下：

4.如果要设置条件框连接线方向，在括号中添加即可。条件框只有两个方向可供选择：

• yes向下，no向右（默认）
• yes向右，no向下。通过以下方式指定：

conditionID(yes,right)

或

conditionID(no,bottom)

只需要指定其中一条分支的方向即可。

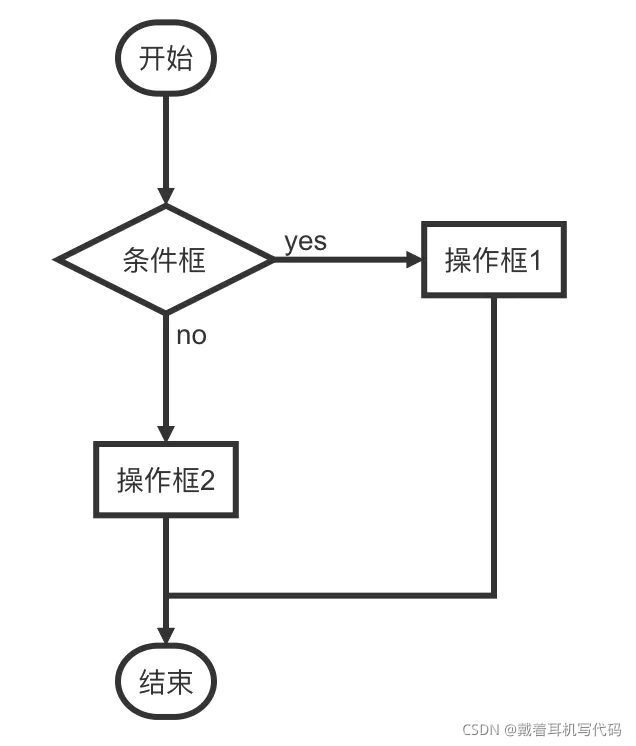

例如：

start=>start: 开始
condition=>condition: 条件框
operation1=>operation: 操作框1
operation2=>operation: 操作框2
end=>end: 结束
start->condition
condition(yes,right)->operation1
condition(no)->operation2
operation1->end
operation2->end

显示如下：

参考：https://www.jianshu.com/p/f28c94cf1204
