Webrtc 之peerconnection_client 详解（二）

             前一章我们梳理peerconnection_client的基本框架，本文我们从通话流程上梳理webrtc的P2P 通话的流程。首先上一张图经典的webrtc的P2P通话流程.

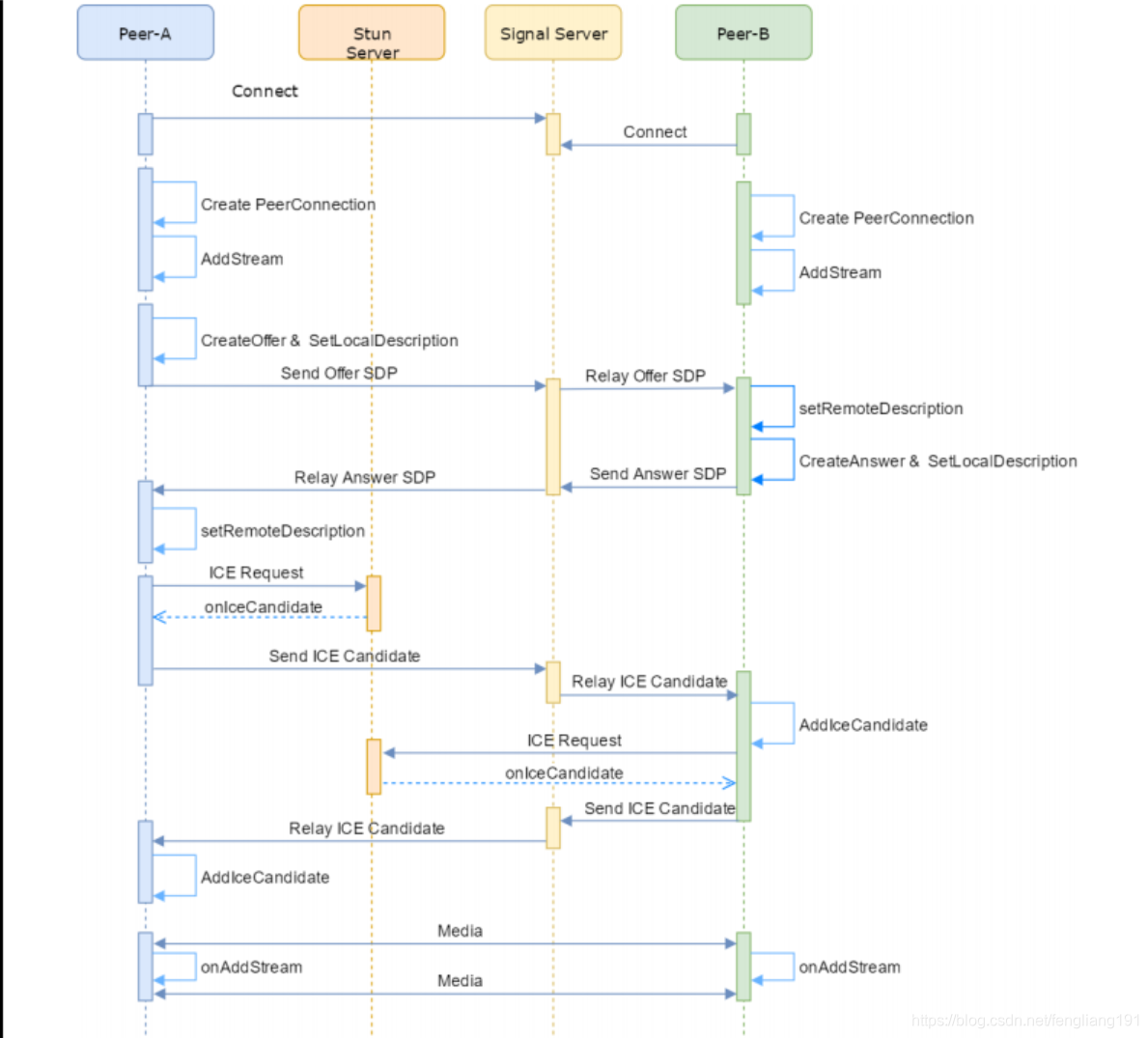

                                            webrtc的P2P通话流程

基本流程：

1. 启动peer_connection_client 完成基本socket初始化，线程初始化，解析命令行参数，创建窗口及子窗口，初始化SSL，创建peerconnetciotn,conductor对象，注册消息类型，进行消息循环。
   消息回调函数：MainWnd::WndProc的OnMessage 消息处理函数

   bool MainWnd::OnMessage(UINT msg, WPARAM wp, LPARAM lp, LRESULT* result) {
     switch (msg) {
       case WM_ERASEBKGND:
         *result = TRUE;
         return true;
       case WM_PAINT:
         OnPaint();  //视频流的帧渲染及图形界面渲染
         return true;
       case WM_SETFOCUS: //编辑框聚焦定位
         if (ui_ == CONNECT_TO_SERVER) {
           SetFocus(edit1_);
         } else if (ui_ == LIST_PEERS) {
           SetFocus(listbox_);
         }
         return true;
       case WM_SIZE://用来放大和缩小窗口
         if (ui_ == CONNECT_TO_SERVER) {
           LayoutConnectUI(true);
         } else if (ui_ == LIST_PEERS) {
           LayoutPeerListUI(true);
         }
         break;
       case WM_CTLCOLORSTATIC:
         *result = reinterpret_cast<LRESULT>(GetSysColorBrush(COLOR_WINDOW));
         return true;
       case WM_COMMAND://按键点击消息处理
         if (button_ == reinterpret_cast<HWND>(lp)) {
           if (BN_CLICKED == HIWORD(wp))
             OnDefaultAction();
         } else if (listbox_ == reinterpret_cast<HWND>(lp)) {
           if (LBN_DBLCLK == HIWORD(wp)) {
             OnDefaultAction();
           }
         }
         return true;
       case WM_CLOSE:
         if (callback_)
           callback_->Close();
         break;
     }
     return false;
   }


2. Connect 连接服务器流程

   输入IP和端口，点击connect处理流程

   ---->触发一个window的WM_COMMAND事件，并调用OnDefaultAction

   ---> 调用callback_->StartLogin(server, port);

   ---> client_->Connect(server, port, GetPeerName());

   ---> DoConnect();

   ----> CreateClientSocket 创建客户端本地socket

   --->初始始化 信号槽 InitSocketSignals();（用来接收对方socket数据的事件回调）

   ---->ConnectControlSocket 向服务器发送connect连接，完成三次握手

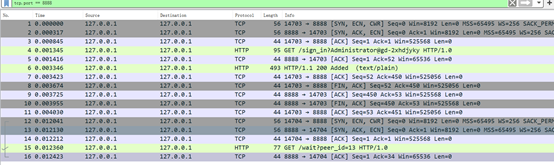

   ---->一旦连接到服务器,client通过OnConnect就给服务器发送一个http协议，报告主机名。

    GET /sign_in?主机名 HTTP/1.0

     ----->服务器返回一个http 响应消息，然后关闭连接

     --->-服务器读取响应消息后，向服务器使用另外一个hanging_get_发送

   GET /wait?peer_id=12 HTTP/1.0\r\n



3.SDP协商

主叫：

---- >Conductor::ConnectToPeer

   ---- InitializePeerConnection

-----webrtc::CreateBuiltinAudioEncoderFactory(),

  ---- > CreatePeerConnection（这里可以配是否加密，ICE sever地址）

  ---- > AddTracks（增加音视频track）---->StartLocalRenderer

 ----> CreateOffer

-----> OnSuccess----> SetLocalDescription-

----> SendMessage---> UIThreadCallback---> SendToPeer

被叫：

---OnMessageFromPeer-----> SetRemoteDescription--- >CreateAnswer

----- >OnSuccess---->- SetLocalDescription-

----> SendMessage---> UIThreadCallback---> SendToPeer

主叫：

---> OnMessageFromPeer-----> SetRemoteDescription

4） ICE协商

被叫：

在SDP协商中SetLocalDescript触发---->OnIceCandidate---->endMessage--->UIThreadCallback------>SendToPeer

---->OnMessageFromPeer----->AddIceCandidate

主叫和被叫一样

在SDP协商中SetLocalDescript触发---->OnIceCandidate----> SendMessage-----> UIThreadCallback------> SendToPeer

------>OnMessageFromPeer ---->-AddIceCandidate

５）媒体流接收：

收到对方的流---->触发OnAddTrack---->启动StartRemoteRenderer---->触发OnFrame 产生解码后的YUV数据进行渲染。音频数据，在底层默认自己解码和渲染。因为音频与UI界面没有关系，所以数据没有必要送到上层处理，在底层就可以自己处理完毕。
