本文介绍了如何使用erwin工具进行MySQL数据库建模，包括定义数据字典，设置数据字典使字段注释使用逻辑模式下的属性名称，并在物理模式下添加预/后脚本以在生成数据库时包含字段注释。最后，文章讲解了如何导出带注释的SQL脚本。

1,定义数据字典，把需要用到的数据类型创建好

2，在物理模式下，设置数据字典，修改comment为%AttName

这样会默认使用逻辑模式下，实体属性的名称作为字段的注释

3，物理模式下选择database->pre & post script->Model-Level，如下图

添加角本

在生成数据库时，使用字段的注释

%ForEachTable()
{
    alter TABLE %TableName COMMENT = '%EntityName' DEFAULT CHARSET=utf8;

    %ForEachColumn()
    {
        ALTER TABLE %TableName MODIFY %ColName %AttDatatype COMMENT '%AttName';
      }
}

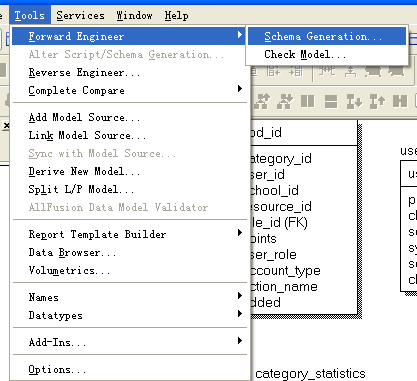

4，导出SQL角本

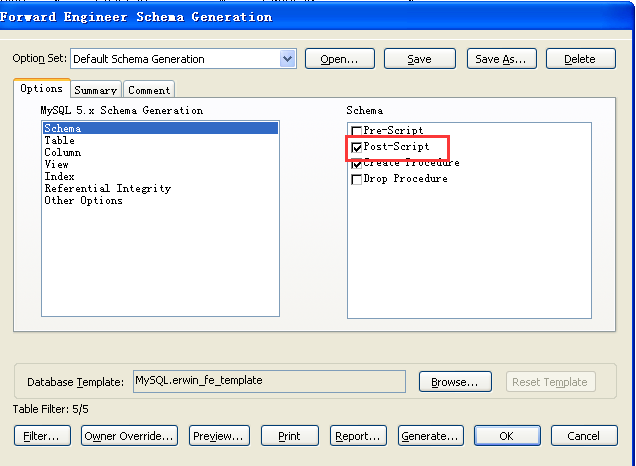

勾选上post-script

最后可以看到角本里面，增加了注释的角本

    ALTER TABLE user_points_summary MODIFY school_id INTEGER COMMENT '学校id';
      ALTER TABLE user_points_summary MODIFY class_id INTEGER COMMENT '班级id';
