LTE针对turbo码的速率匹配

LTE PDSCH Turbo编码的速率匹配以及RV参数

   LTE PUSCH经过Turbo编码后，有三路输出，第一路为系统bit，其他两路为冗余校验bit。三路分别进行交织，第一路和第二路的交织处理一样，都是按行写入矩阵然后再按列读出，第三路有点不同，不过还是从矩阵中读出按照某种方式读出的。把三路交织输出合并为一路，Wk，k=3×Kπ，其中Kπ为交织后每路输出的bit数，即矩阵的元素个数。再将WK序列放入一个循环buffer中，对于PUSCH该buffer的大小等于k，也就是说Wk中的所有bit都可以放进该buffer中，关键是要计算输出的bit数，以及从Buffer的哪里开始输出。

   速率匹配输出的bit序列为ek，记bit标号k从0～E-1，即输出E个bit，与E计算有关的参数如下：G‘ = G/(NL*Qm)其中NL为该TB流的层数目，分集时为2，单天线和复用时为1，Qm代表每个调制符号所承载的信息bit数，64QAM、16QAM、QPSK分别对应6，4，2，而G为该码块的bit数，那么G’的物理意义就是在一个天线端口上TB占用的RE个数。所以G‘/C就代表每个码块（CB）所占用的RE个数。令E=NL*Qm[G'/C], 对于G'/C，按照212中的计算前面的CB块向下取整，后面的CB块向下取整，这样做的目的我认为是，前面的都是小码块而且还有填充bit和矩阵中的填充bit这些都是无效的，所以给他分小一些，后面的大码块中都是实际信息所以放大一些，乘以NL我想是为了多放置信息位，如果调度两层来传输该TB，可能说明信道质量较差，这里多输出冗余bit，结合2层跟进一步保证了传输质量。

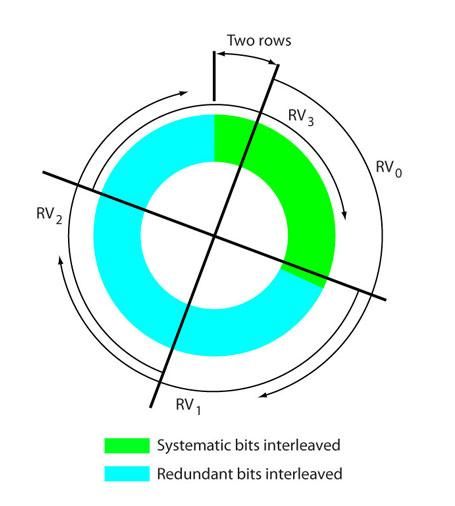

   理解下图对于E、Ncb和RV很有意义（该图转自http://matlabs.blogbus.com/logs/39436785.html）

其中Ncb上上面循环buffer的大小，该循环buffer中放置了三路交织的输出，E代表要从该循环buffer中读出的bit数RV值会影响读取的起始位置，图中绿色代表信息bit，蓝色代表冗余bit，当RV为0时（对应于第一次传输）他会传输较多的系统bit，当本次传输失败后，第二次重传时，会取RV为1这样会传输更多的冗余bit，上次失败的数据收端并没有丢弃，而是结合重传来的更多冗余bit来进一步解码，如果还出错，则取RV为2，传更过的冗余bit...
